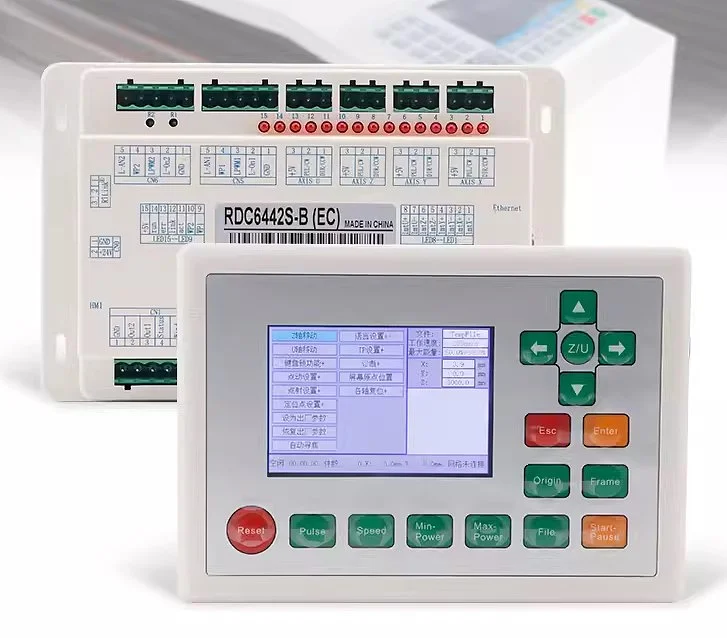

Контролер Ruida RDC6442S виробництва RuiDa Technology призначений для верстатів лазерного різання і гравіювання. Система складається з основної плати і панелі керування з кольоровим TFT дисплеєм 3,5 дюйма. На платі маркування RDC6442S-B (EC).
Дані з посібника виробника
- Живлення: 24 В, виробник рекомендує блок живлення 24 В, 2 А.
- Осі: X, Y, Z, U.
- Два незалежні цифрові канали керування лазером, для скляної трубки CO2 і RF лазера.
- Зв’язок з комп’ютером: USB 2.0 або Ethernet 10/100 Мбіт/с, спосіб зв’язку визначається автоматично.
- Пам’ять для файлів: 128 МБ.
- Читання файлів із флеш-накопичувача.
- Дисплей: TFT, 320×480 точок.
- Входи: 4, з них 2 загального призначення і 2 спеціальні.
- Виходи: 4, по 500 мА кожен, з оптронною розв’язкою і захистом від зворотного струму.
- Продовження гравіювання після вимкнення живлення.
- Розрахунок часу роботи з точністю 1 мс, перегляд файлу та індикатор виконання.
- Програмні та апаратні обмеження переміщення осей.
- Оновлення програми плати.
Роз’єми основної плати
- CN0: живлення 24 В (GND, +24V).
- HMI: кабель панелі керування.
- Udisk: роз’єм USB для флеш-накопичувача.
- PC-USB: роз’єм USB для комп’ютера.
- Ethernet: мережевий роз’єм.
- CN1: виходи Out1, Out2, Status (сигнал роботи), Wind (керування обдувом) і +24V.
- CN2: входи FootSW (педаль), DrProc (захист, наприклад відкритої кришки), Shot (ручне ввімкнення лазера), IN1 і +24V.
- CN3, CN4: кінцеві вимикачі осей Z, U та X, Y, входи приймають сигнали 5, 12 і 24 В.
- AXIS_X, AXIS_Y, AXIS_Z, AXIS_U: DIR, PUL і +5V для драйверів крокових або серводвигунів.
- CN5, CN6: два канали лазера: L-ON (ввімкнення), LPWM (потужність ШІМ), WP (захист за водою, сигнал 24 В), L-AN (аналоговий сигнал потужності).
- 15 червоних світлодіодів: кінцеві вимикачі, захист за водою, зв’язок Ethernet, помилка, робота і живлення 5 В.
Панель керування
- Кнопки Reset, Pulse, Speed, Min-Power, Max-Power, File, Start/Pause, Origin, Frame, Esc, Enter, стрілки і Z/U.
Підключення
- Усі підключення виконуйте при вимкненому живленні.
- У параметрах виробника виберіть тип лазера, від цього залежить правильне керування лазером.
- Сигнал захисту за водою на вході WP має бути рівня 24 В.
