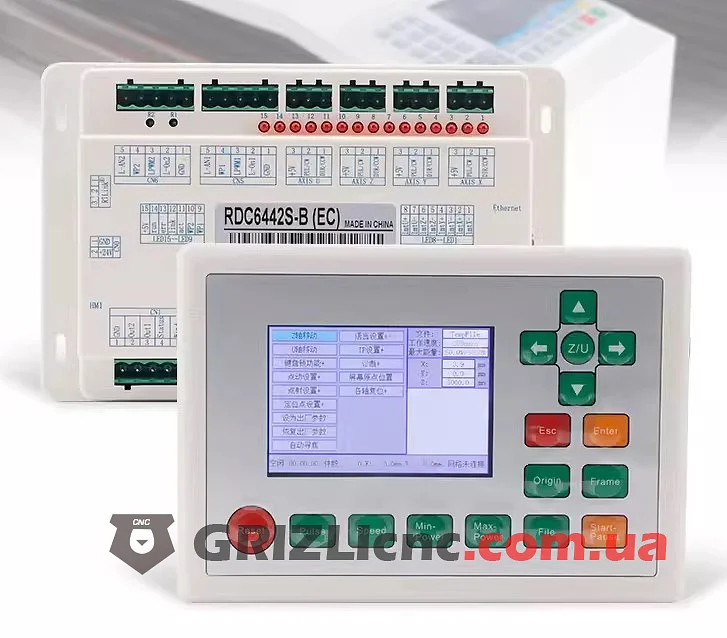

Контроллер Ruida RDC6442S производства RuiDa Technology предназначен для станков лазерной резки и гравировки. Система состоит из основной платы и панели управления с цветным TFT дисплеем 3.5 дюйма. На плате маркировка RDC6442S-B (EC).
Данные из руководства производителя
- Питание: 24 В, производитель рекомендует блок питания 24 В, 2 А.
- Оси: X, Y, Z, U.
- Два независимых цифровых канала управления лазером, для стеклянной трубки CO2 и RF лазера.
- Связь с компьютером: USB 2.0 или Ethernet 10/100 Мбит/с, способ связи определяется автоматически.
- Память для файлов: 128 МБ.
- Чтение файлов с флеш-накопителя.
- Дисплей: TFT, 320 x 480 точек.
- Входы: 4, из них 2 общего назначения и 2 специальных.
- Выходы: 4, по 500 мА каждый, с оптронной развязкой и защитой от обратного тока.
- Продолжение гравировки после отключения питания.
- Расчёт времени работы с точностью 1 мс, просмотр файла и индикатор выполнения.
- Программные и аппаратные ограничения перемещения осей.
- Обновление программы платы.
Разъёмы основной платы
- CN0: питание 24 В (GND, +24V).
- HMI: кабель панели управления.
- Udisk: разъём USB для флеш-накопителя.
- PC-USB: разъём USB для компьютера.
- Ethernet: сетевой разъём.
- CN1: выходы Out1, Out2, Status (сигнал работы), Wind (управление обдувом) и +24V.
- CN2: входы FootSW (педаль), DrProc (защита, например открытой крышки), Shot (ручное включение лазера), IN1 и +24V.
- CN3, CN4: концевики осей Z, U и X, Y, входы принимают сигналы 5, 12 и 24 В.
- AXIS_X, AXIS_Y, AXIS_Z, AXIS_U: DIR, PUL и +5V для драйверов шаговых или серводвигателей.
- CN5, CN6: два канала лазера: L-ON (включение), LPWM (мощность ШИМ), WP (защита по воде, сигнал 24 В), L-AN (аналоговый сигнал мощности).
- 15 красных светодиодов: концевики, защита по воде, связь Ethernet, ошибка, работа и питание 5 В.
Панель управления
- Кнопки Reset, Pulse, Speed, Min-Power, Max-Power, File, Start/Pause, Origin, Frame, Esc, Enter, стрелки и Z/U.
Подключение
- Все подключения выполняйте при отключённом питании.
- В параметрах производителя выберите тип лазера, от этого зависит правильное управление лазером.
- Сигнал защиты по воде на входе WP должен быть уровня 24 В.
