Гумовий зубчастий пас HTD3M шириною 15 мм для верстата ЧПУ

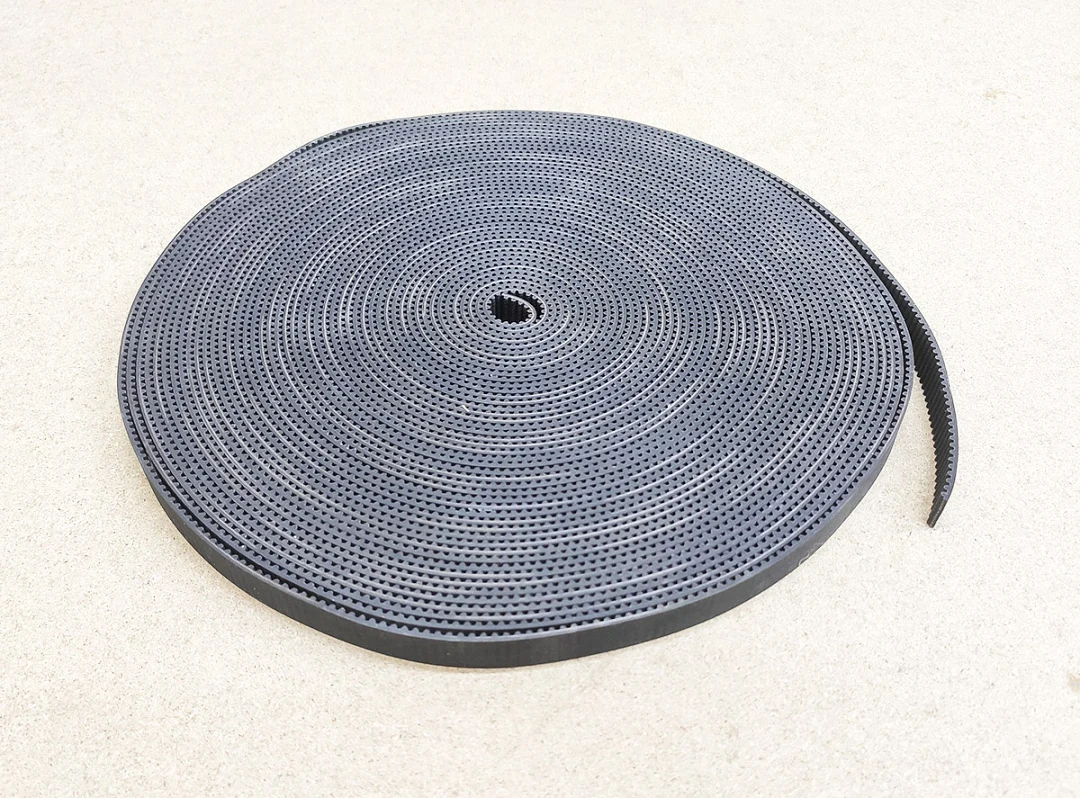

Зубчастий пас HTD3M 15 мм гумовий передає рух від шківа двигуна на вісь верстата з ЧПУ без прослизання. Крок зубів 3 мм, ширина 15 мм. Пас відкритий, у бухті, ціна вказана за 1 метр.

Що таке пас HTD3M

HTD3M це пас із профілем HTD і кроком зубів 3 мм: відстань між центрами сусідніх зубів 3 мм. Зуби заокруглені, вони входять у западини шківа того самого профілю, тому пас передає рух синхронно з валом. Відкритий пас ріжуть на потрібну довжину і кріплять кінці до рами або до рухомої частини верстата.

Конструкція

• Тіло паса з чорної гуми, ширина 15 мм.

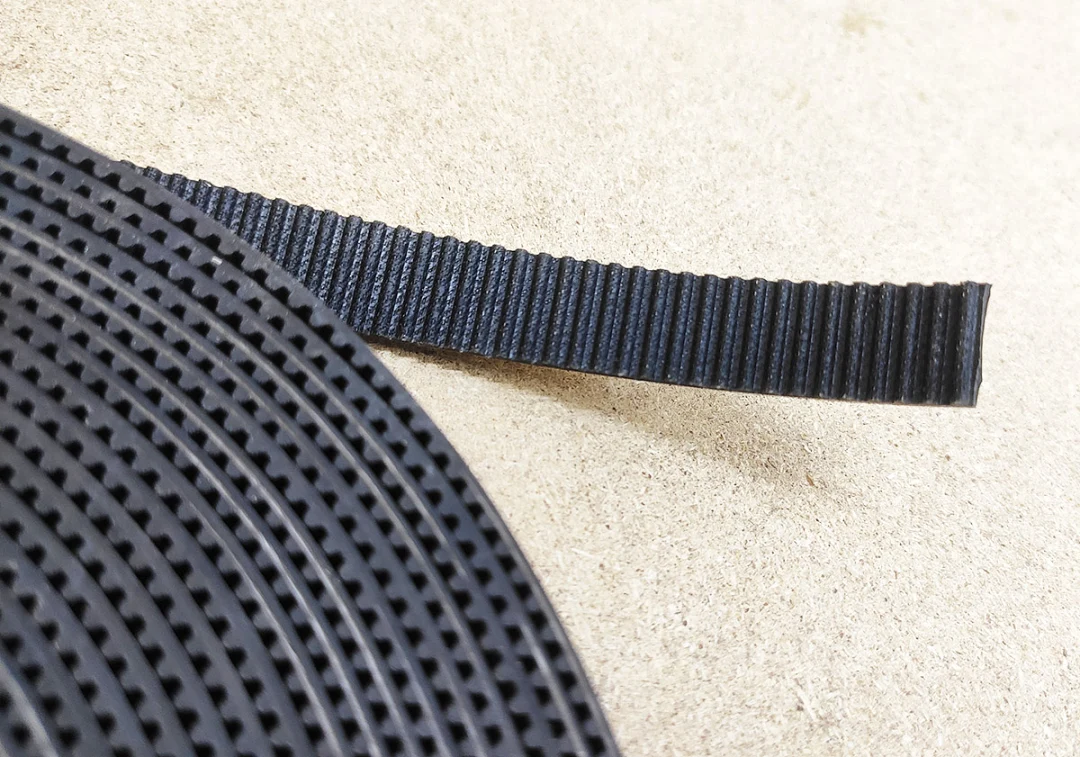

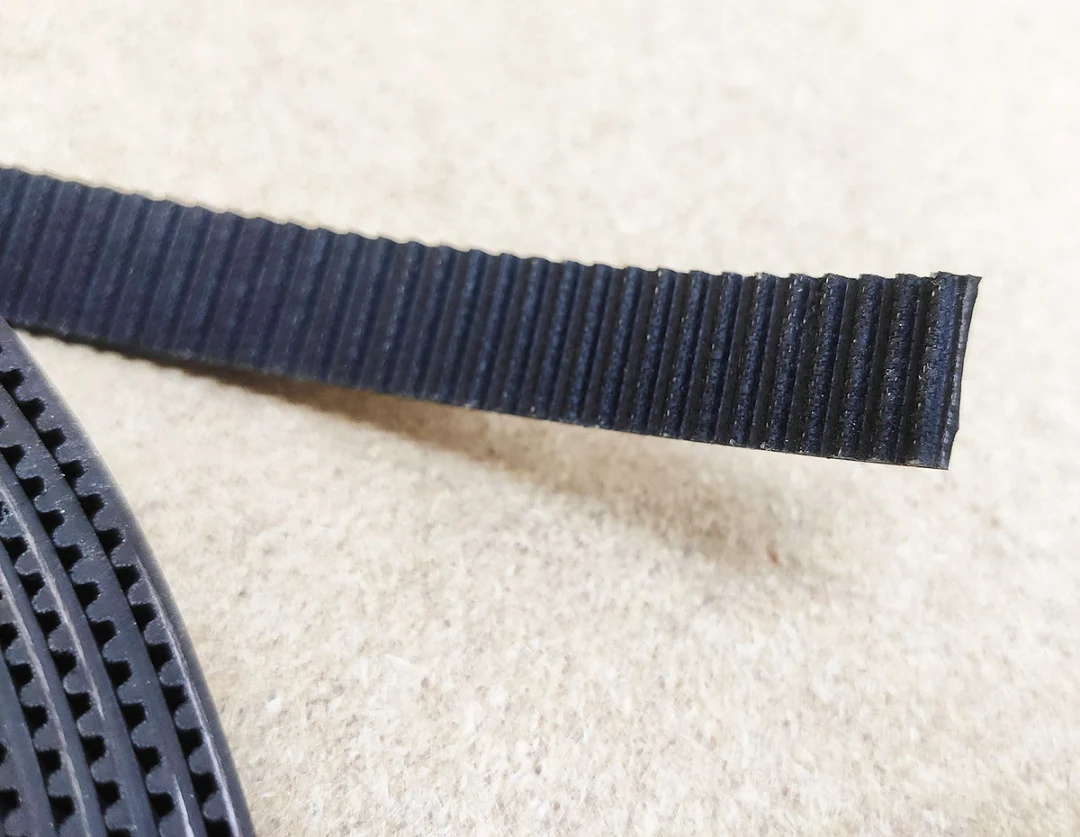

• Зуби вкриті тканиною: плетіння тканини видно на торці і зубах. Тканинне покриття зменшує знос зубів об шків.

З якими шківами працює

• Зі шківами HTD3M під пас 15 мм. Крок і профіль зубів паса і шківа мають збігатися.
• У цій категорії до нього підходять шківи HTD3M 15 мм на 15 зубів з отвором 8 мм і на 30 зубів з отвором 14 мм, разом вони дають передачу 2:1.

Де застосовують

• Лінійні осі фрезерних, лазерних і плазмових верстатів з ЧПУ: кінці паса кріплять до рами, шків двигуна стоїть на рухомій частині, або навпаки.
• Осі, де потрібна висока швидкість переміщення за невеликої маси рухомої частини, наприклад портали лазерних верстатів.
• Шлях осі за оберт шківа дорівнює кількості зубів шківа, помноженій на крок паса 3 мм.

Рекомендації

• Кінці відкритого паса кріпіть притискними планками із зубчастим профілем того самого кроку, щоб пас не вислизав.
• Натягуйте пас до зникнення провисання, без перетягування: зайвий натяг навантажує підшипники шківів.
• Виставте шківи в одній площині, інакше пас сходить до реборди і зношує кромку.
• Не перегинайте пас на злам і бережіть його від мастила і розчинників.
