Резиновый зубчатый ремень HTD3M шириной 15 мм для станка ЧПУ

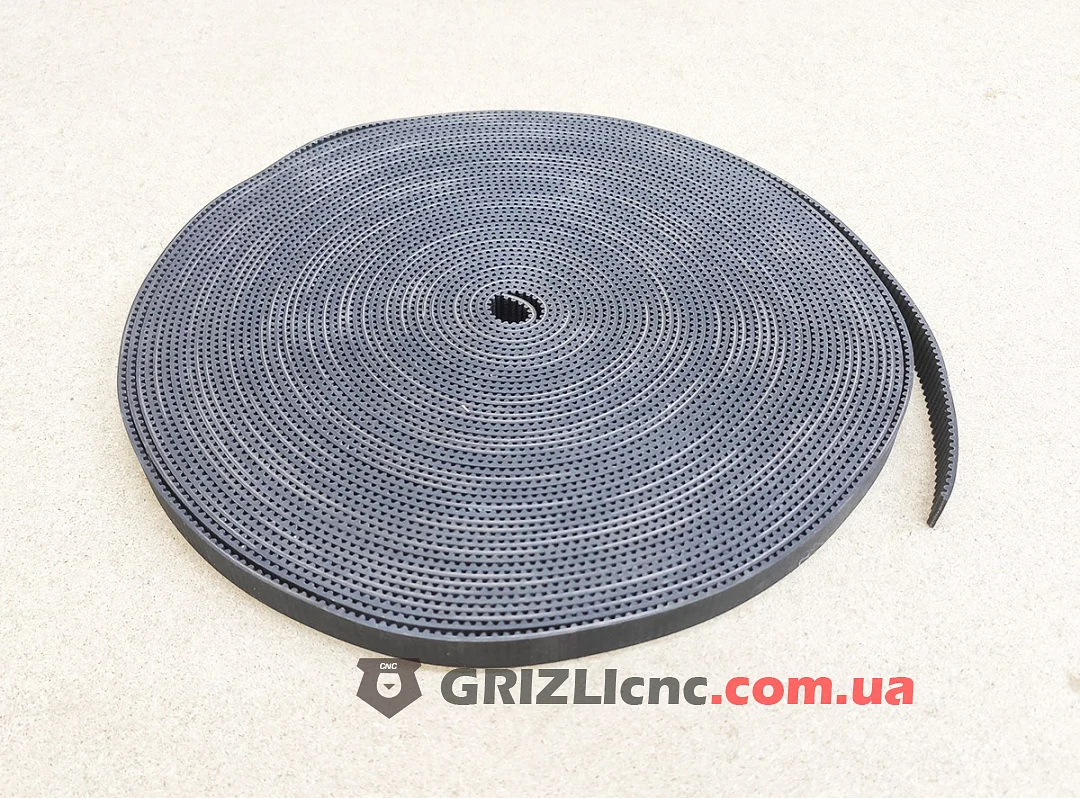

Зубчатый ремень HTD3M 15 мм резиновый передаёт движение от шкива двигателя на ось станка с ЧПУ без проскальзывания. Шаг зубьев 3 мм, ширина 15 мм. Ремень открытый, в бухте, цена указана за 1 метр.

Что такое ремень HTD3M

HTD3M это ремень с профилем HTD и шагом зубьев 3 мм: расстояние между центрами соседних зубьев 3 мм. Зубья закруглённые, они входят во впадины шкива того же профиля, поэтому ремень передаёт движение синхронно с валом. Открытый ремень режут на нужную длину и крепят концы к раме или к подвижной части станка.

Конструкция

• Тело ремня из чёрной резины, ширина 15 мм.

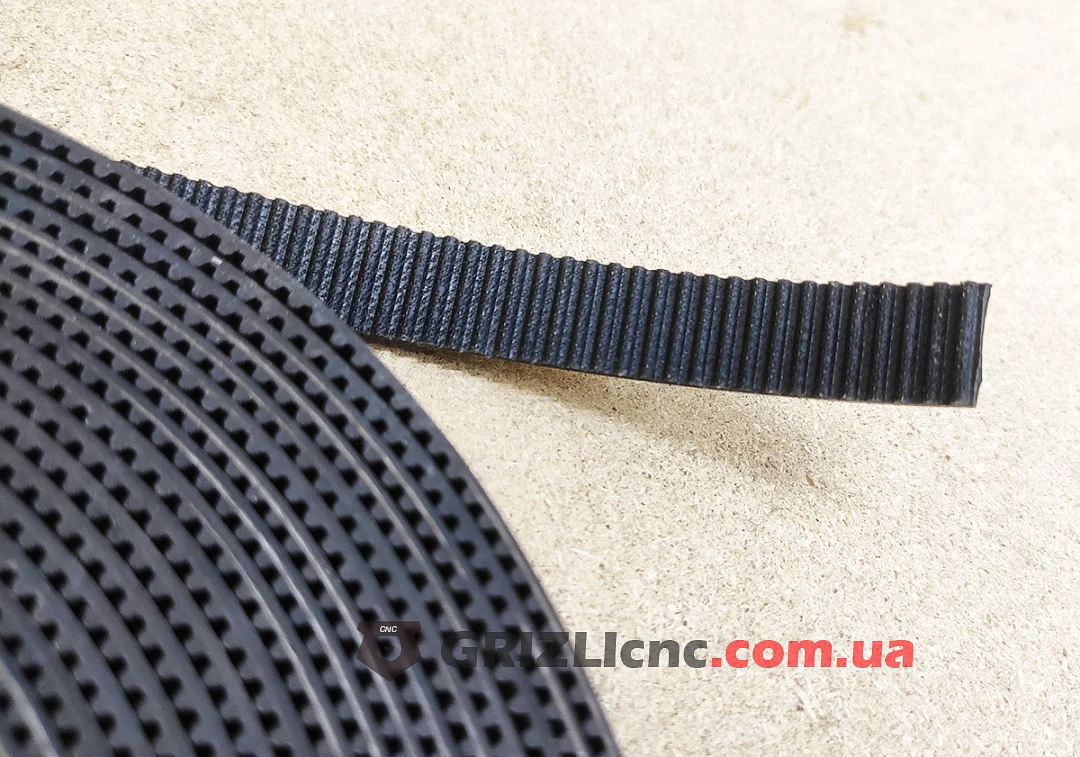

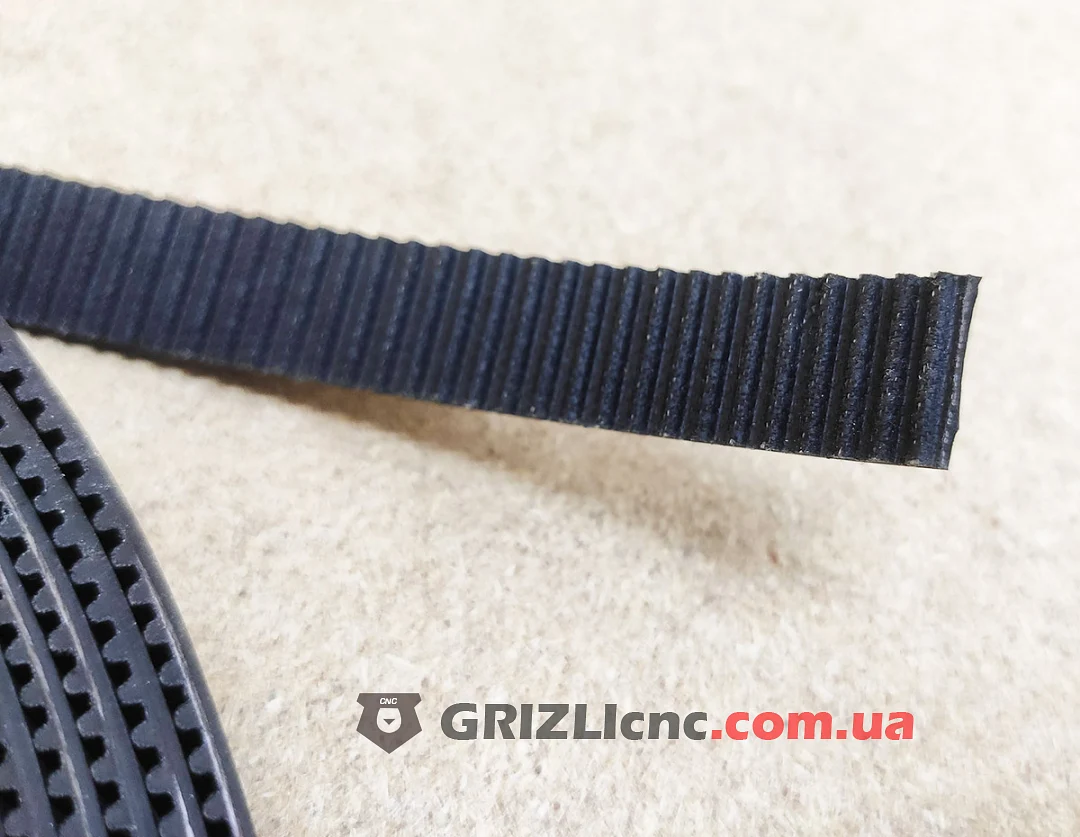

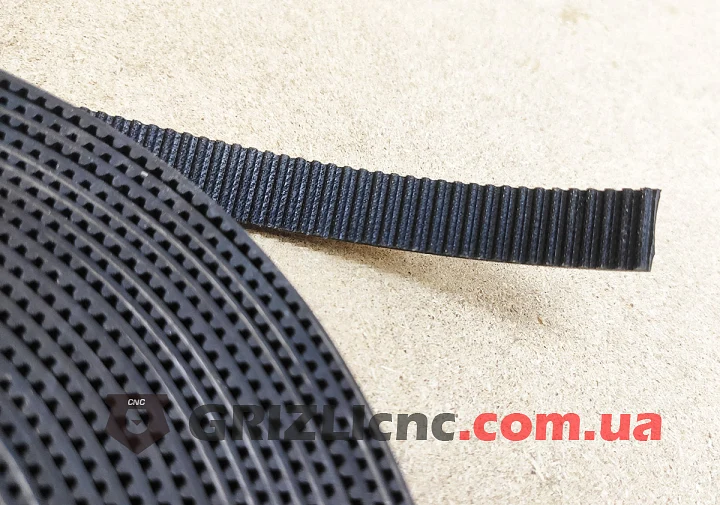

• Зубья покрыты тканью: плетение ткани видно на торце и зубьях. Тканевое покрытие снижает износ зубьев о шкив.

С какими шкивами работает

• Со шкивами HTD3M под ремень 15 мм. Шаг и профиль зубьев ремня и шкива должны совпадать.
• В этой категории к нему подходят шкивы HTD3M 15 мм на 15 зубьев с отверстием 8 мм и на 30 зубьев с отверстием 14 мм, вместе они дают передачу 2:1.

Где применяют

• Линейные оси фрезерных, лазерных и плазменных станков с ЧПУ: концы ремня крепят к раме, шкив двигателя стоит на подвижной части, или наоборот.
• Оси, где нужна высокая скорость перемещения при небольшой массе подвижной части, например порталы лазерных станков.
• Путь оси за оборот шкива равен числу зубьев шкива, умноженному на шаг ремня 3 мм.

Рекомендации

• Концы открытого ремня крепите прижимными планками с зубчатым профилем того же шага, чтобы ремень не выскальзывал.
• Натягивайте ремень до исчезновения провиса, без перетяга: лишнее натяжение нагружает подшипники шкивов.
• Выставьте шкивы в одной плоскости, иначе ремень сходит к реборде и изнашивает кромку.
• Не перегибайте ремень на излом и берегите его от масла и растворителей.
