Плата оптороз’язки Mach3 LPT на 5 осей з реле шпинделя для верстата ЧПУ

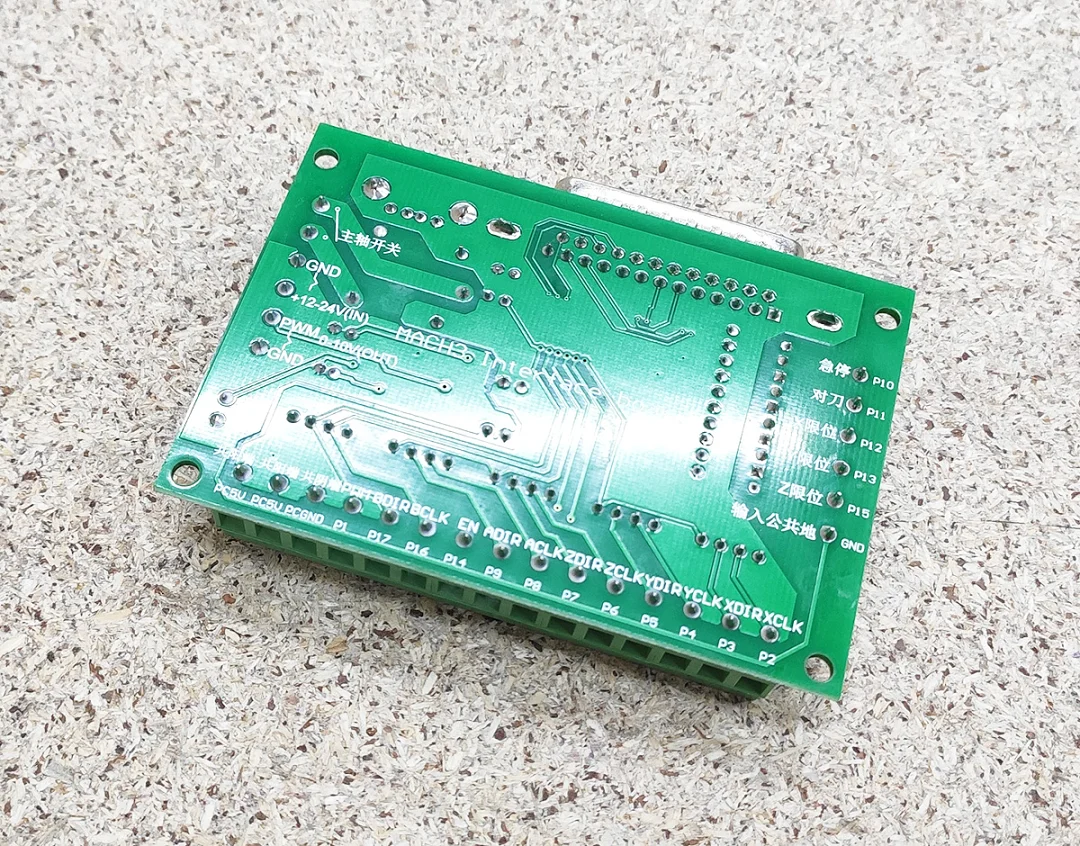

Плата оптороз’язки Mach3 LPT на 5 осей з’єднує порт LPT комп’ютера з драйверами крокових двигунів і датчиками верстата. На зворотному боці плати напис «MACH3 Interface Board», призначення контактів підписане на платі.

Що таке плата оптороз’язки

Програма Mach3 видає через порт LPT сигнали кроку й напрямку для кожної осі та читає сигнали кінцевиків і кнопок. Плата розводить ці сигнали на клеми й роз’єми, а входи від верстата проходять через оптрони, щоб завади й помилки в проводці не потрапляли в порт комп’ютера.

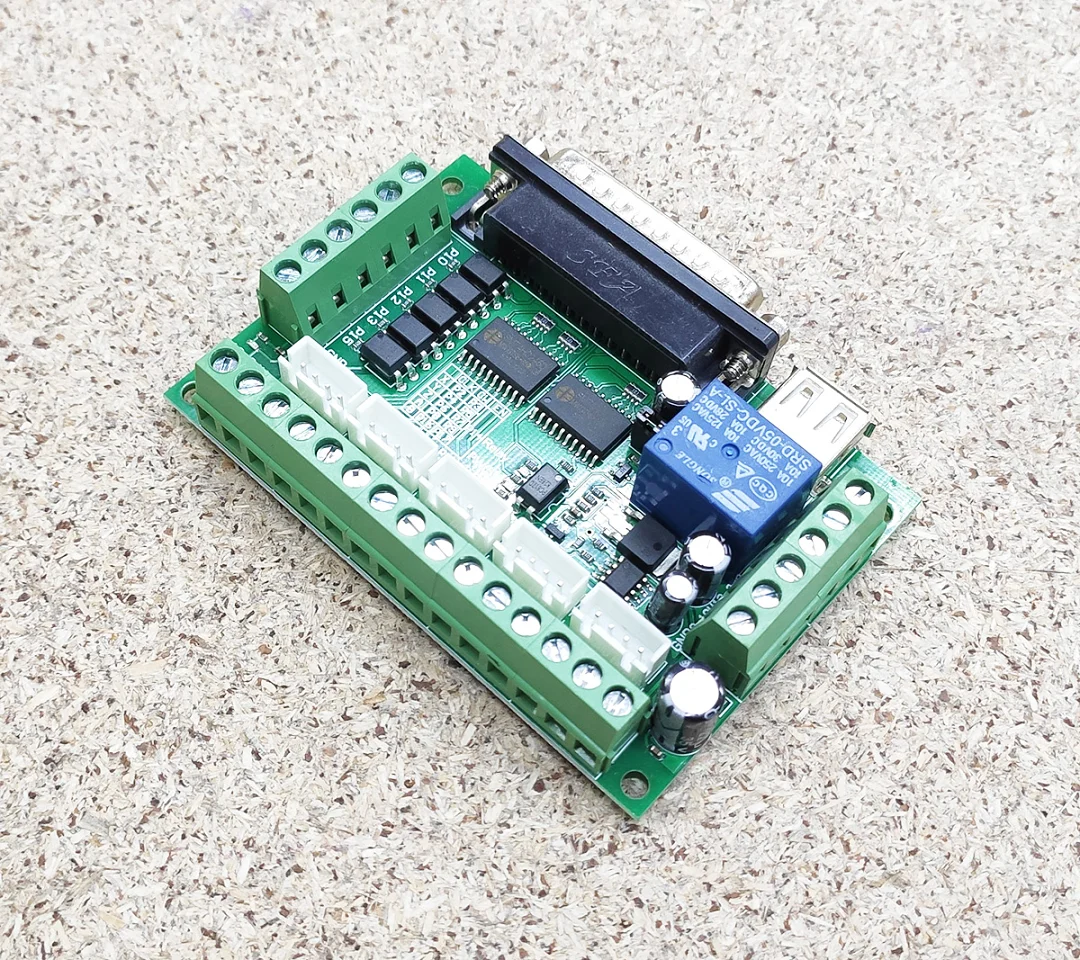

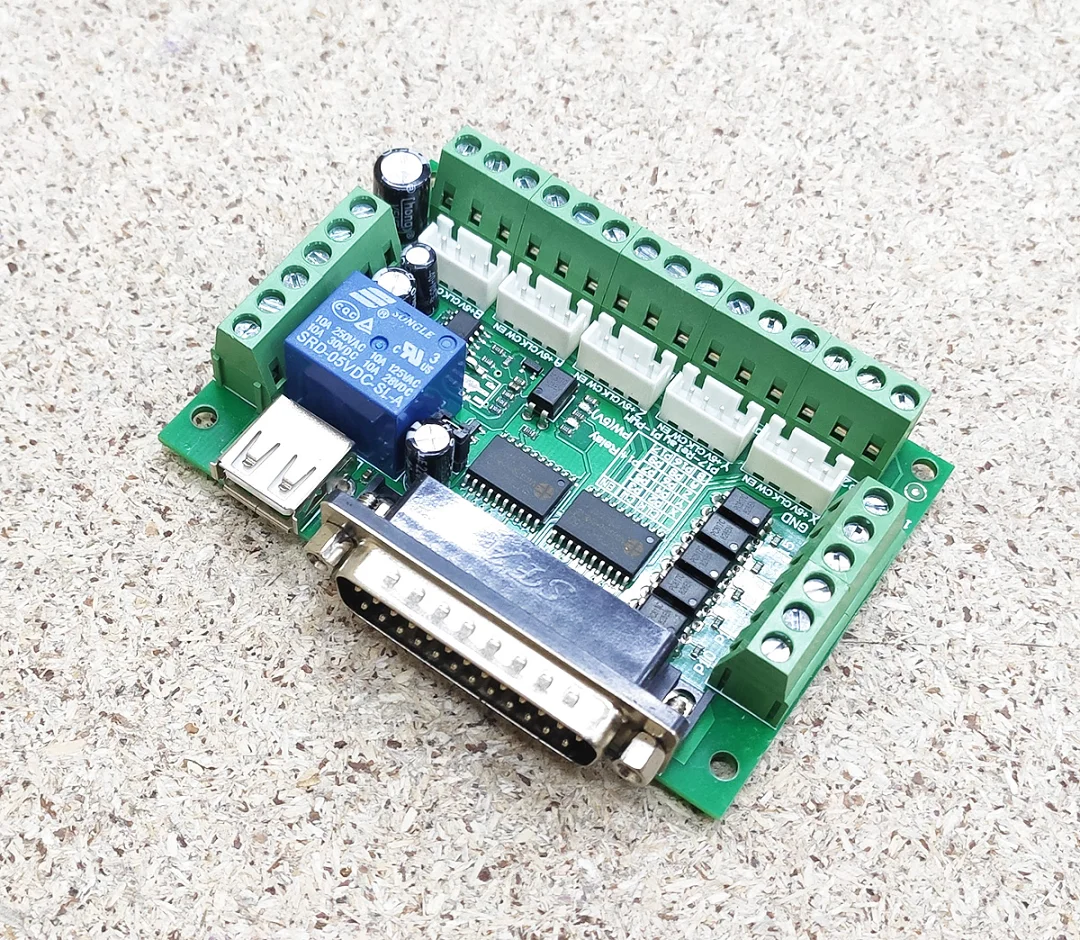

Конструкція плати

• Роз’єм DB25 для кабелю LPT.
• П’ять білих роз’ємів для драйверів осей X, Y, Z, A і B.
• Реле Songle SRD-05VDC-SL-C для ввімкнення шпинделя.
• Оптрони на входах P10-P15.
• Гвинтові клеми живлення, входів і керування шпинделем.
• Гніздо USB-A слугує лише для живлення плати 5 В, дані через нього не передаються.

Контакти за маркуванням

• Живлення плати: +12-24V (IN) і GND.
• Вихід PWM 0-10V (OUT) для задання обертів шпинделя та контакти реле ввімкнення шпинделя.
• Крок і напрямок за пінами LPT: X на P2 і P3, Y на P4 і P5, Z на P6 і P7, A на P8 і P9, B на P16 і P17, дозвіл EN на P14.
• Входи: P10 аварійна зупинка, P11 датчик інструмента, P12, P13 і P15 кінцевики X, Y і Z, спільний провід GND.
• Контакти PC5V і PCGND.

Рекомендації з підключення

• У Mach3 у налаштуваннях Ports and Pins задайте піни кроку, напрямку та входів так, як вони підписані на платі.
• Драйвери підключайте до виходів кроку, напрямку та EN за схемою з документації драйвера.
• Сигнальні дроти кінцевиків і кабель LPT прокладайте окремо від силових кабелів двигунів і шпинделя.
