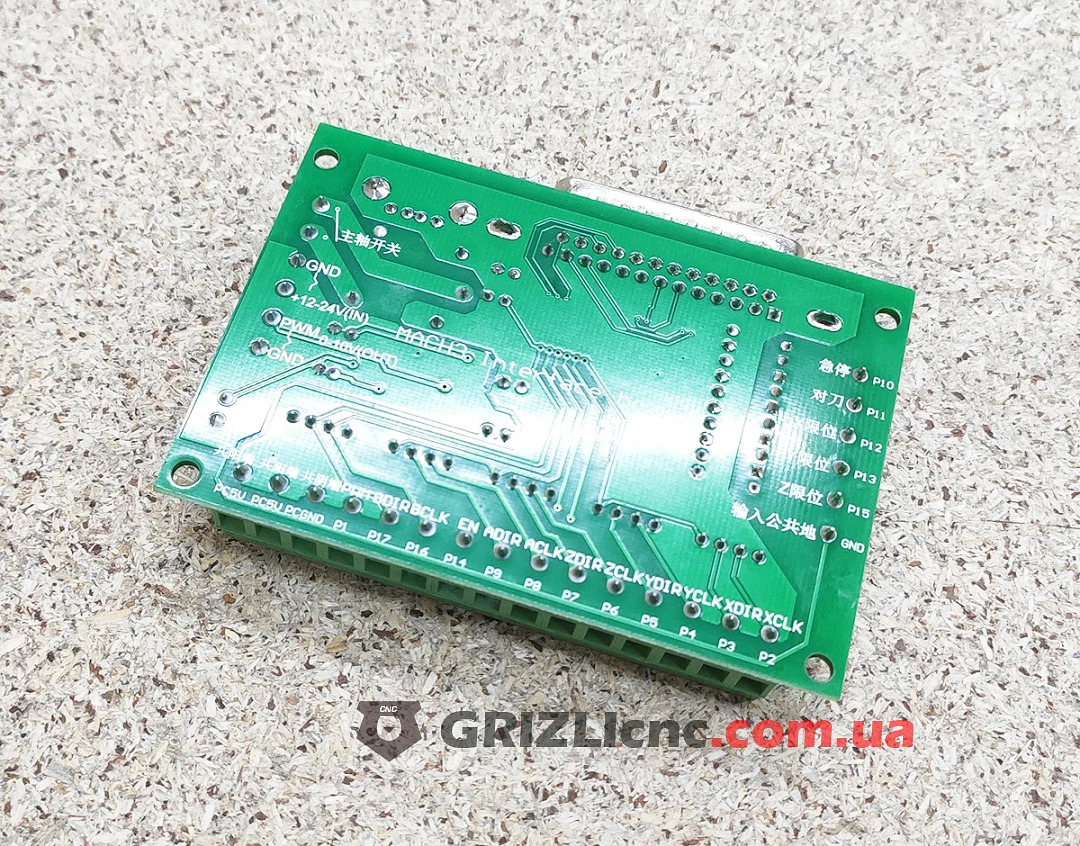

Плата опторазвязки Mach3 LPT на 5 осей соединяет порт LPT компьютера с драйверами шаговых двигателей и датчиками станка. На обратной стороне платы надпись «MACH3 Interface Board», назначение контактов подписано на плате.
Что такое плата опторазвязки
Программа Mach3 выдаёт через порт LPT сигналы шага и направления для каждой оси и читает сигналы концевиков и кнопок. Плата разводит эти сигналы на клеммы и разъёмы, а входы от станка проходят через оптроны, чтобы помехи и ошибки в проводке не попадали в порт компьютера.

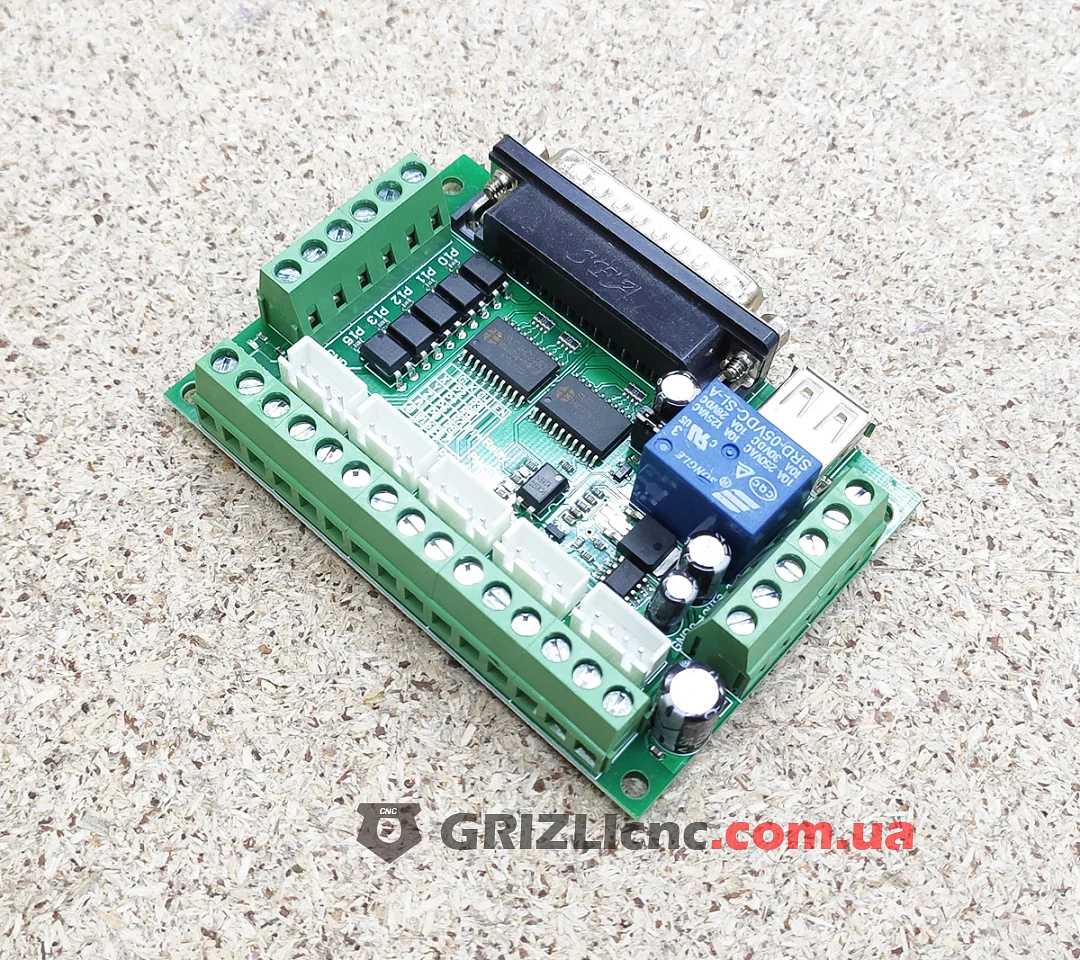

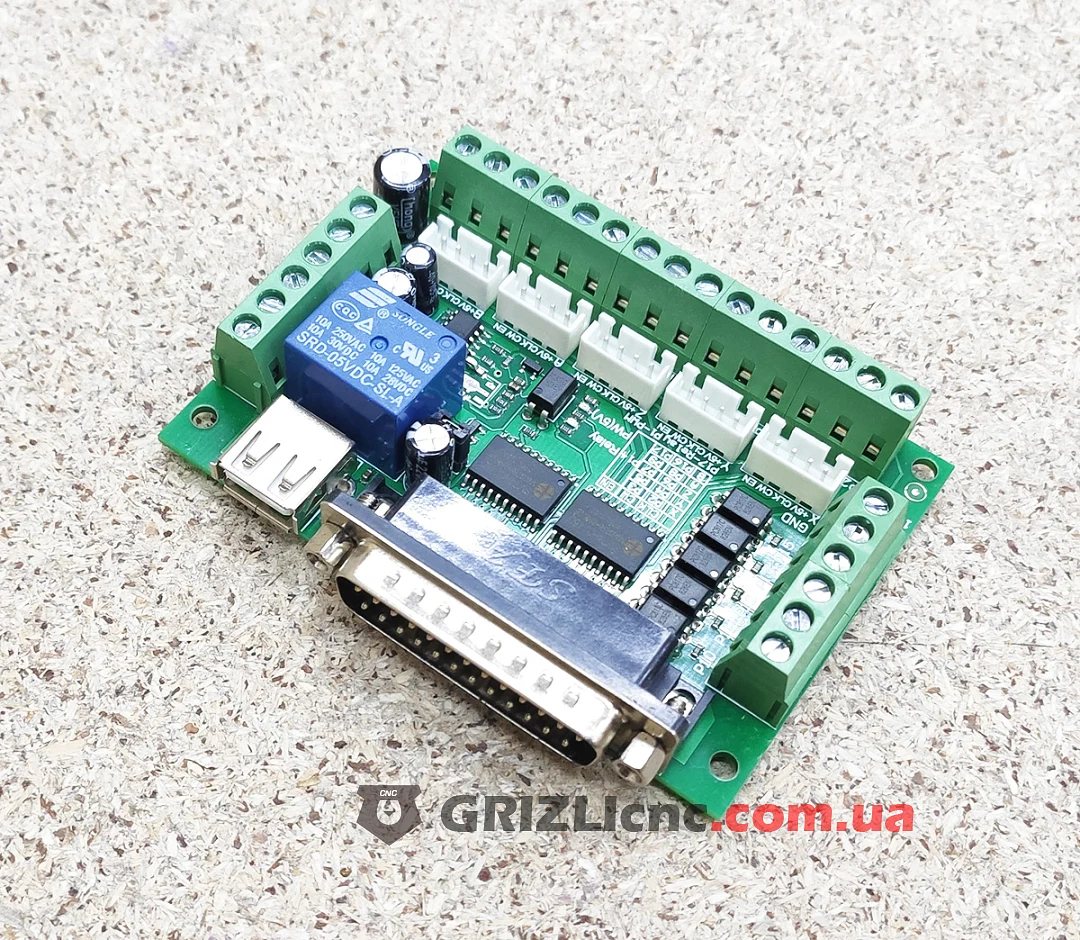

Конструкция платы
- Разъём DB25 для кабеля LPT.
- Пять белых разъёмов для драйверов осей X, Y, Z, A и B.
- Реле Songle SRD-05VDC-SL-C для включения шпинделя.
- Оптроны на входах P10-P15.
- Винтовые клеммы питания, входов и управления шпинделем.
- Гнездо USB-A служит только для питания платы 5 В, данные по нему не передаются.
Контакты по маркировке
- Питание платы: +12-24V (IN) и GND.
- Выход PWM 0-10V (OUT) для задания оборотов шпинделя и контакты реле включения шпинделя.
- Шаг и направление по пинам LPT: X на P2 и P3, Y на P4 и P5, Z на P6 и P7, A на P8 и P9, B на P16 и P17, разрешение EN на P14.
- Входы: P10 аварийная остановка, P11 датчик инструмента, P12, P13 и P15 концевики X, Y и Z, общий провод GND.
- Контакты PC5V и PCGND.
Рекомендации по подключению
- В Mach3 в настройках Ports and Pins задайте пины шага, направления и входов так, как они подписаны на плате.
- Драйверы подключайте к выходам шага, направления и EN по схеме из документации драйвера.
- Сигнальные провода концевиков и кабель LPT прокладывайте отдельно от силовых кабелей двигателей и шпинделя.
