Плата Mach3 USB на 5 осей BL-USBMach з виходами 0-10 В і PWM для верстата ЧПУ

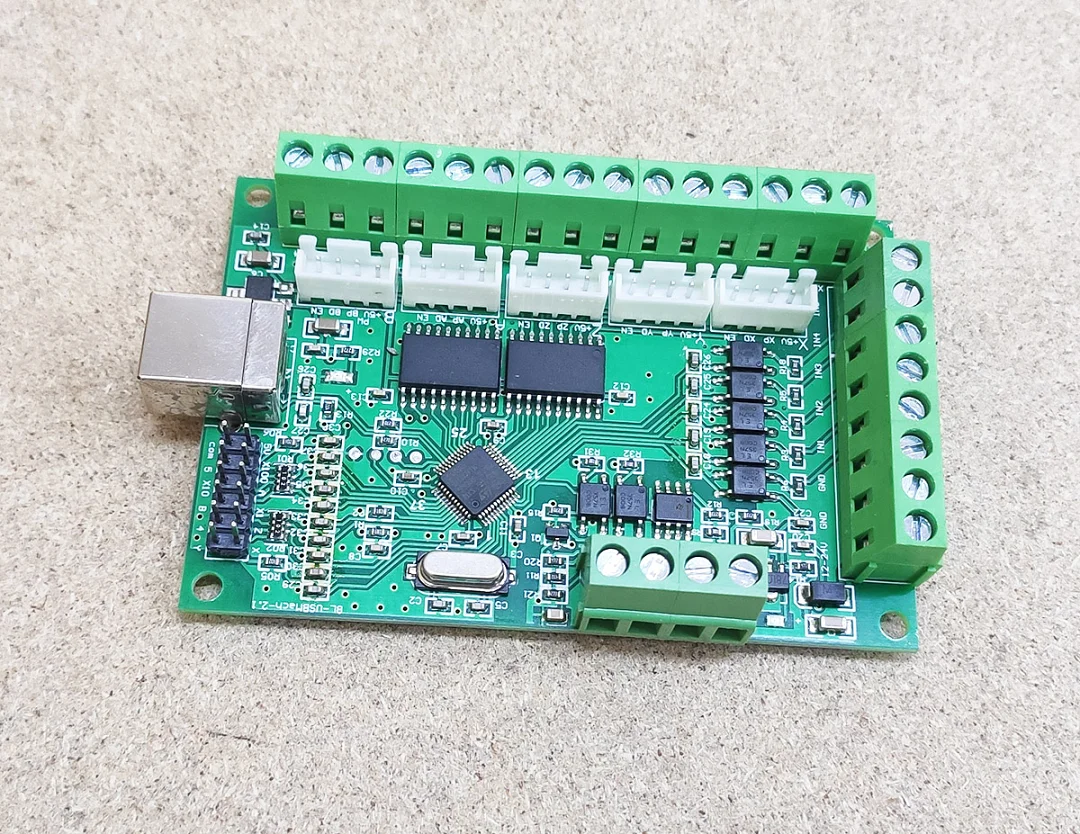

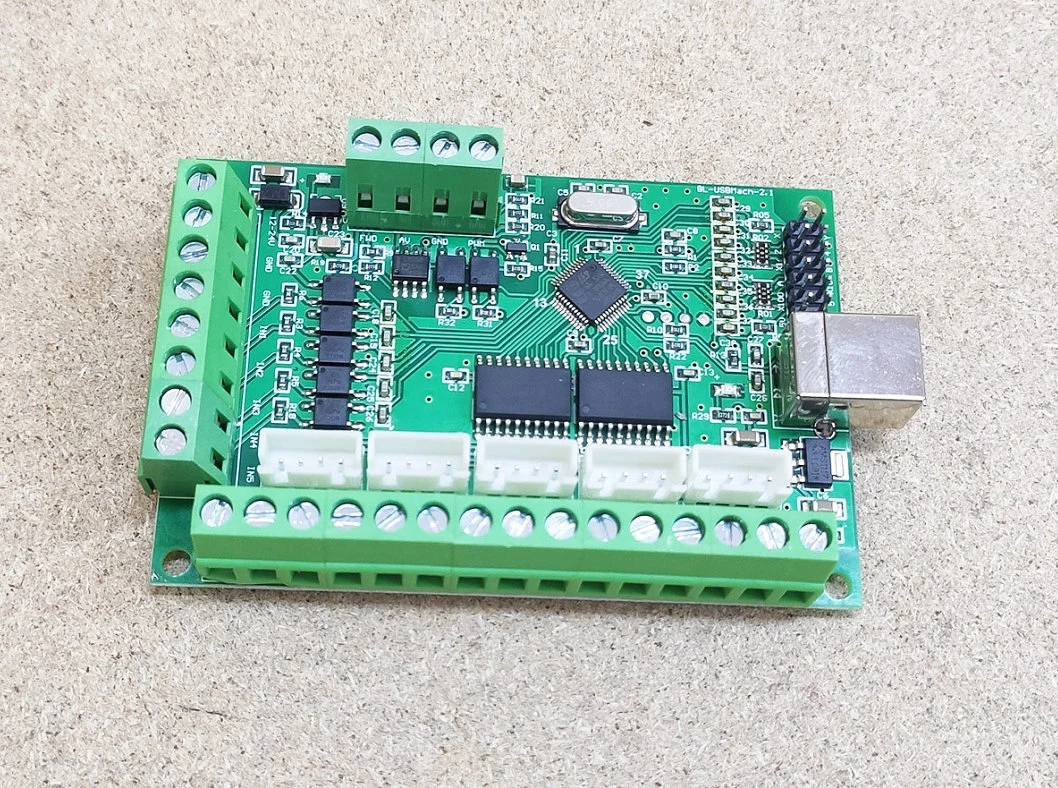

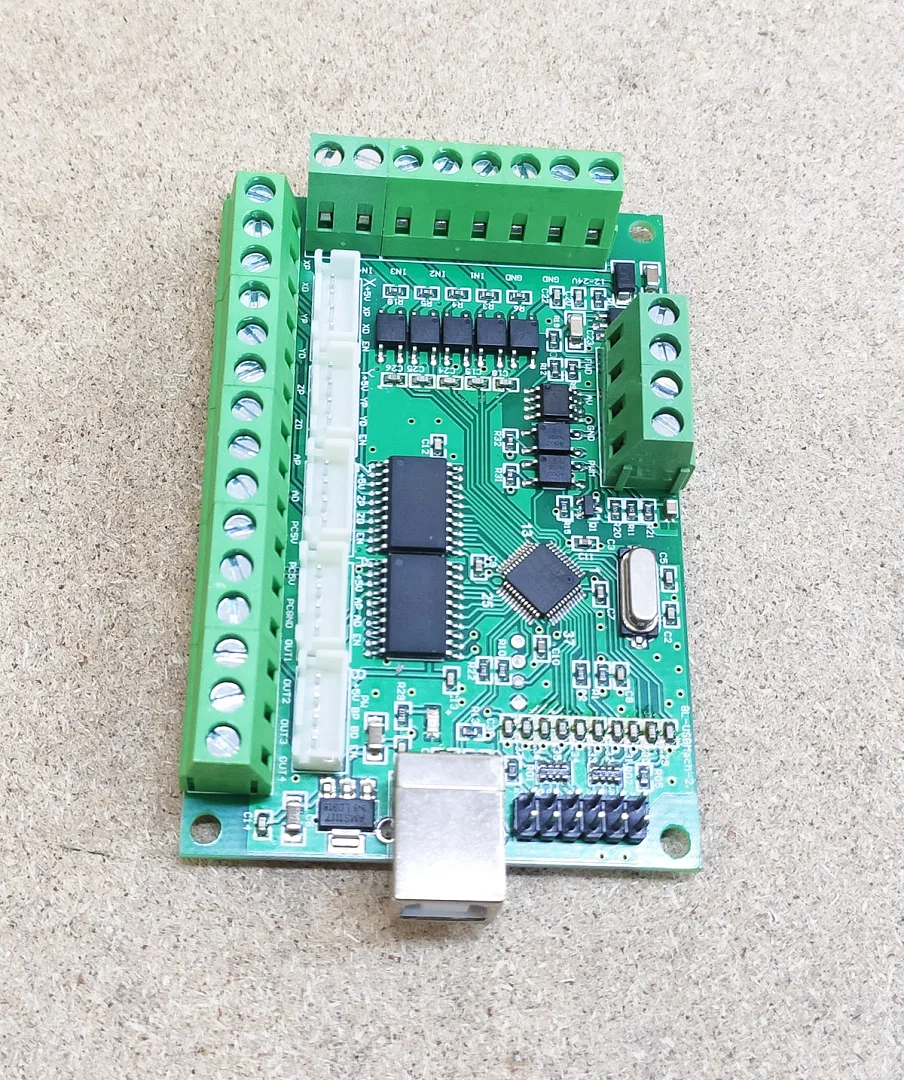

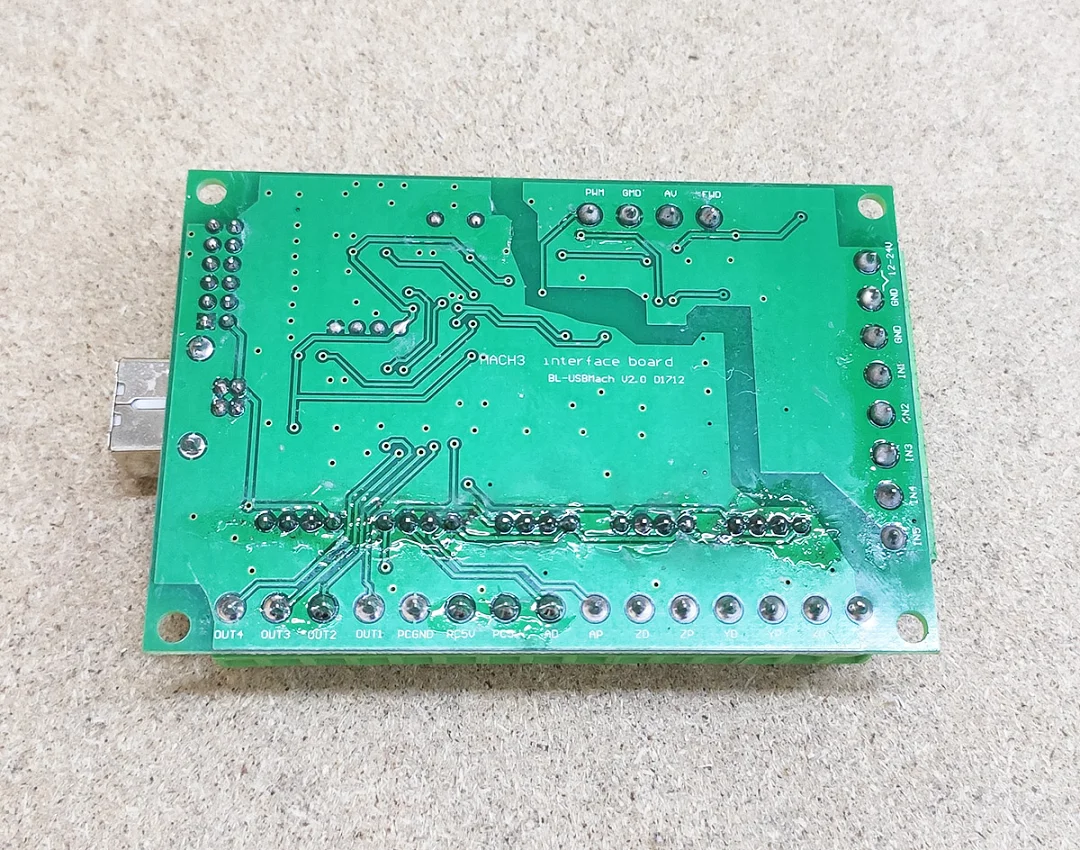

Плата Mach3 USB BL-USBMach підключає верстат із ЧПУ до комп’ютера з програмою Mach3 через порт USB і видає сигнали кроку й напрямку на п’ять осей. На платі маркування «BL-USBMach» і «MACH3 interface board».

Що таке USB-плата Mach3

Комп’ютер із Mach3 передає дані платі через USB, а плата формує імпульси для драйверів крокових двигунів або сервоприводів, читає кінцевики й кнопки та керує шпинделем. Порт LPT не потрібен.

Роз’єми та клеми за маркуванням

• П’ять роз’ємів осей X, Y, Z, A і B з контактами EN, +5V, P (крок) і D (напрямок).
• Входи IN1-IN5, виходи OUT1-OUT4.
• Клеми FWD, AV і GND для частотного перетворювача, вихід PWM.
• Клеми PCGND і PC5V для спільного анода або катода драйверів.
• Живлення 12-24V і GND, роз’єм USB-B, 10-контактний роз’єм.

Можливості за інструкцією до плати BL-USBMach

• Живлення 12-24 В із захистом від переполюсування.
• Усі входи розв’язані оптронами: аварійна кнопка, датчик інструмента, кінцевики.
• Аналоговий вихід 0-10 В з оптронною розв’язкою для частотного перетворювача та вихід PWM 5 В для регуляторів обертів із керуванням PWM.
• Чотири виходи для модулів реле: шпиндель, охолодження, обдув.
• Драйвери підключають за схемою зі спільним анодом або спільним катодом.

Рекомендації з підключення

• Установіть Mach3 без драйвера LPT і скопіюйте в папку Mach3 файли плагіна з комплекту плати.
• Частоту імпульсів вибирайте в меню плагіна за документацією драйверів.
• Сигнальні дроти й кабель USB прокладайте окремо від силових кабелів двигунів і шпинделя.
