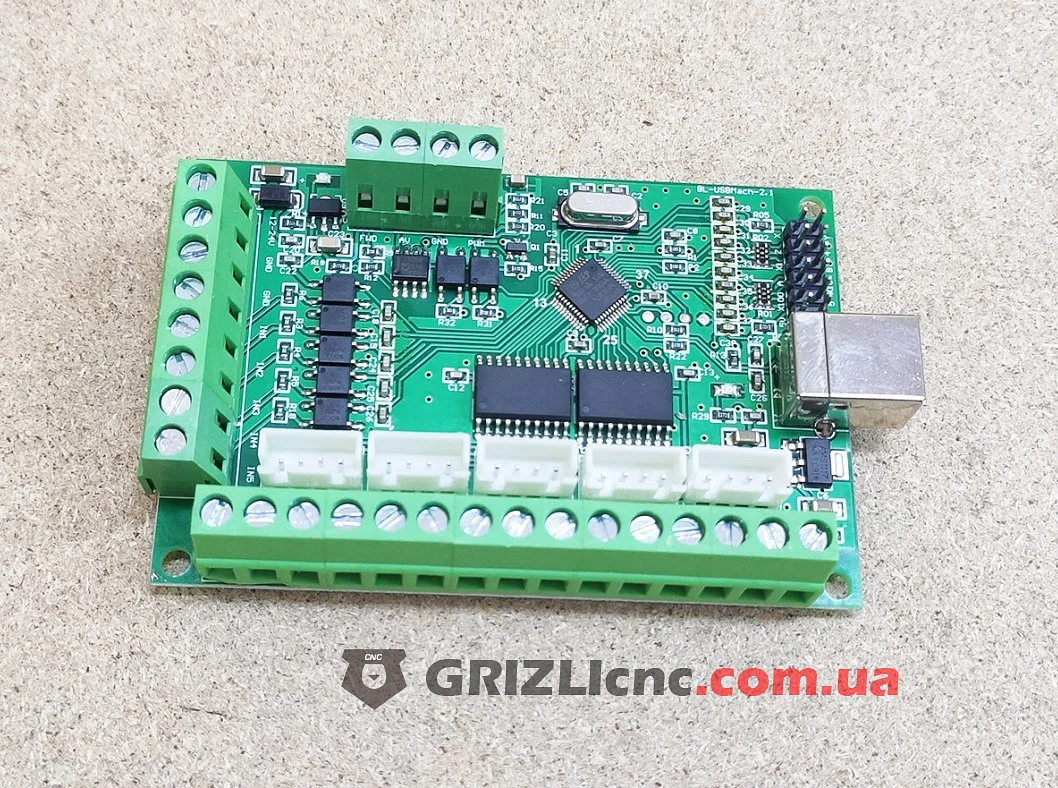

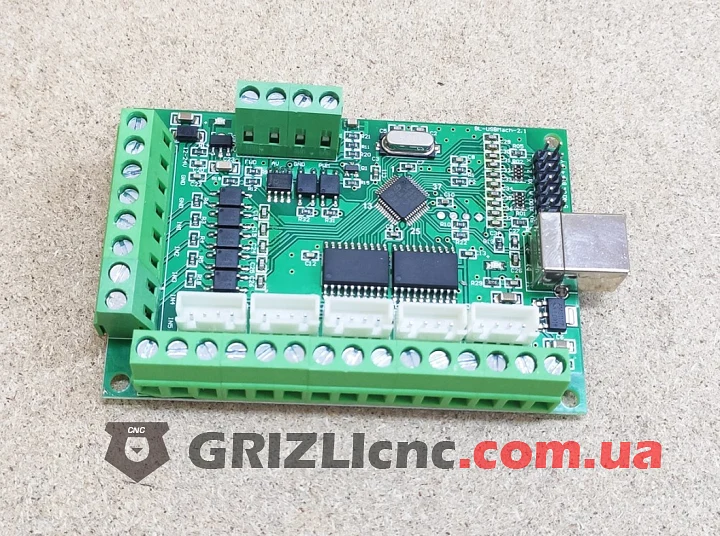

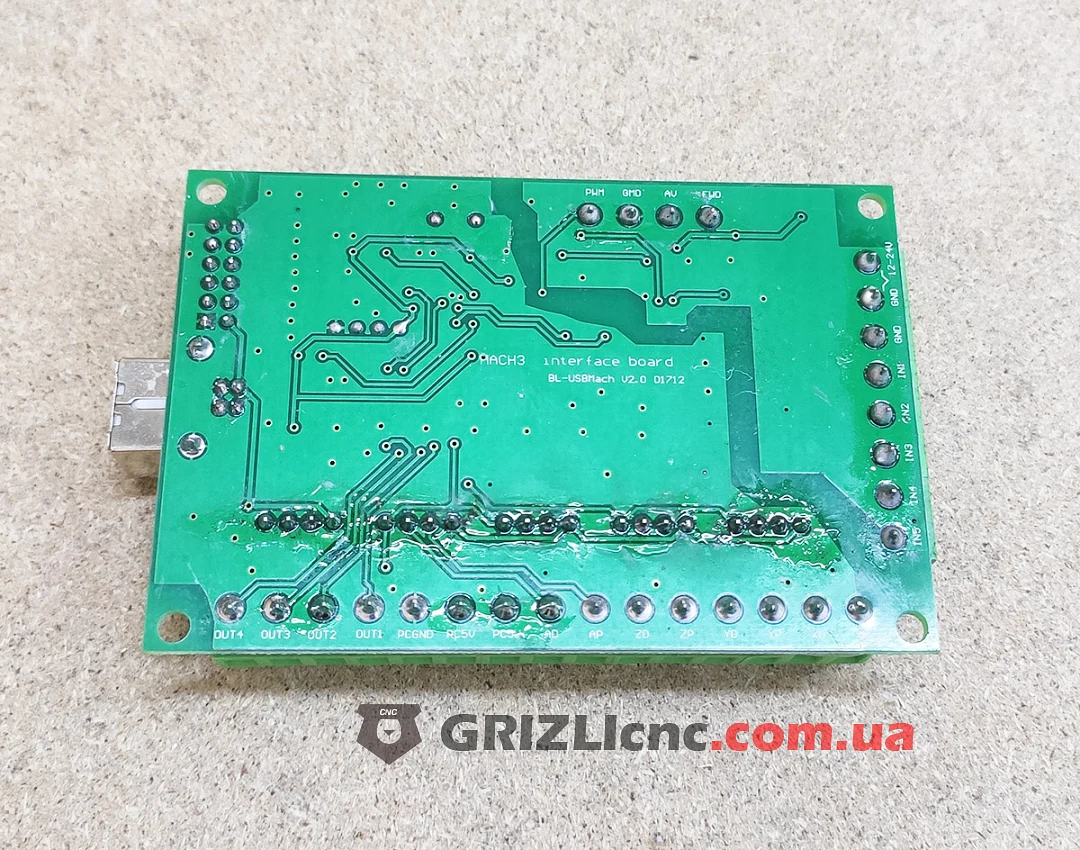

Плата Mach3 USB BL-USBMach подключает станок с ЧПУ к компьютеру с программой Mach3 через порт USB и выдаёт сигналы шага и направления на пять осей. На плате маркировка «BL-USBMach» и «MACH3 interface board».
Что такое USB-плата Mach3
Компьютер с Mach3 передаёт данные плате по USB, а плата формирует импульсы для драйверов шаговых двигателей или сервоприводов, читает концевики и кнопки и управляет шпинделем. Порт LPT не нужен.

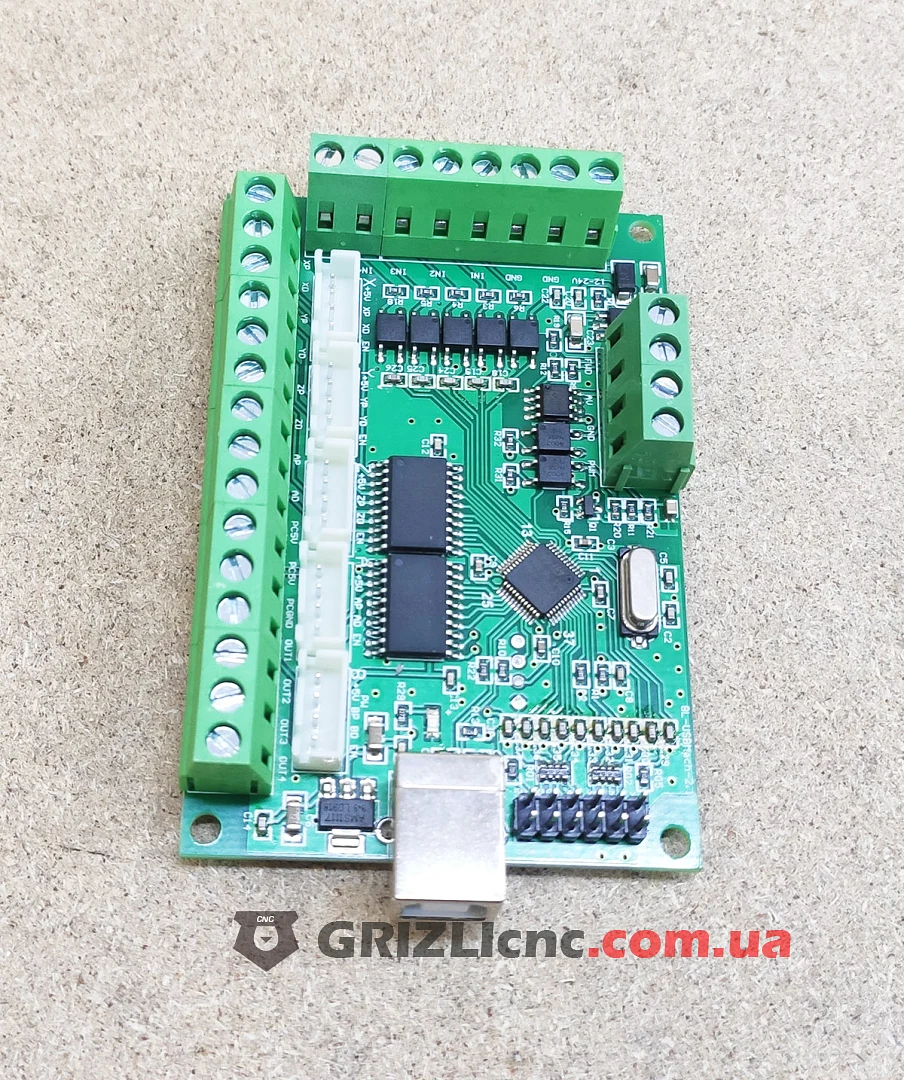

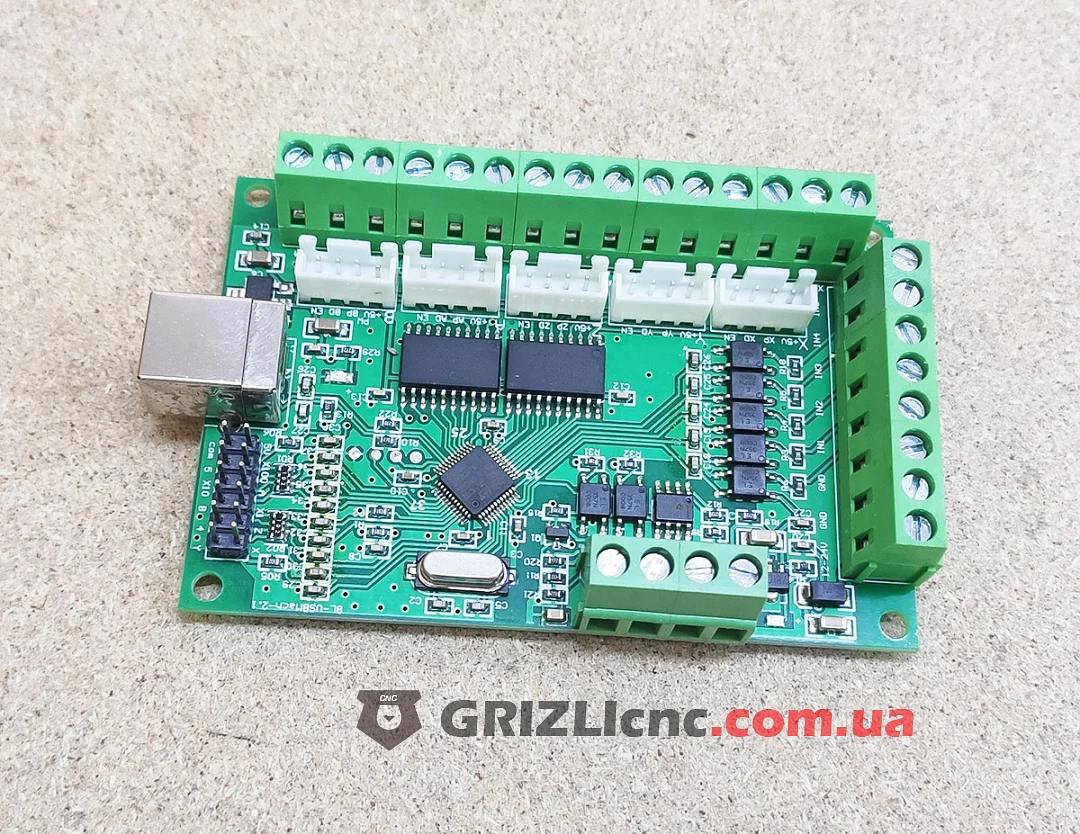

Разъёмы и клеммы по маркировке
- Пять разъёмов осей X, Y, Z, A и B с контактами EN, +5V, P (шаг) и D (направление).
- Входы IN1-IN5, выходы OUT1-OUT4.
- Клеммы FWD, AV и GND для частотного преобразователя, выход PWM.
- Клеммы PCGND и PC5V для общего анода или катода драйверов.
- Питание 12-24V и GND, разъём USB-B, 10-контактный разъём.
Возможности по инструкции к плате BL-USBMach
- Питание 12-24 В с защитой от переполюсовки.
- Все входы развязаны оптронами: аварийная кнопка, датчик инструмента, концевики.
- Аналоговый выход 0-10 В с оптронной развязкой для частотного преобразователя и выход PWM 5 В для регуляторов оборотов с управлением PWM.
- Четыре выхода для модулей реле: шпиндель, охлаждение, обдув.
- Драйверы подключают по схеме с общим анодом или общим катодом.
Рекомендации по подключению
- Установите Mach3 без драйвера LPT и скопируйте в папку Mach3 файлы плагина из комплекта платы.
- Частоту импульсов выбирайте в меню плагина по документации драйверов.
- Сигнальные провода и кабель USB прокладывайте отдельно от силовых кабелей двигателей и шпинделя.
