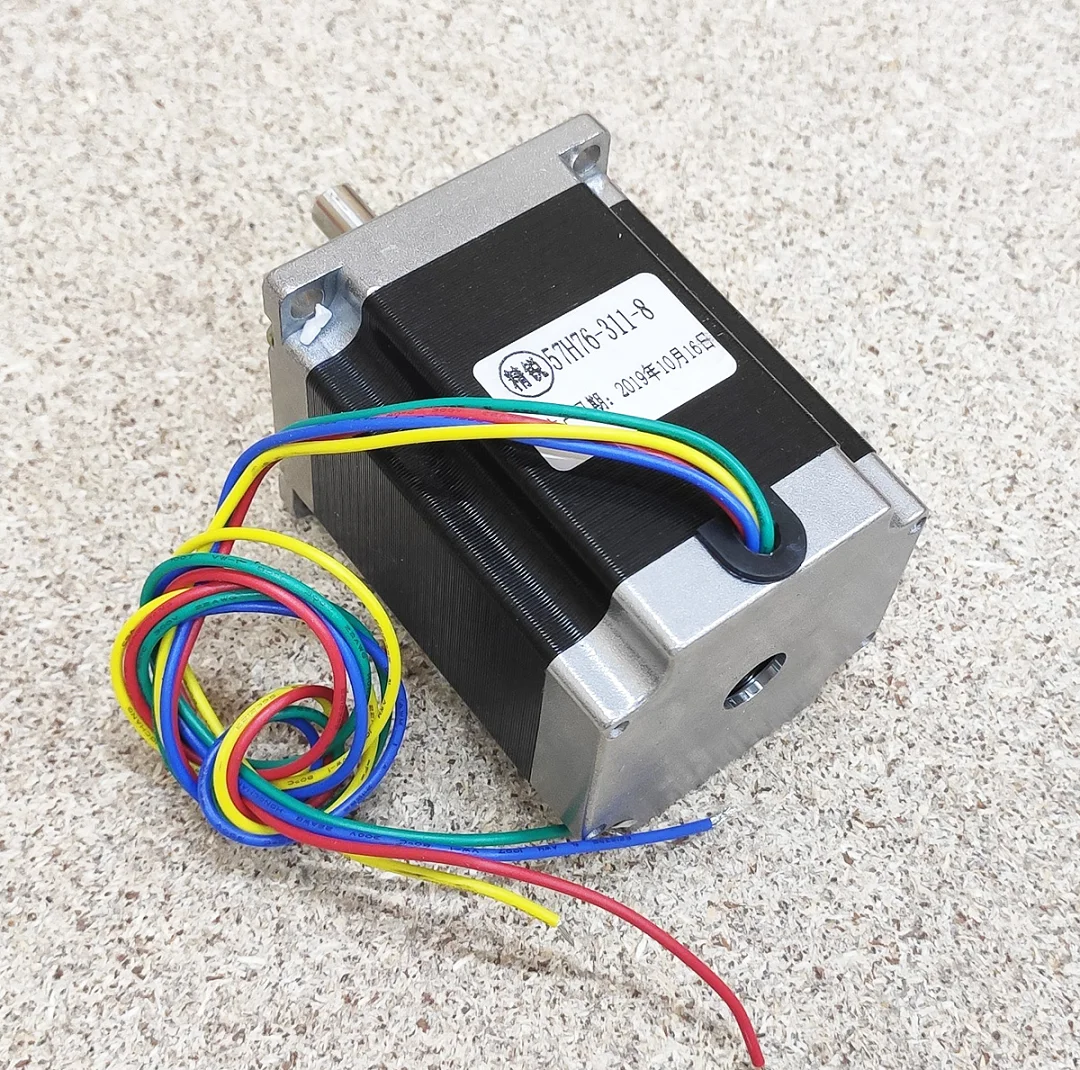

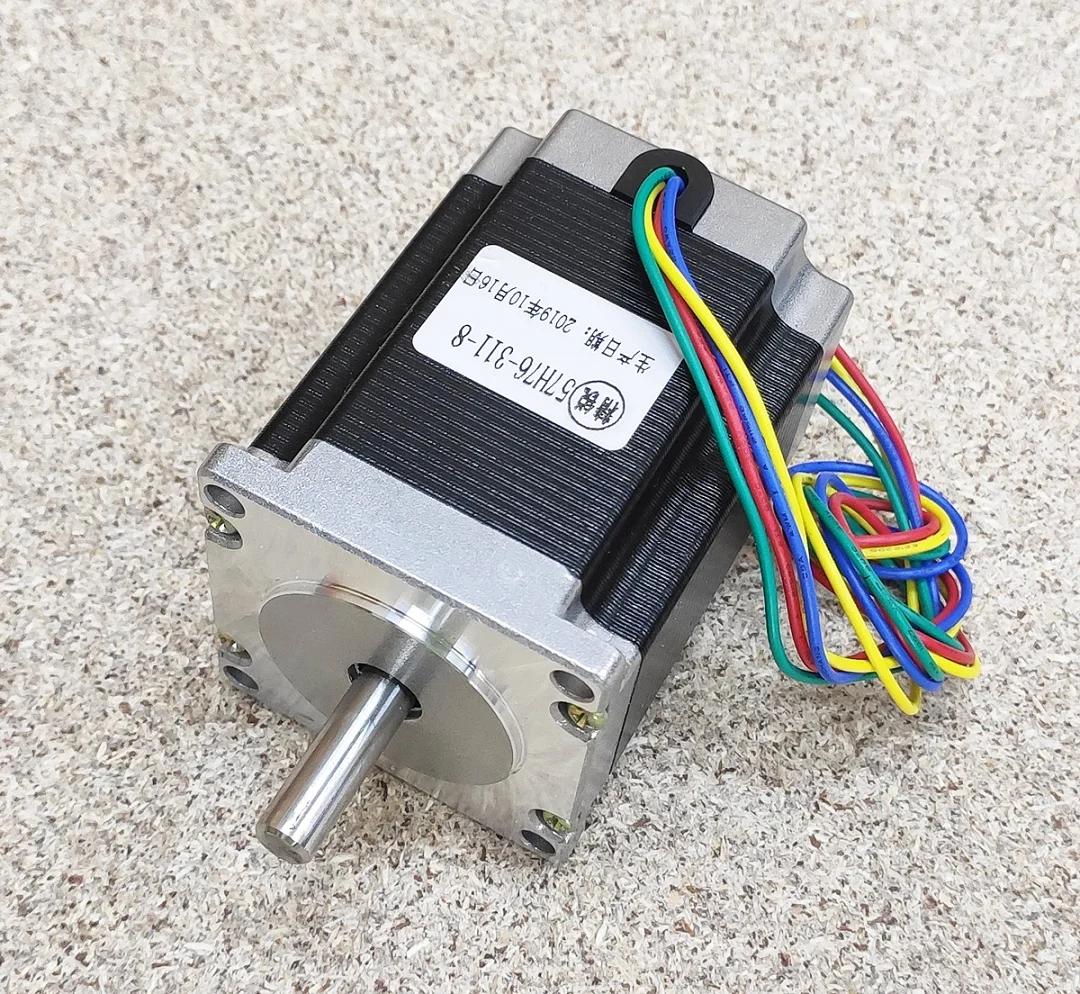

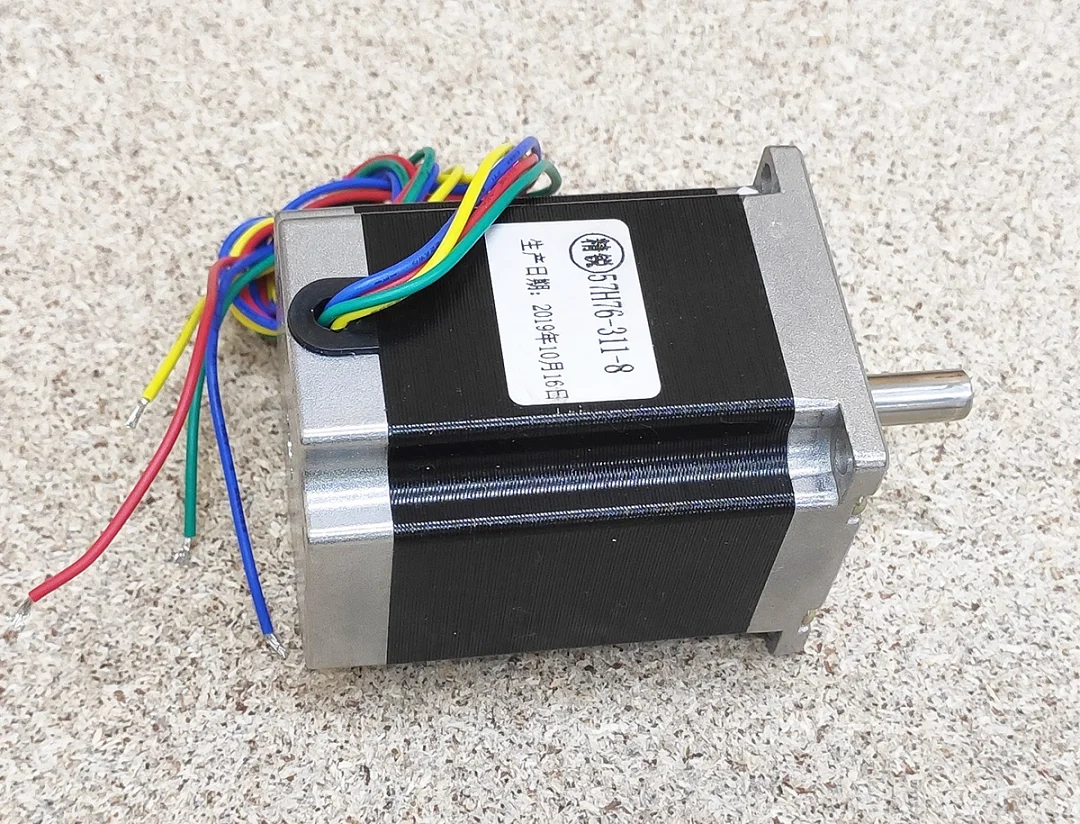

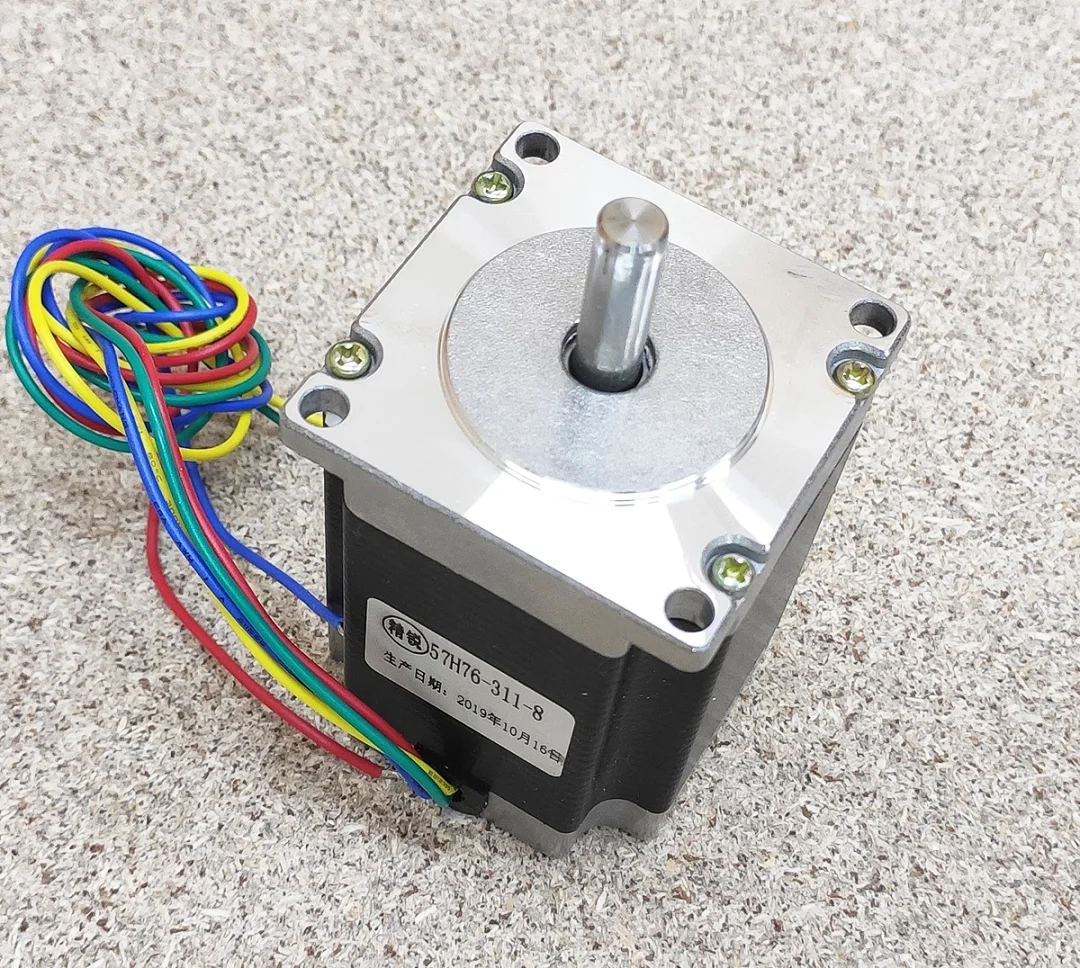

Двофазний гібридний кроковий двигун NEMA 23 з маркуванням 57H76-311-8. Утримувальний момент 1.8 Н·м, струм фази 3 А, крок 1.8°, 200 кроків на оберт, чотири виводи. Корпус довжиною 76 мм, вал 8 мм.
Струм і драйвер
Драйвер потрібен з піковим струмом від 3 x 1.41 = 4.2 А. За меншого струму двигун менше гріється, але й момент падає разом зі струмом.
Розміри й посадка

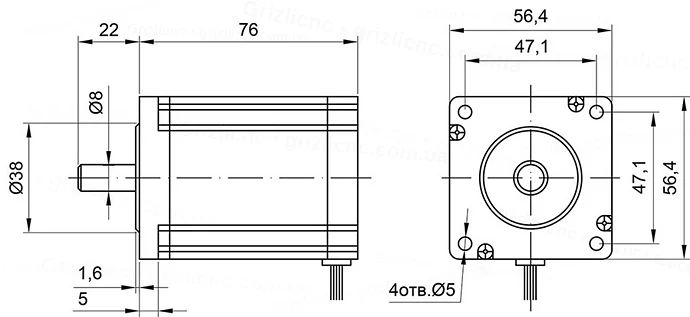

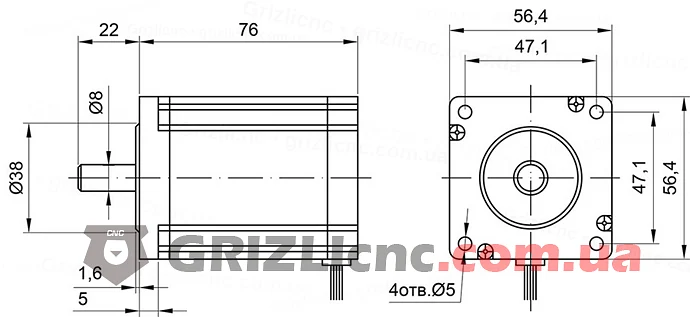

Фланець 56.4 мм, чотири наскрізні отвори Ø5 мм на відстані 47.1 мм, посадковий буртик Ø38 мм заввишки 1.6 мм. Вал 8 мм виступає на 22 мм. За моментом і довжиною це середина ряду NEMA 23: двигун помітно сильніший за коротку модель 52 мм і легший за моделі 100 і 112 мм.
Підключення
Пари виводів перевіряють мультиметром: між дротами однієї обмотки прилад показує її опір, між дротами різних обмоток коло розірване. Якщо вісь їде у зворотний бік, міняють місцями два дроти однієї обмотки.
Де застосовувати
Осі X і Y настільних фрезерних верстатів по деревині й пластику, вісь Z, портали лазерних верстатів і граверів з пасом або гвинтом.
