Шаговый двигатель NEMA 23 1.8 Н·м, 3 А, длина 76 мм, вал 8 мм

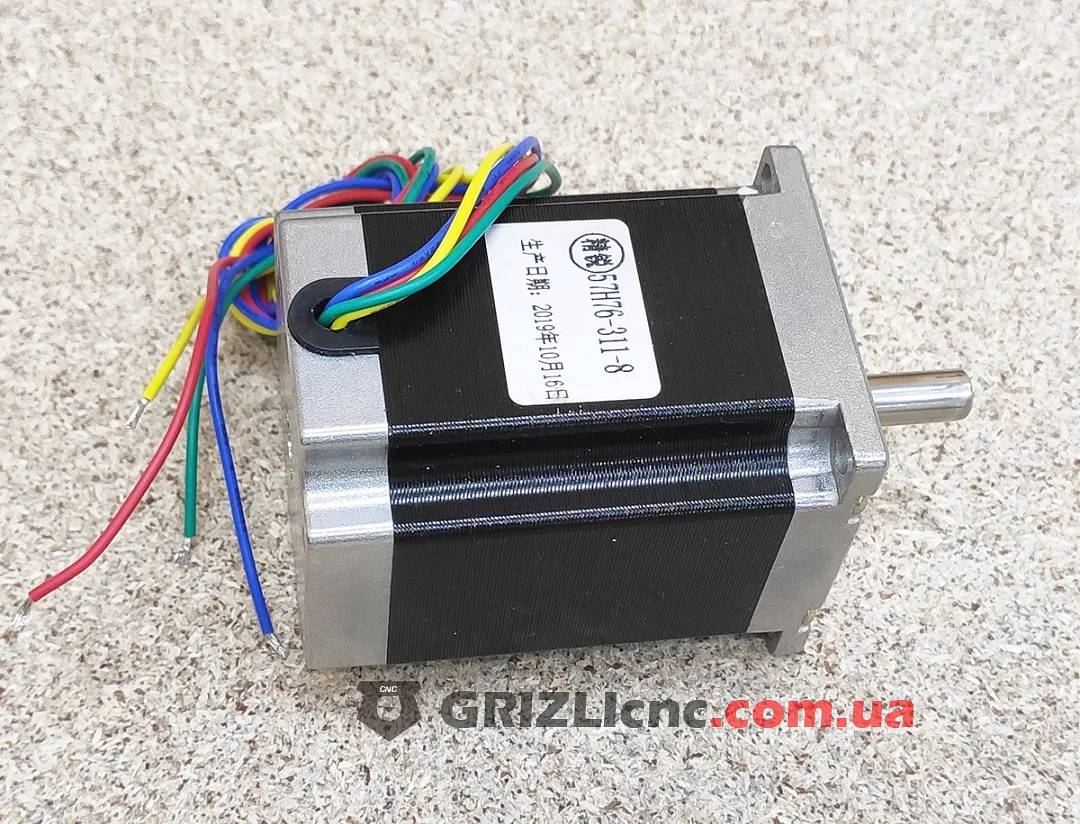

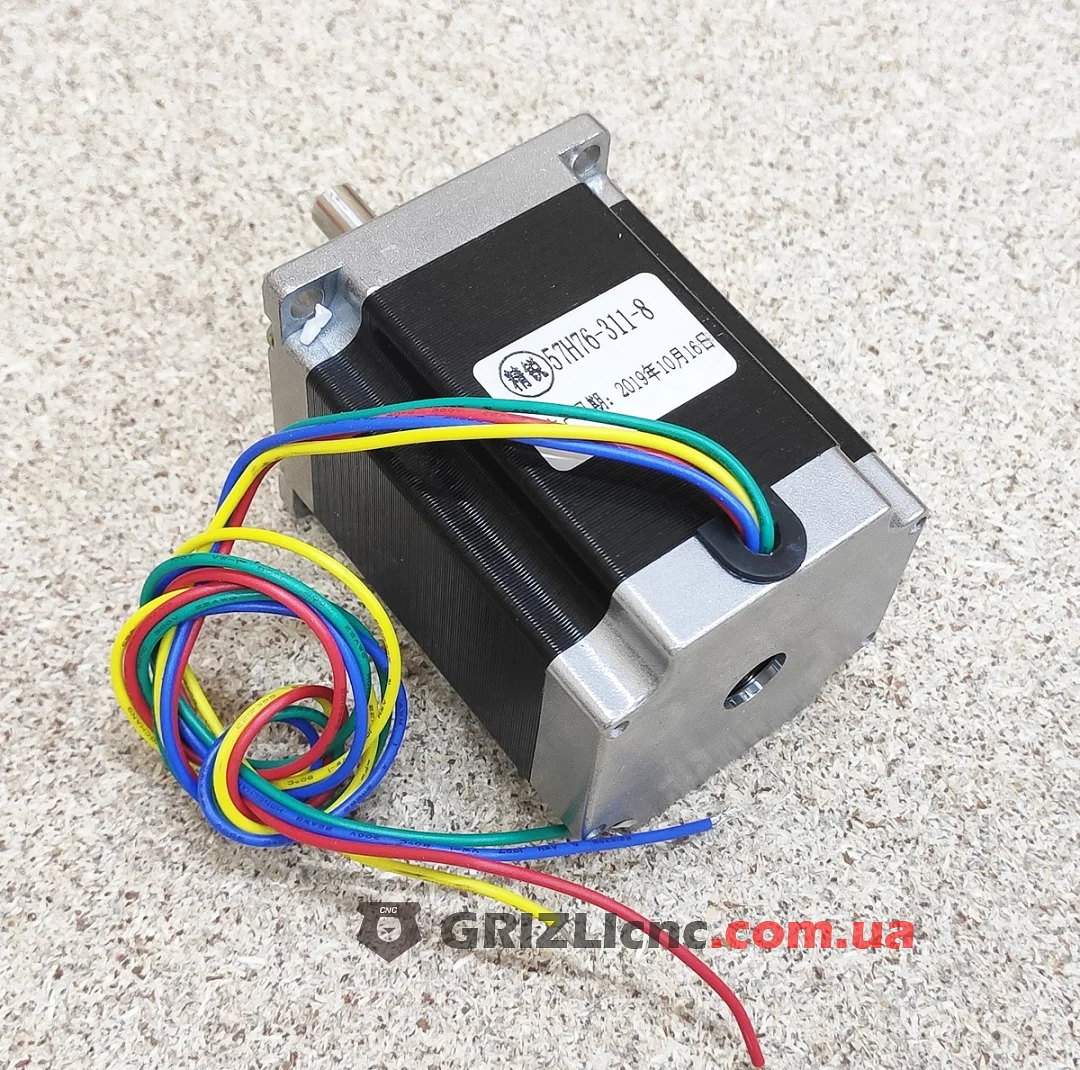

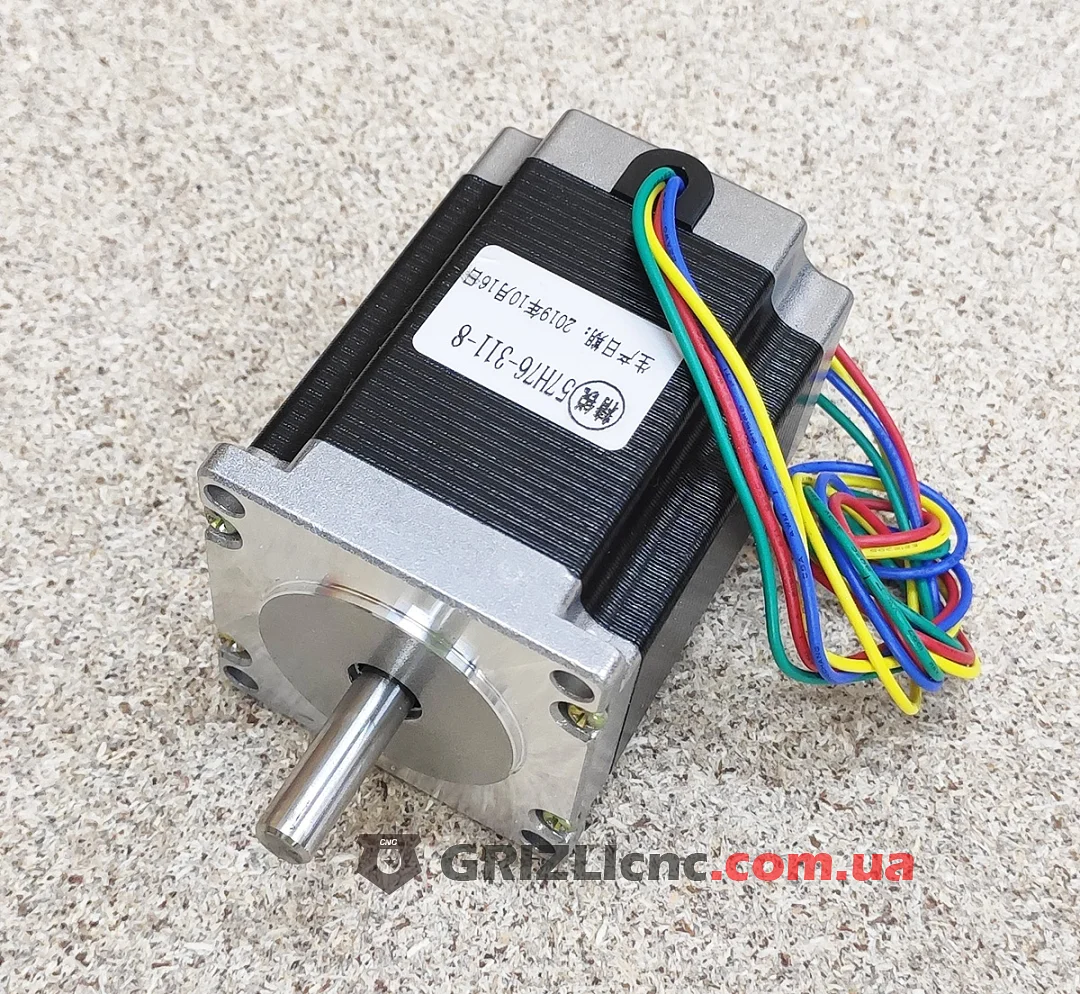

Двухфазный гибридный шаговый двигатель NEMA 23 с маркировкой 57H76-311-8. Удерживающий момент 1.8 Н·м, ток фазы 3 А, шаг 1.8°, 200 шагов на оборот, четыре вывода. Корпус длиной 76 мм, вал 8 мм.

Ток и драйвер

Драйвер нужен с пиковым током от 3 x 1.41 = 4.2 А. При меньшем токе двигатель меньше греется, но и момент падает вместе с током.

Размеры и посадка

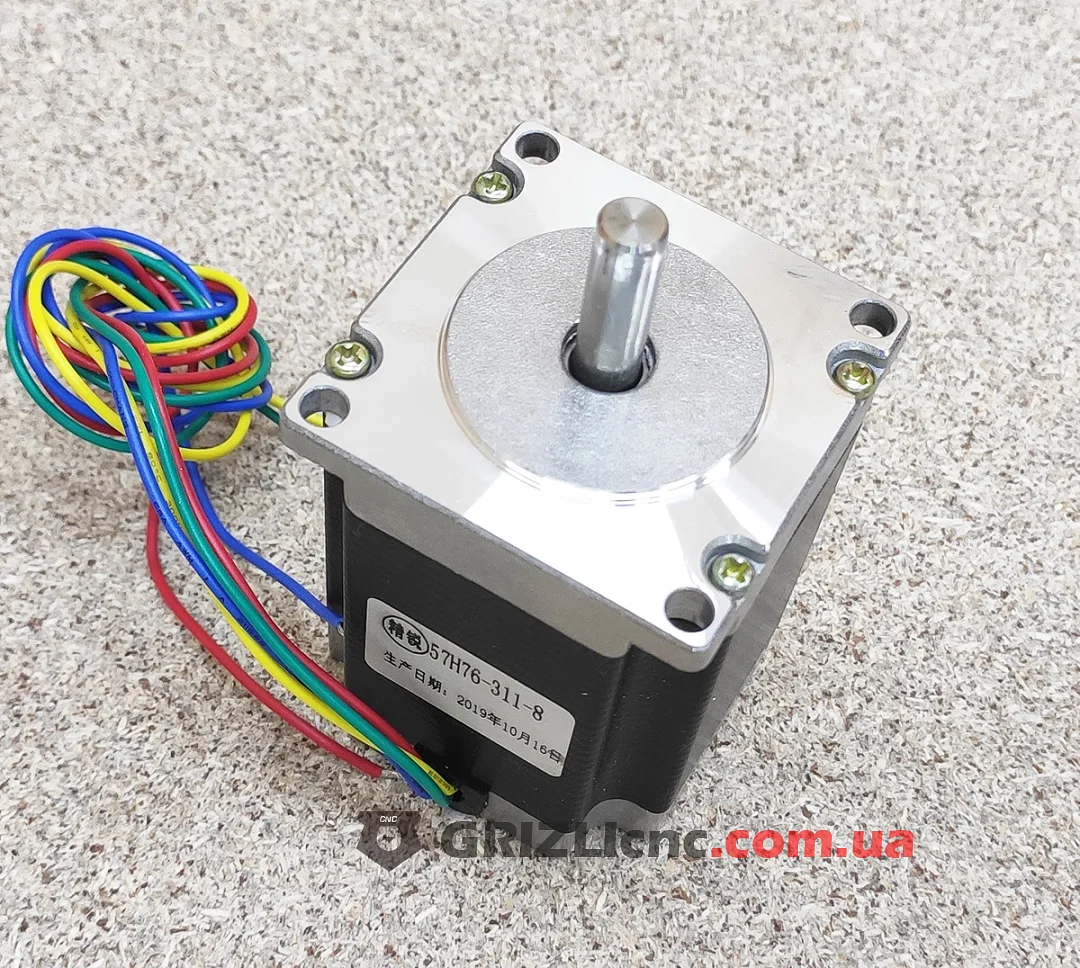

Фланец 56.4 мм, четыре сквозных отверстия Ø5 мм на расстоянии 47.1 мм, посадочный буртик Ø38 мм высотой 1.6 мм. Вал 8 мм выступает на 22 мм. По моменту и длине это середина ряда NEMA 23: двигатель заметно сильнее короткой модели 52 мм и легче моделей 100 и 112 мм.

Подключение

Пары выводов проверяют мультиметром: между проводами одной обмотки прибор показывает её сопротивление, между проводами разных обмоток цепь разорвана. Если ось едет в обратную сторону, меняют местами два провода одной обмотки.

Где применять

Оси X и Y настольных фрезерных станков по дереву и пластику, ось Z, порталы лазерных станков и граверов с ремнём или винтом.
