Кроковий двигун NEMA 23 2.2 Н·м, 3 А, довжина 82 мм, вал 8 мм

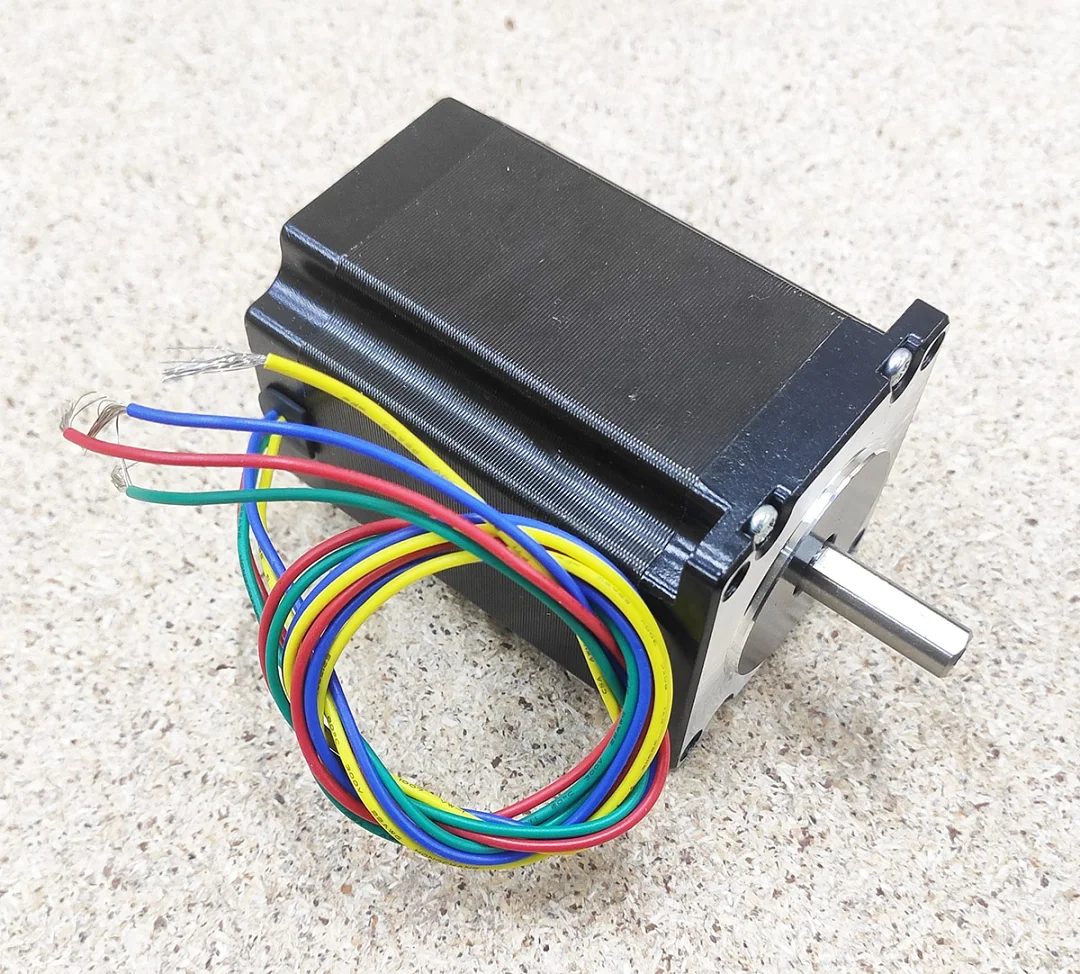

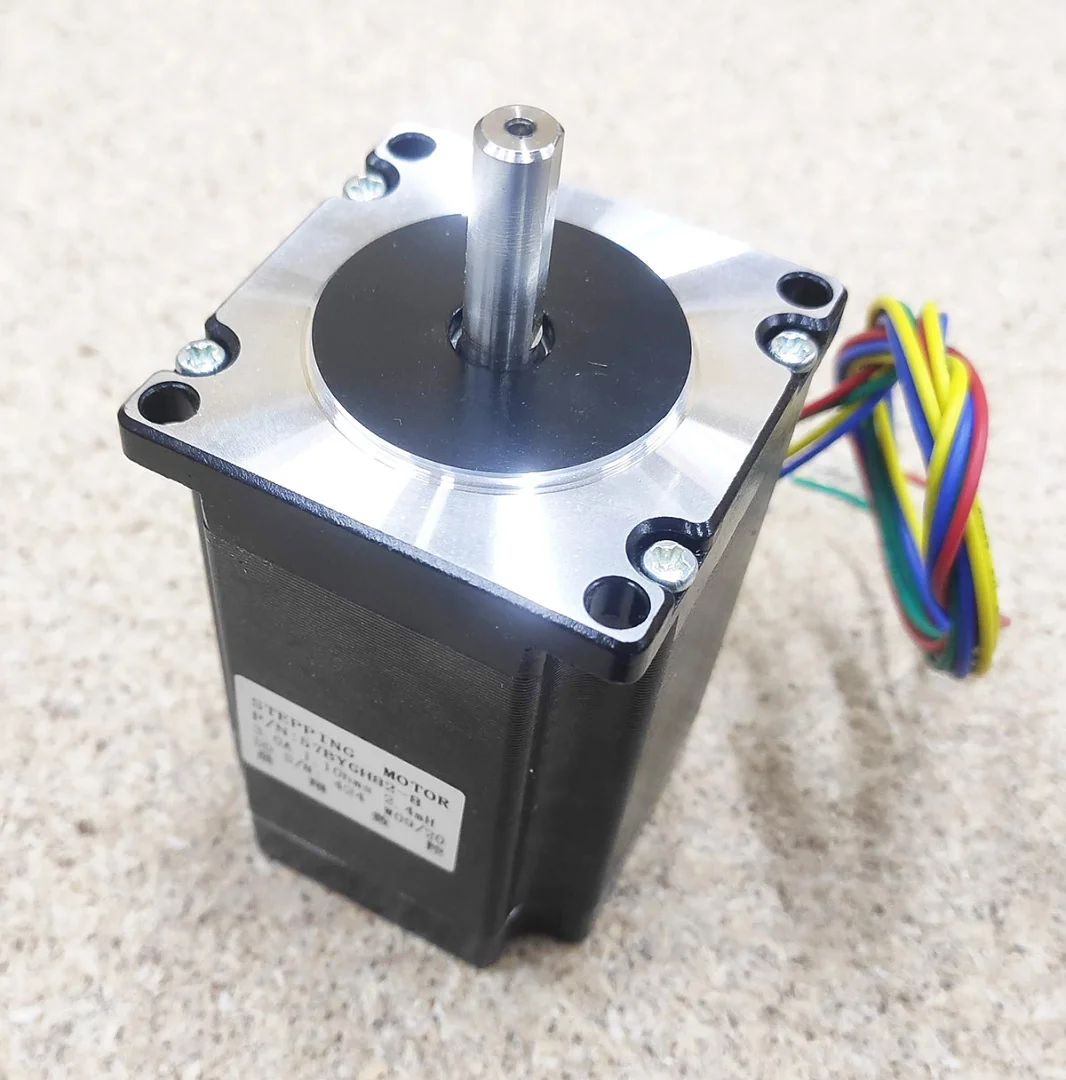

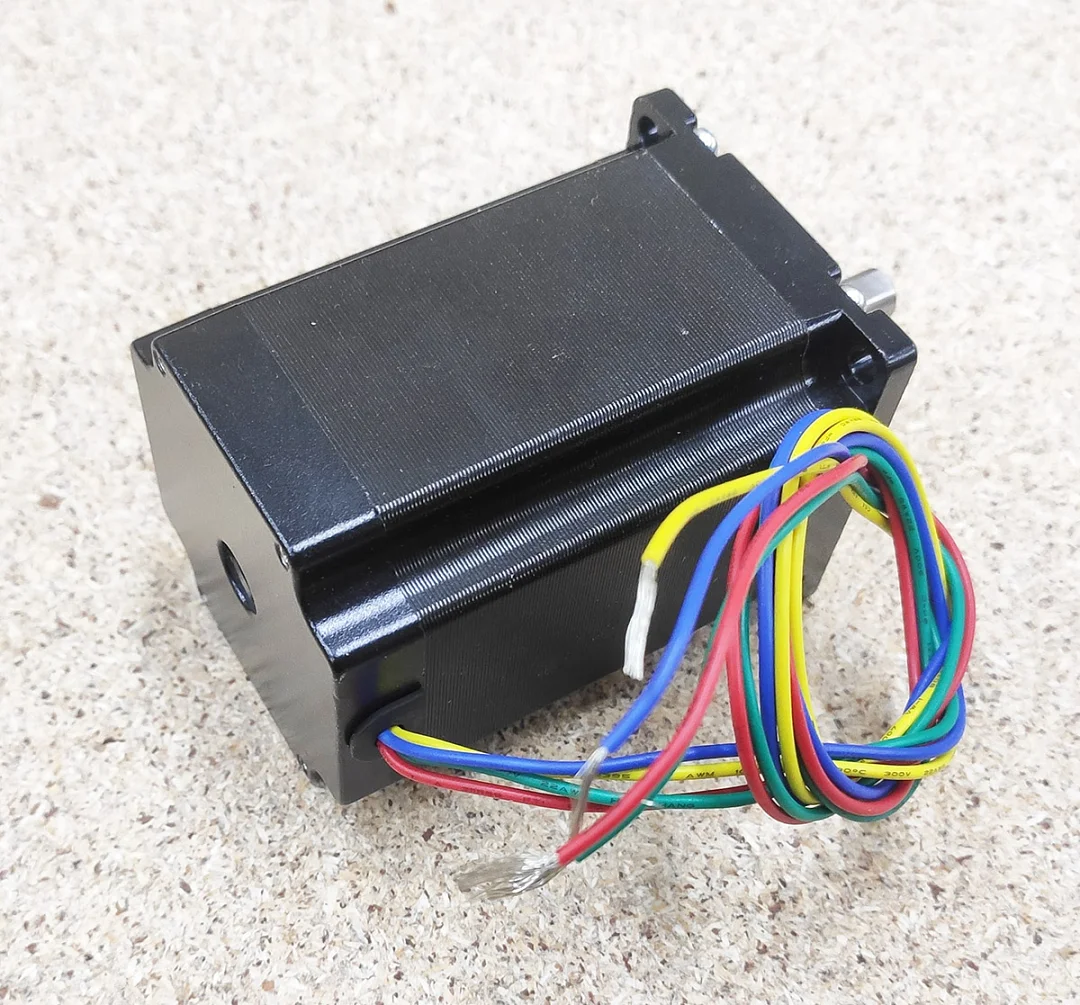

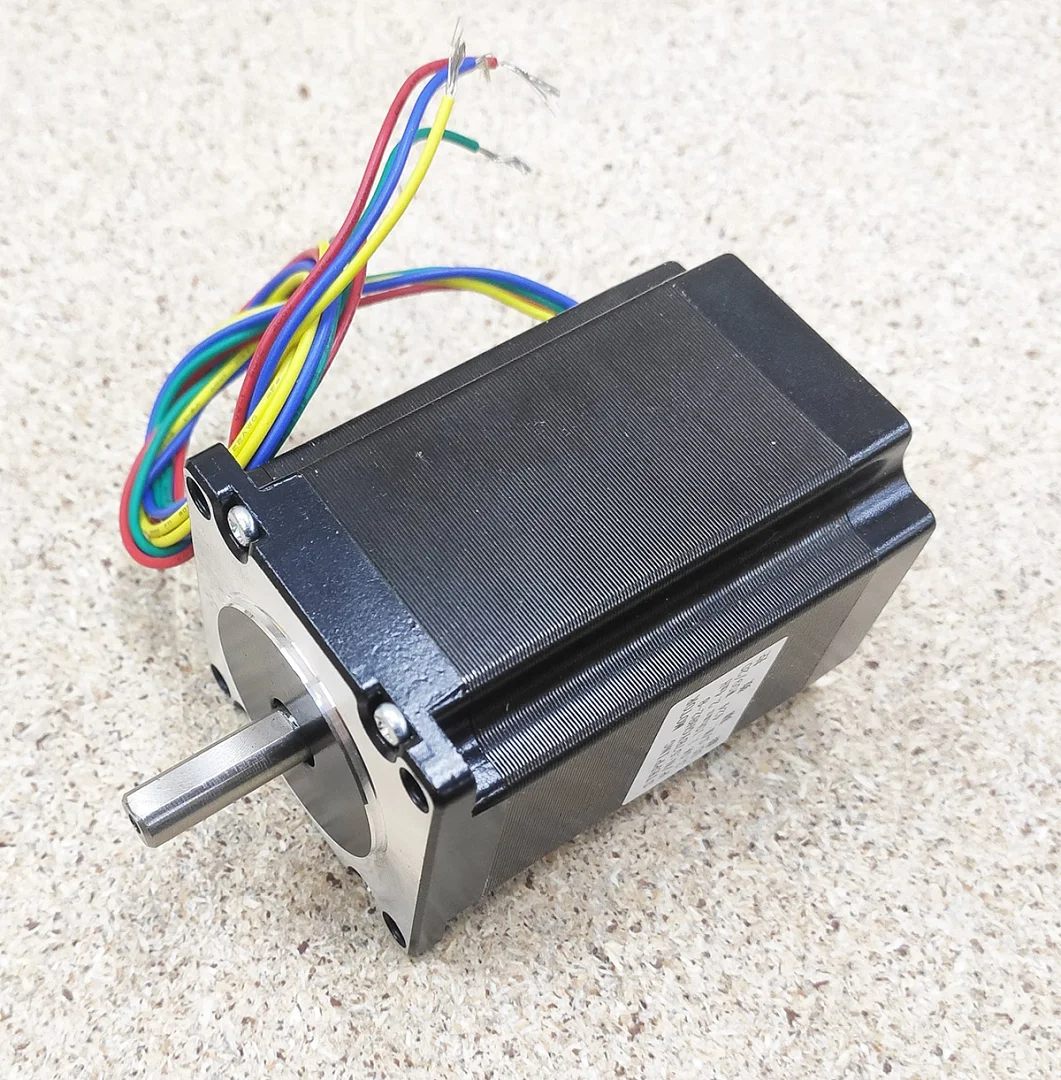

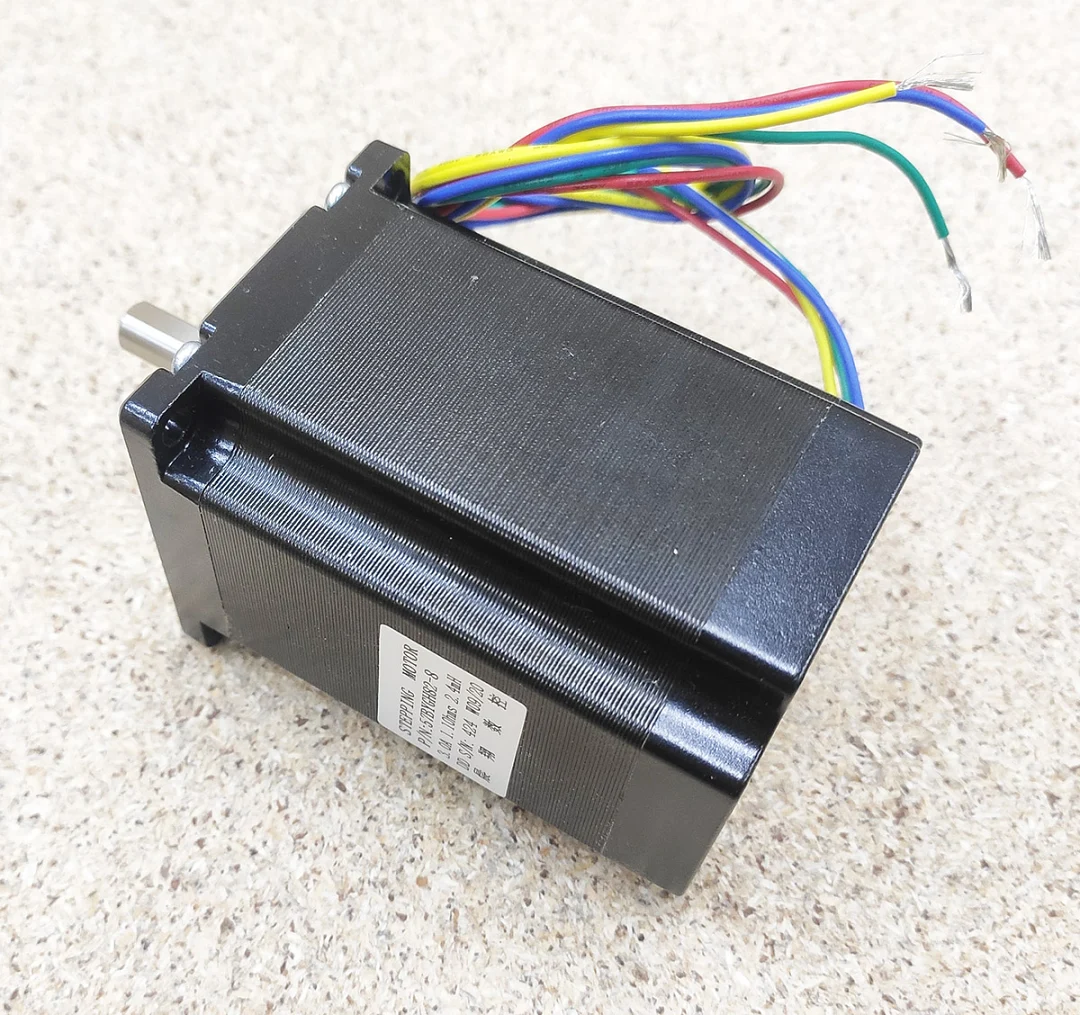

Двофазний гібридний кроковий двигун NEMA 23 з маркуванням 57BYGH82-8 у чорному корпусі. Утримувальний момент 2.2 Н·м, струм фази 3.0 А, крок 1.8°, 200 кроків на оберт, чотири виводи. Корпус довжиною 82 мм, вал 8 мм.

Електричні параметри

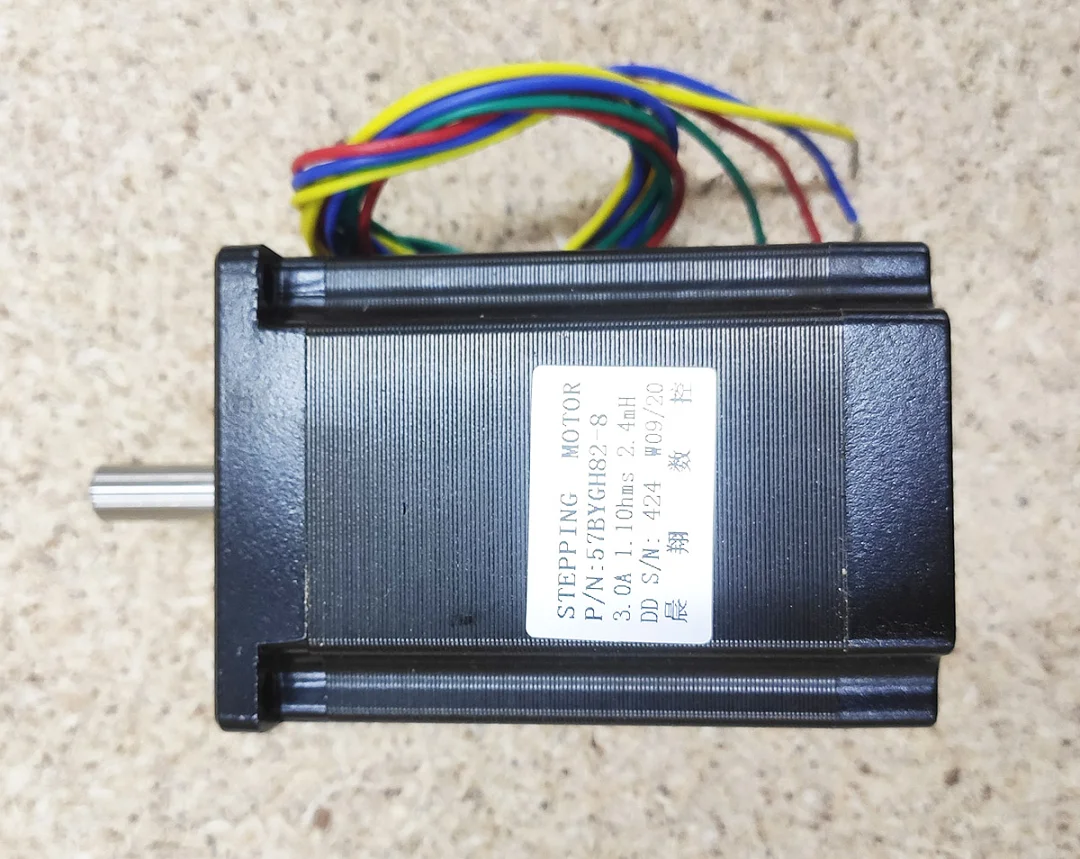

За табличкою опір обмотки 1.1 Ом, індуктивність 2.4 мГн. Номінальна напруга обмотки 3 x 1.1 = 3.3 В. За живлення 36 В струм 3 А наростає за 2.4 мГн x 3 А / 36 В = 0.2 мс, це швидше за повний крок на 600 об/хв (0.5 мс), тому двигун добре тримає момент на швидкості. Драйвер потрібен з піковим струмом від 3 x 1.41 = 4.2 А.

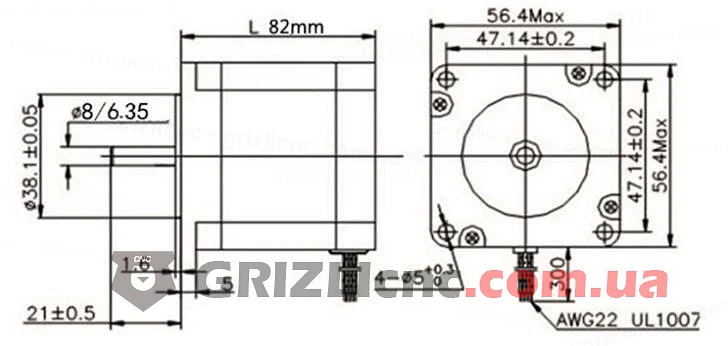

Розміри за кресленням

Фланець не більше 56.4 мм, чотири отвори Ø5 мм на відстані 47.14 ± 0.2 мм, посадковий буртик Ø38.1 ± 0.05 мм заввишки 1.6 мм. Вал виступає на 21 ± 0.5 мм. Виводи дротами AWG22 в ізоляції UL1007 довжиною 300 мм.

Підключення

Пари виводів перевіряють мультиметром: між дротами однієї обмотки прилад показує її опір, між дротами різних обмоток коло розірване. Якщо вісь їде у зворотний бік, міняють місцями два дроти однієї обмотки.

Де застосовувати

Осі X і Y фрезерних верстатів по деревині й пластику, портали лазерних і плазмових верстатів, вісь Z з гвинтом.
