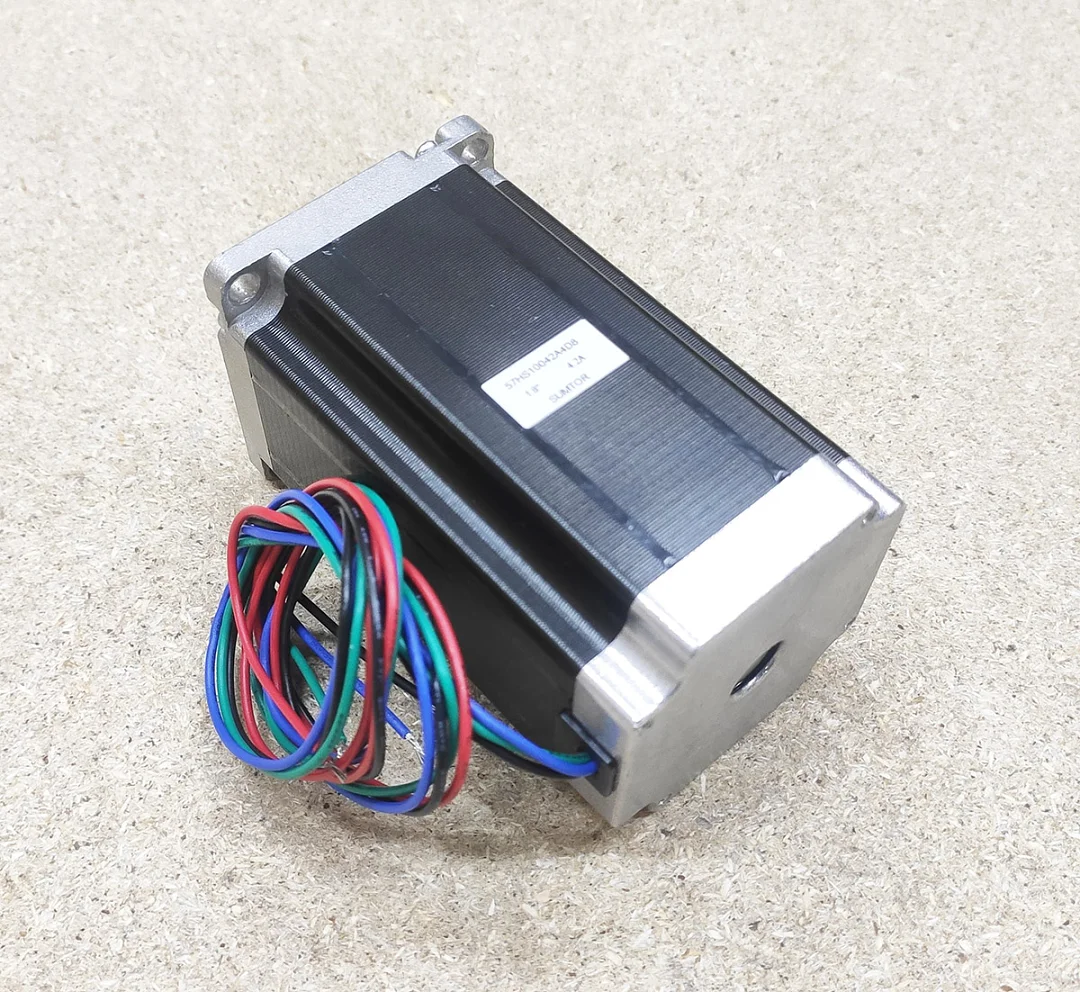

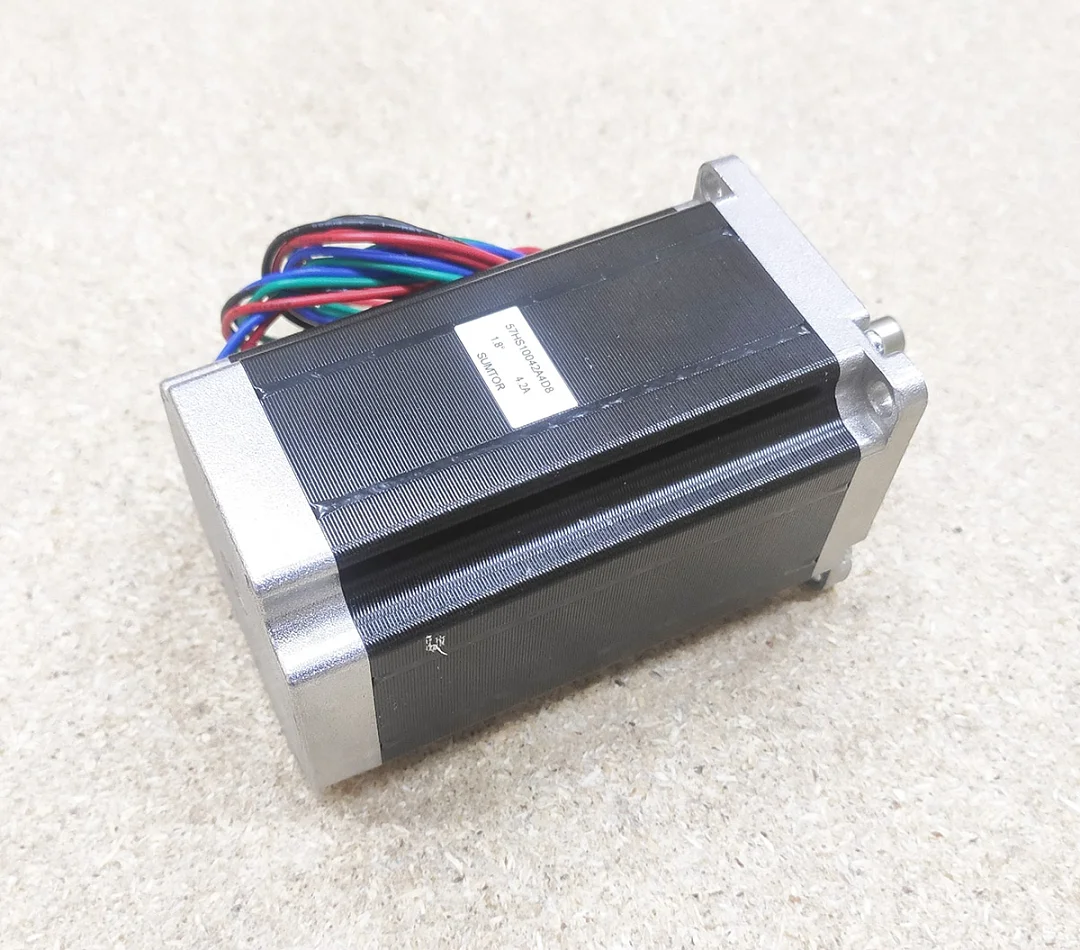

Двофазний гібридний кроковий двигун NEMA 23 з маркуванням 57HS10042A4D8. Утримувальний момент 2.5 Н·м, струм фази 4.2 А, крок 1.8°, 200 кроків на оберт, чотири виводи. Корпус довжиною 100 мм, вал 8 мм з лискою.
Електричні параметри
Опір обмотки 0.8 Ом, індуктивність 3 мГн, момент інерції ротора 680 г·см², маса 1.25 кг. Номінальна напруга обмотки 4.2 x 0.8 = 3.36 В. Обмотка на великий струм з малою індуктивністю швидко набирає струм і зберігає момент на високих обертах краще, ніж двигун тієї самої довжини на 3 А.
Драйвер
Драйвер потрібен з піковим струмом від 4.2 x 1.41 = 5.9 А. Драйвер на 4.2 А пікового струму дасть двигуну лише 3 А діючого струму, це 71% номіналу, і момент упаде разом зі струмом.
Розміри й посадка

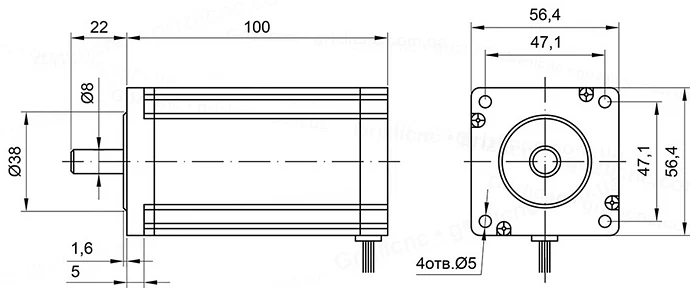

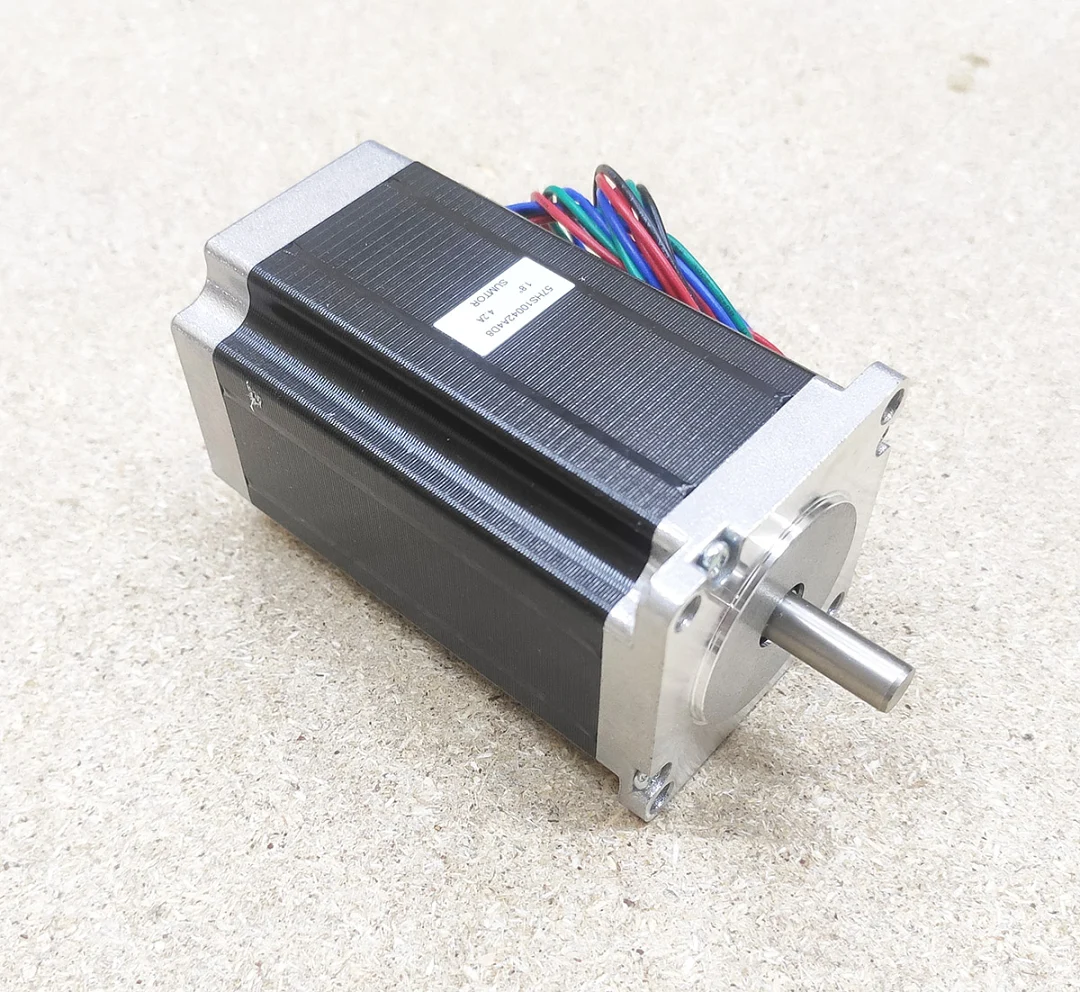

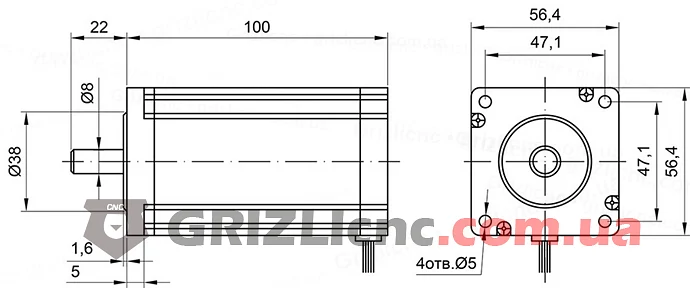

Фланець 56.4 мм, чотири наскрізні отвори Ø5 мм на відстані 47.1 мм, посадковий буртик Ø38 мм заввишки 1.6 мм. Вал 8 мм виступає на 22 мм.
Підключення

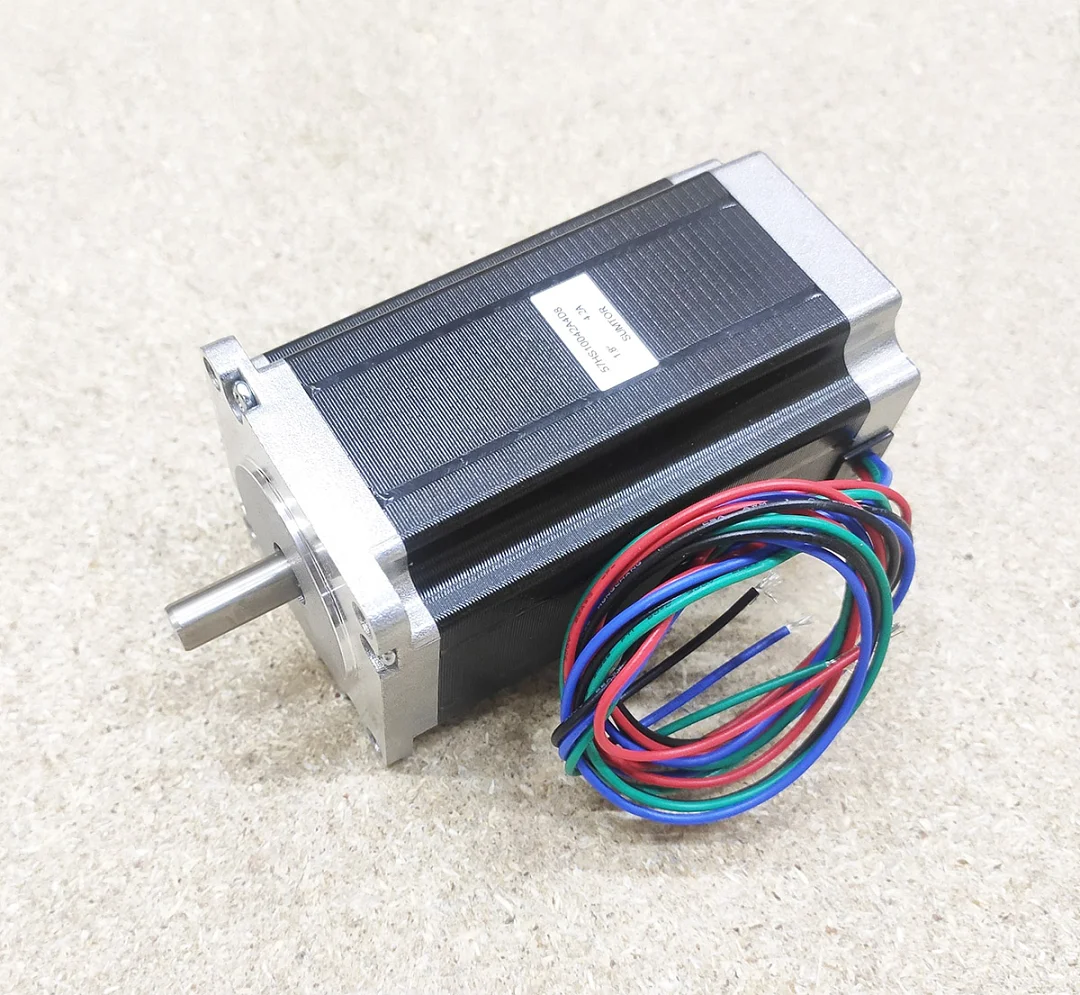

Пари виводів перевіряють мультиметром: між дротами однієї обмотки прилад показує її опір, між дротами різних обмоток коло розірване. Якщо вісь їде у зворотний бік, міняють місцями два дроти однієї обмотки.
Де застосовувати
Портали фрезерних верстатів по деревині й алюмінію з рейкою або пасом, швидкі осі плазмових і лазерних верстатів, вісь Z з важким шпинделем.
