Кроковий двигун NEMA 17 0.55 Н·м, 1.7 А, довжина 48 мм, вал 5 мм

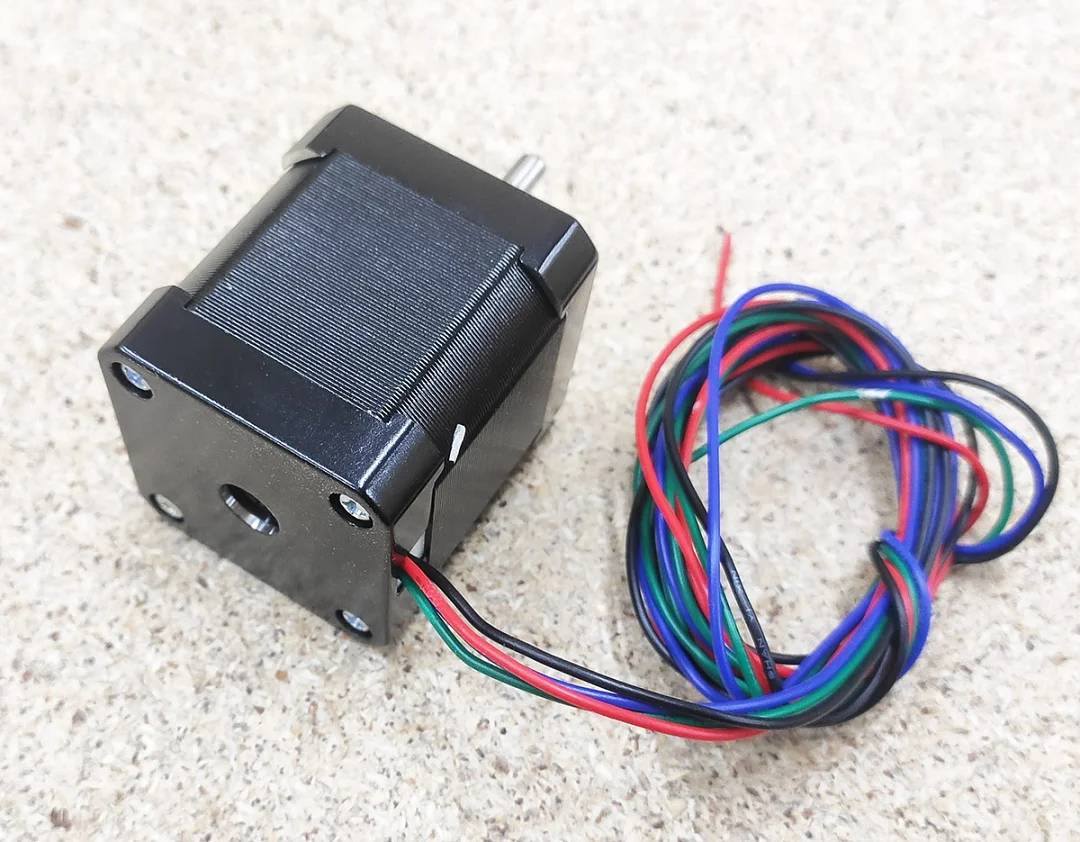

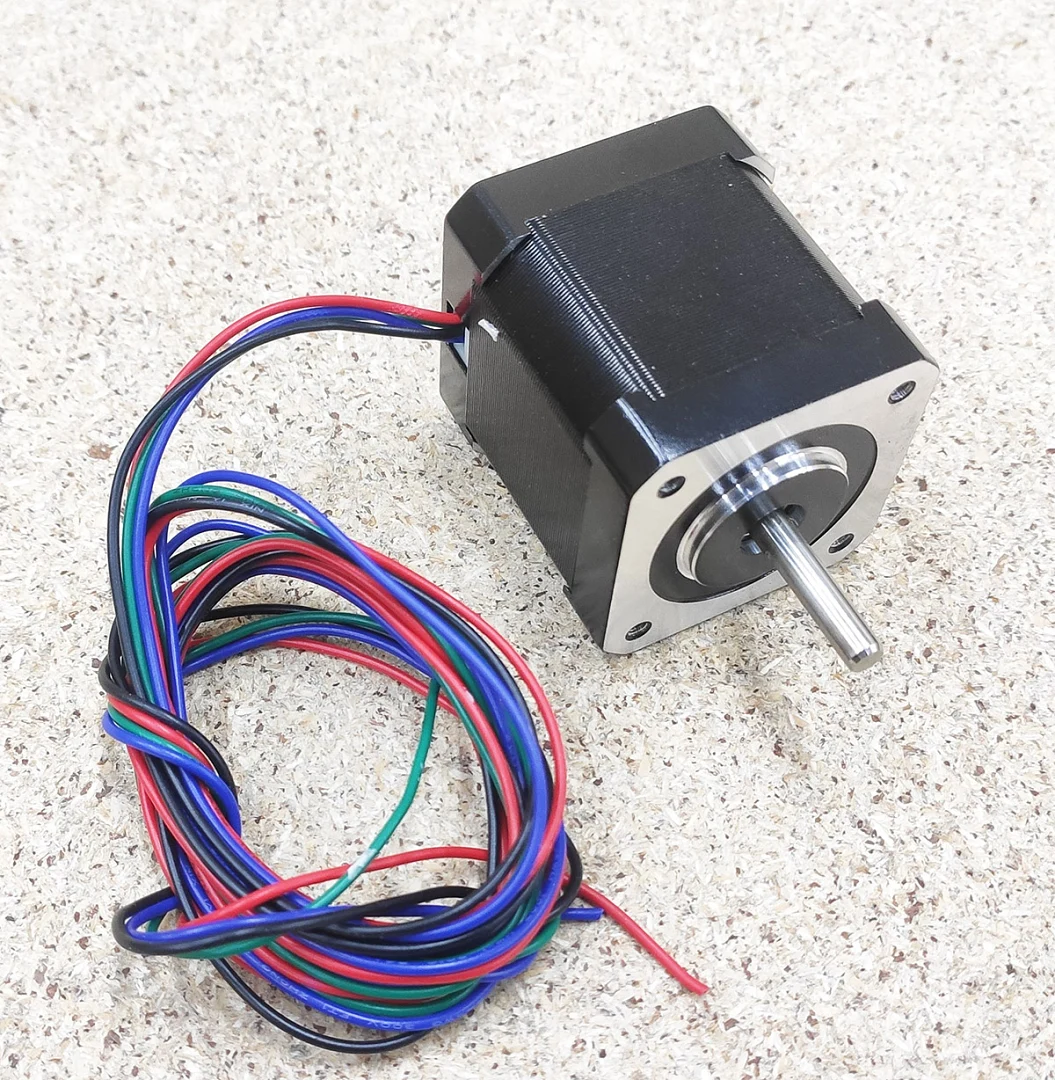

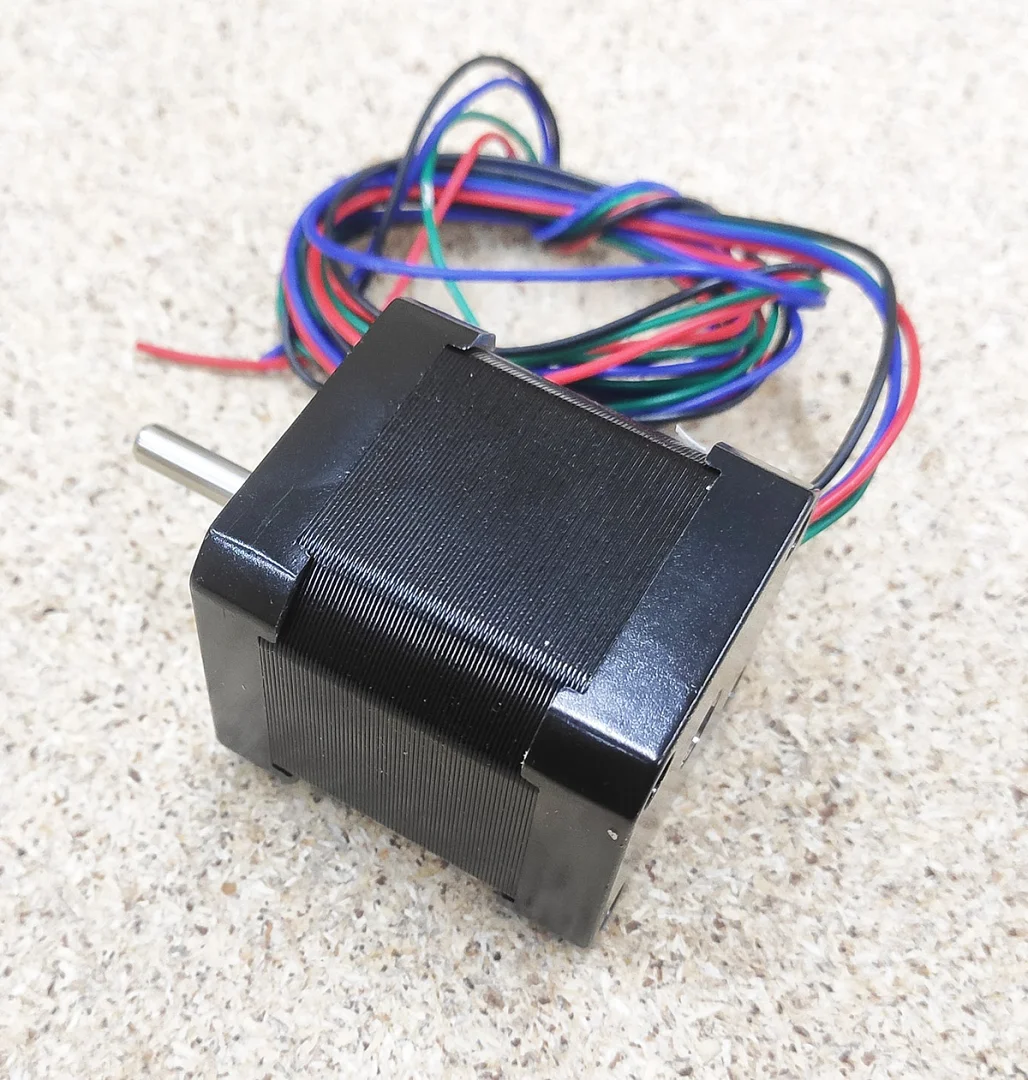

Двофазний гібридний кроковий двигун NEMA 17 у чорному корпусі. Утримувальний момент 0.55 Н·м, струм фази 1.7 А, крок 1.8°, 200 кроків на оберт, чотири виводи. Довжина корпусу до 48 мм.

Розміри за кресленням

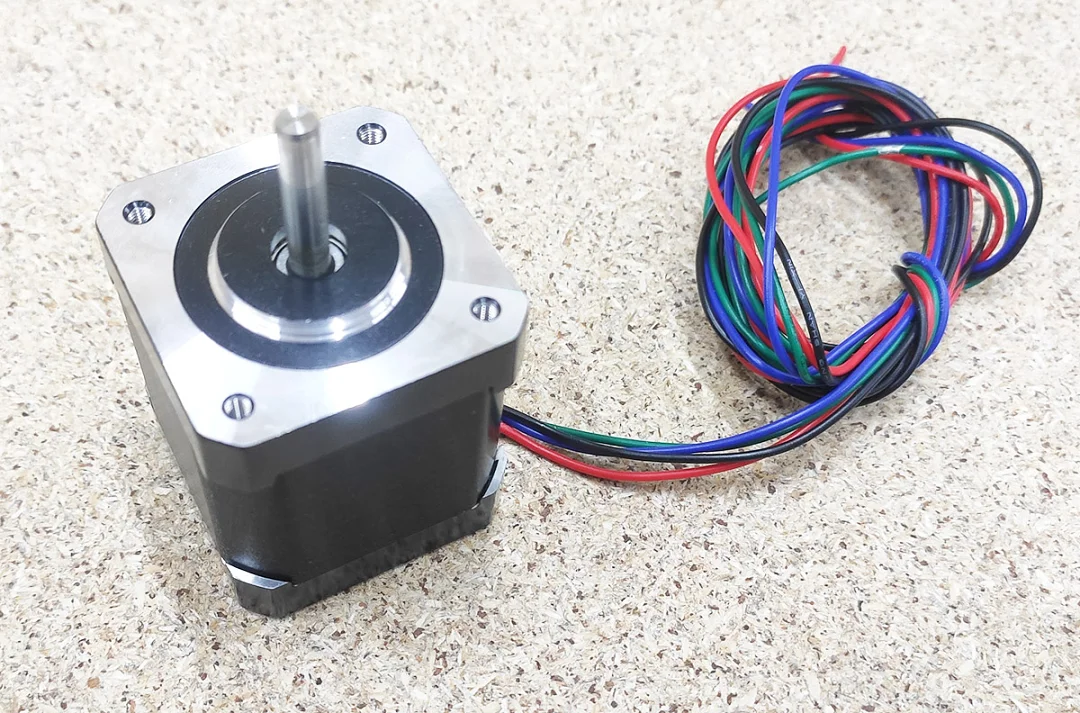

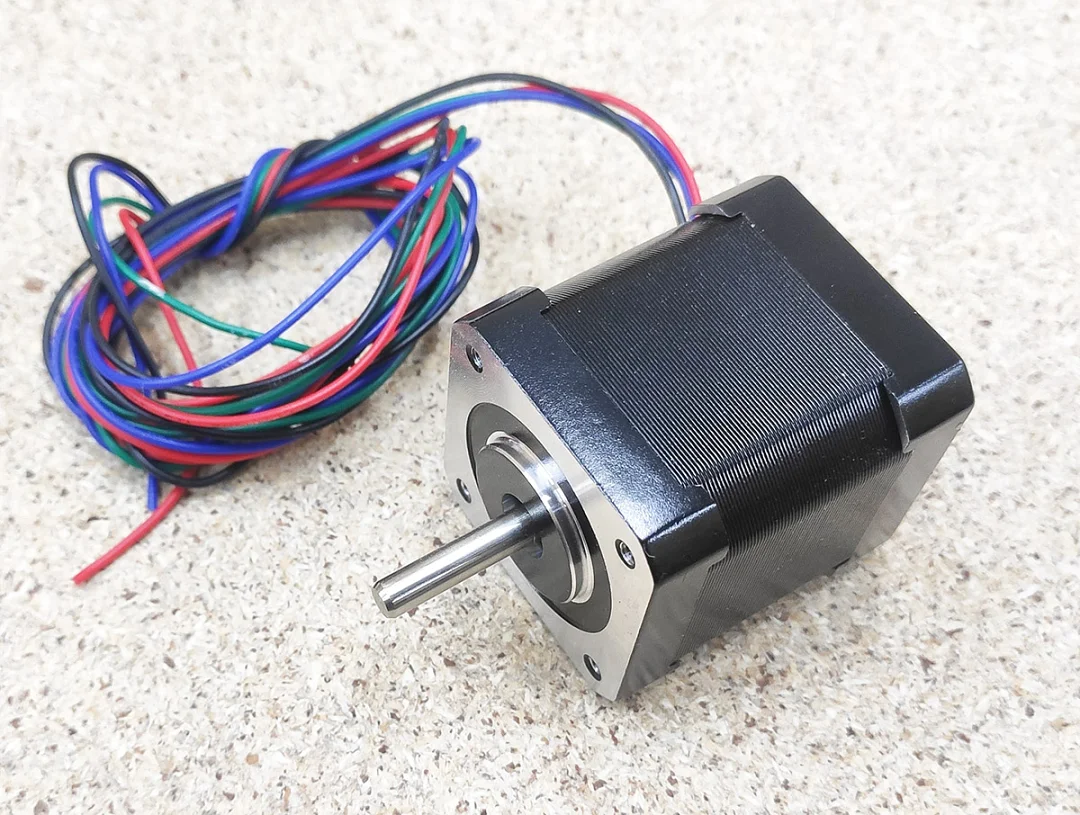

Фланець 42.3 мм, чотири різьбові отвори M3 глибиною 4.5 мм на відстані 31 ± 0.1 мм. Посадковий буртик Ø22 мм заввишки 2 мм. Вал Ø5 мм з допуском -0.012 мм виступає на 23 ± 0.5 мм. Виводи дротами AWG26 в ізоляції UL1007.

Підключення й драйвер

Чотири дроти це дві обмотки. Пари знаходять мультиметром: між виводами однієї обмотки прилад показує її опір, між виводами різних обмоток коло розірване. Струм на драйвері виставляють не вище 1.7 А. Драйвери, які вставляються в плату 3D-принтера або гравера, за такого струму ставлять з радіатором.

Кріплення

Довжину гвинта M3 беруть рівною товщині кронштейна плюс 3-4 мм: довший гвинт упреться в дно отвору глибиною 4.5 мм і не притисне двигун. Отвір під буртик у кронштейні роблять діаметром 22 мм з малим зазором, щоб вал стояв співвісно зі шківом або гвинтом.

Де застосовувати

Осі X, Y і Z 3D-принтерів, портали лазерних граверів, легкі осі з пасом GT2 або гвинтом T8, поворотні столи й дозатори.
