Шаговый двигатель NEMA 17 0.55 Н·м, 1.7 А, длина 48 мм, вал 5 мм

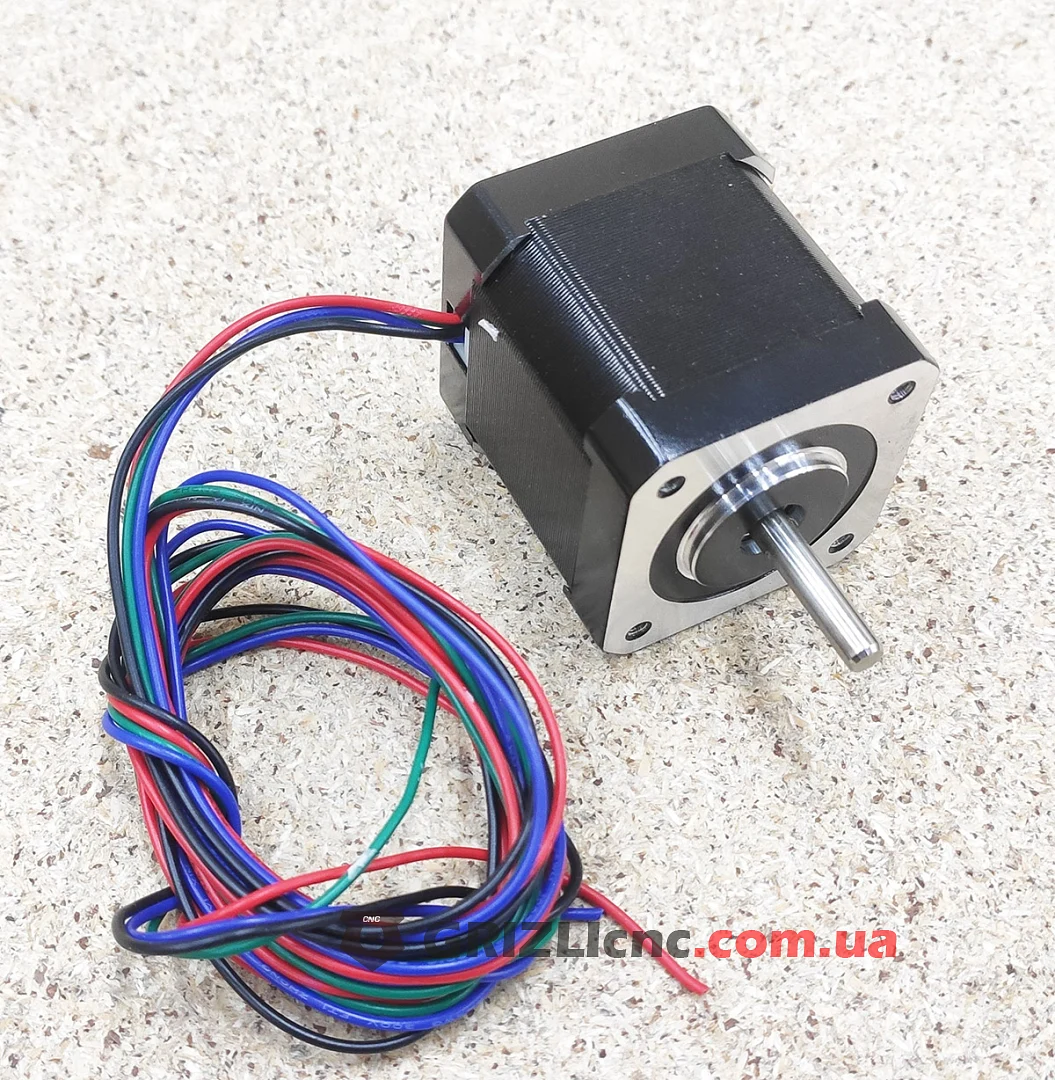

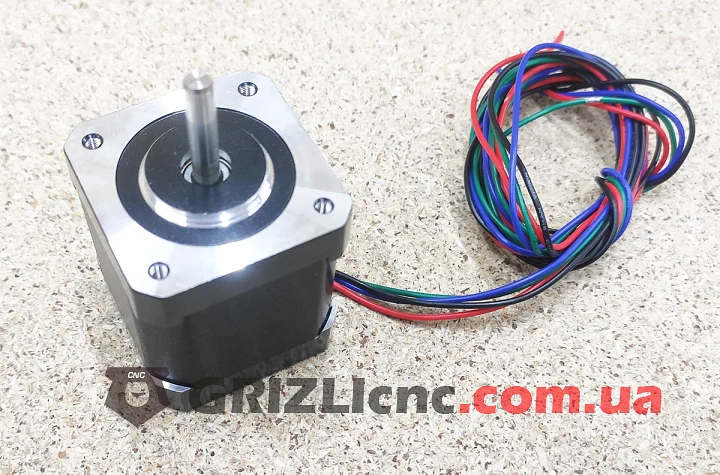

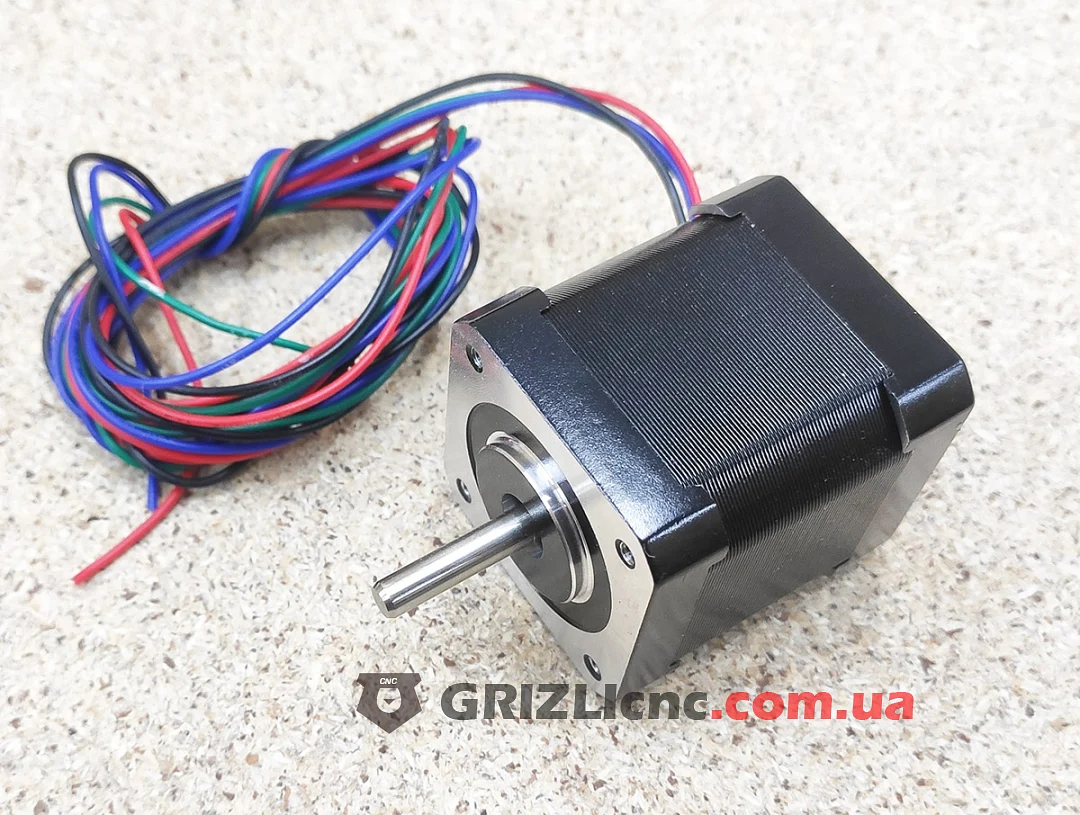

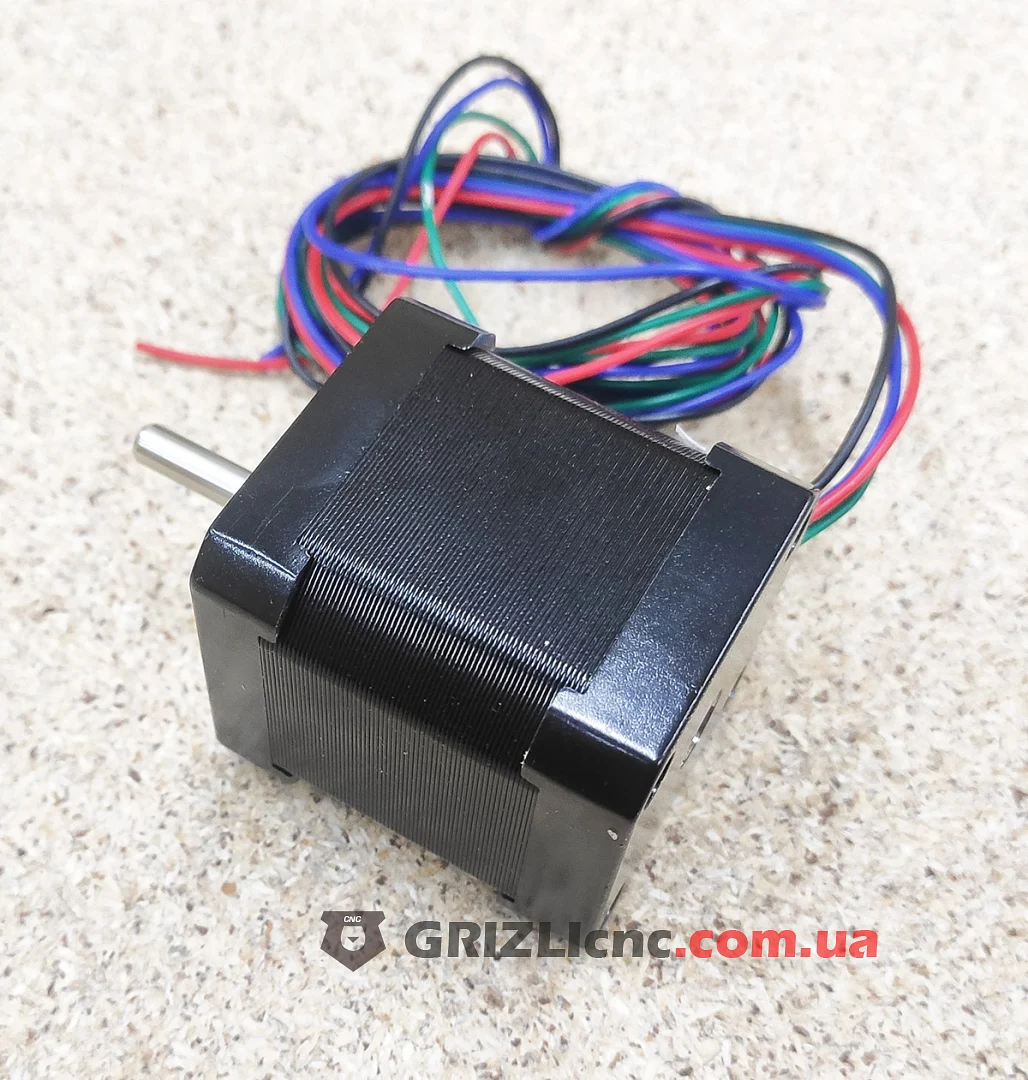

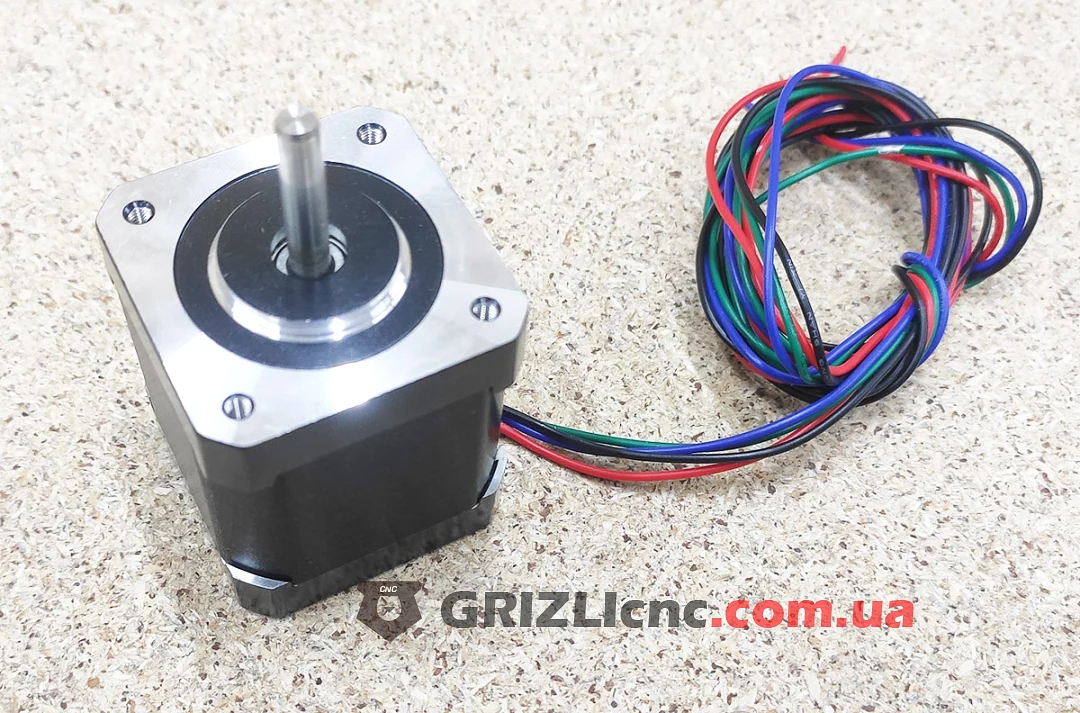

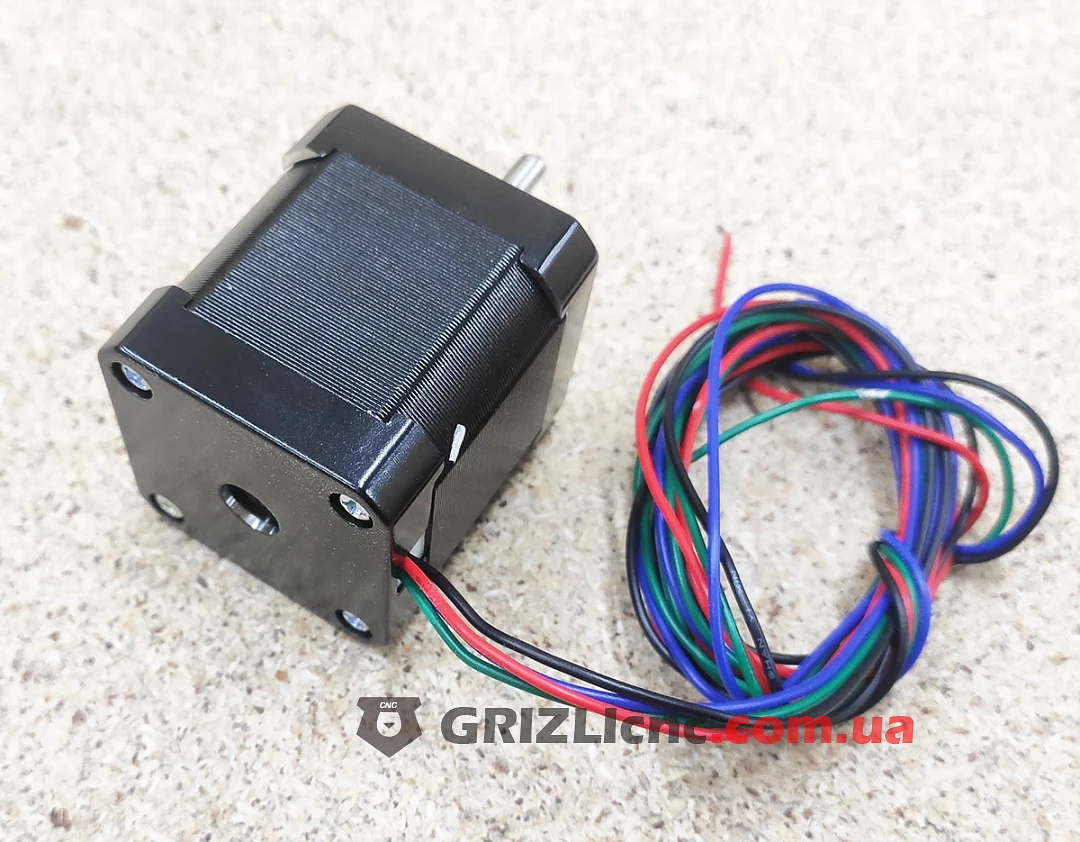

Двухфазный гибридный шаговый двигатель NEMA 17 в чёрном корпусе. Удерживающий момент 0.55 Н·м, ток фазы 1.7 А, шаг 1.8°, 200 шагов на оборот, четыре вывода. Длина корпуса до 48 мм.

Размеры по чертежу

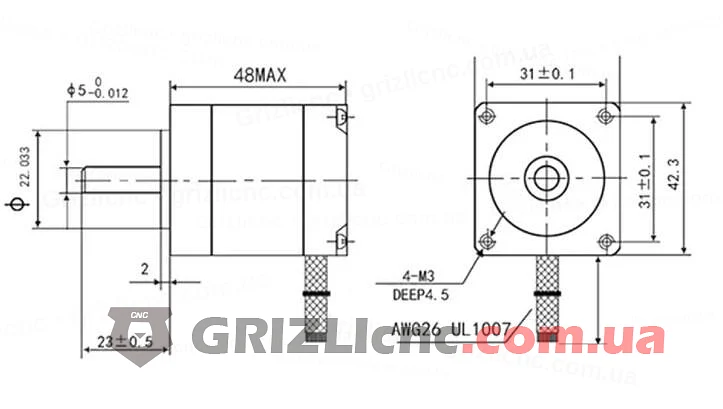

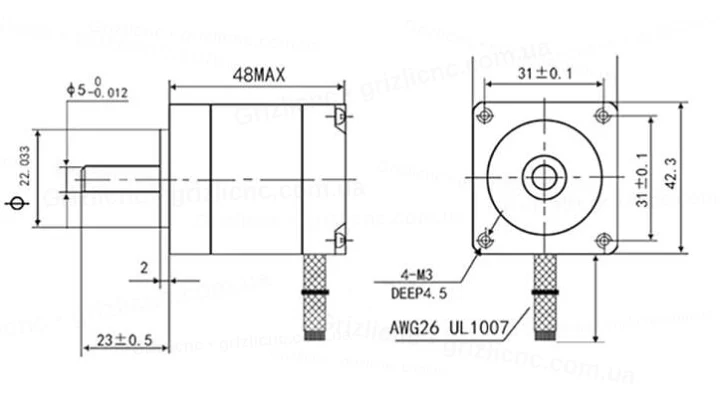

Фланец 42.3 мм, четыре резьбовых отверстия M3 глубиной 4.5 мм на расстоянии 31 ± 0.1 мм. Посадочный буртик Ø22 мм высотой 2 мм. Вал Ø5 мм с допуском -0.012 мм выступает на 23 ± 0.5 мм. Выводы проводами AWG26 в изоляции UL1007.

Подключение и драйвер

Четыре провода это две обмотки. Пары находят мультиметром: между выводами одной обмотки прибор показывает её сопротивление, между выводами разных обмоток цепь разорвана. Ток на драйвере выставляют не выше 1.7 А. Драйверы, которые вставляются в плату 3D-принтера или гравера, при таком токе ставят с радиатором.

Крепёж

Длину винта M3 берут равной толщине кронштейна плюс 3-4 мм: винт длиннее упрётся в дно отверстия глубиной 4.5 мм и не прижмёт двигатель. Отверстие под буртик в кронштейне делают диаметром 22 мм с малым зазором, чтобы вал стоял соосно со шкивом или винтом.

Где применять

Оси X, Y и Z 3D-принтеров, порталы лазерных граверов, лёгкие оси с ремнём GT2 или винтом T8, поворотные столы и дозаторы.
