Кроковий двигун NEMA 17 0.44 Н·м, 1.3 А, довжина 40 мм, вал 5 мм

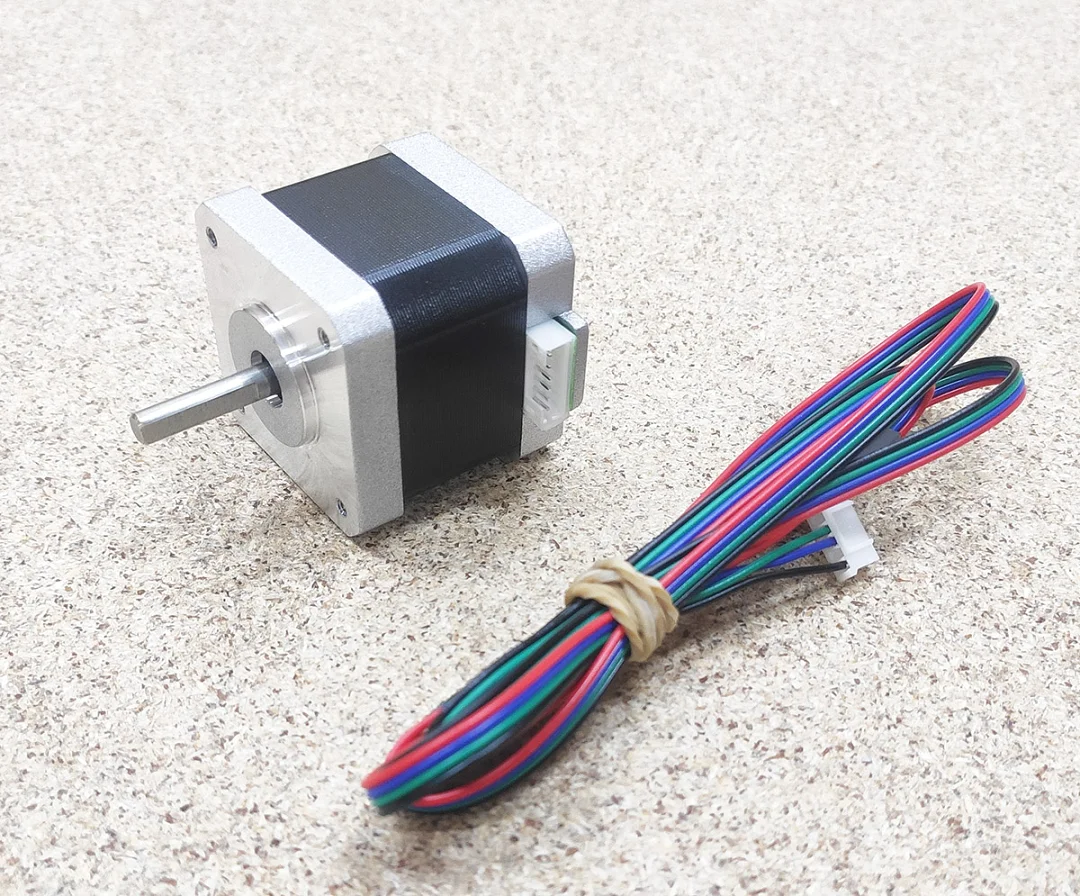

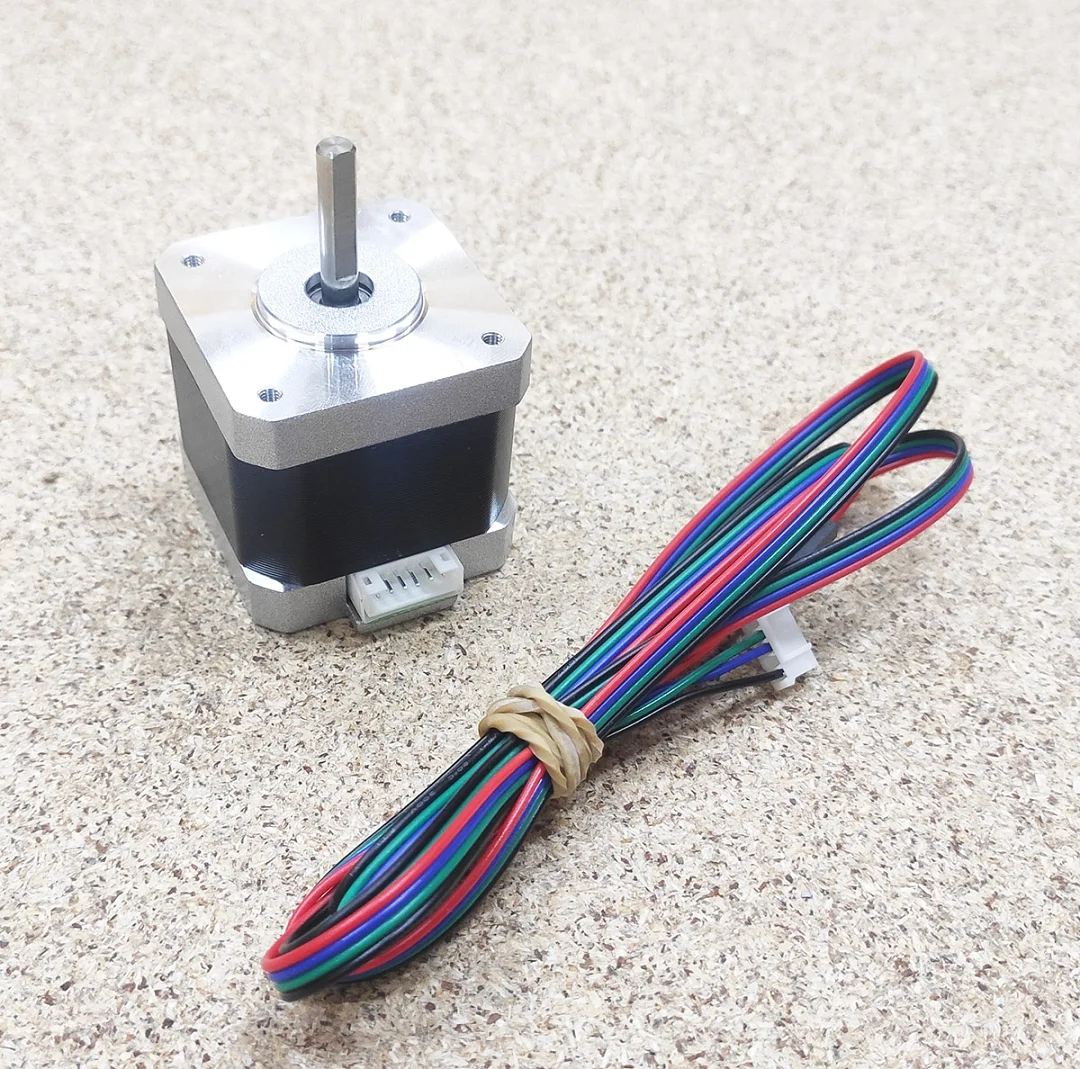

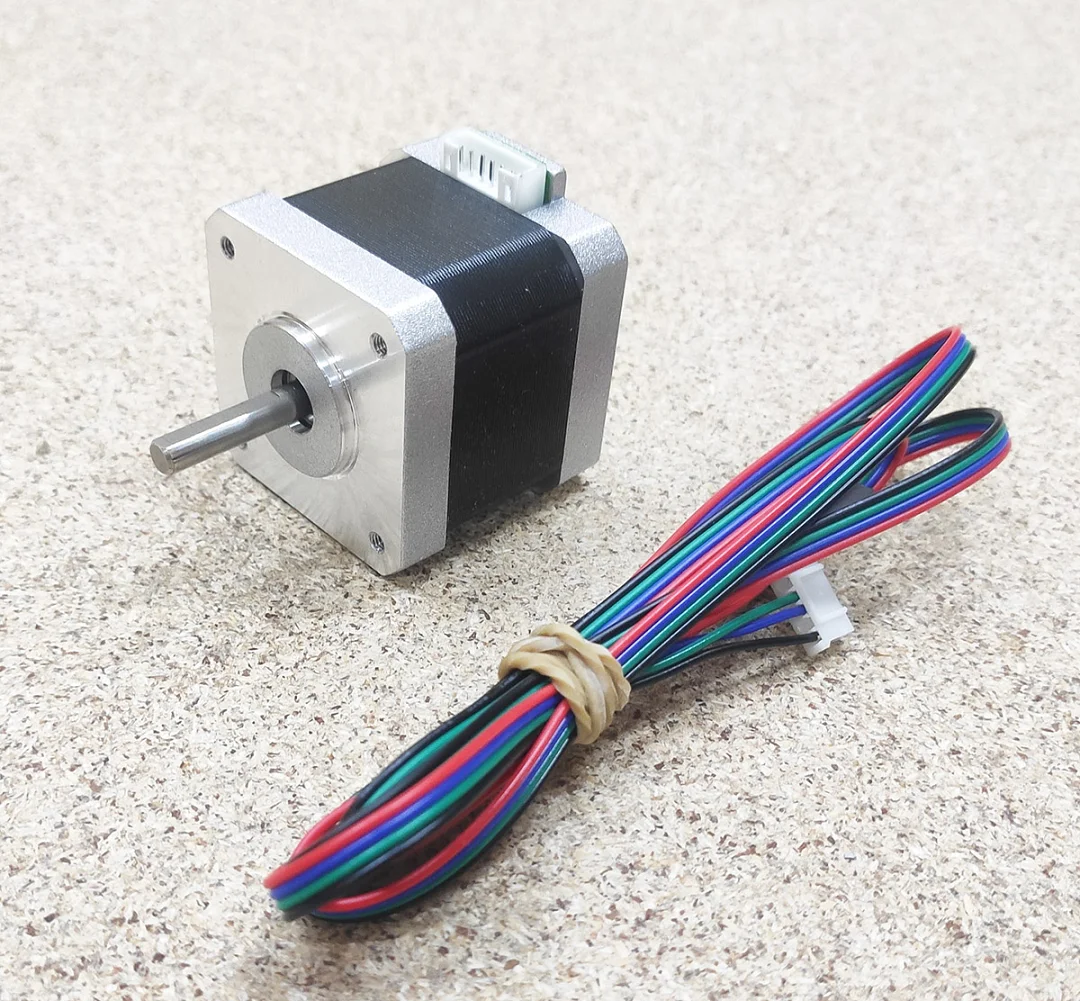

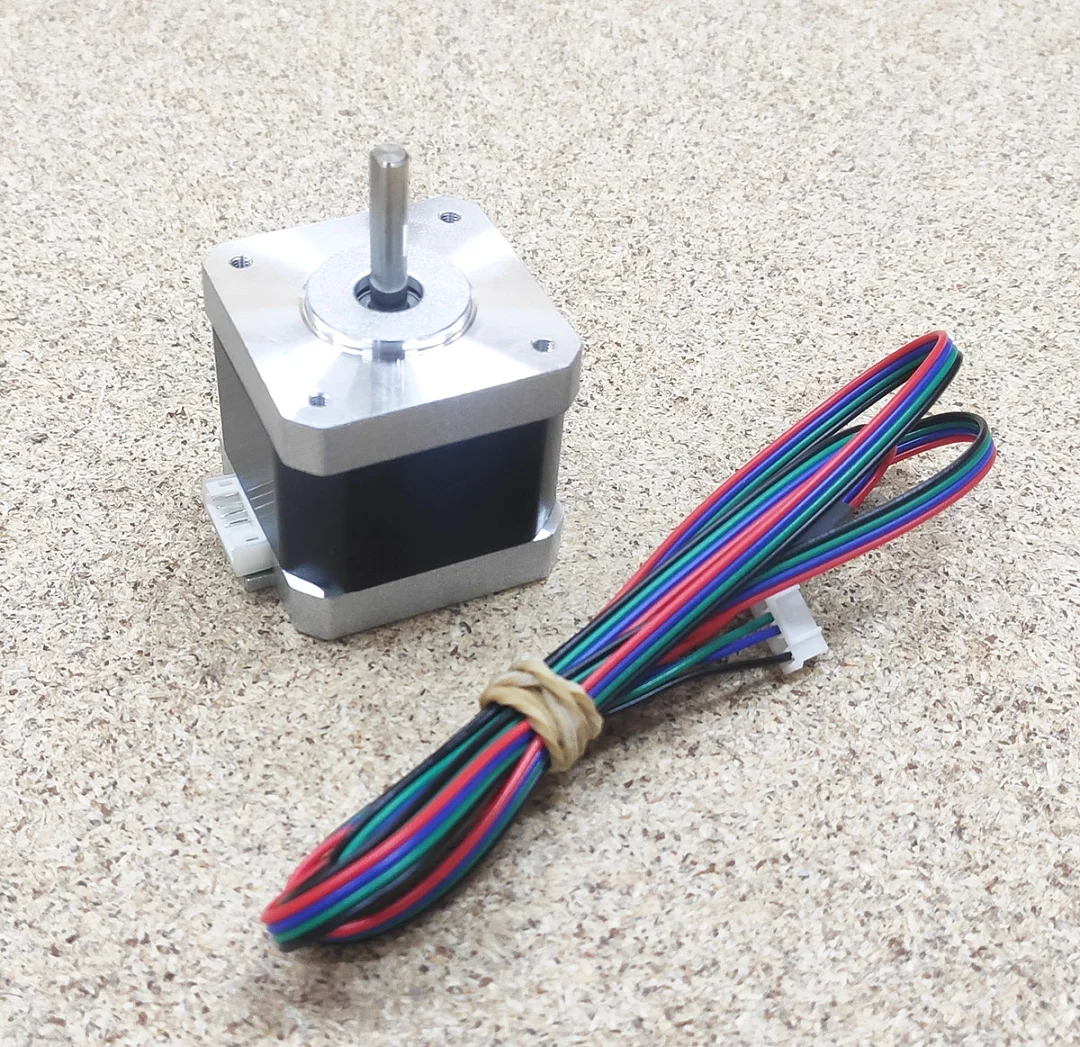

Двофазний гібридний кроковий двигун NEMA 17 з коротким корпусом 40 мм. Утримувальний момент 0.44 Н·м, струм фази 1.3 А, крок 1.8°, 200 кроків на оберт, вал 5 мм. Дроти підключаються роз’ємом на корпусі, кабель знімний.

Чим зручний короткий корпус

Двигун довжиною 40 мм легший і коротший за двигун 48 мм за того самого фланця 42 мм. Його ставлять там, де важливі маса й габарит: на екструдер із прямою подачею прутка, на рухому каретку, у поворотні механізми й дозатори. Момент на 0.12 Н·м менший, ніж у двигуна 48 мм, тому для осей з важкою кареткою беруть довший двигун.

Роз’єм і кабель

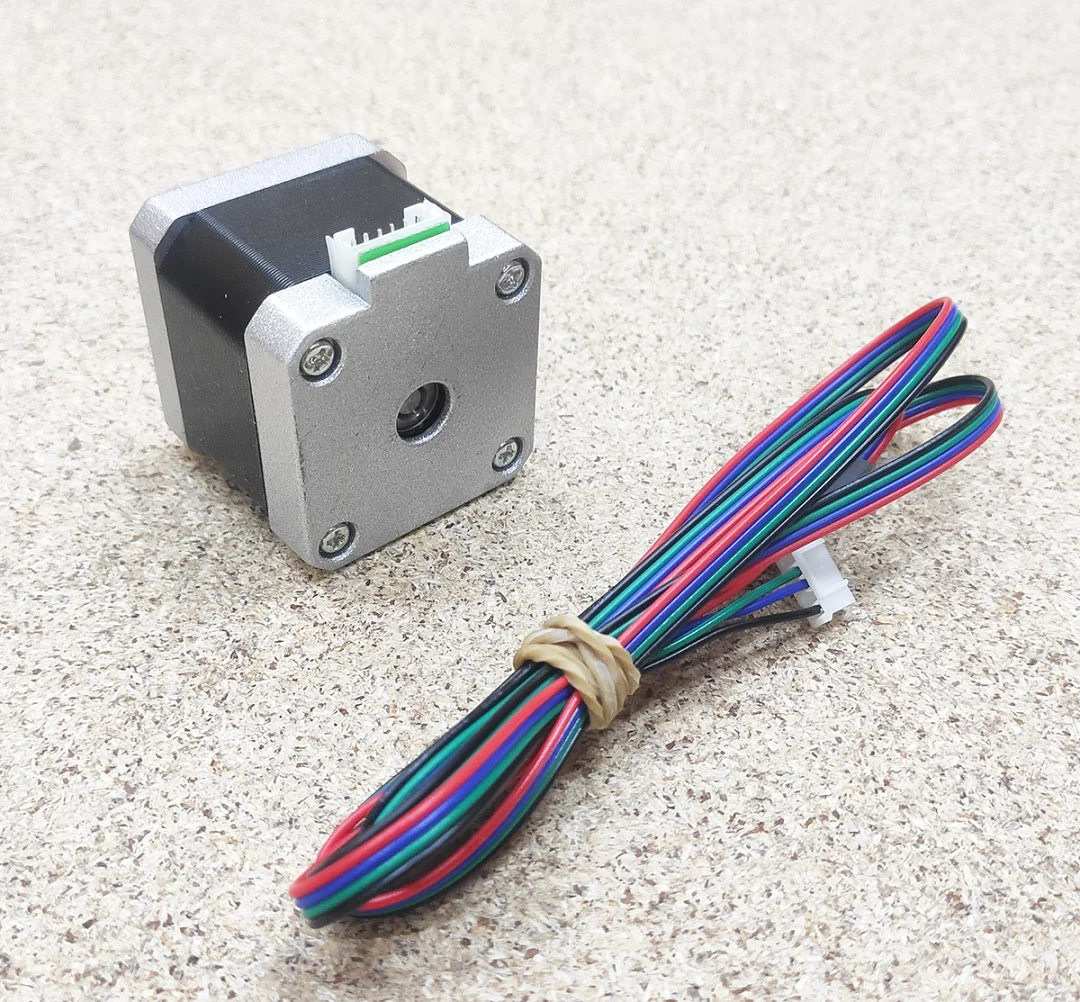

Знімний кабель міняють без зняття двигуна, це зручно на рухомій каретці й у кабель-каналі. Порядок контактів на двох кінцях кабелю буває різним: перед підключенням до плати пари виводів перевіряють мультиметром. За неправильної розпіновки двигун гуде й тремтить на місці. Роз’єм не від’єднують за увімкненого драйвера.

Драйвер і кріплення

Струм на драйвері виставляють не вище 1.3 А, за такого струму підходять драйвери, які вставляються в плату 3D-принтера або гравера. Фланець 42 мм з чотирма різьбовими отворами M3 на відстані 31 мм і буртиком 22 мм, тому підходять ті самі кронштейни, шківи GT2 і муфти 5 мм, що й для інших NEMA 17.
