Шаговый двигатель NEMA 17 0.44 Н·м, 1.3 А, длина 40 мм, вал 5 мм

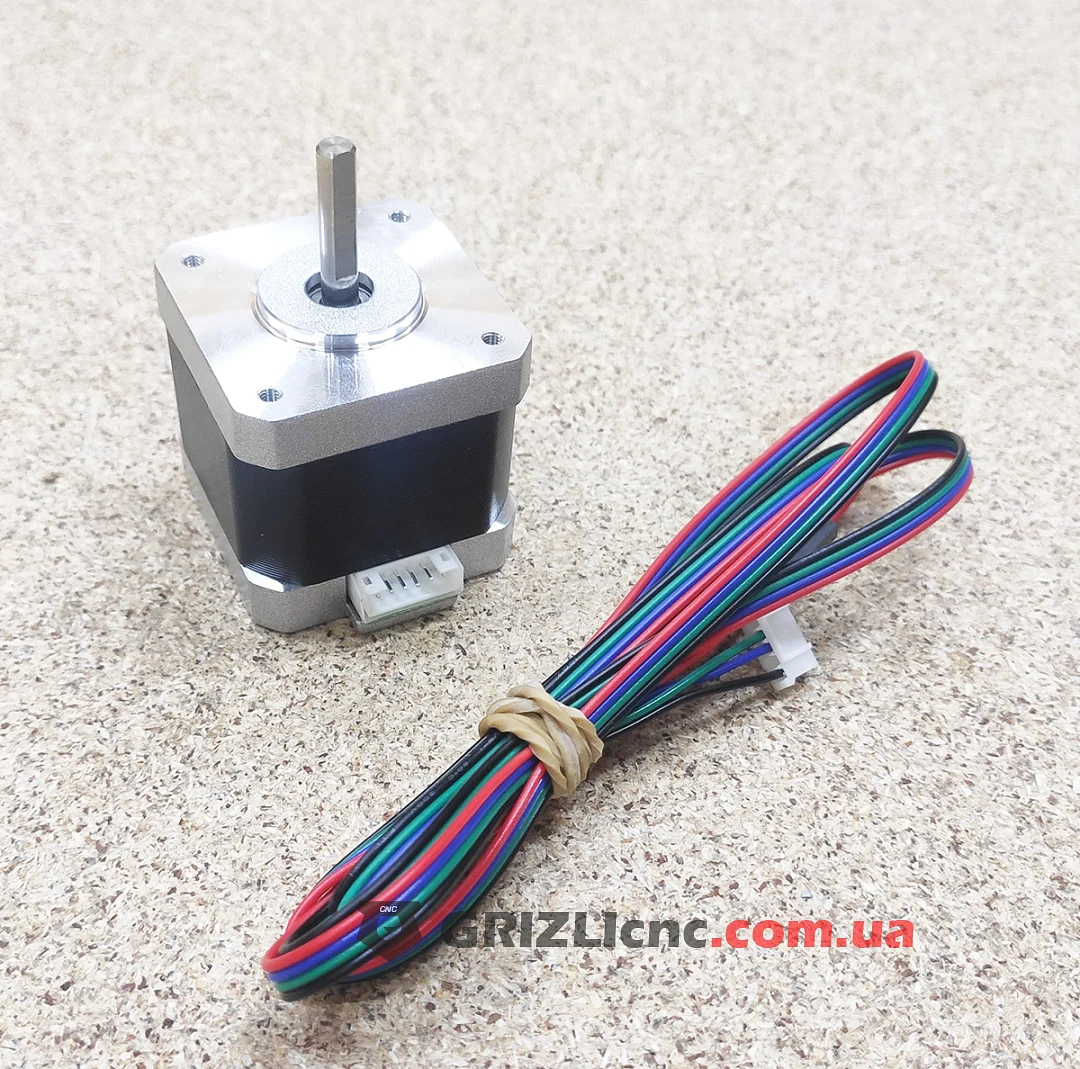

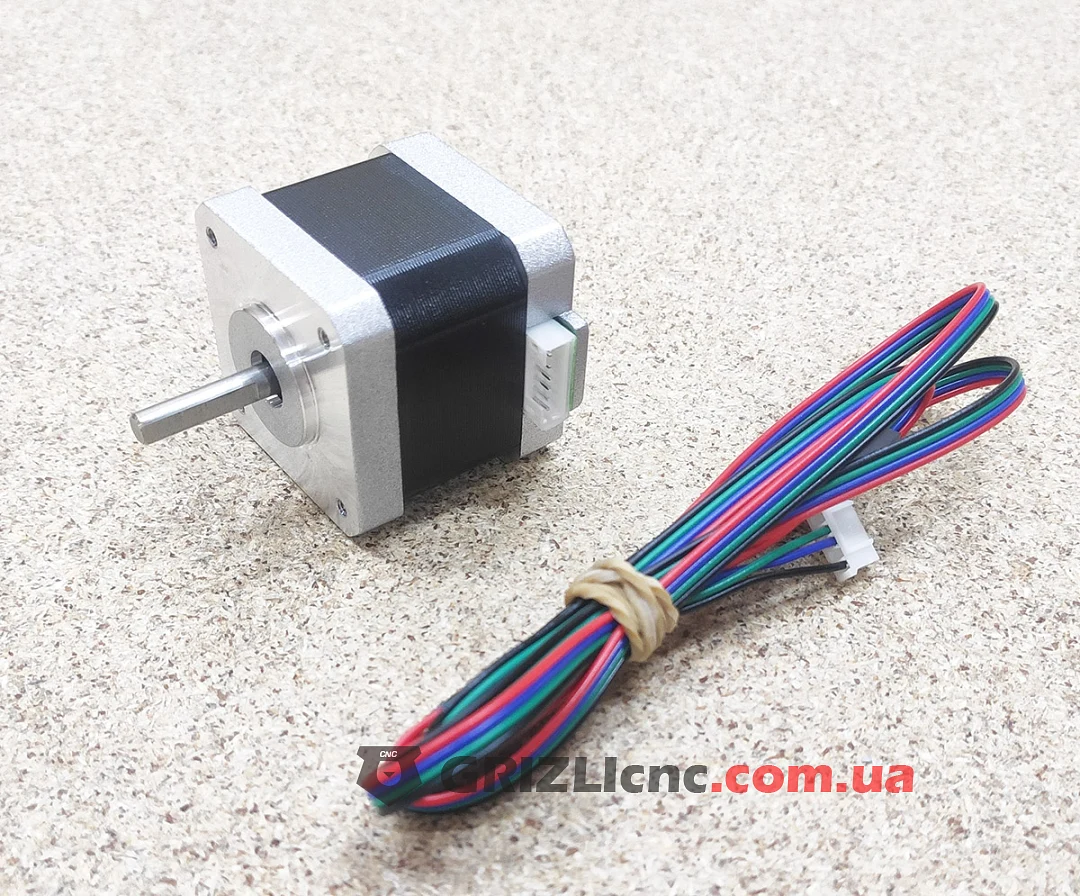

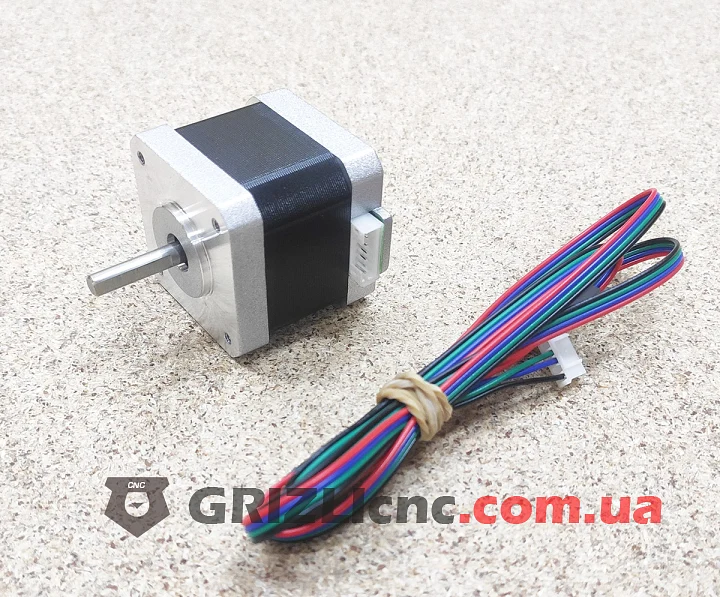

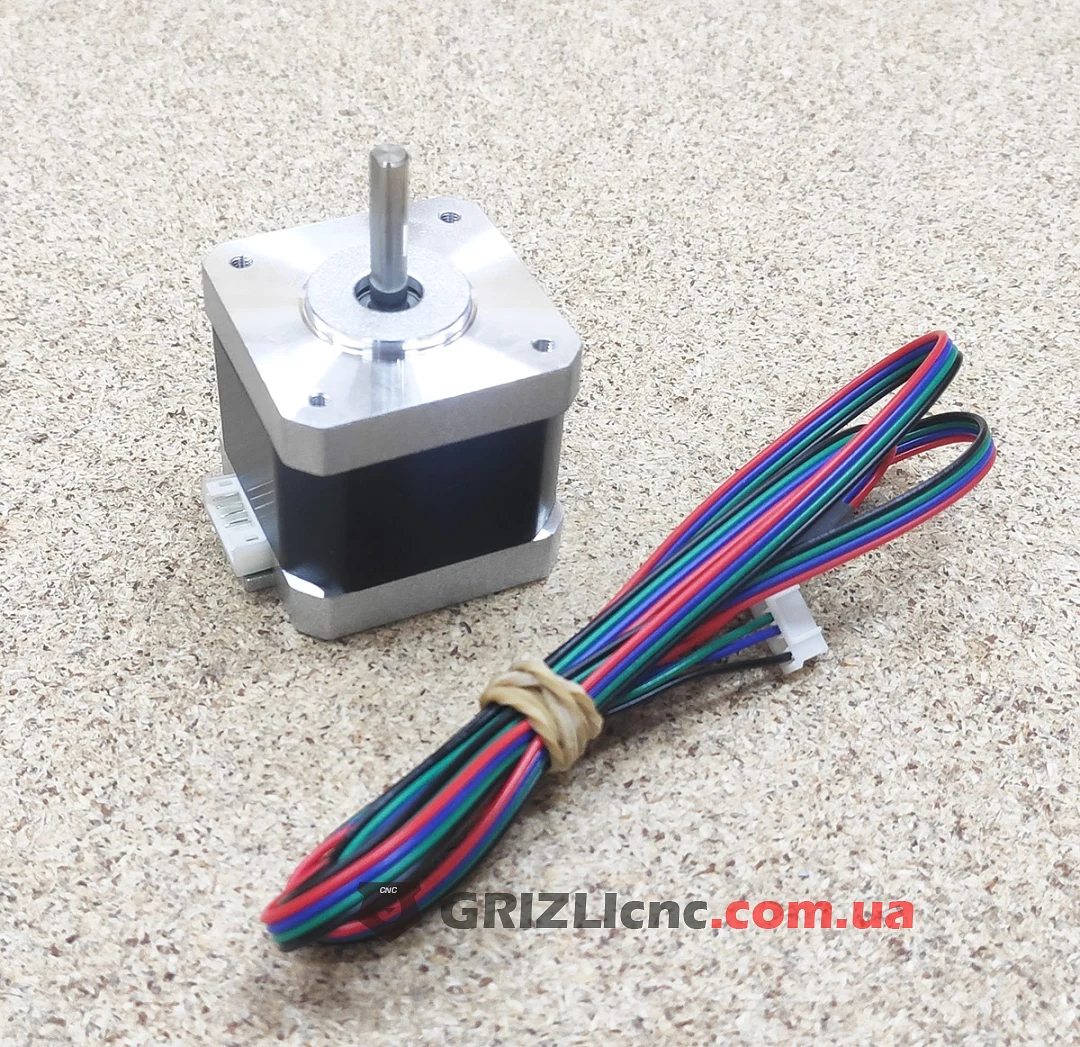

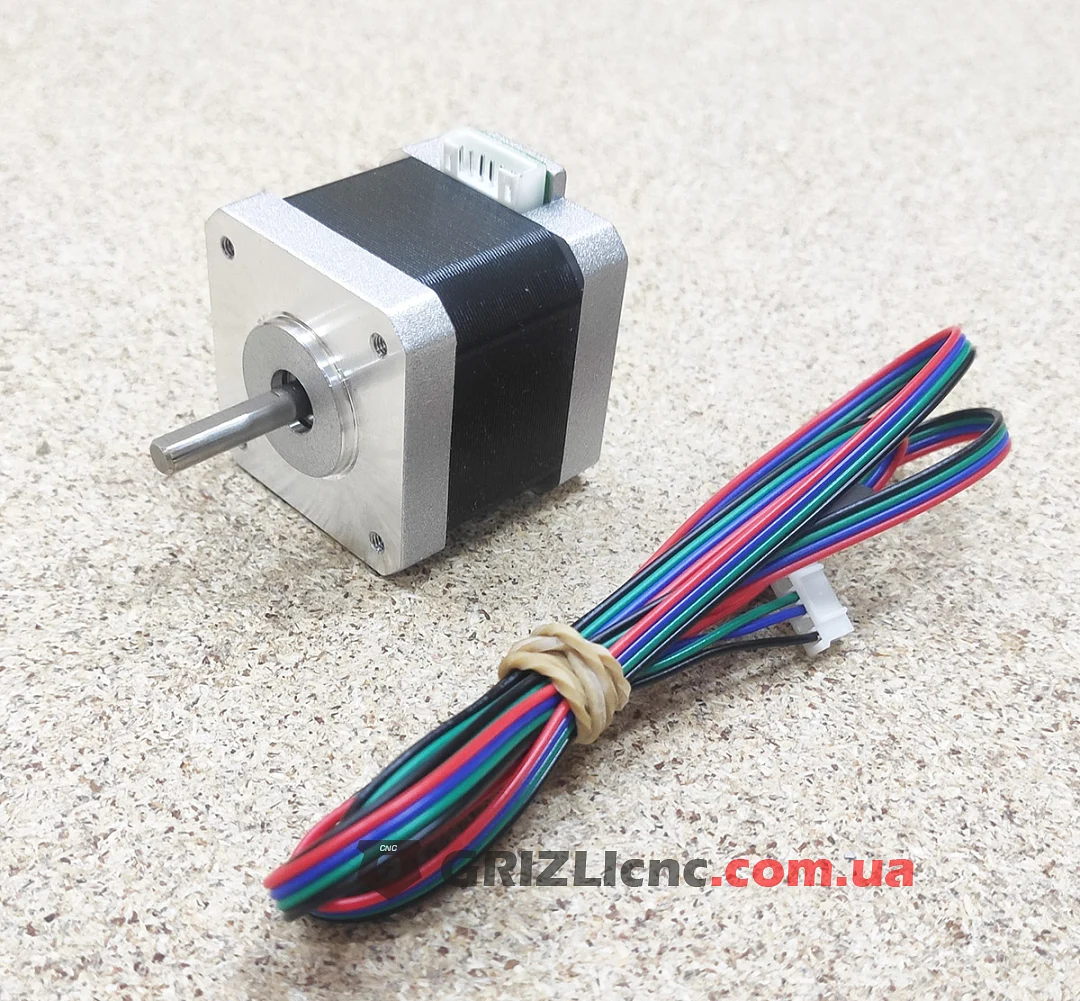

Двухфазный гибридный шаговый двигатель NEMA 17 с коротким корпусом 40 мм. Удерживающий момент 0.44 Н·м, ток фазы 1.3 А, шаг 1.8°, 200 шагов на оборот, вал 5 мм. Провода подключаются разъёмом на корпусе, кабель съёмный.

Чем удобен короткий корпус

Двигатель длиной 40 мм легче и короче двигателя 48 мм при том же фланце 42 мм. Его ставят там, где важны масса и габарит: на экструдер с прямой подачей прутка, на подвижную каретку, в поворотные механизмы и дозаторы. Момент на 0.12 Н·м меньше, чем у двигателя 48 мм, поэтому для осей с тяжёлой кареткой берут более длинный двигатель.

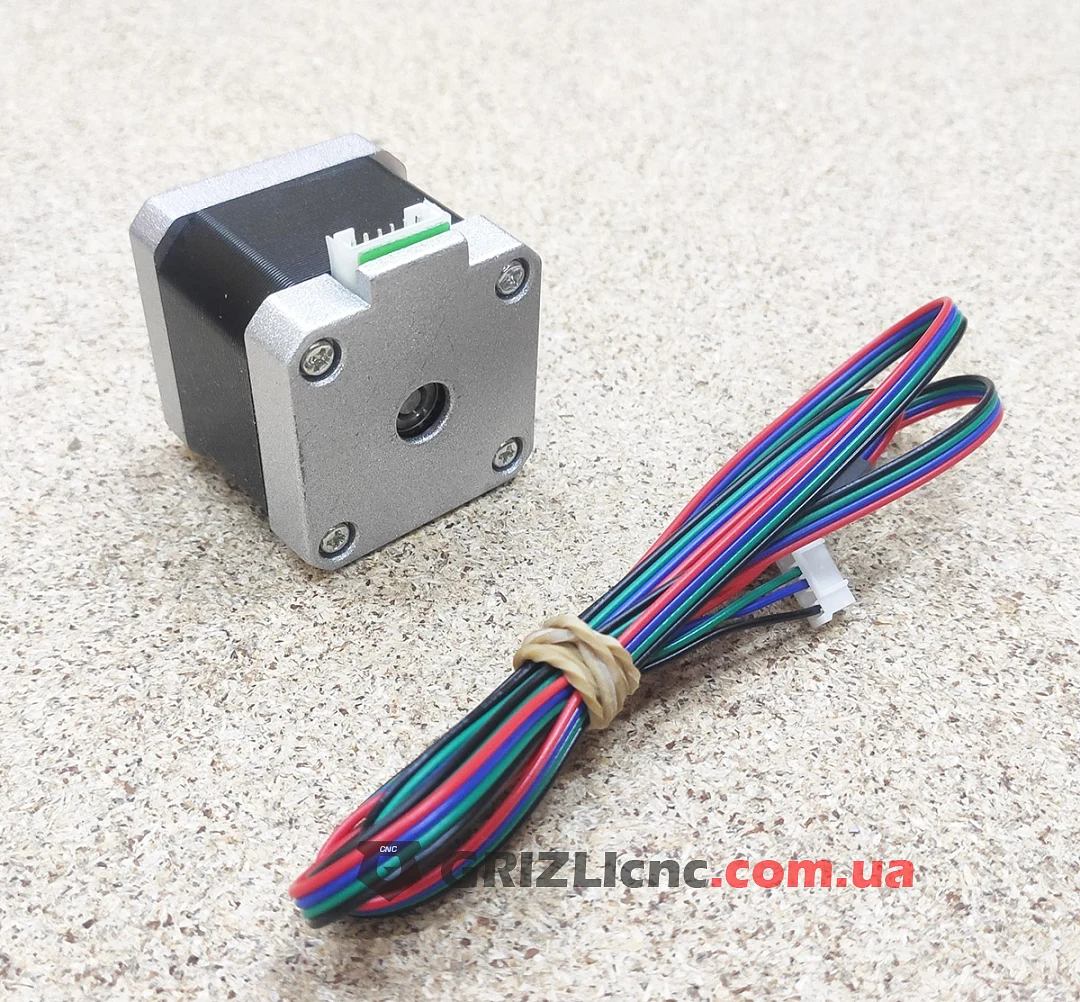

Разъём и кабель

Съёмный кабель меняют без снятия двигателя, это удобно на подвижной каретке и в кабель-канале. Порядок контактов на двух концах кабеля бывает разным: перед подключением к плате пары выводов проверяют мультиметром. При неправильной распиновке двигатель гудит и дрожит на месте. Разъём не отключают при включённом драйвере.

Драйвер и крепёж

Ток на драйвере выставляют не выше 1.3 А, при таком токе подходят драйверы, которые вставляются в плату 3D-принтера или гравера. Фланец 42 мм с четырьмя резьбовыми отверстиями M3 на расстоянии 31 мм и буртиком 22 мм, поэтому подходят те же кронштейны, шкивы GT2 и муфты 5 мм, что и для других NEMA 17.
