Покращений комплект NC Studio пов’язує комп’ютер із верстатом: плата PCI ставиться в комп’ютер, інтерфейсна плата в електрошафу верстата, кабель з’єднує їх. Керування йде з програми NC Studio.
Що таке NC Studio
NC Studio це програма керування верстатом для Windows. Комп’ютер із платою PCI розраховує траєкторію за керувальною програмою в G-коді та видає сигнали на інтерфейсну плату, до якої підключені драйвери осей, кінцевики й керування шпинделем. Комплект розрахований на 3 осі.

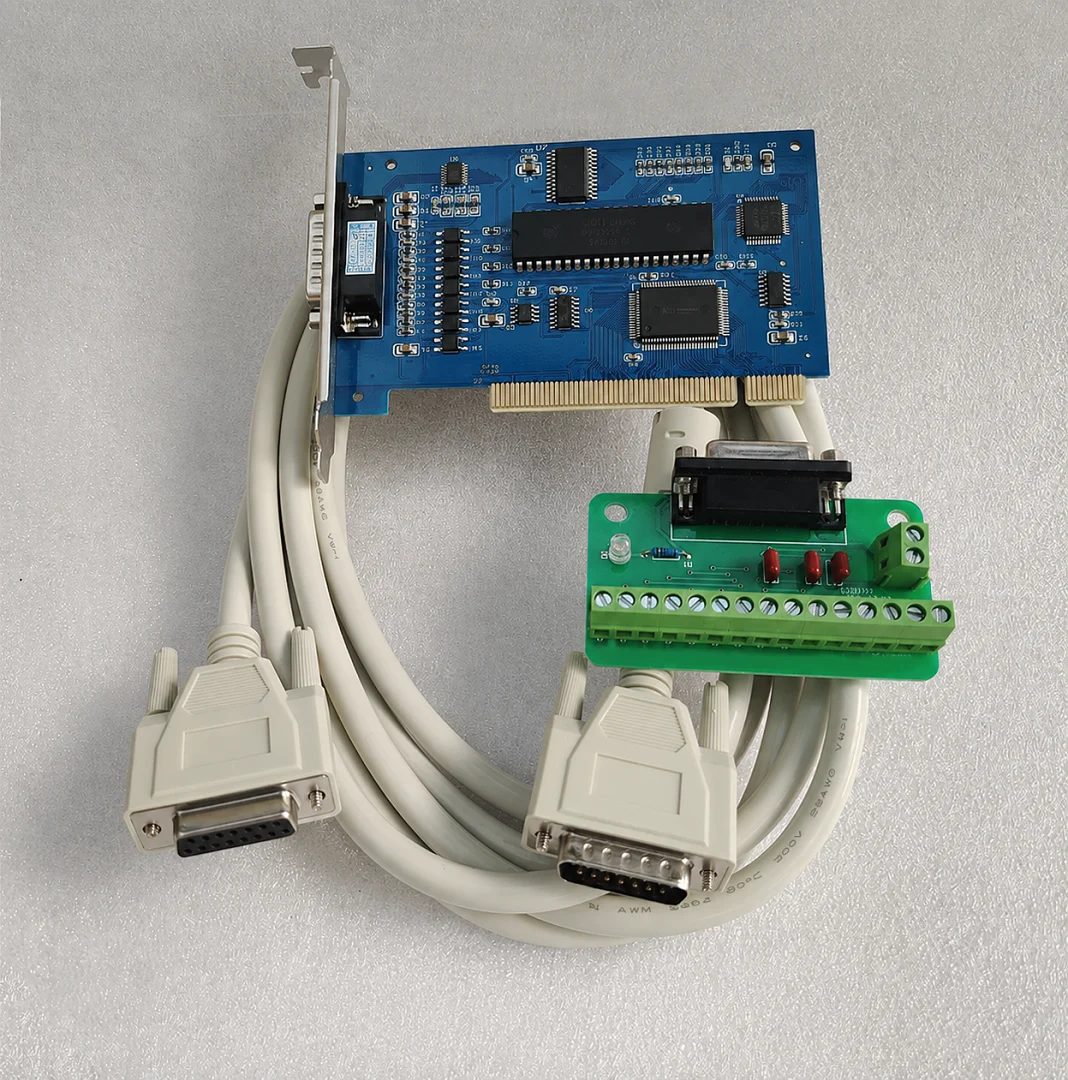

Комплектація
- Синя плата PCI з 15-контактним роз’ємом D-sub на планці.
- Зелена інтерфейсна плата з 15-контактним роз’ємом D-sub, світлодіодом і рядом гвинтових клем.
- Сірий кабель із 15-контактними роз’ємами D-sub: вилка на одному кінці, розетка на іншому.
Рекомендації зі встановлення
- Потрібен комп’ютер із вільним слотом PCI.
- Установіть програму NC Studio до встановлення плати в комп’ютер, тоді драйвер плати встановиться без повторного встановлення програми.
- Драйвери, кінцевики та шпиндель підключайте до інтерфейсної плати за схемою з документації комплекту.
- Кабель між платами прокладайте окремо від силових кабелів двигунів і шпинделя.
