Лубрикатор AL2000 1/4" для пневмосистеми верстата ЧПУ (маслянка)

Лубрикатор AL2000 1/4" (маслянка) підмішує мастило в потік стисненого повітря. Повітря розносить мастило лінією, і воно змащує розподільники, пневмоциліндри та інші пневматичні вузли верстата з ЧПУ. Лубрикатор ставлять після фільтра і регулятора тиску.

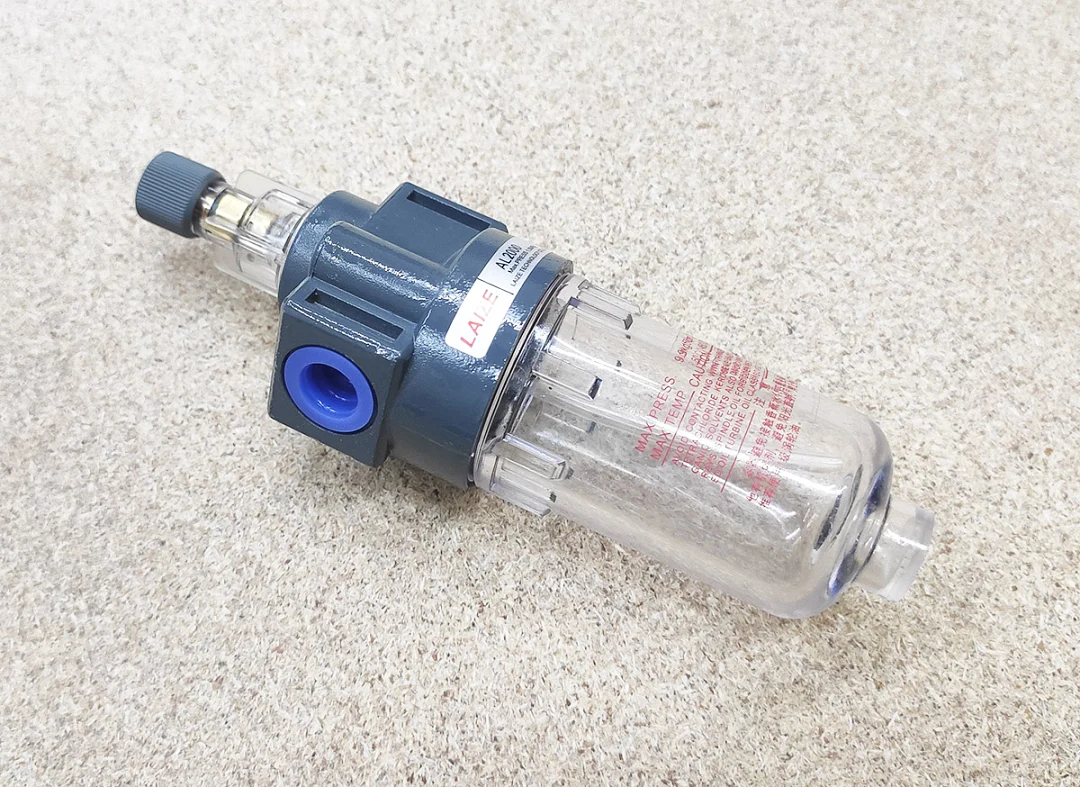

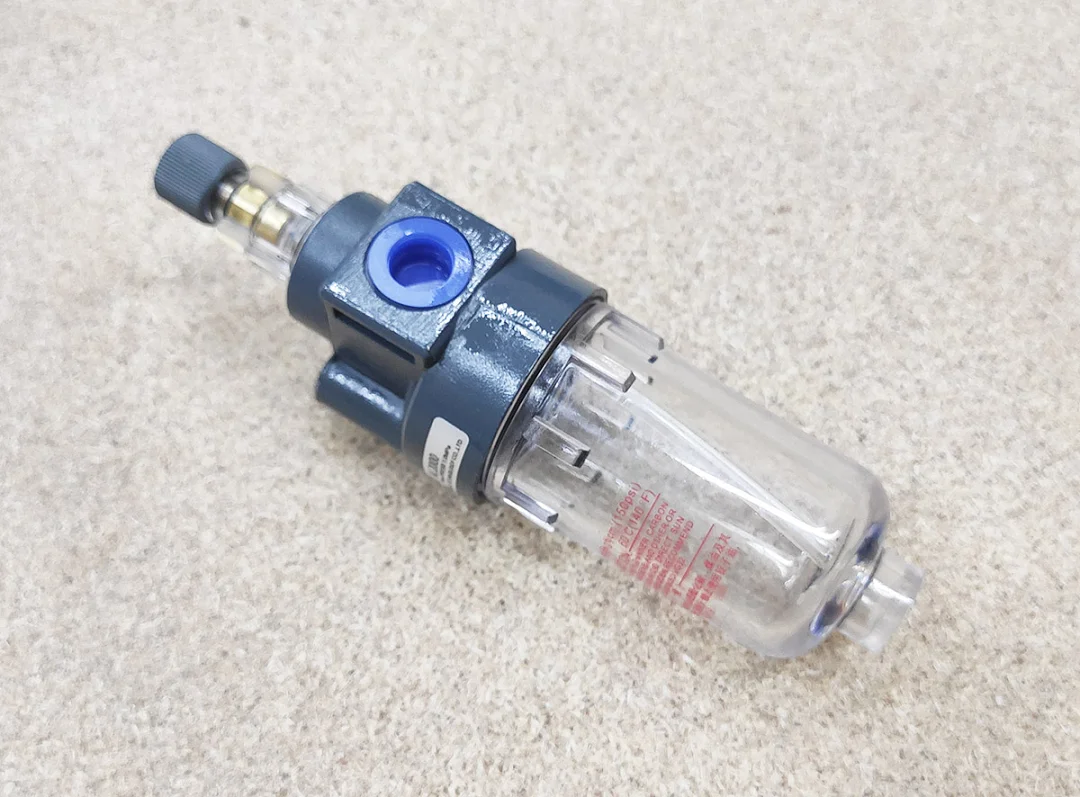

Конструкція

• Корпус з різьбовими портами 1/4" на вхід і вихід.
• Прозора колба для мастила знизу: рівень мастила видно крізь стінку колби.
• Зверху гвинт регулювання подачі мастила з рифленою ручкою і прозорий оглядовий ковпачок, у якому видно краплі.

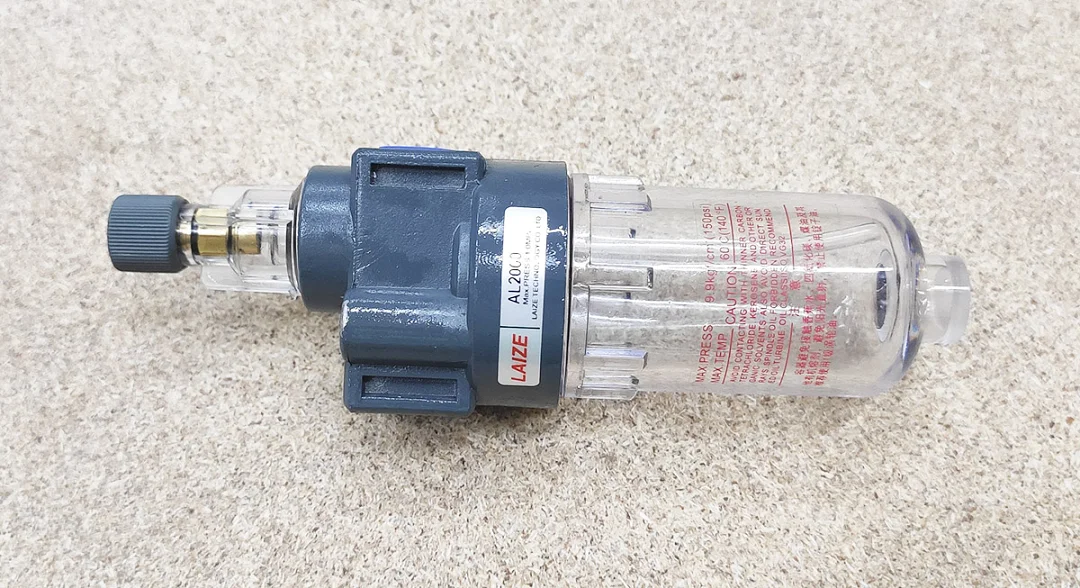

• Маркування на колбі: максимальний тиск 9,9 кгс/см² (150 psi), максимальна температура 60 °C.
• На колбі вказано рекомендоване мастило: турбінне мастило класу 1 ISO VG32. Веретенне мастило застосовувати заборонено.

Як працює

• Повітря проходить крізь корпус і захоплює мастило, яке надходить з колби.
• Гвинт зверху задає, скільки мастила потрапляє в потік. Краплі видно в оглядовому ковпачку, за їхньою частотою налаштовують подачу.
• Дрібні краплі мастила йдуть з повітрям трубками до розподільників і циліндрів.

Де застосовується

• Пневмосистеми верстатів з ЧПУ, у яких розподільникам і циліндрам потрібне змащення повітря.
• Доповнення до фільтра-регулятора, якщо в лінію потрібно подавати мастило.
• Якщо змащення повітря в паспорті розподільників і циліндрів не потрібне, лубрикатор не потрібен. Якщо мастило в лінію почали подавати, подавайте його постійно.

Встановлення й обслуговування

• Ставте лубрикатор останнім за ходом повітря: після фільтра і регулятора тиску.
• Встановлюйте вертикально, колбою вниз.
• Ущільніть різьбу фітингів стрічкою ФУМ або різьбовим герметиком.
• Лінію обдуву фрези і заготовки підключайте перед лубрикатором, щоб мастило не потрапляло на заготовку.
• Мастило заливайте лише після скидання тиску в лінії.
• За написом на колбі колбу не можна протирати розріджувачами, чотирихлористим вуглецем, гасом та іншими органічними розчинниками, а також тримати під прямим сонячним промінням.
