Фільтр-регулятор тиску AFR2000 1/4" з манометром і вологовідділювачем для верстата ЧПУ

Фільтр-регулятор AFR2000 1/4" поєднує фільтр-вологовідділювач і регулятор тиску в одному корпусі. Він ставиться на вході стисненого повітря у верстат з ЧПУ: затримує воду і бруд з мережі та тримає заданий тиск для розподільників і пневмоциліндрів. Мастило в повітря він не додає, для змащення до нього ставлять лубрикатор.

Конструкція

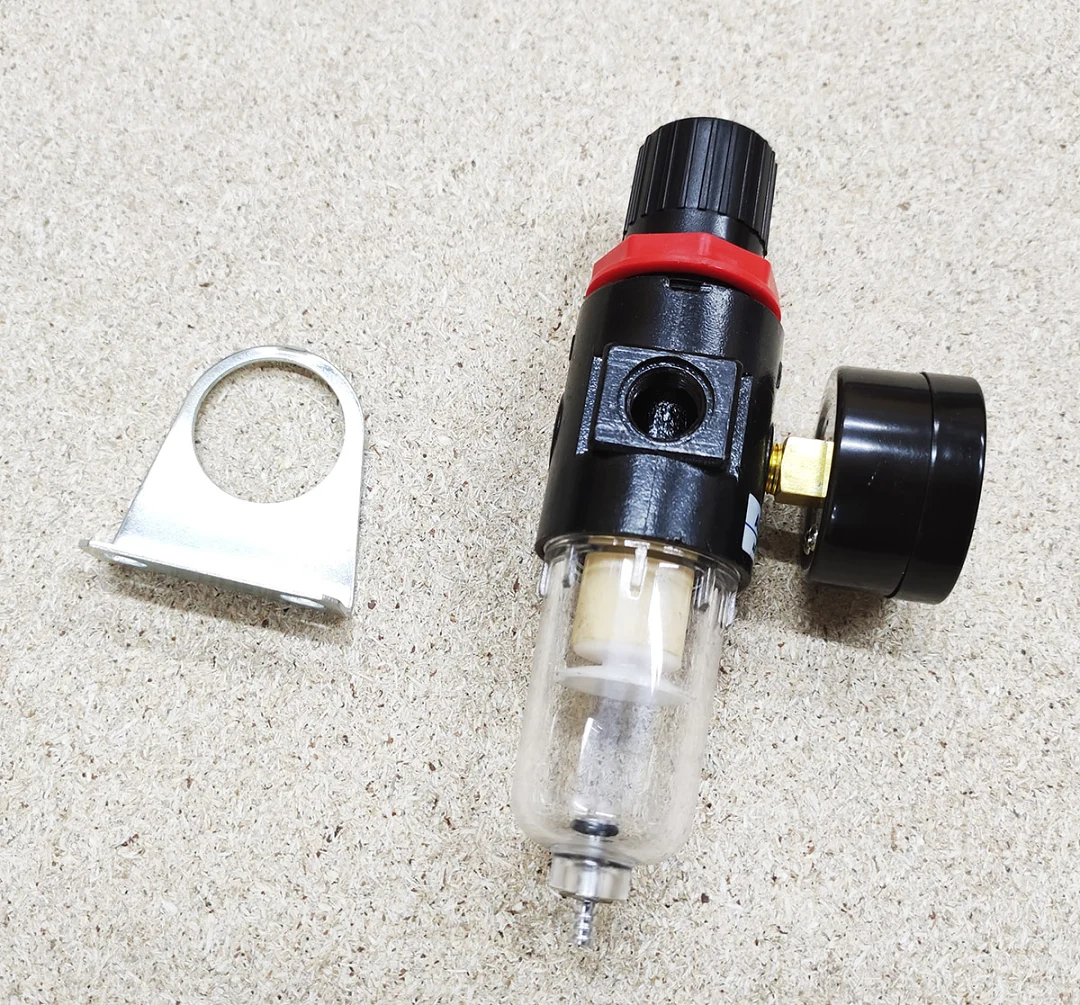

• Корпус з різьбовими портами 1/4" на вхід і вихід.
• Прозора колба з фільтрувальним елементом усередині.
• Унизу колби металевий зливний клапан зі штуцером під шланг для зливу конденсату.

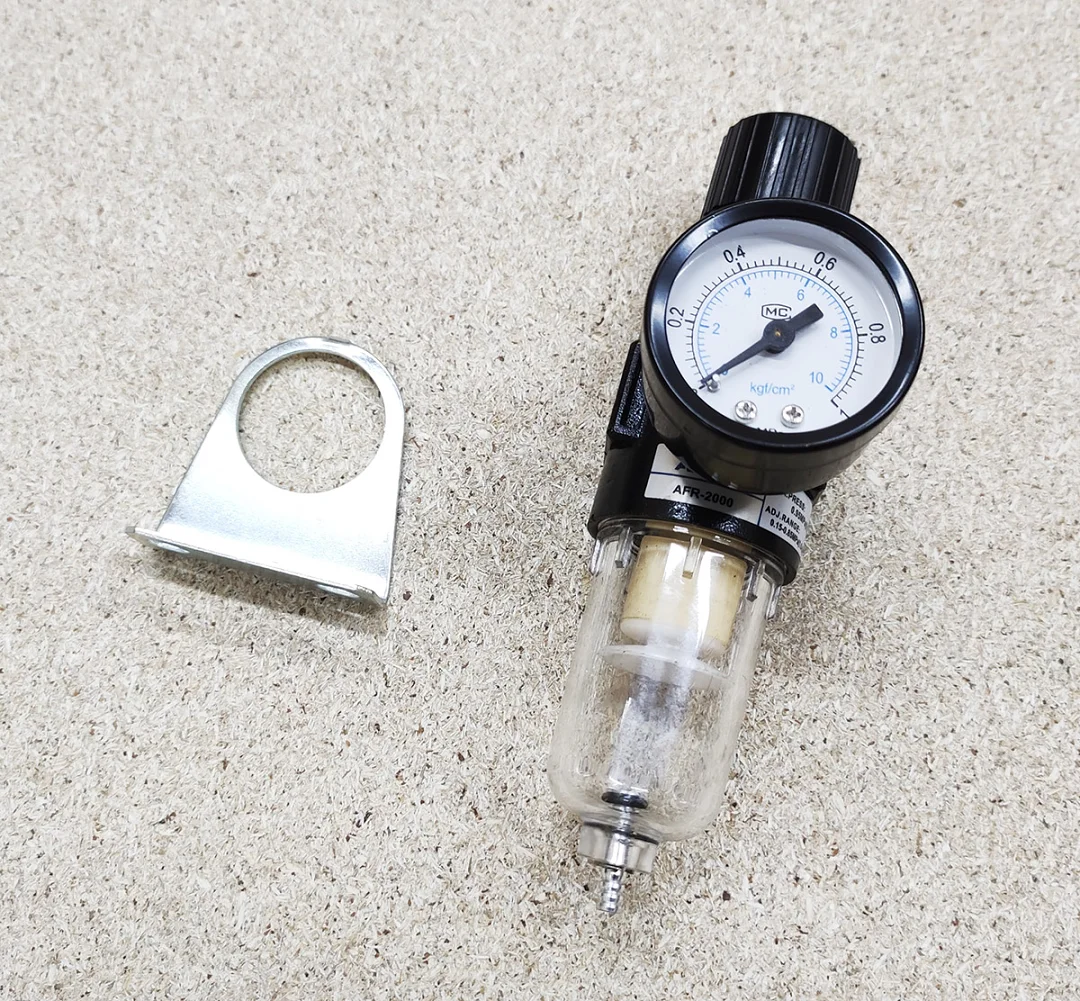

• Манометр зі шкалою 0-1 МПа (0-10 кгс/см²) вкручений у бічний порт на латунному ніпелі.
• Ручка налаштування тиску зверху, під нею червона кільцева гайка.
• У комплекті сталевий кронштейн для кріплення до рами або панелі верстата.
• Маркування на корпусі: максимальний тиск 0,95 МПа, діапазон налаштування 0,15-0,85 МПа.

Як працює

• Повітря входить у корпус і закручується в колбі. Краплі води і частинки бруду відкидаються до стінок і стікають на дно колби.
• Фільтрувальний елемент затримує решту бруду.
• Очищене повітря проходить крізь регулятор: ручка задає тиск на виході, манометр його показує.
• Тиск на виході не буває вищим за тиск на вході.

Де застосовується

• Вхід пневмосистеми верстата з ЧПУ перед розподільниками і пневмоциліндрами.
• Лінії без змащення повітря: обдув фрези і заготовки, розподільники й циліндри, яким мастило не потрібне.
• Перший вузол блока підготовки повітря, якщо після нього ставиться лубрикатор.

Встановлення й обслуговування

• Встановлюйте вертикально, колбою вниз.
• У фільтра-регулятора є вхід і вихід, міняти їх місцями не можна.
• Ущільніть різьбу фітингів стрічкою ФУМ або різьбовим герметиком.
• Повертайте ручку і стежте за манометром: так видно, в який бік тиск зростає.
• Зливайте конденсат, поки вода не піднялася до фільтрувального елемента. На штуцер зливного клапана можна надіти шланг і відвести воду вбік.
• Якщо тиск на виході падає, коли циліндри працюють, перевірте, чи не забитий фільтрувальний елемент.
• Не протирайте колбу розчинниками.
