Фильтр-регулятор давления AFR2000 1/4" с манометром и влагоотделителем для станка ЧПУ

Фильтр-регулятор AFR2000 1/4" объединяет фильтр-влагоотделитель и регулятор давления в одном корпусе. Он ставится на входе сжатого воздуха в станок с ЧПУ: задерживает воду и грязь из сети и держит заданное давление для распределителей и пневмоцилиндров. Масло в воздух он не добавляет, для смазки к нему ставят лубрикатор.

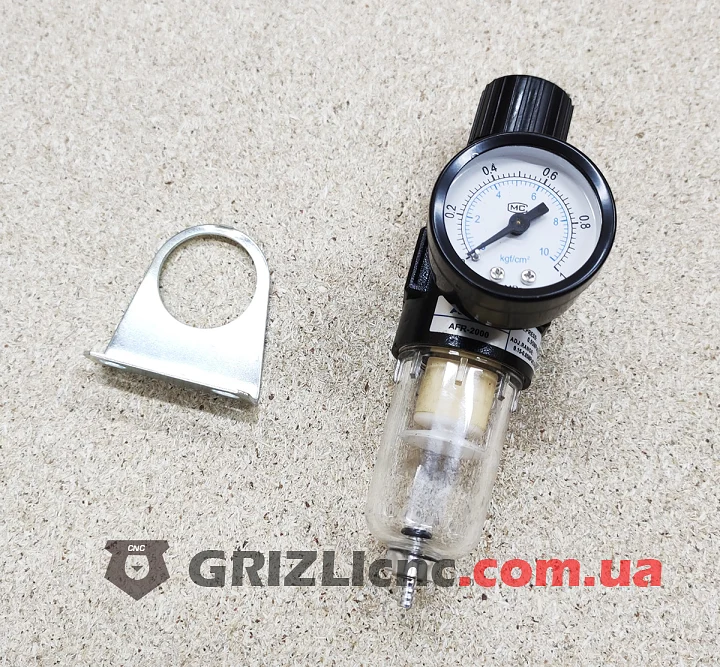

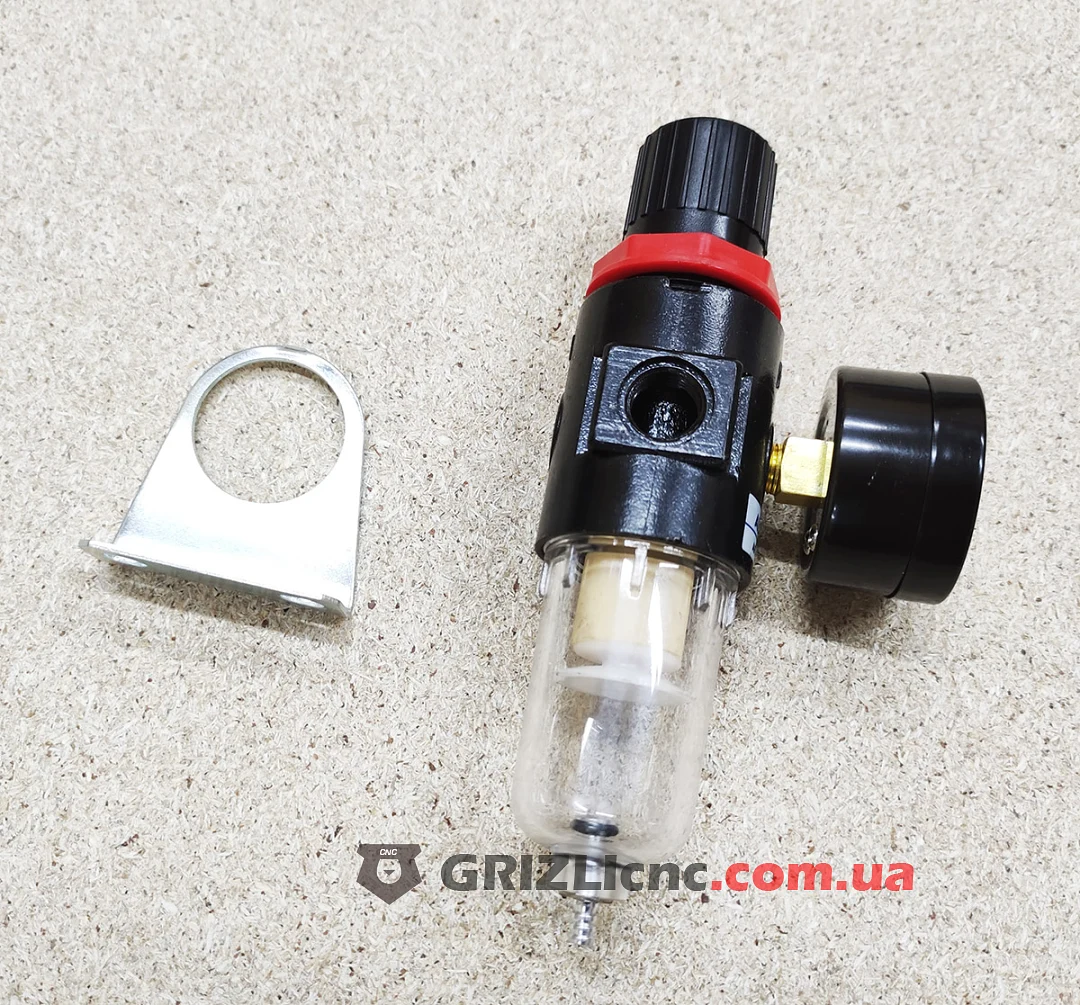

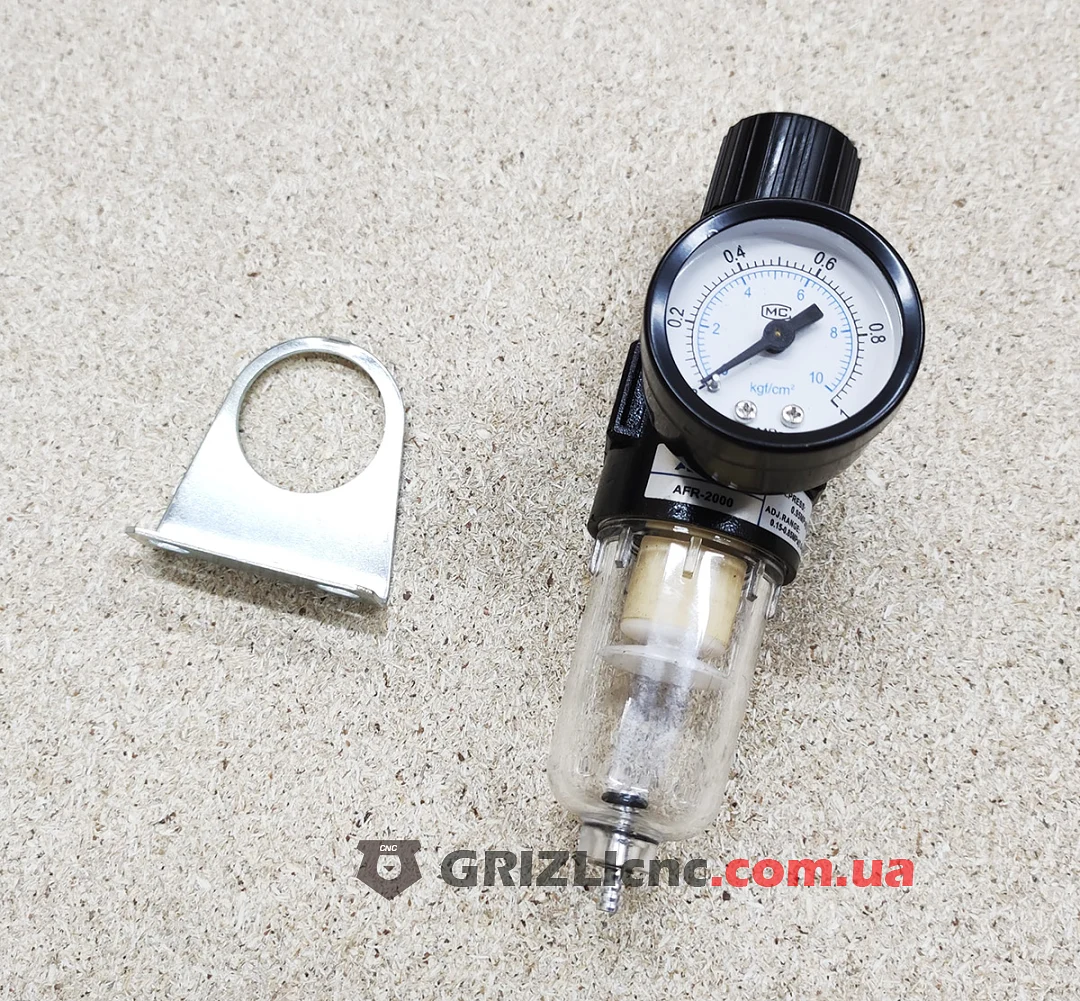

Конструкция

• Корпус с резьбовыми портами 1/4" на вход и выход.
• Прозрачная колба с фильтрующим элементом внутри.
• Внизу колбы металлический сливной клапан со штуцером под шланг для слива конденсата.
• Манометр со шкалой 0-1 МПа (0-10 кгс/см²) вкручен в боковой порт на латунном ниппеле.
• Ручка настройки давления сверху, под ней красная кольцевая гайка.
• В комплекте стальной кронштейн для крепления к раме или панели станка.
• Маркировка на корпусе: максимальное давление 0,95 МПа, диапазон настройки 0,15-0,85 МПа.

Как работает

• Воздух входит в корпус и закручивается в колбе. Капли воды и частицы грязи отбрасываются к стенкам и стекают на дно колбы.
• Фильтрующий элемент задерживает оставшуюся грязь.
• Очищенный воздух проходит через регулятор: ручка задаёт давление на выходе, манометр его показывает.
• Давление на выходе не бывает выше давления на входе.

Где применяется

• Вход пневмосистемы станка с ЧПУ перед распределителями и пневмоцилиндрами.
• Линии без смазки воздуха: обдув фрезы и заготовки, распределители и цилиндры, которым масло не нужно.
• Первый узел блока подготовки воздуха, если после него ставится лубрикатор.

Установка и обслуживание

• Устанавливайте вертикально, колбой вниз.
• У фильтра-регулятора есть вход и выход, менять их местами нельзя.
• Уплотните резьбу фитингов лентой ФУМ или резьбовым герметиком.
• Поворачивайте ручку и следите за манометром: так видно, в какую сторону давление растёт.
• Сливайте конденсат, пока вода не поднялась до фильтрующего элемента. На штуцер сливного клапана можно надеть шланг и отвести воду в сторону.
• Если давление на выходе падает, когда цилиндры работают, проверьте, не забит ли фильтрующий элемент.
• Не протирайте колбу растворителями.
