Регулятор тиску повітря AR2000 1/4" з манометром для пневмосистеми верстата ЧПУ

Регулятор тиску AR2000 1/4" з манометром ставиться в пневмолінію верстата з ЧПУ, щоб розподільники і пневмоциліндри працювали за одного й того самого тиску. Регулятор знижує тиск мережі до заданого значення і тримає його на виході, коли тиск у мережі змінюється. Фільтра і колби в цього регулятора немає.

Конструкція

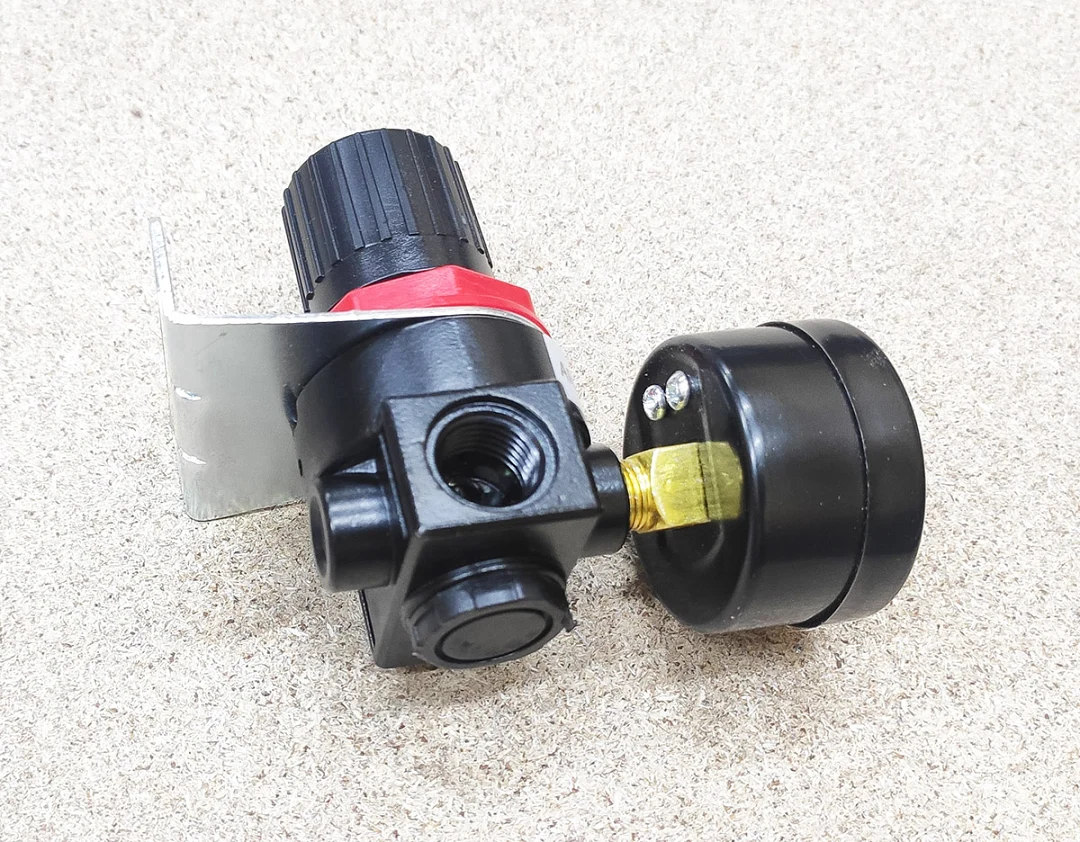

• Корпус з різьбовими портами 1/4" на вхід і вихід.

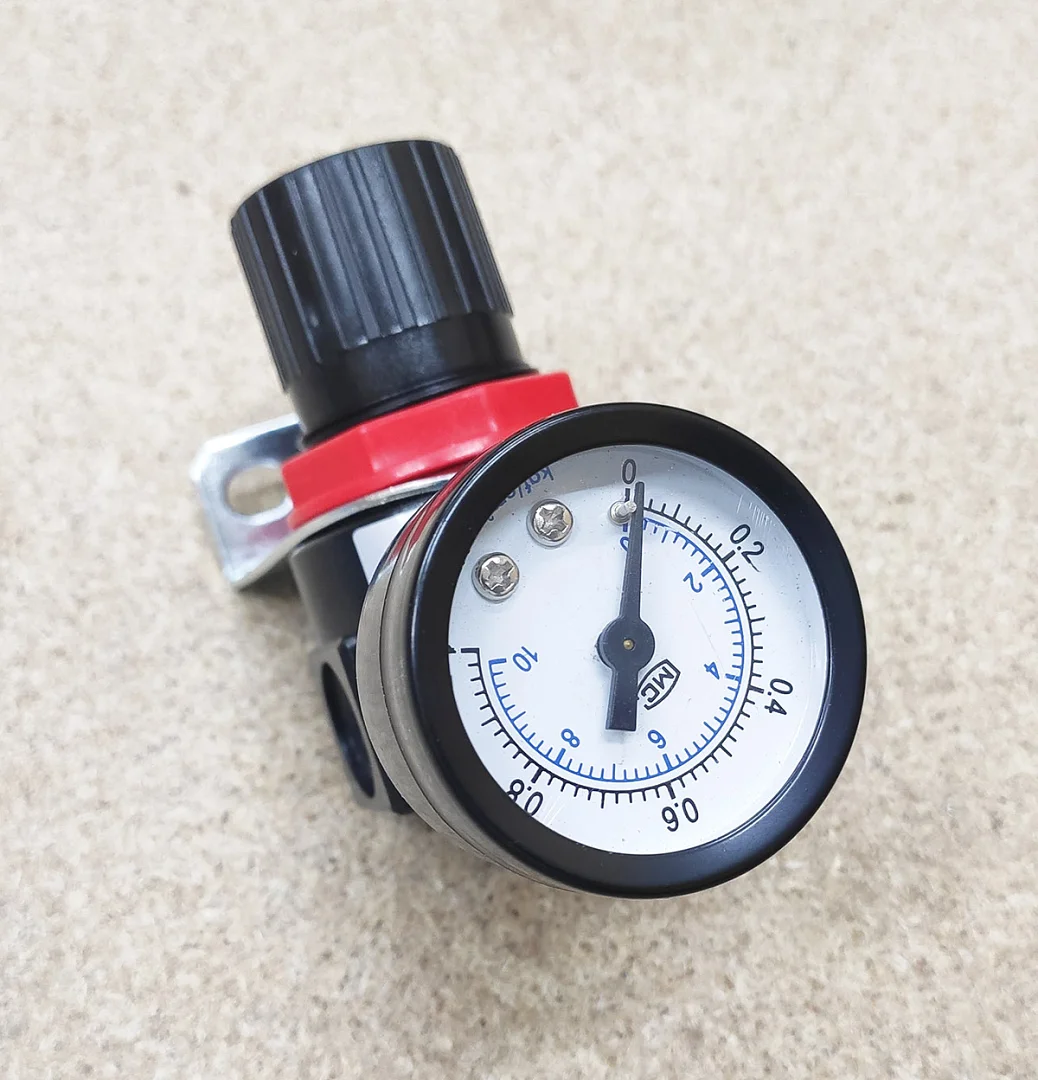

• Манометр зі шкалою 0-1 МПа (0-10 кгс/см²) вкручений у бічний порт корпусу на латунному ніпелі.

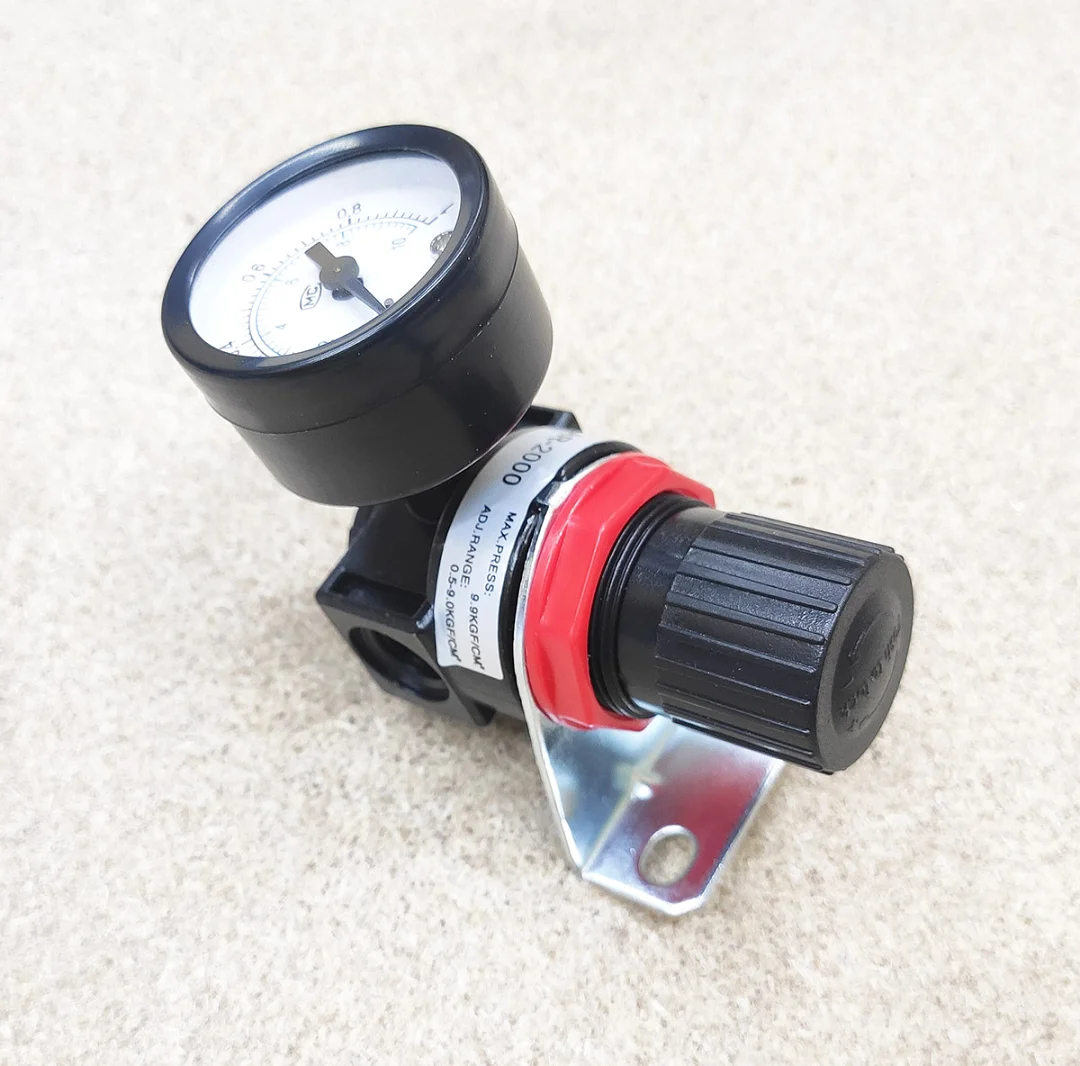

• Ручка налаштування тиску зверху, під нею червона кільцева гайка.
• Сталевий кронштейн з отворами для кріплення до рами або панелі верстата.

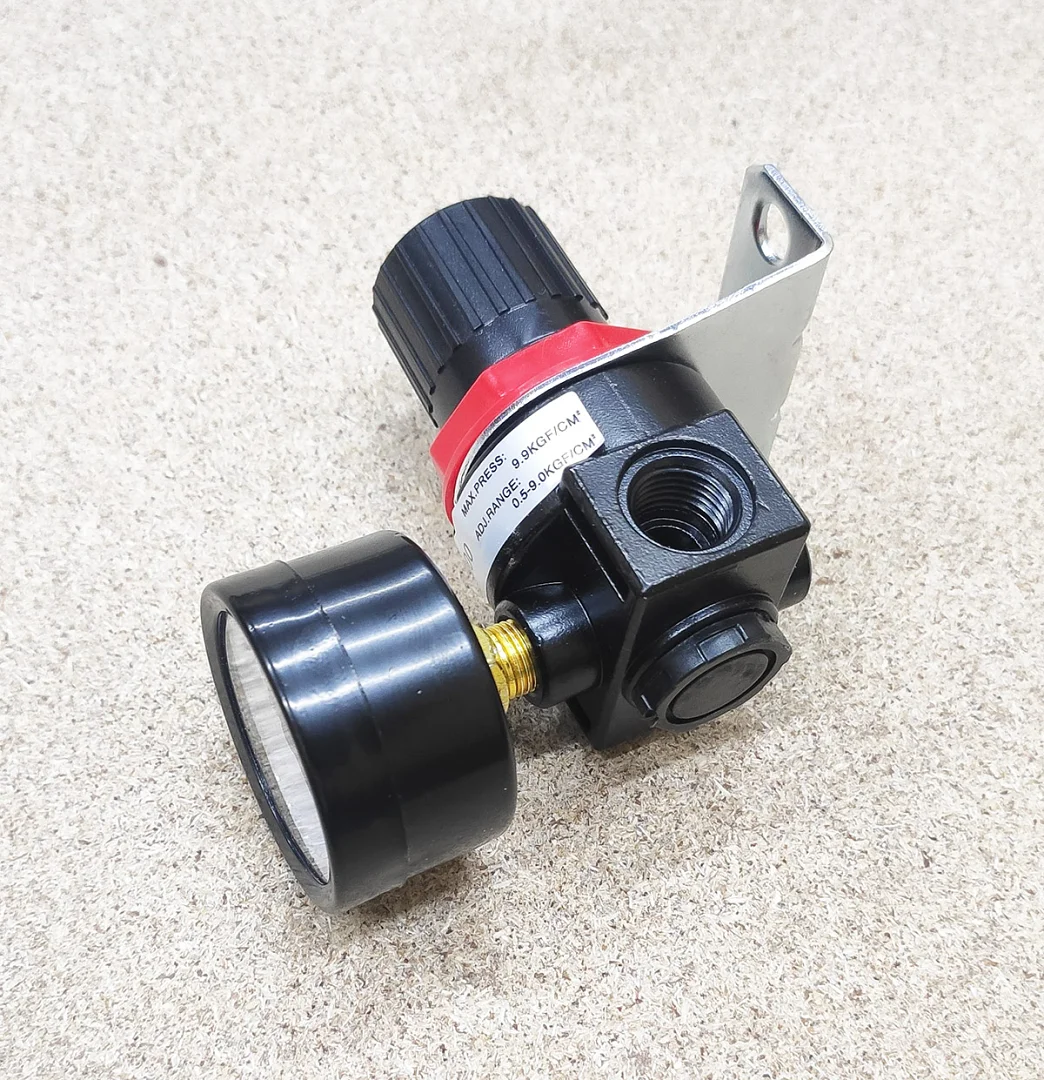

• Маркування на корпусі: максимальний тиск 9,9 кгс/см², діапазон налаштування 0,5-9,0 кгс/см².

Як працює

• Ручка стискає пружину над мембраною. Що сильніше стиснута пружина, то вищий тиск на виході.
• Коли тиск на виході зростає, мембрана піднімається і прикриває клапан, коли падає, клапан відкривається. Так тиск на виході залишається заданим.
• Тиск на виході не буває вищим за тиск на вході.

Де застосовується

• Загальна лінія пневмосистеми верстата з ЧПУ після фільтра-вологовідділювача.
• Окрема гілка, якій потрібен тиск нижчий, ніж у решті системи, наприклад пневмоциліндр з меншим зусиллям.
• Лінія обдуву, де потрібно обмежити тиск повітря.

Встановлення і налаштування

• Ставте регулятор після фільтра: фільтра в нього немає, і бруд із мережі без фільтра потрапляє в клапан.
• У регулятора є вхід і вихід, міняти їх місцями не можна.
• Ущільніть різьбу фітингів стрічкою ФУМ або різьбовим герметиком.
• Повертайте ручку і стежте за манометром: так видно, в який бік тиск зростає.
• Встановлюйте тиск не вищий за допустимий для розподільників і циліндрів за їхнім маркуванням.
