Регулятор давления воздуха AR2000 1/4" с манометром для пневмосистемы станка ЧПУ

Регулятор давления AR2000 1/4" с манометром ставится в пневмолинию станка с ЧПУ, чтобы распределители и пневмоцилиндры работали при одном и том же давлении. Регулятор снижает давление сети до заданного значения и держит его на выходе, когда давление в сети меняется. Фильтра и колбы у этого регулятора нет.

Конструкция

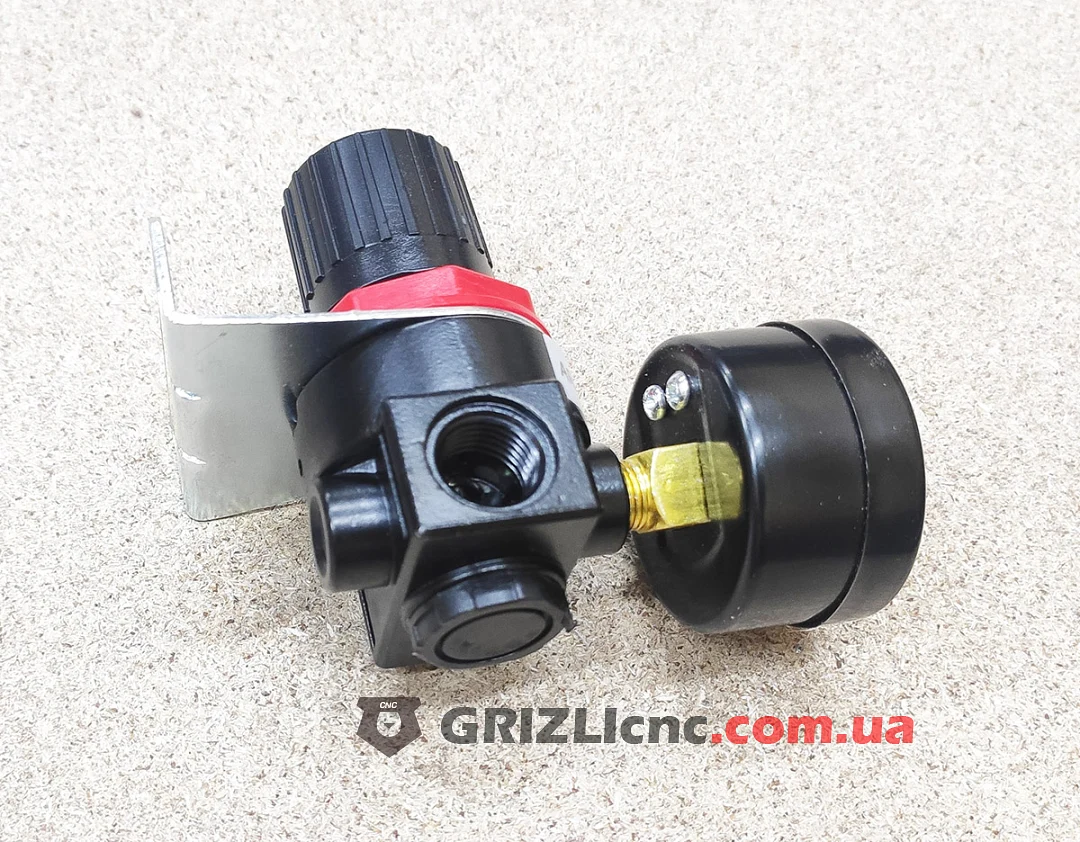

• Корпус с резьбовыми портами 1/4" на вход и выход.

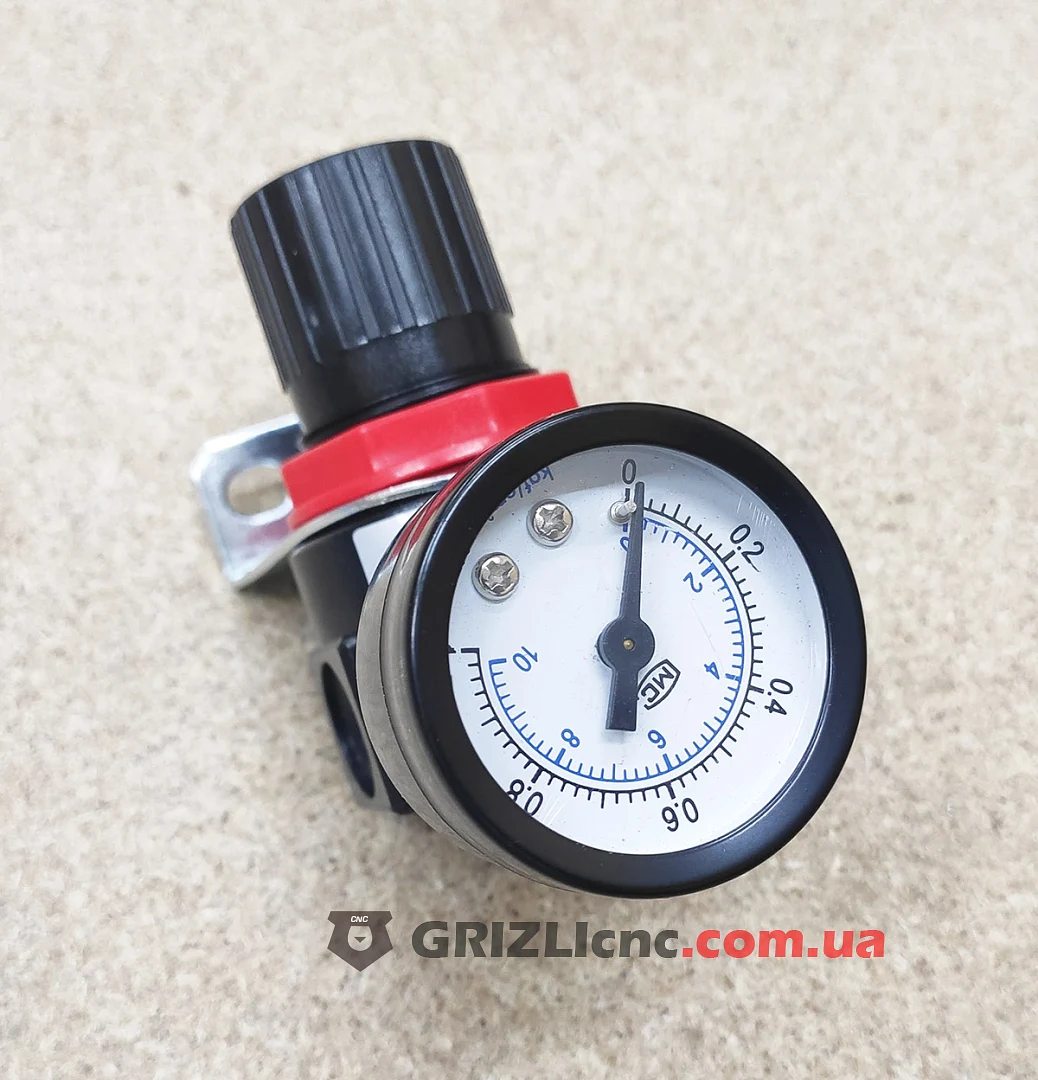

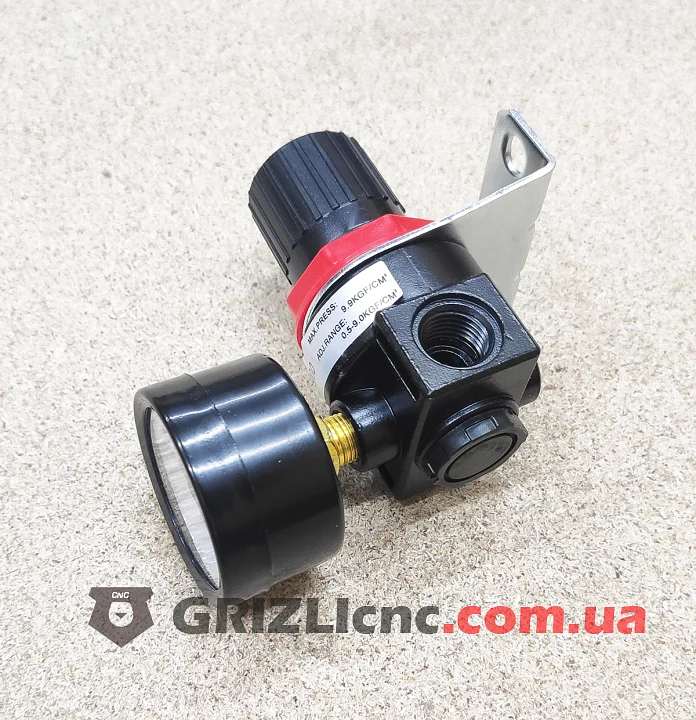

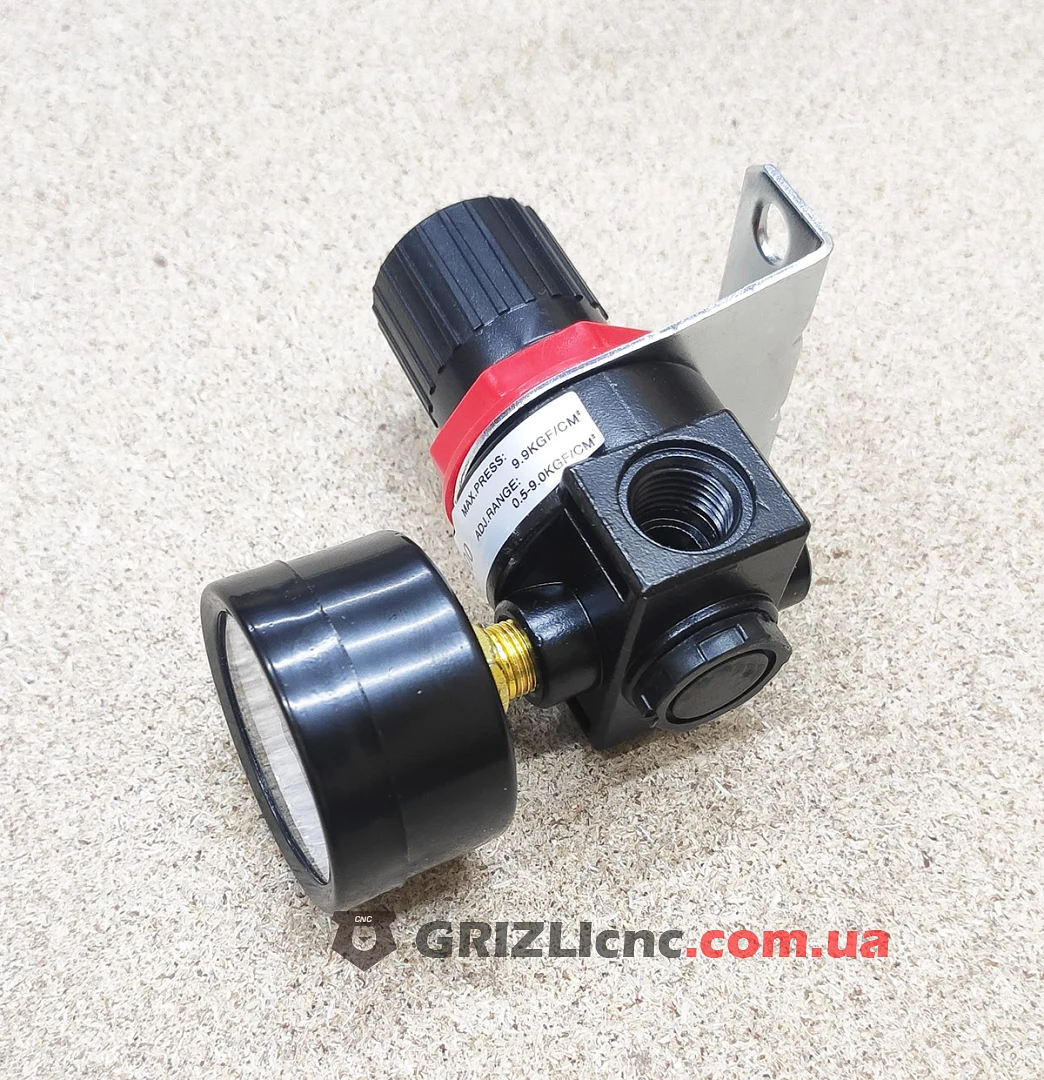

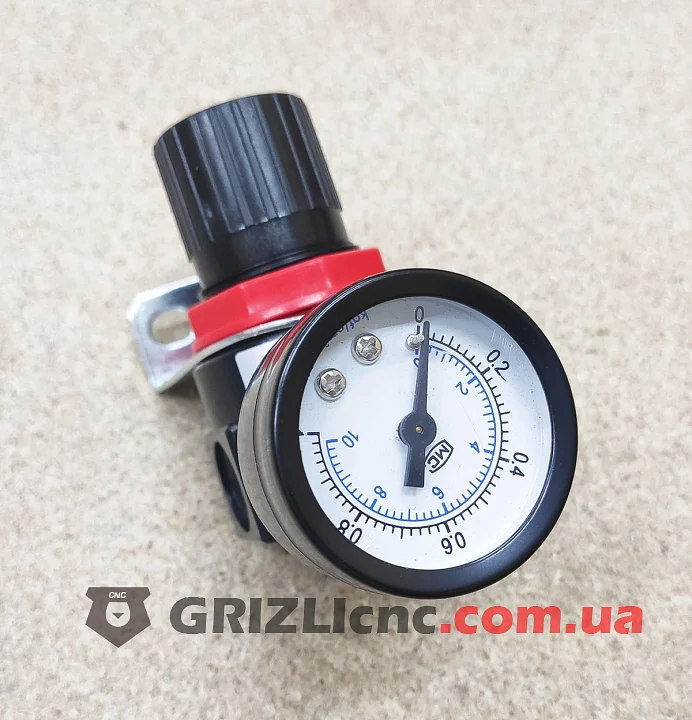

• Манометр со шкалой 0-1 МПа (0-10 кгс/см²) вкручен в боковой порт корпуса на латунном ниппеле.
• Ручка настройки давления сверху, под ней красная кольцевая гайка.
• Стальной кронштейн с отверстиями для крепления к раме или панели станка.

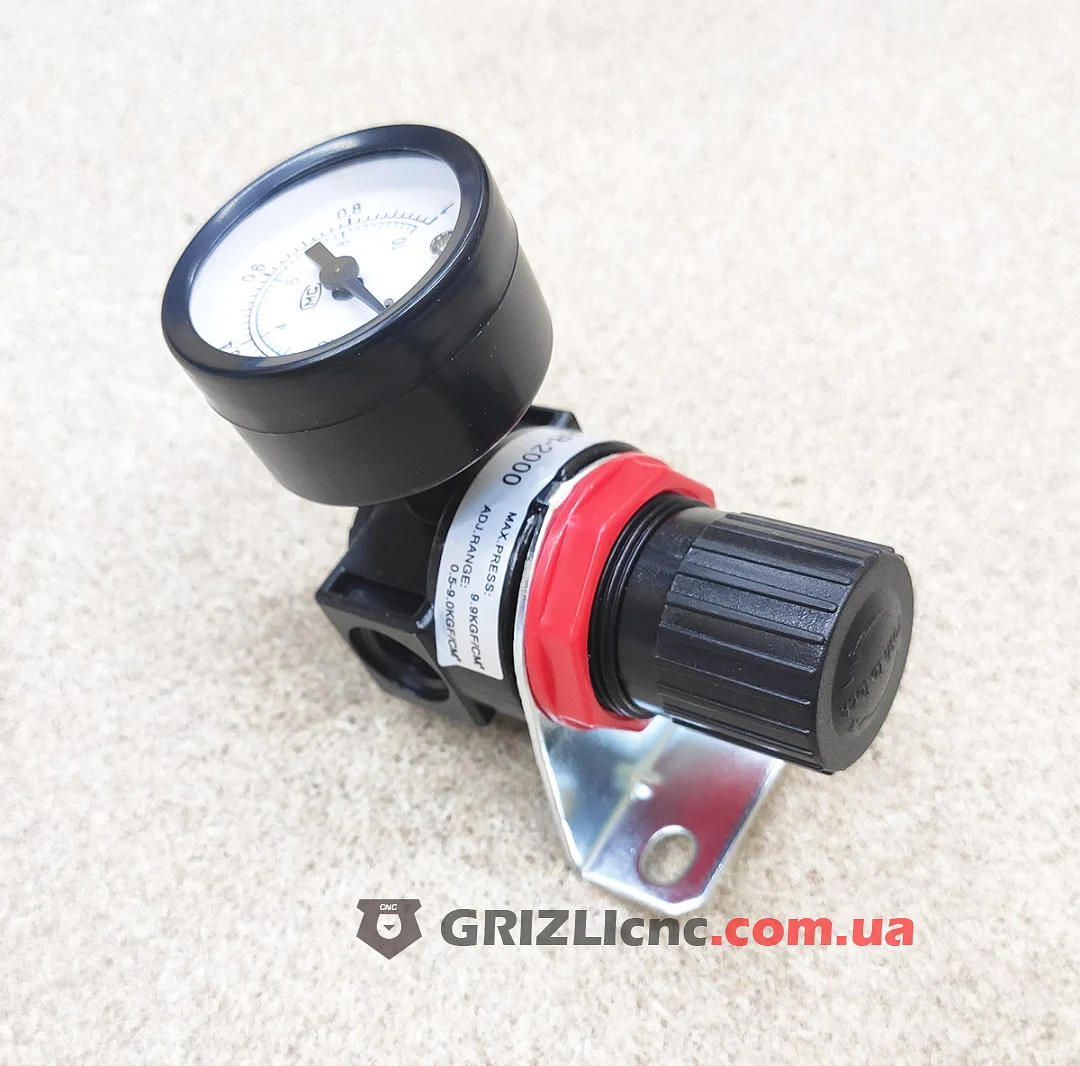

• Маркировка на корпусе: максимальное давление 9,9 кгс/см², диапазон настройки 0,5-9,0 кгс/см².

Как работает

• Ручка сжимает пружину над мембраной. Чем сильнее сжата пружина, тем выше давление на выходе.
• Когда давление на выходе растёт, мембрана поднимается и прикрывает клапан, когда падает, клапан открывается. Так давление на выходе остаётся заданным.
• Давление на выходе не бывает выше давления на входе.

Где применяется

• Общая линия пневмосистемы станка с ЧПУ после фильтра-влагоотделителя.
• Отдельная ветка, которой нужно давление ниже, чем в остальной системе, например пневмоцилиндр с меньшим усилием.
• Линия обдува, где нужно ограничить давление воздуха.

Установка и настройка

• Ставьте регулятор после фильтра: фильтра у него нет, и грязь из сети без фильтра попадает в клапан.
• У регулятора есть вход и выход, менять их местами нельзя.
• Уплотните резьбу фитингов лентой ФУМ или резьбовым герметиком.
• Поворачивайте ручку и следите за манометром: так видно, в какую сторону давление растёт.
• Устанавливайте давление не выше допустимого для распределителей и цилиндров по их маркировке.
