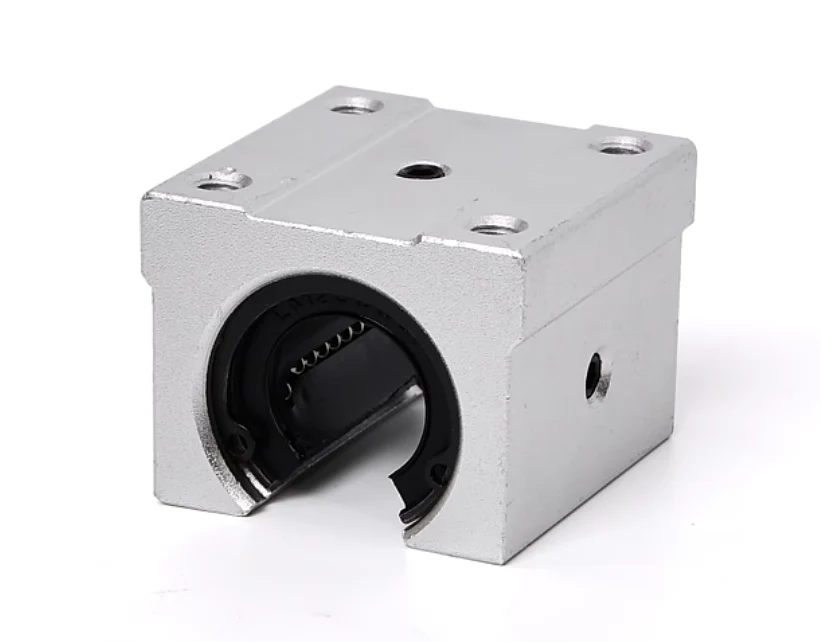

SBR16UU це лінійний підшипник відкритого типу для круглого вала на опорі SBR16 діаметром 16 мм. У верстатах з ЧПУ каретка в парі з валом забезпечує лінійне переміщення порталу, столу або шпиндельного вузла.
Будова

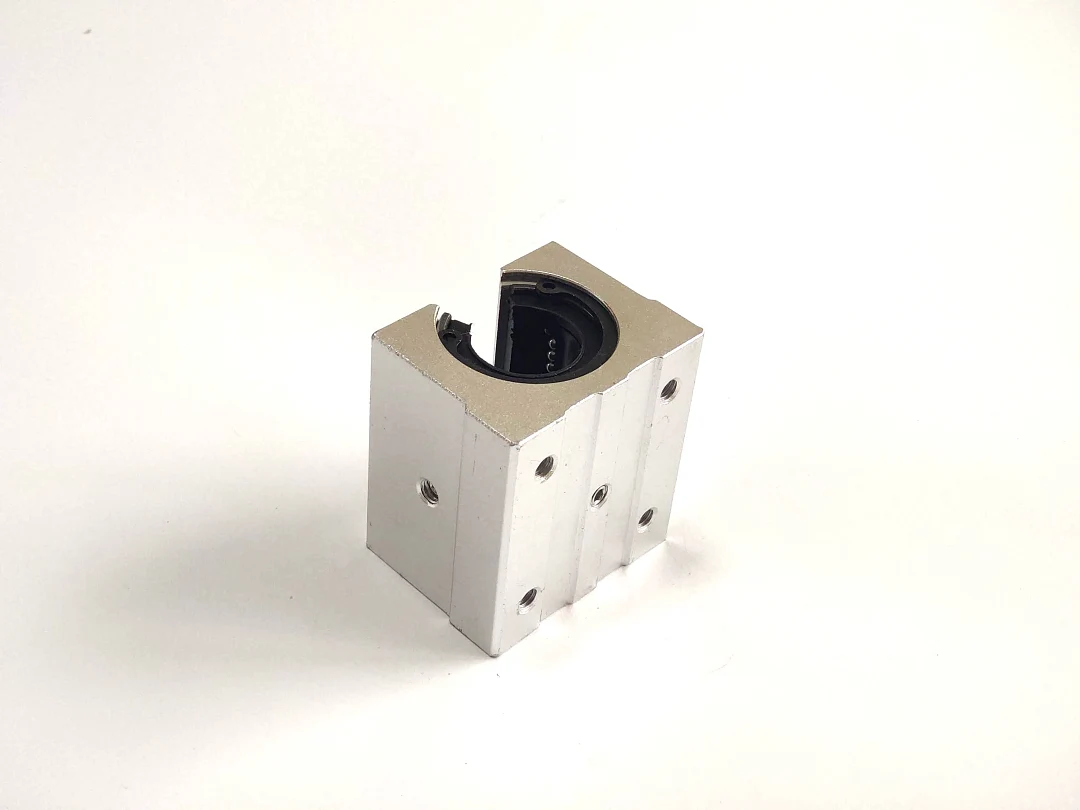

Каретка це лінійний кульковий підшипник в алюмінієвому корпусі. Під час руху кульки постійно циркулюють замкненими доріжками, тому опір малий, а знос повільний. Регулювальні гвинти корпусу уточнюють положення підшипника й вибирають люфт у парі вал і підшипник.

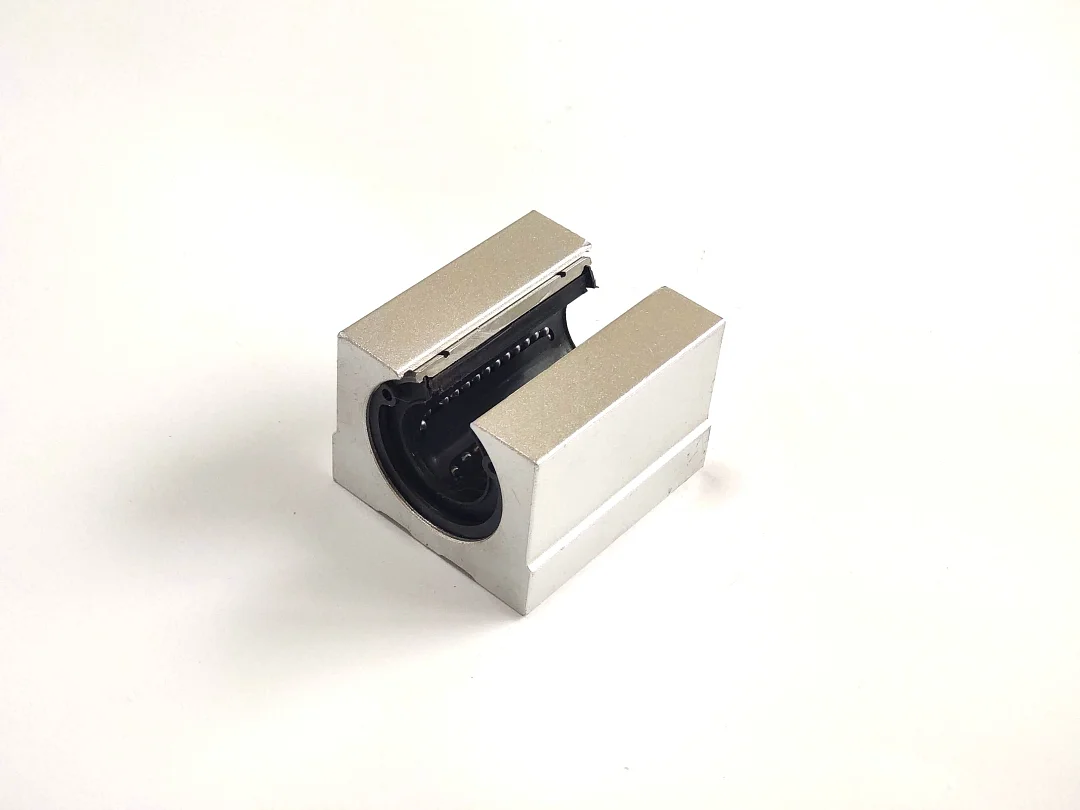

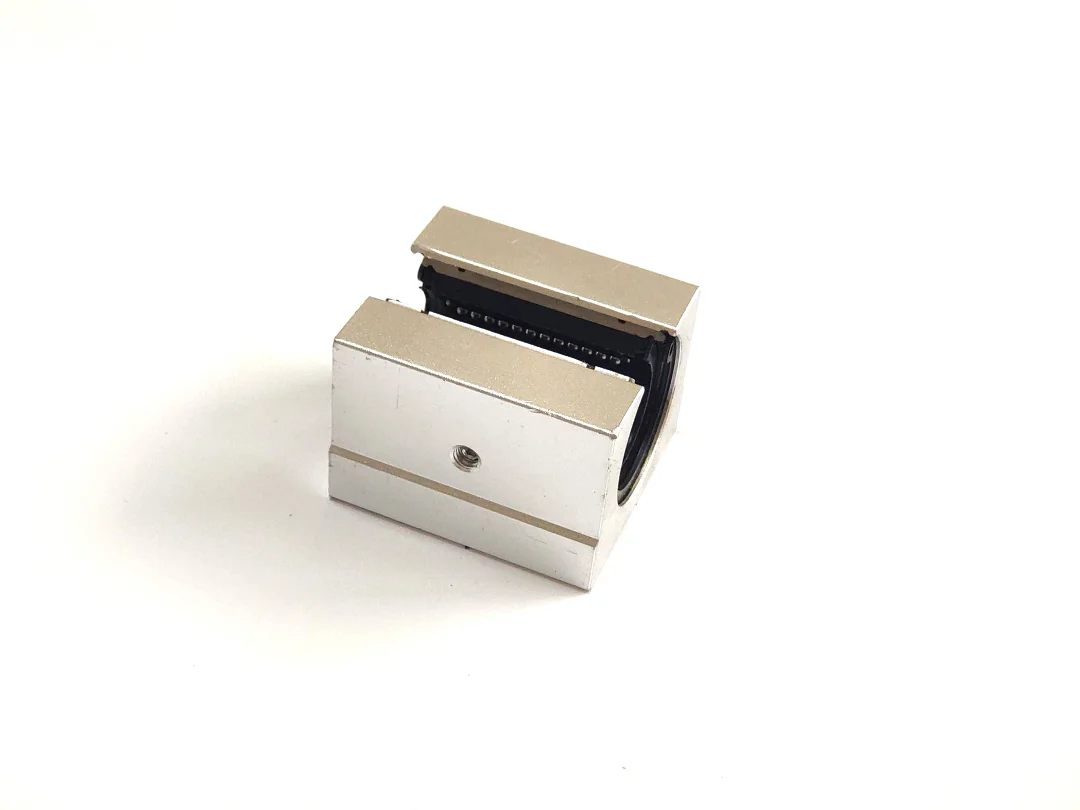

Корпус відкритий знизу: крізь проріз проходить опора вала, тому каретка йде валом по всій його довжині, не зачіпаючи опору.

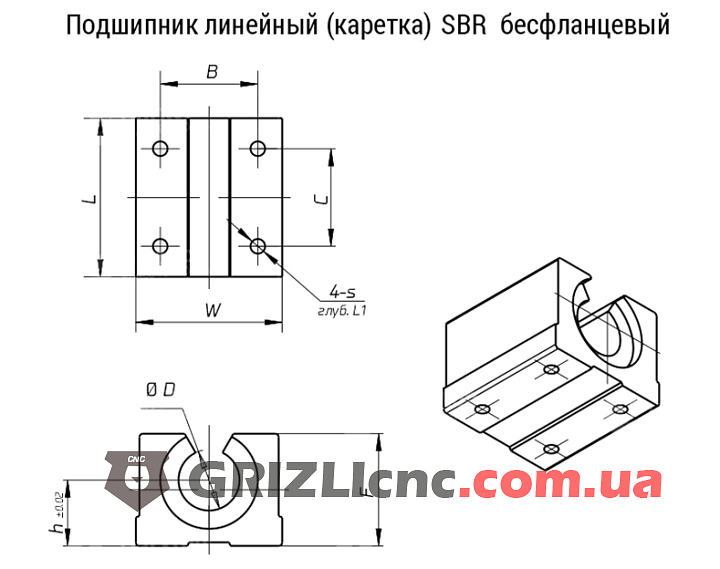

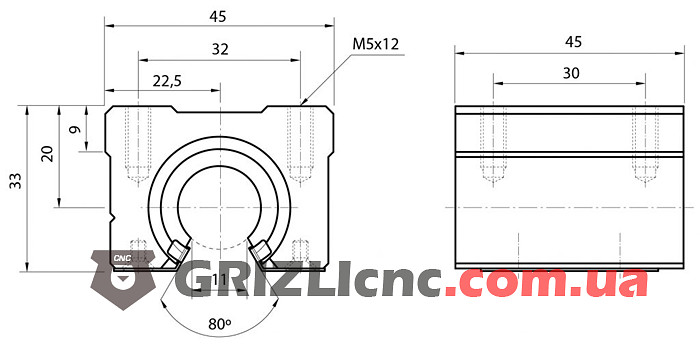

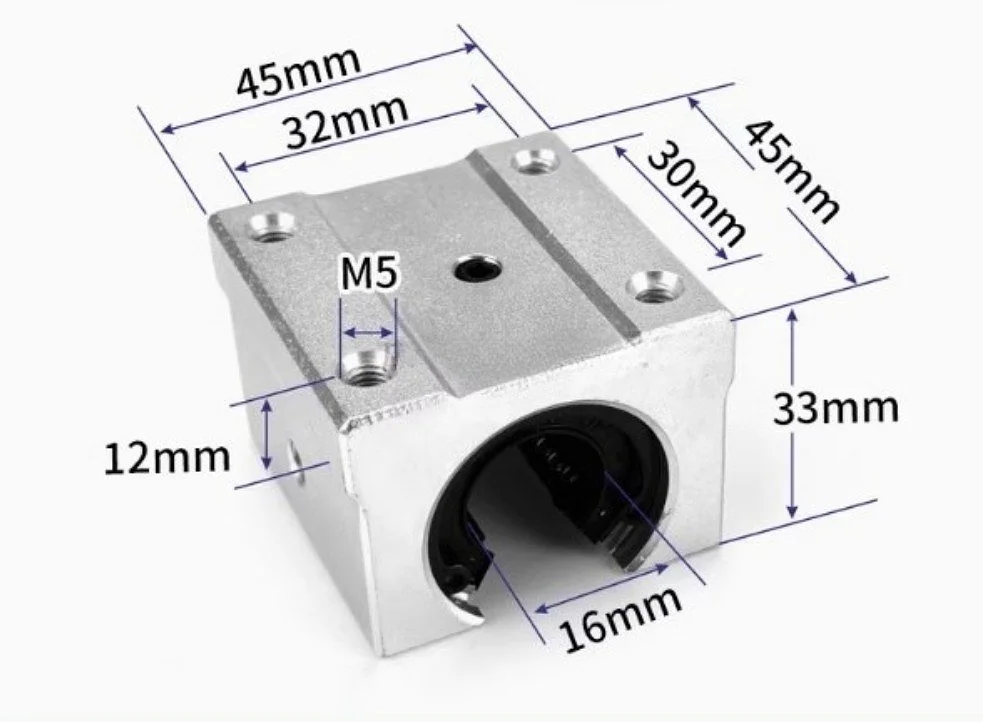

Розміри
| Параметр | Значення |
|---|
| Ширина W | 45 мм |
| Довжина L | 45 мм |
| Висота осі вала h | 20 мм |
| Загальна висота F | 33 мм |
| Відстань між отворами по ширині B | 32 мм |
| Відстань між отворами по довжині C | 30 мм |
| Різьба кріплення | M5x12 |
Де застосовують
Вал 16 мм розрахований на відносно невеликі навантаження, тому підшипник ставлять у гравери та верстати для обробки м’яких матеріалів: дерева, пластику. На вісь ставлять два вали SBR16 і по дві каретки на кожному.
