Кріплення шпинделя 80 мм, литий алюмінієвий хомут для фрезерного верстата ЧПУ

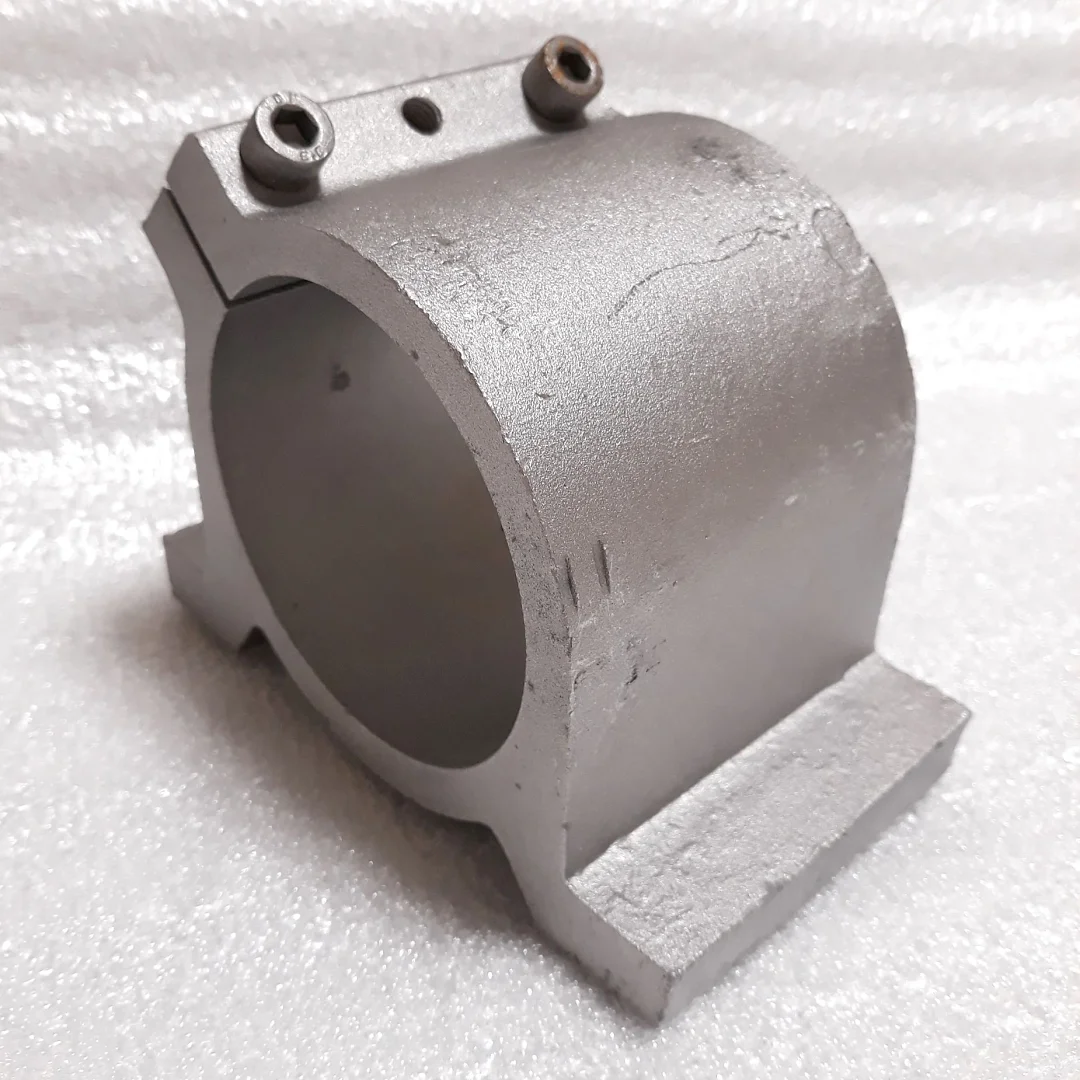

Кронштейн з литого алюмінію для кріплення шпинделя з корпусом 80 мм на каретку осі Z фрезерного верстата ЧПУ. Корпус хомута з розрізом зверху стягується двома гвинтами M8, розточка обтискає шпиндель по всій ширині кріплення.

Конструкція

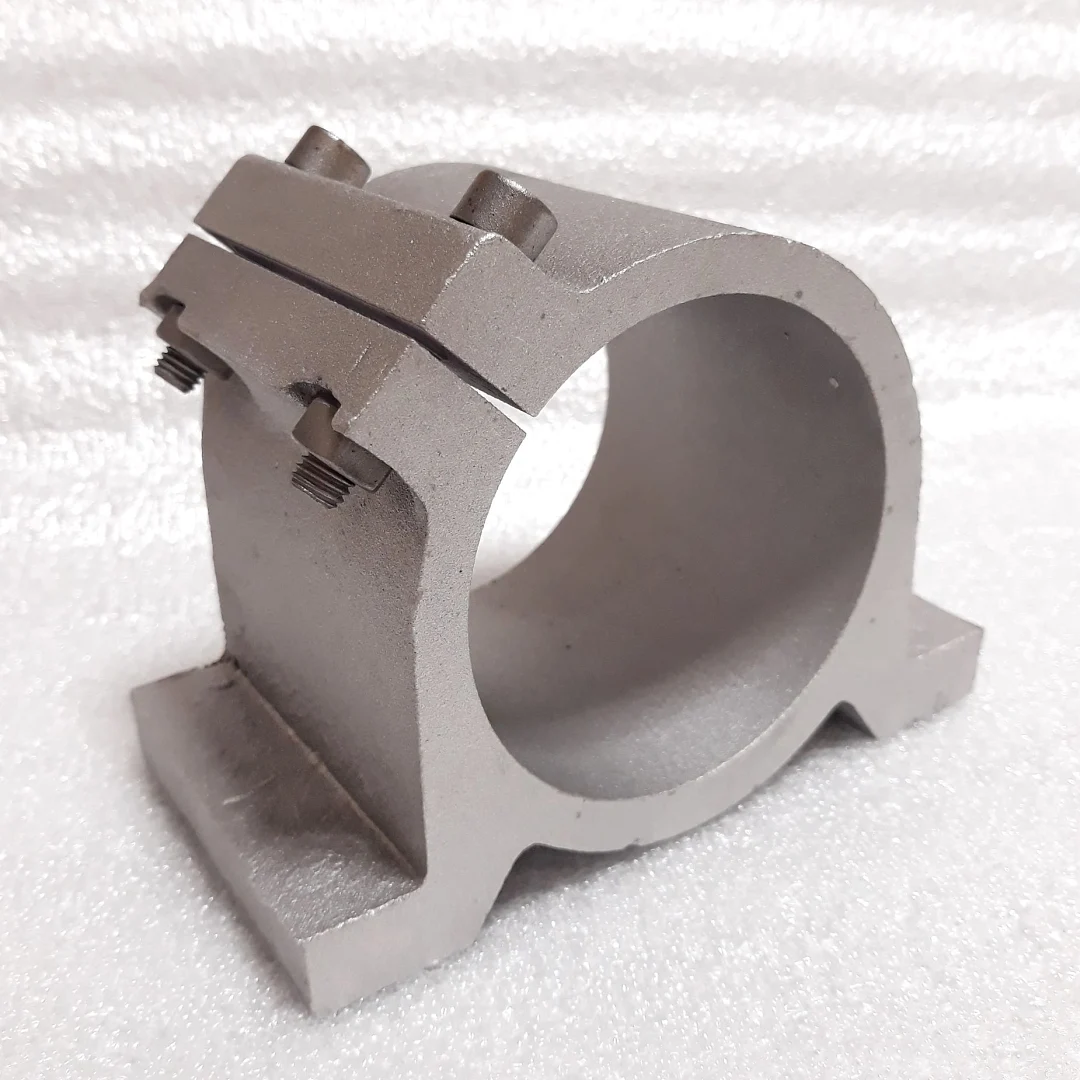

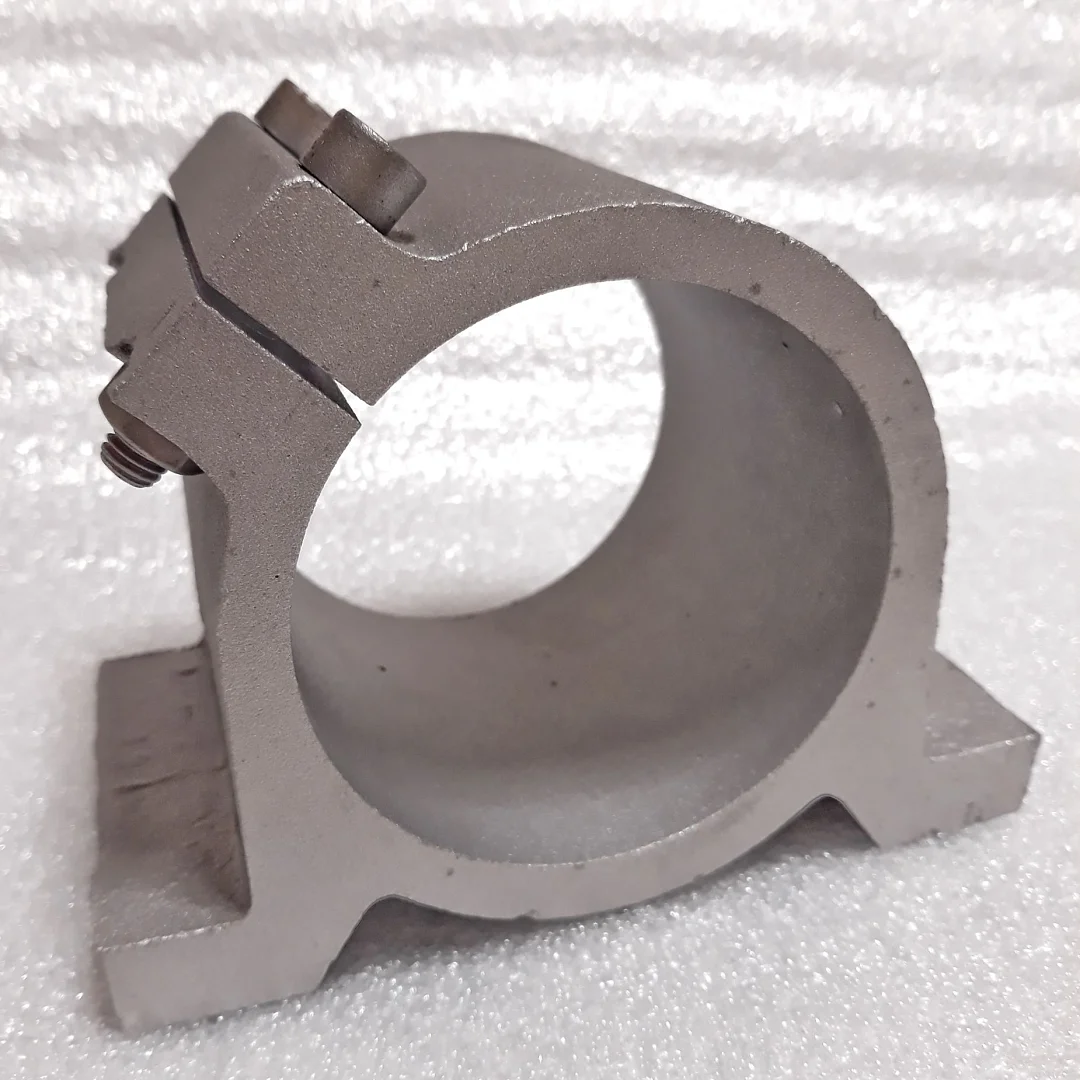

Розточка 80 мм, вісь шпинделя знаходиться на висоті 49.5 мм від опорної площини, загальна висота кріплення 109.84 мм. Основа шириною 135 мм із двома опорними полицями по 25 мм і товщиною 12.2 мм. Стяжний вузол винесений на похилий прилив над розрізом. Готових кріпильних отворів в основі немає: їх розмічають по каретці й свердлять за місцем, болти ставлять якомога ширше по полицях.

Для яких шпинделів

Кріплення підходить для шпинделів із корпусом 80 мм, це шпинделі 1.5 і 2.2 кВт з водяним і повітряним охолодженням. Хомут підбирають точно за діаметром корпусу: шпиндель іншого діаметра в ньому не затиснути, а прокладки під корпус зминаються й збивають вісь.

Встановлення

Кріплення ставлять опорною площиною на плиту каретки осі Z, попередньо очистивши обидві поверхні від стружки й задирок. Шпиндель затискають ближче до передньої частини корпусу, де стоять передні підшипники: прогин зростає як куб вильоту, і при вдвічі більшому вильоті шпиндель відхиляється у 8 разів сильніше. Стяжні гвинти затягують по черзі й рівномірно, різьба в алюмінії не любить перетягування. Після встановлення перевіряють перпендикулярність осі шпинделя до столу індикатором і за потреби підкладають тонкі металеві прокладки під опору.
