Крепление шпинделя 80 мм, литой алюминиевый хомут для фрезерного станка ЧПУ

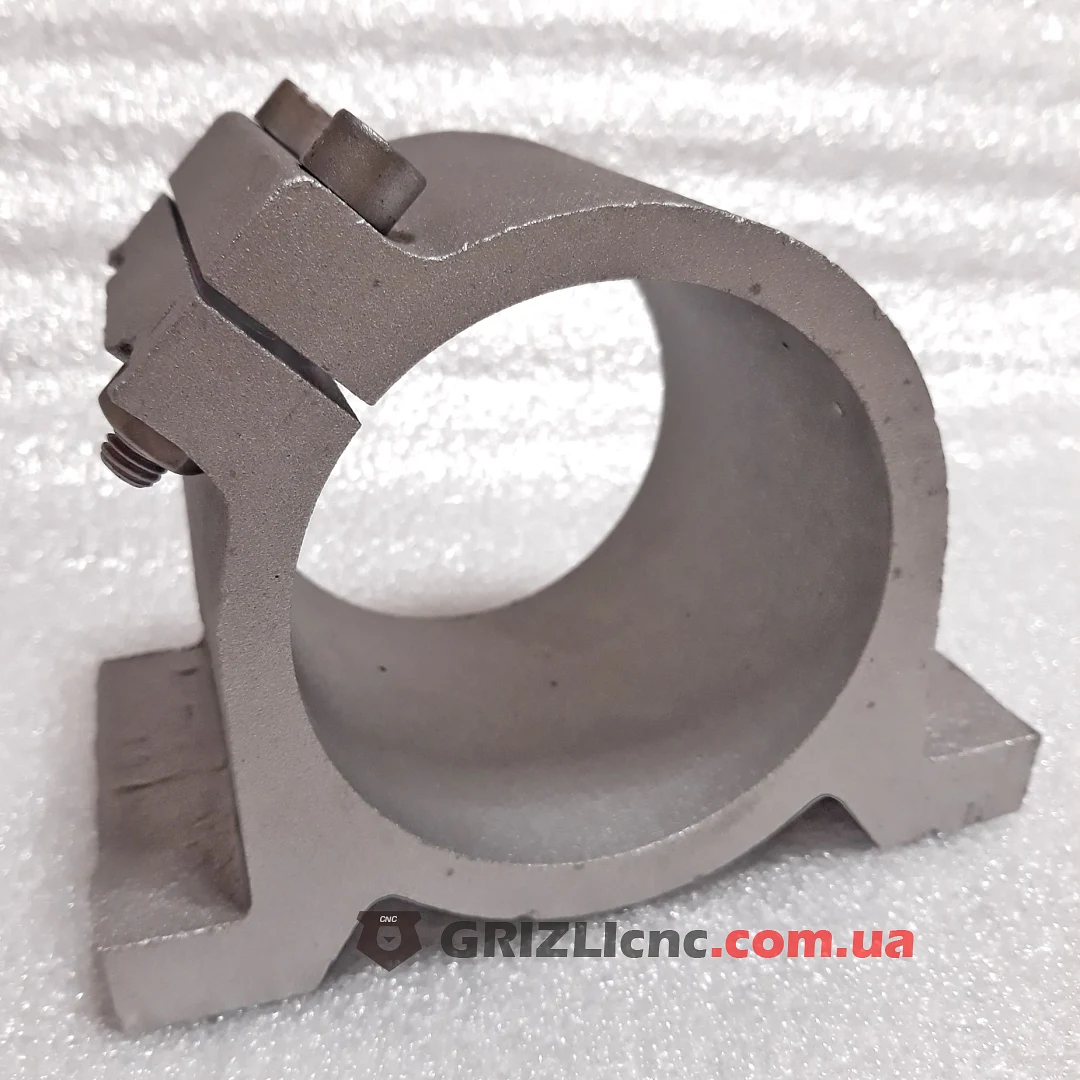

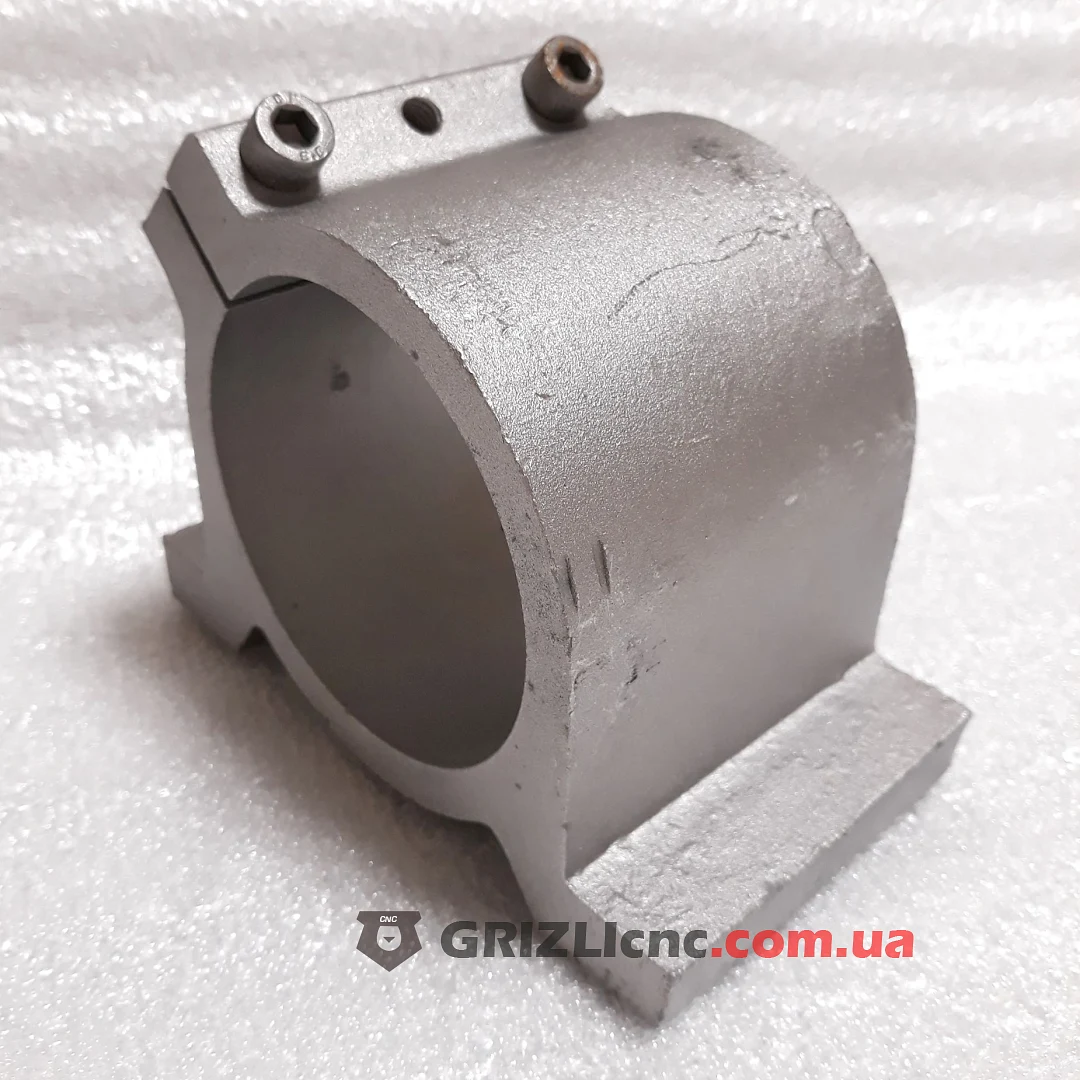

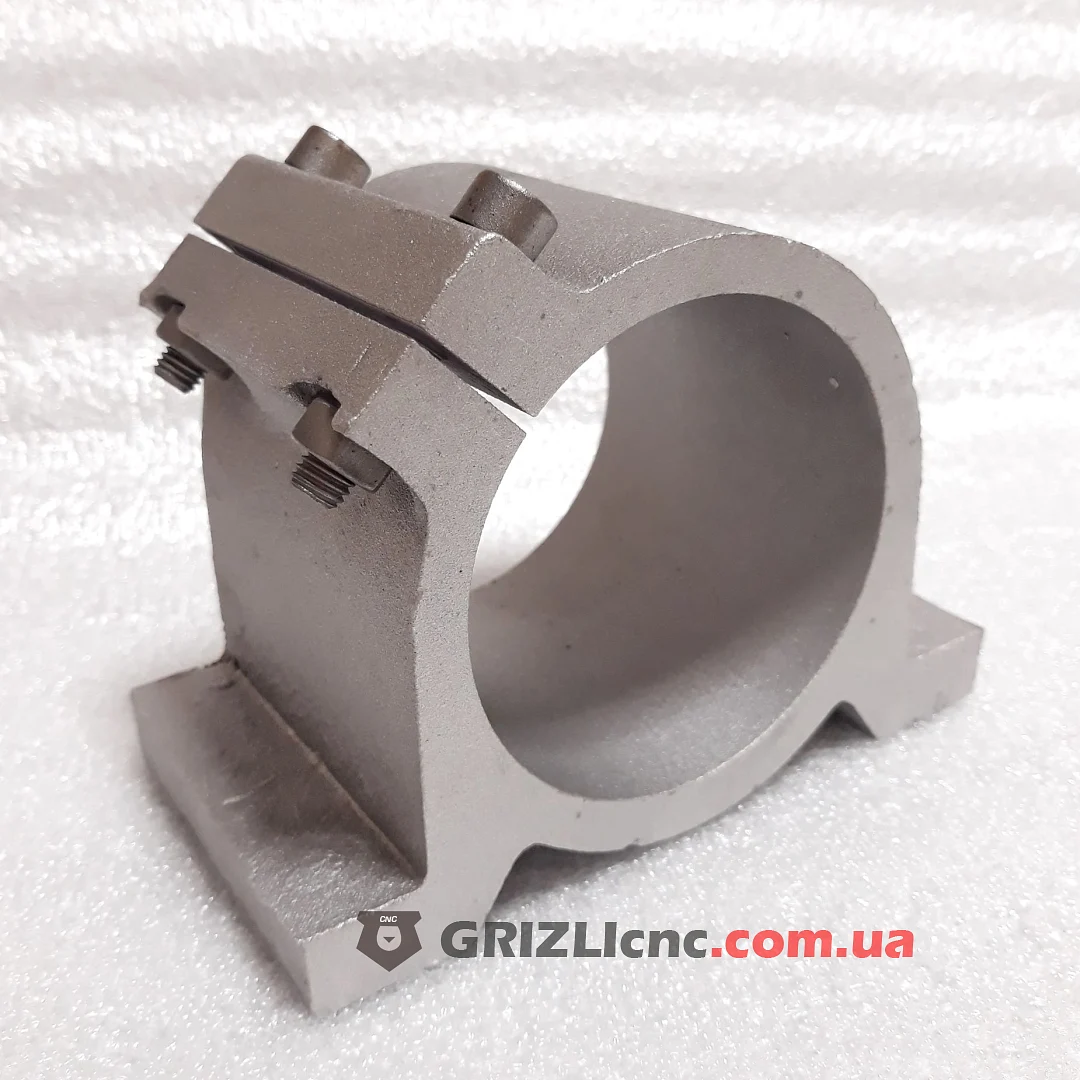

Кронштейн из литого алюминия для крепления шпинделя с корпусом 80 мм на каретку оси Z фрезерного станка ЧПУ. Корпус хомута с разрезом сверху стягивается двумя винтами M8, расточка обжимает шпиндель по всей ширине крепления.

Конструкция

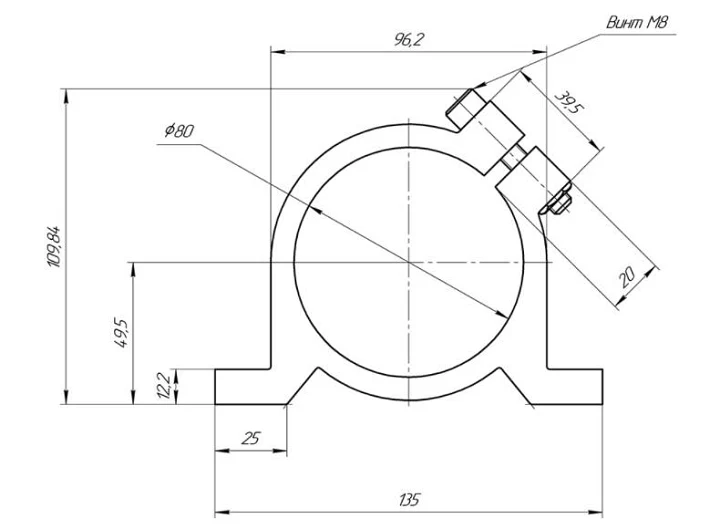

Расточка 80 мм, ось шпинделя находится на высоте 49.5 мм от опорной плоскости, общая высота крепления 109.84 мм. Основание шириной 135 мм с двумя опорными полками по 25 мм и толщиной 12.2 мм. Стяжной узел вынесен на наклонный прилив над разрезом. Готовых крепёжных отверстий в основании нет: их размечают по каретке и сверлят по месту, болты ставят как можно шире по полкам.

Для каких шпинделей

Крепление подходит для шпинделей с корпусом 80 мм, это шпиндели 1.5 и 2.2 кВт с водяным и воздушным охлаждением. Хомут подбирают точно по диаметру корпуса: шпиндель другого диаметра в нём не зажать, а прокладки под корпус сминаются и сбивают ось.

Установка

Крепление ставят опорной плоскостью на плиту каретки оси Z, предварительно очистив обе поверхности от стружки и заусенцев. Шпиндель зажимают ближе к передней части корпуса, где стоят передние подшипники: прогиб растёт как куб вылета, и при вдвое большем вылете шпиндель отклоняется в 8 раз сильнее. Стяжные винты затягивают поочерёдно и равномерно, резьба в алюминии не любит перетяжки. После установки проверяют перпендикулярность оси шпинделя столу индикатором и при необходимости подкладывают тонкие металлические прокладки под опору.
