Кріплення шпинделя 100 мм посилене для фрезерного верстата ЧПУ

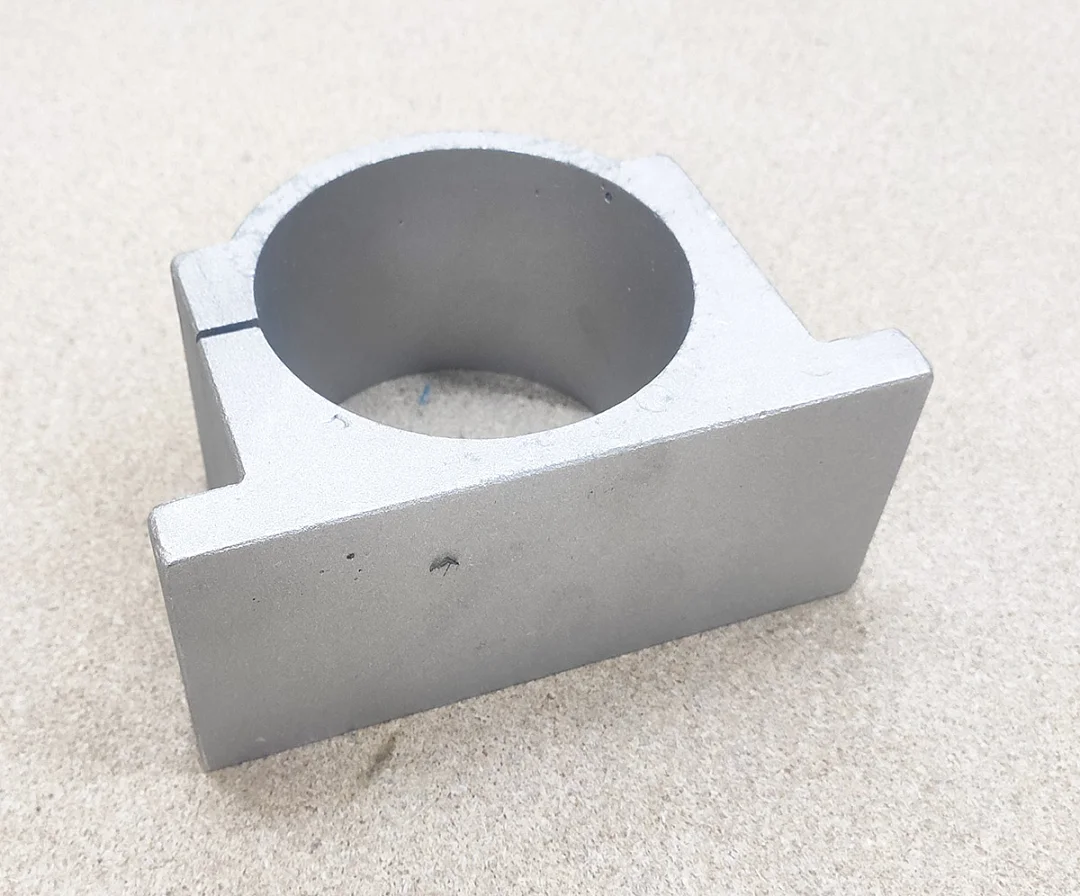

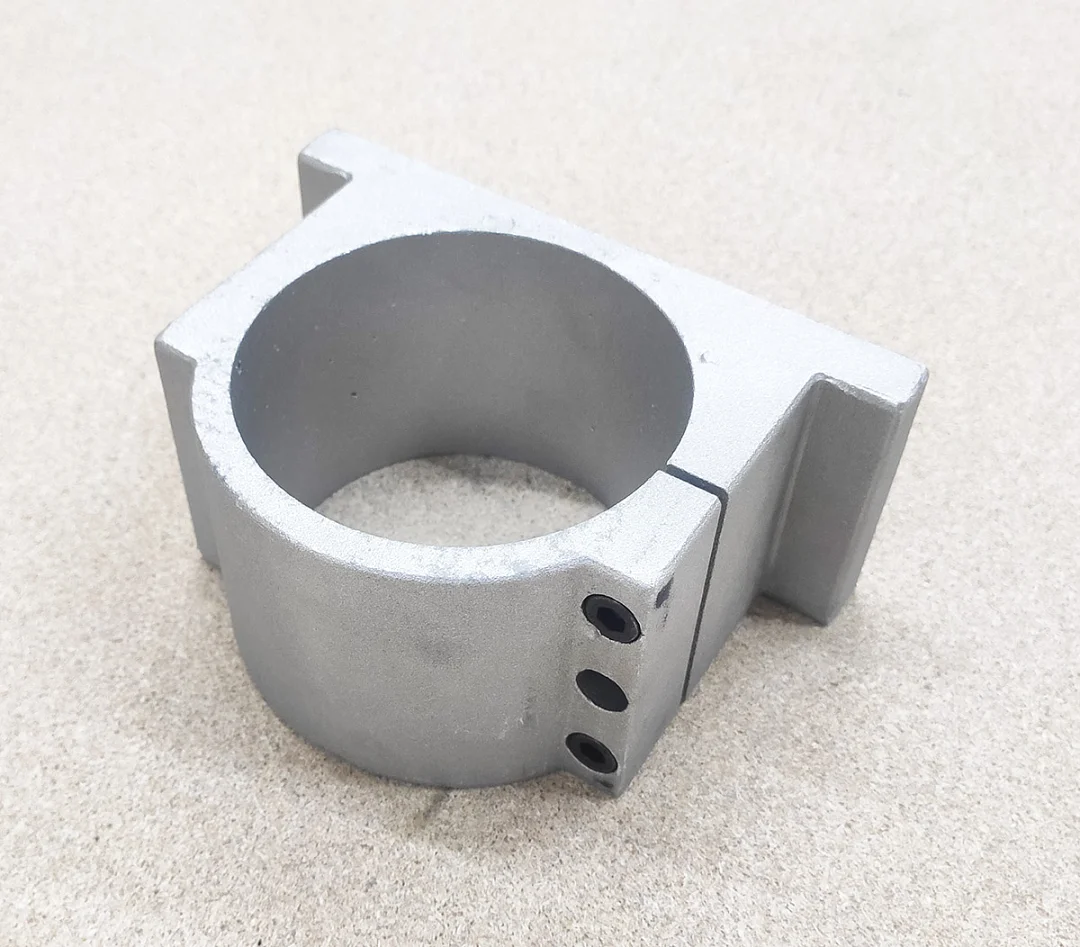

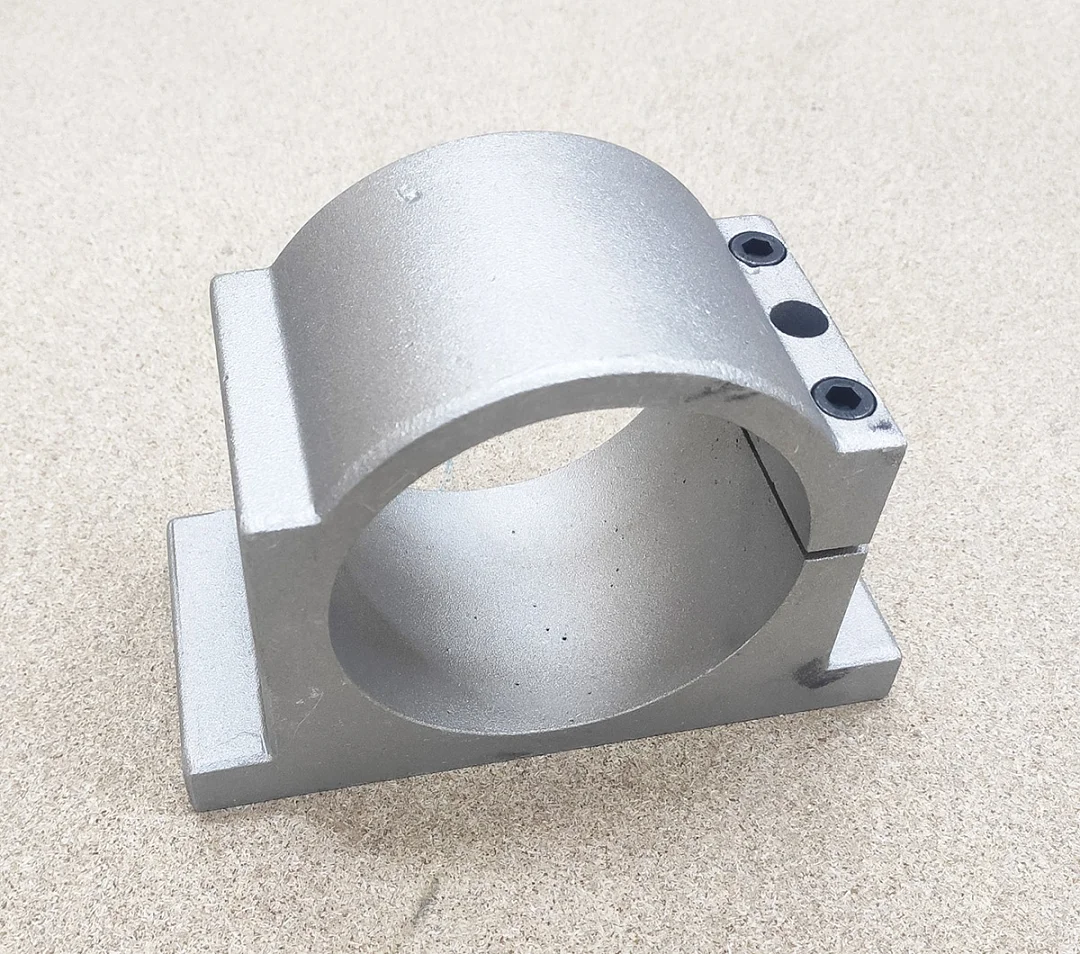

Посилене кріплення з алюмінію для шпинделя з корпусом 100 мм. Хомут і опорна плита виконані однією деталлю, розріз хомута знаходиться збоку й стягується трьома гвинтами з внутрішнім шестигранником.

Конструкція

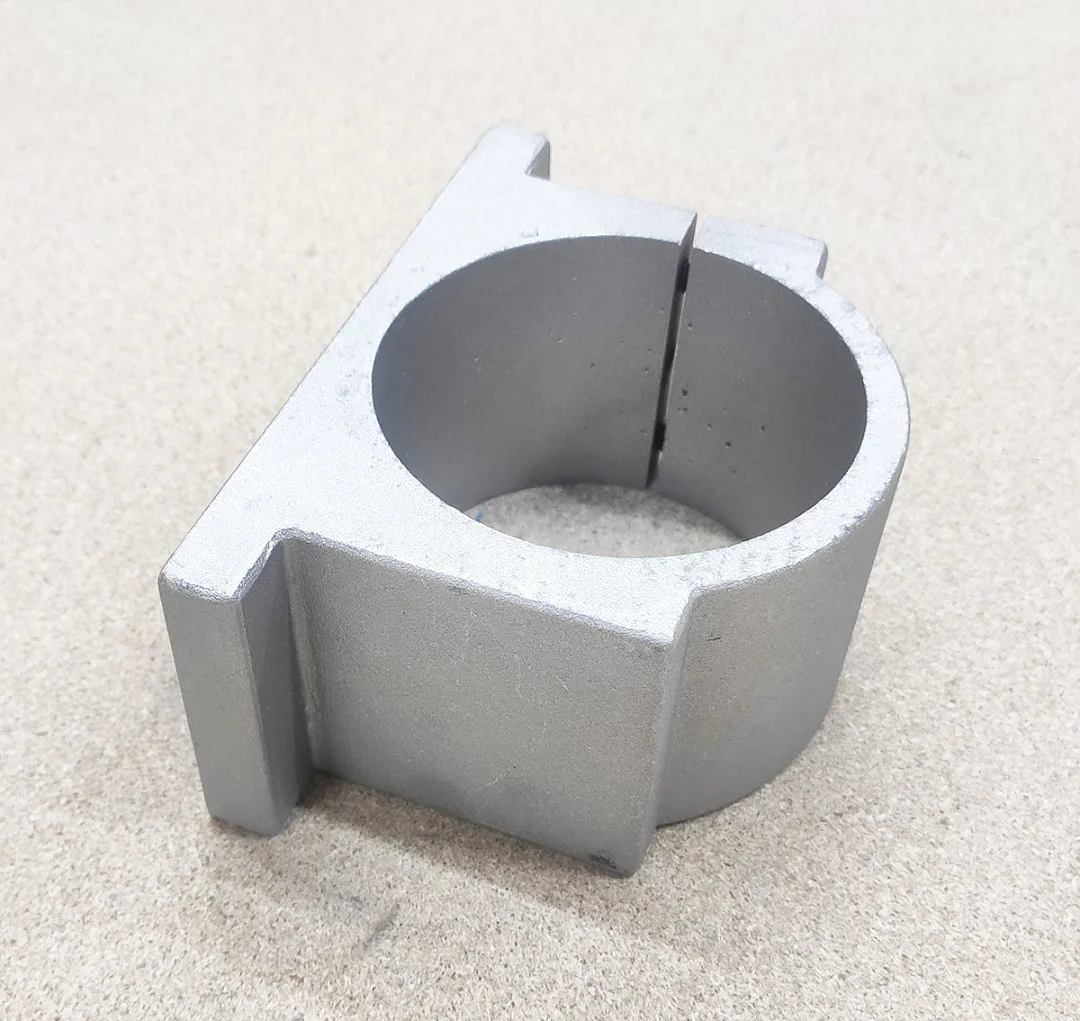

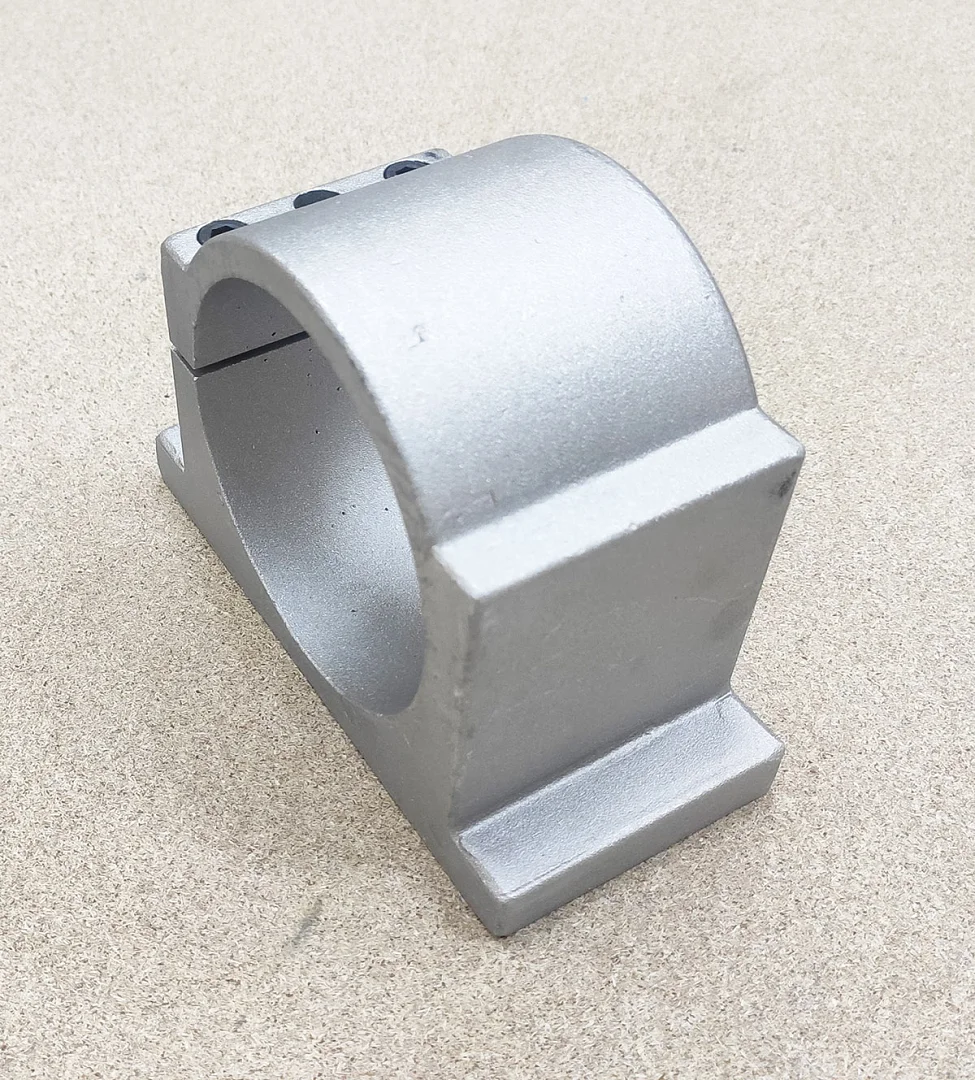

Опорна плита ширша за хомут і має дві поздовжні полиці, тому кріплення прилягає до каретки осі Z великою площиною й не хитається під бічним навантаженням. Три стяжні гвинти розподіляють обтискання по висоті хомута, і шпиндель менше провертається й сповзає під час розкрою й фрезерування з навантаженням.

Для яких шпинделів

Кріплення підходить для шпинделів із корпусом 100 мм, це шпинделі 3 і 4.5 кВт з водяним охолодженням. Хомут підбирають точно за діаметром корпусу: шпиндель іншого діаметра в ньому не затиснути, а прокладки під корпус зминаються й збивають вісь.

Встановлення

Кріплення ставлять опорною площиною на плиту каретки осі Z, попередньо очистивши обидві поверхні від стружки й задирок. Шпиндель затискають ближче до передньої частини корпусу, де стоять передні підшипники: прогин зростає як куб вильоту, і при вдвічі більшому вильоті шпиндель відхиляється у 8 разів сильніше. Стяжні гвинти затягують по черзі й рівномірно, різьба в алюмінії не любить перетягування. Після встановлення перевіряють перпендикулярність осі шпинделя до столу індикатором і за потреби підкладають тонкі металеві прокладки під опору.
