Крепление шпинделя 100 мм усиленное для фрезерного станка ЧПУ

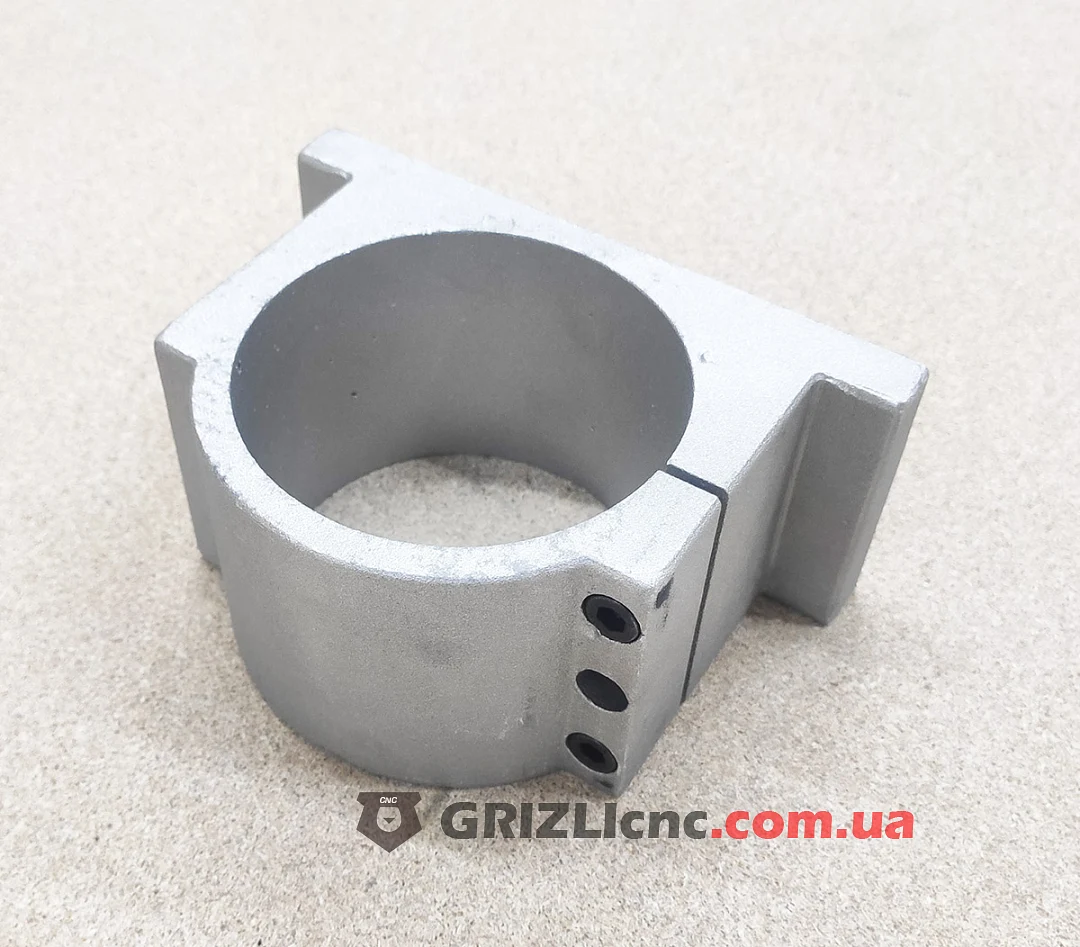

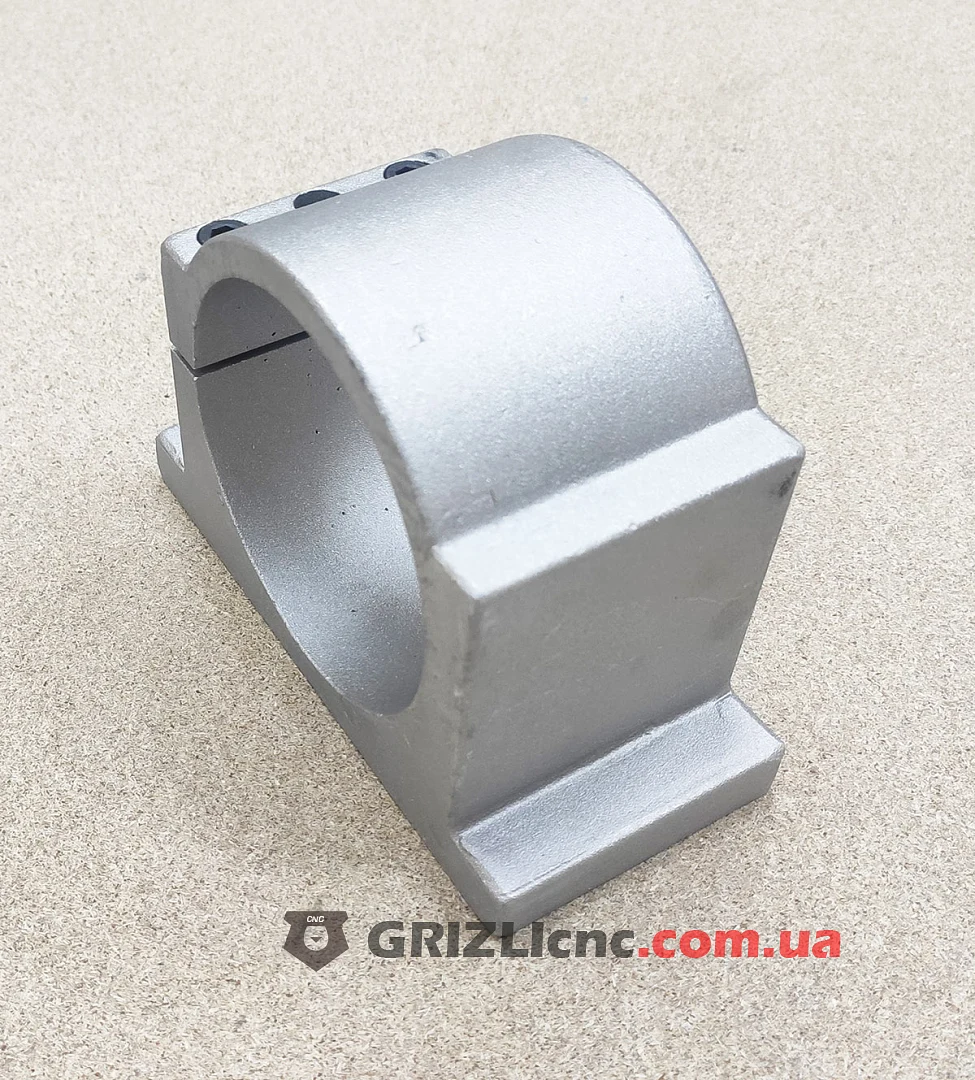

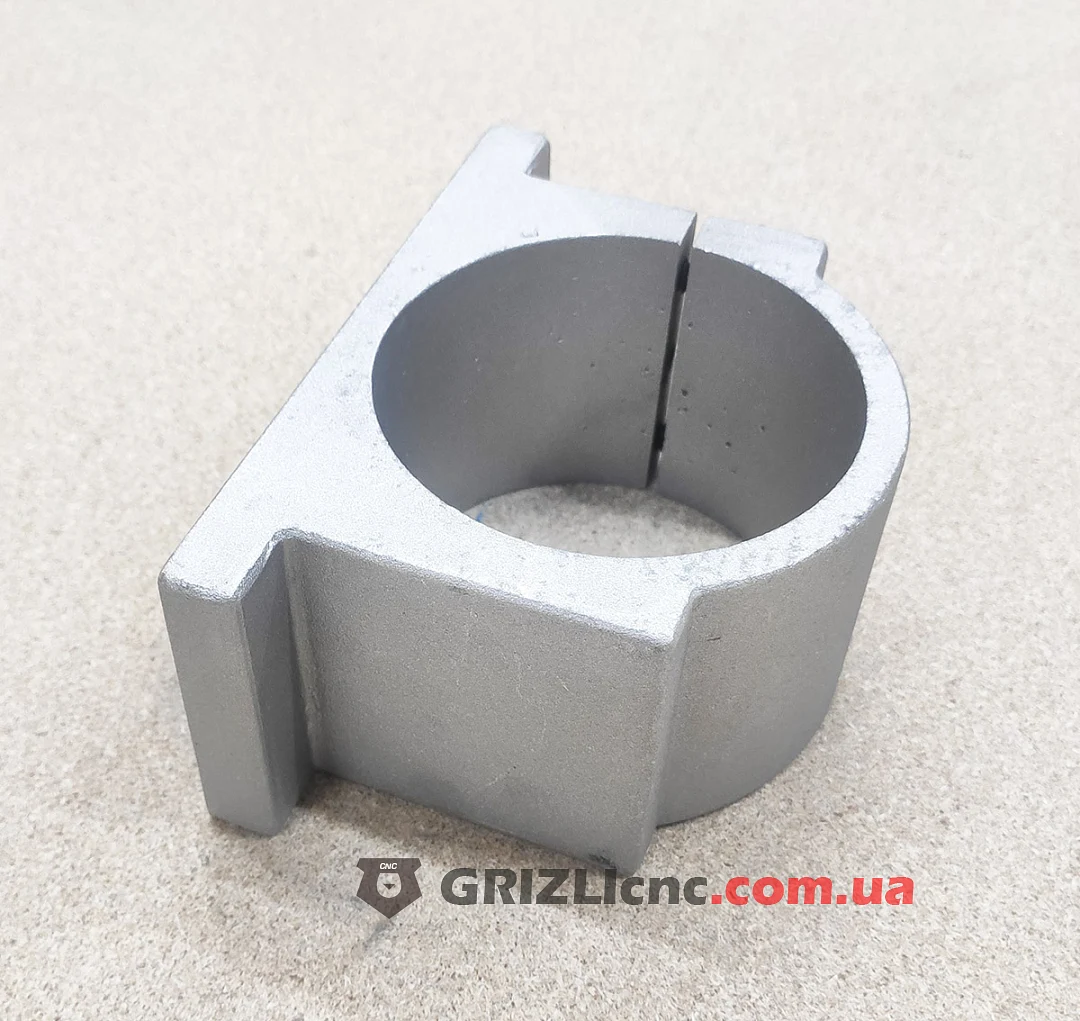

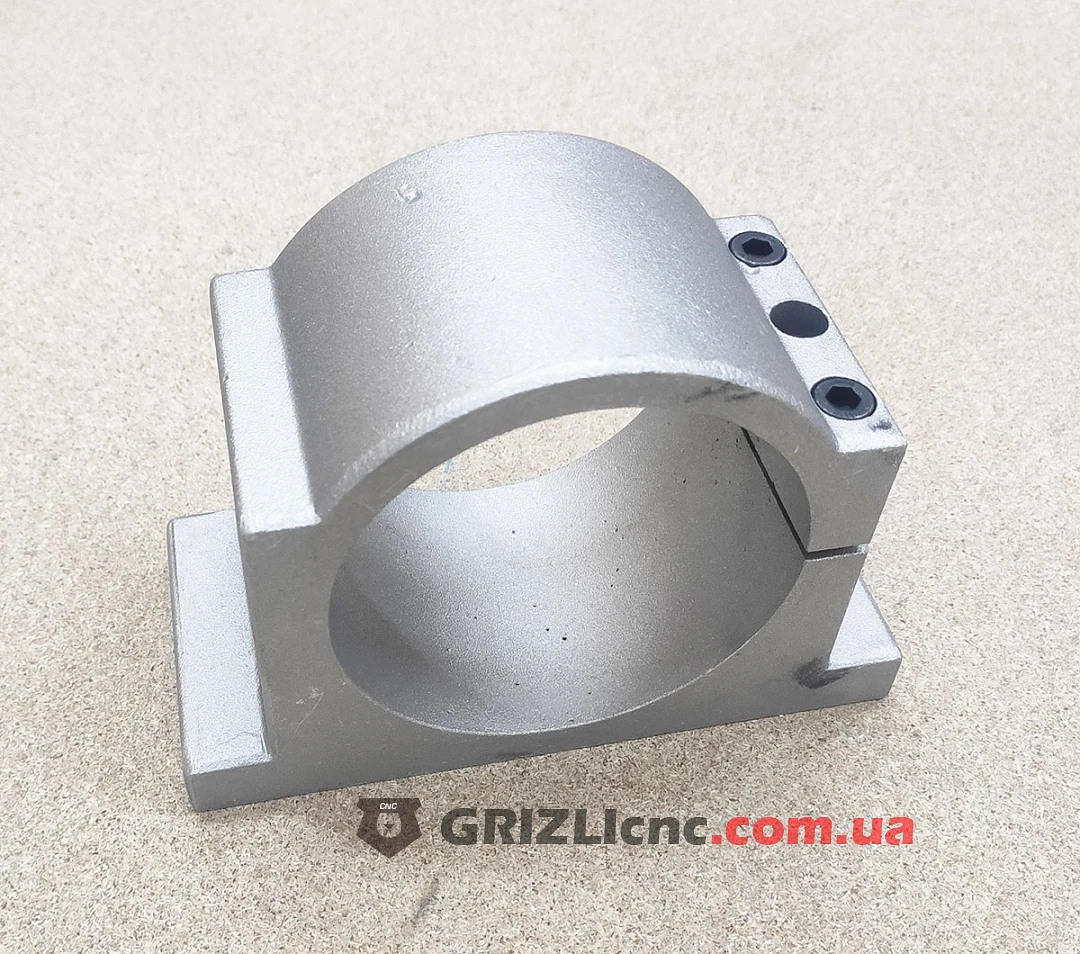

Усиленное крепление из алюминия для шпинделя с корпусом 100 мм. Хомут и опорная плита выполнены одной деталью, разрез хомута находится сбоку и стягивается тремя винтами с внутренним шестигранником.

Конструкция

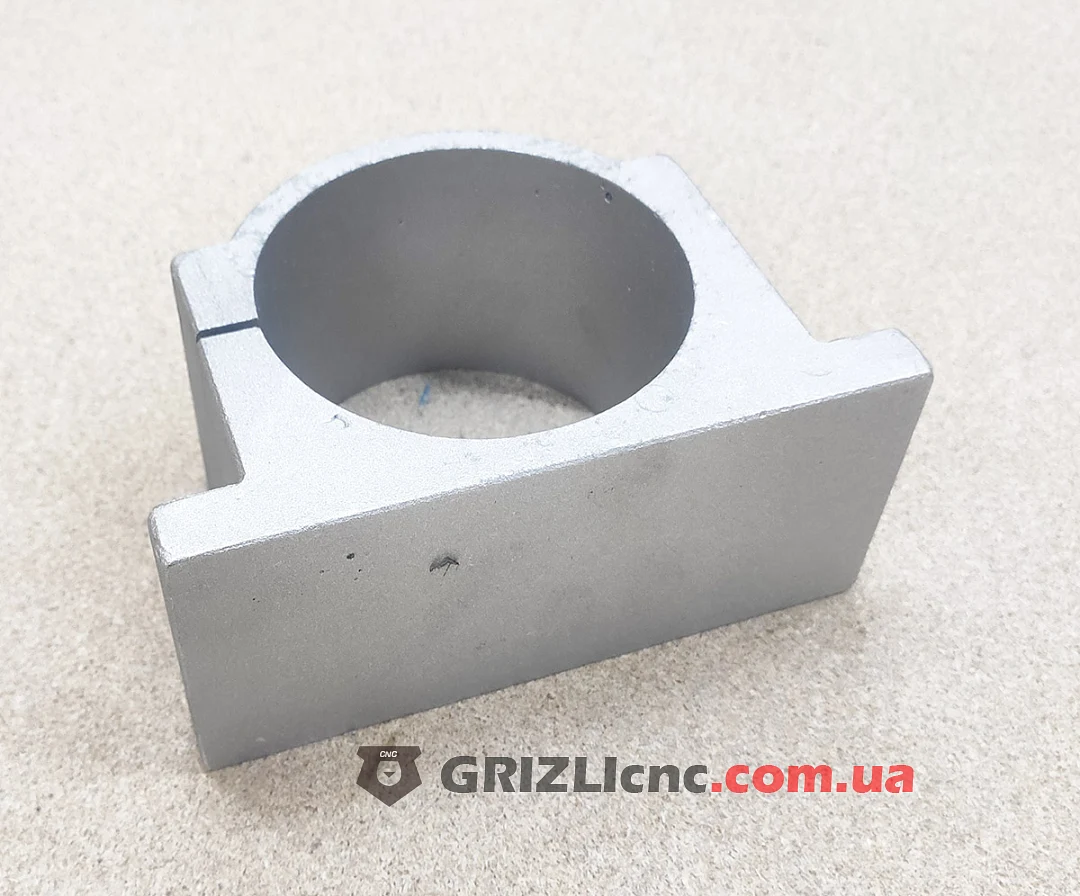

Опорная плита шире хомута и имеет две продольные полки, поэтому крепление прилегает к каретке оси Z большой плоскостью и не качается под боковой нагрузкой. Три стяжных винта распределяют обжатие по высоте хомута, и шпиндель меньше проворачивается и сползает при раскрое и фрезеровке с нагрузкой.

Для каких шпинделей

Крепление подходит для шпинделей с корпусом 100 мм, это шпиндели 3 и 4.5 кВт с водяным охлаждением. Хомут подбирают точно по диаметру корпуса: шпиндель другого диаметра в нём не зажать, а прокладки под корпус сминаются и сбивают ось.

Установка

Крепление ставят опорной плоскостью на плиту каретки оси Z, предварительно очистив обе поверхности от стружки и заусенцев. Шпиндель зажимают ближе к передней части корпуса, где стоят передние подшипники: прогиб растёт как куб вылета, и при вдвое большем вылете шпиндель отклоняется в 8 раз сильнее. Стяжные винты затягивают поочерёдно и равномерно, резьба в алюминии не любит перетяжки. После установки проверяют перпендикулярность оси шпинделя столу индикатором и при необходимости подкладывают тонкие металлические прокладки под опору.
