Кріплення шпинделя 65 мм, литий алюмінієвий хомут для фрезерного верстата ЧПУ

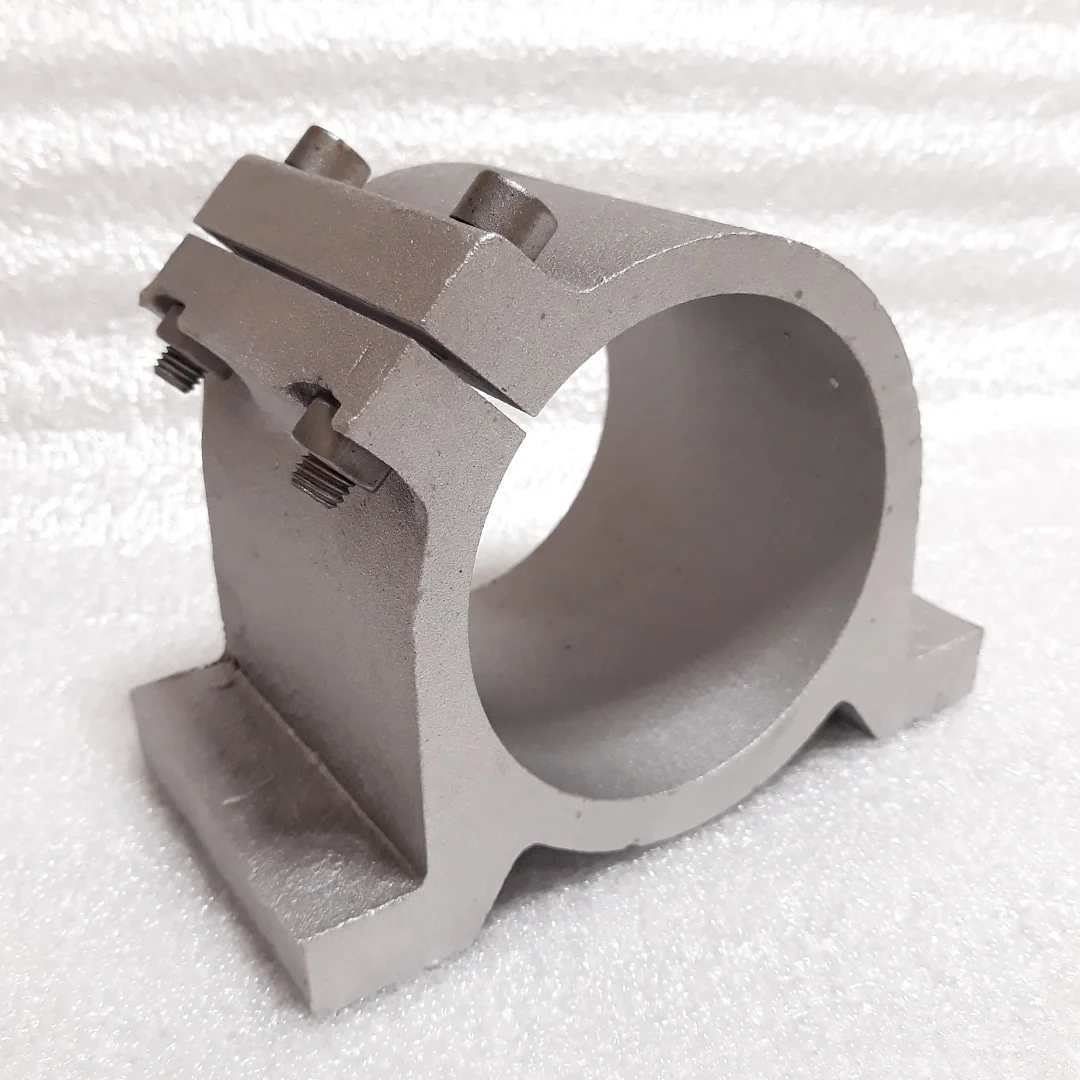

Кронштейн з литого алюмінію для кріплення шпинделя з корпусом 65 мм на каретку осі Z фрезерного верстата ЧПУ. Корпус хомута з розрізом стягується гвинтами, розточка обтискає шпиндель по всій ширині кріплення.

Конструкція

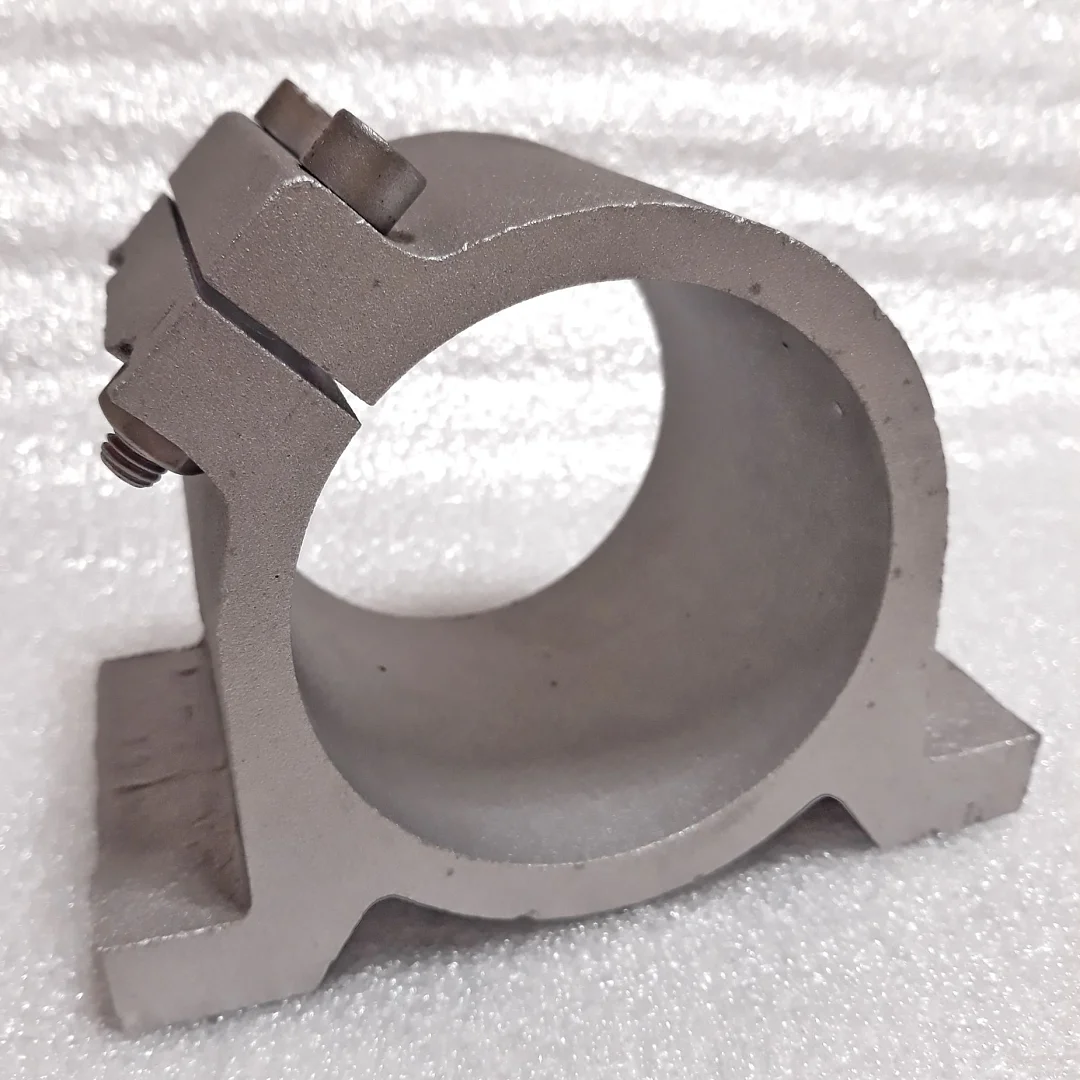

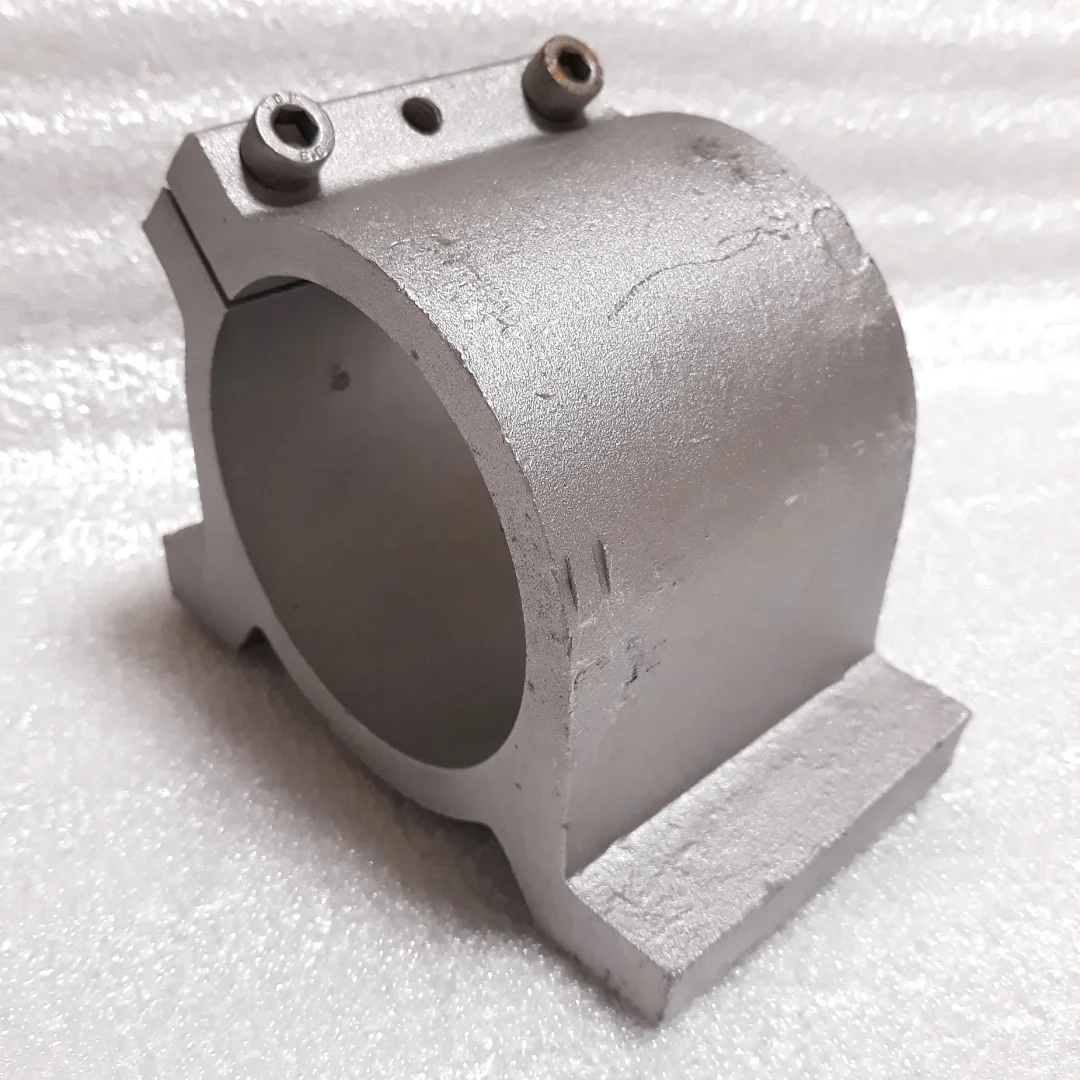

Хомут відлитий разом з основою, у якої з боків дві опорні полиці. Готових кріпильних отворів в основі немає: їх розмічають по каретці й свердлять за місцем, болти ставлять якомога ширше по полицях, щоб кріплення не хиталося.

Для яких шпинделів

Кріплення підходить для шпинделів із корпусом 65 мм, це шпинделі 800 Вт з водяним і повітряним охолодженням. Хомут підбирають точно за діаметром корпусу: шпиндель іншого діаметра в ньому не затиснути, а прокладки під корпус зминаються й збивають вісь.

Встановлення

Кріплення ставлять опорною площиною на плиту каретки осі Z, попередньо очистивши обидві поверхні від стружки й задирок. Шпиндель затискають ближче до передньої частини корпусу, де стоять передні підшипники: прогин зростає як куб вильоту, і при вдвічі більшому вильоті шпиндель відхиляється у 8 разів сильніше. Стяжні гвинти затягують по черзі й рівномірно, різьба в алюмінії не любить перетягування. Після встановлення перевіряють перпендикулярність осі шпинделя до столу індикатором і за потреби підкладають тонкі металеві прокладки під опору.
