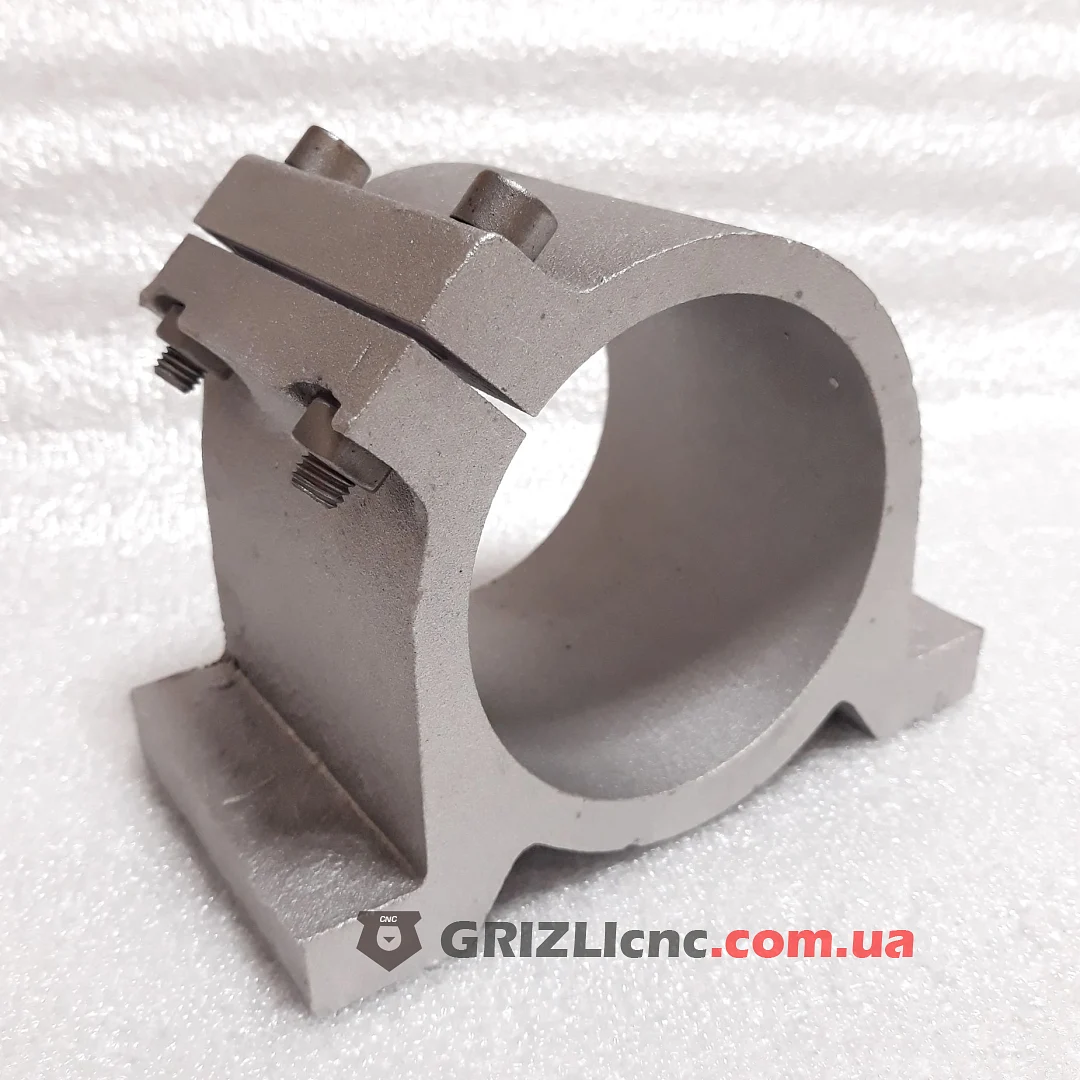

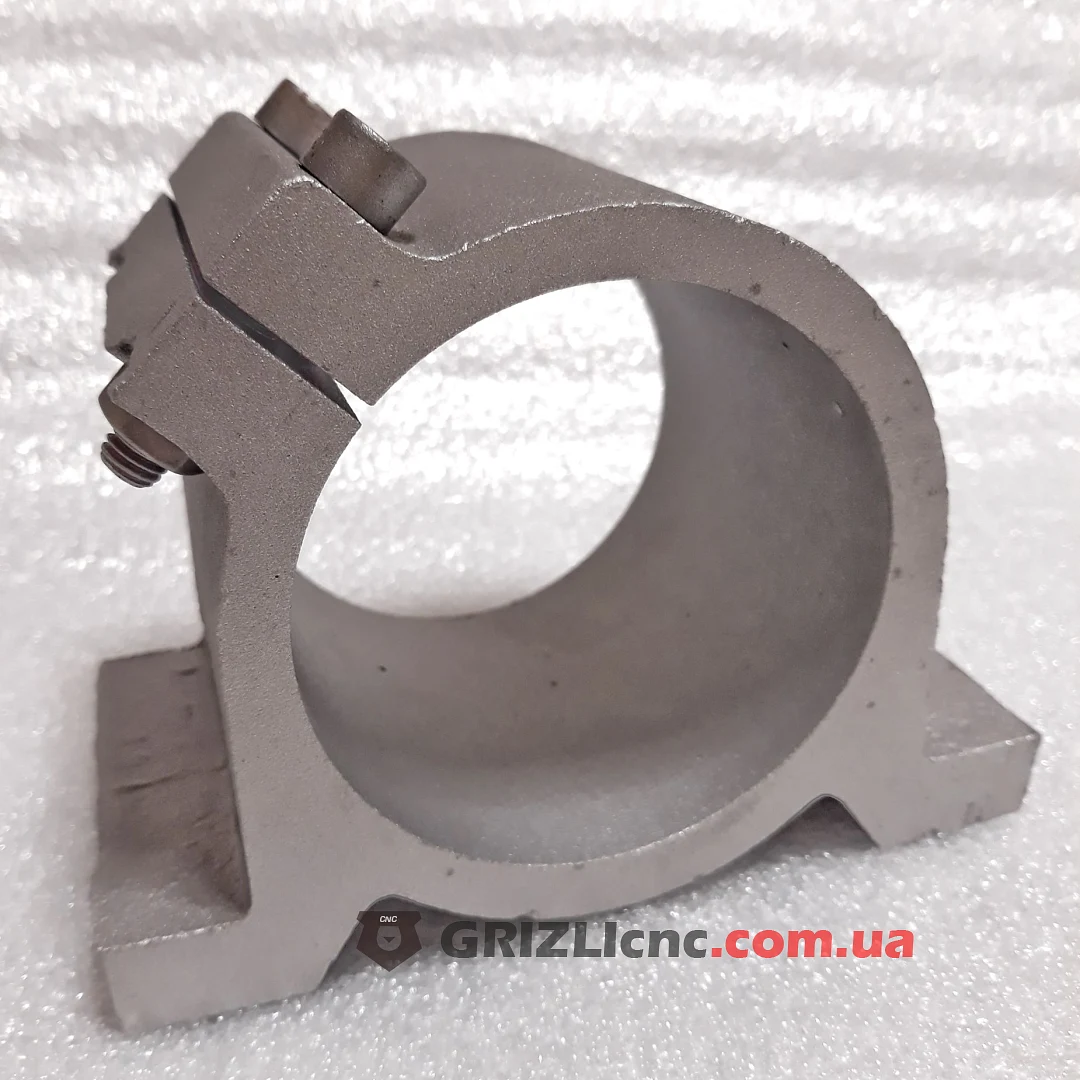

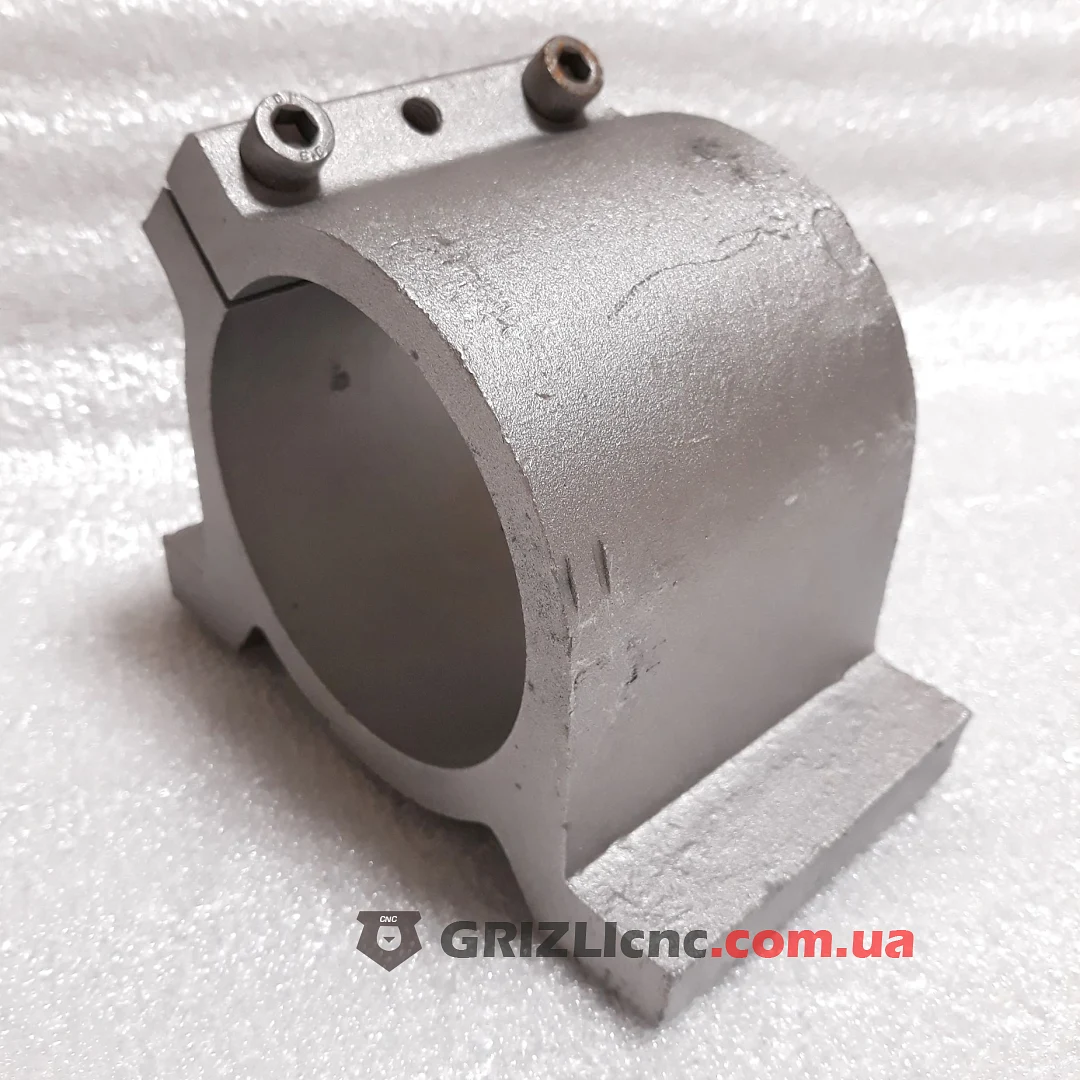

Кронштейн из литого алюминия для крепления шпинделя с корпусом 65 мм на каретку оси Z фрезерного станка ЧПУ. Корпус хомута с разрезом стягивается винтами, расточка обжимает шпиндель по всей ширине крепления.
Конструкция
Хомут отлит заодно с основанием, у которого по бокам две опорные полки. Готовых крепёжных отверстий в основании нет: их размечают по каретке и сверлят по месту, болты ставят как можно шире по полкам, чтобы крепление не качалось.
Для каких шпинделей
Крепление подходит для шпинделей с корпусом 65 мм, это шпиндели 800 Вт с водяным и воздушным охлаждением. Хомут подбирают точно по диаметру корпуса: шпиндель другого диаметра в нём не зажать, а прокладки под корпус сминаются и сбивают ось.
Установка
Крепление ставят опорной плоскостью на плиту каретки оси Z, предварительно очистив обе поверхности от стружки и заусенцев. Шпиндель зажимают ближе к передней части корпуса, где стоят передние подшипники: прогиб растёт как куб вылета, и при вдвое большем вылете шпиндель отклоняется в 8 раз сильнее. Стяжные винты затягивают поочерёдно и равномерно, резьба в алюминии не любит перетяжки. После установки проверяют перпендикулярность оси шпинделя столу индикатором и при необходимости подкладывают тонкие металлические прокладки под опору.
