Контролер Lihuiyu M2 Nano для лазерного верстата CO2

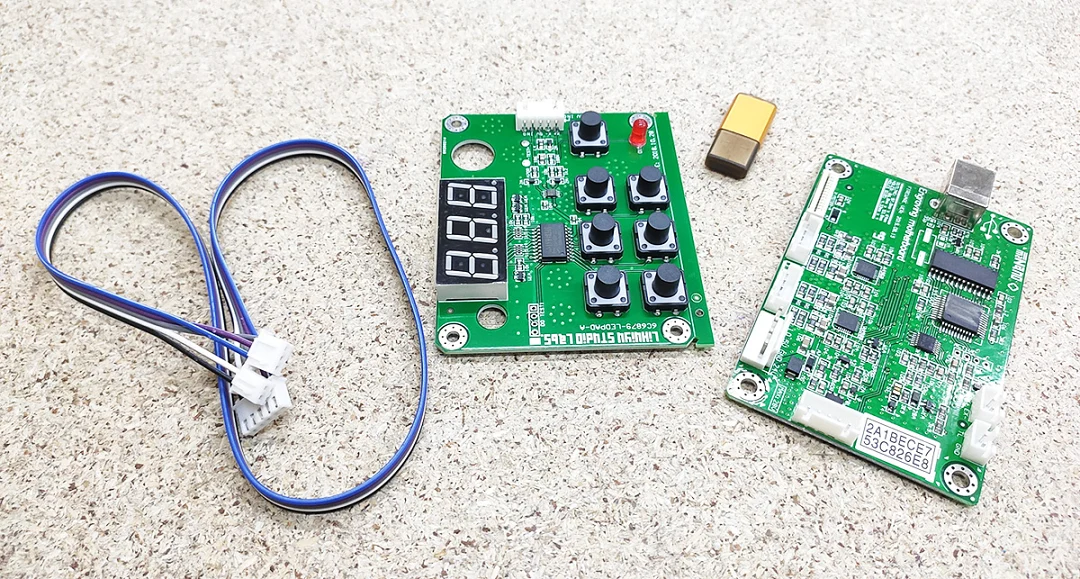

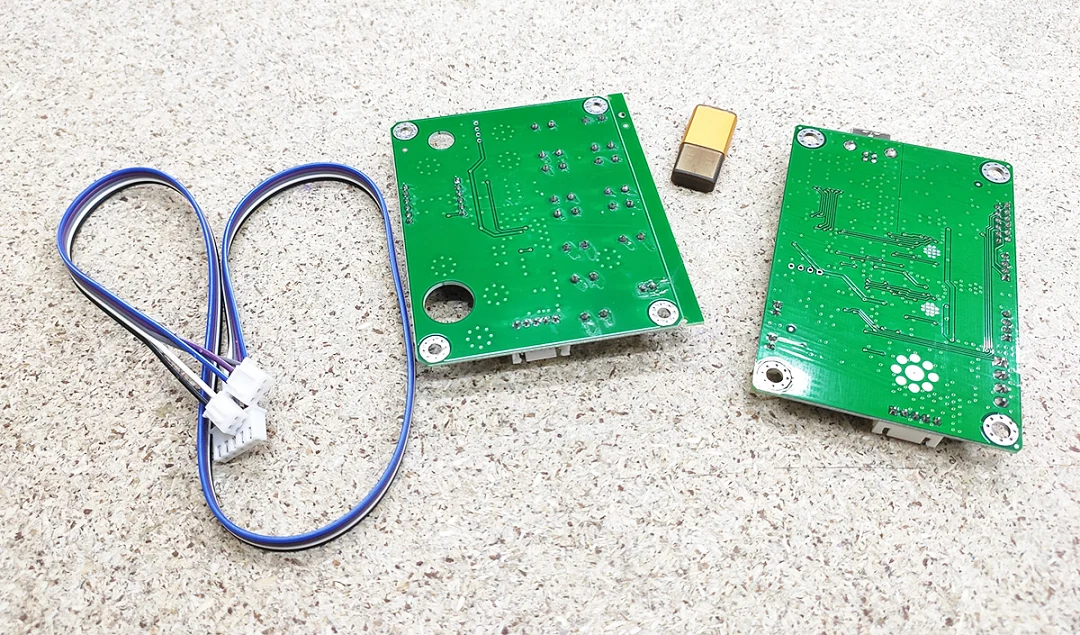

Контролер M2 Nano розроблений Lihuiyu Studio Labs. У комплекті основна плата з роз’ємом USB типу B, плата панелі з трирозрядним цифровим індикатором, сімома кнопками і червоним світлодіодом, з’єднувальний кабель і USB ключ. На платі панелі маркування LIHUIYU STUDIO LABS і 6C6879-LEDPAD-A, на основній платі наліпка з кодом.

Дані з посібника виробника

• Зв’язок з комп’ютером: USB типу B.
• Розмір основної плати: 97 x 64 мм.
• Вбудовані драйвери двофазних гібридних крокових двигунів осей X і Y.
• Струм драйвера X: середній 0.25 А на фазу, піковий 0.36 А. Струм драйвера Y: середній 0.33 А на фазу, піковий 0.47 А.
• Живлення 5 В (4.75-5.25 В) не менше 0.1 А і 24 В (23.5-28.0 В) не менше 1.2 А, виробник рекомендує блок понад 1.8 А.
• Джерела 5 В, 24 В і блок живлення лазера повинні мати спільний провід GND.
• Тепловиділення плати: менше 2 Вт.
• Розрахункова швидкість: гравіювання 10-600 мм/с, різання 0.5-100 мм/с.
• Захист драйверів у разі короткого замикання в кроковому двигуні.
• У програмі гравіювання вибирається тип плати 6C6879-LASER-M2.

Роз’єми основної плати

• Живлення: чотириконтактний роз’єм VH3.96 із захистом від неправильного підключення, контакти LO, 5V, GND, 24V.
• LO: вихід керування лазером, низький рівень вмикає лазер, високий вимикає. З окремим блоком живлення лазера LO підключається до TL, GND до G.
• XL, YL: входи кінцевих вимикачів осей X і Y, активний високий рівень. Механічні кінцеві вимикачі підключаються нормально замкненими контактами.
• EX+, EX-: вихід синхронного керування зовнішніми пристроями: витяжкою, помпою, компресором. Для цієї функції потрібна окрема плата керування.
• X, Y: виходи на крокові двигуни A+, A-, B+, B-.

Монтаж

• Усі підключення виконуйте при вимкненому живленні.
• Виробник рекомендує закритий монтаж плати для захисту від пилу, диму і вологи. Металевий кожух плати з’єднують із заземленням корпусу верстата.
• Кріпильні отвори мають збігатися з платою, щоб плата не згиналася під час затягування гвинтів.
• Використовуйте екранований кабель USB. Подовжувач USB виробник не рекомендує.
• Якщо двигун обертається у зворотний бік, поміняйте місцями дроти A+ і A- цього двигуна.
