Контроллер Lihuiyu M2 Nano для лазерного станка CO2

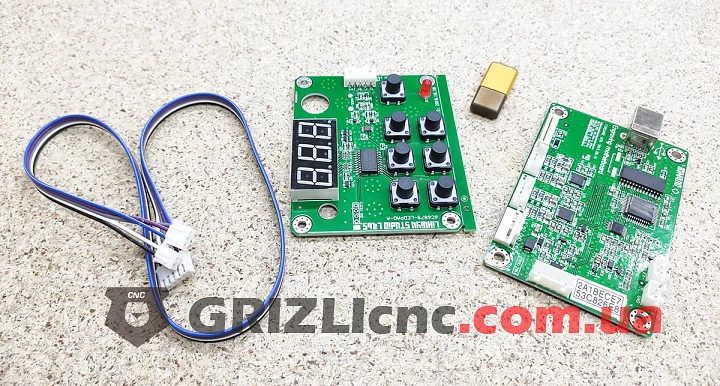

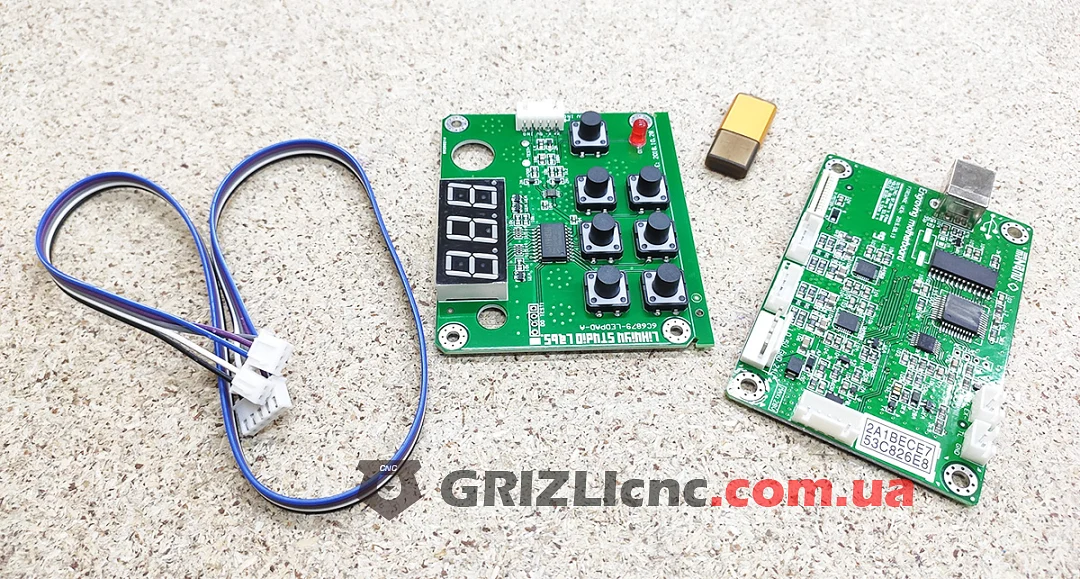

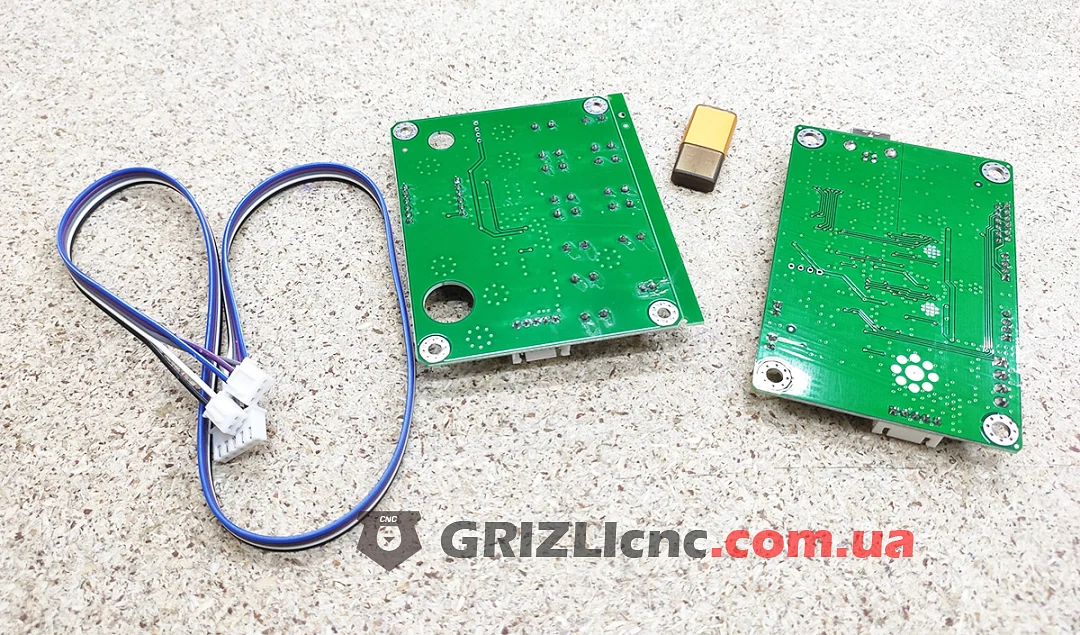

Контроллер M2 Nano разработан Lihuiyu Studio Labs. В комплекте основная плата с разъёмом USB типа B, плата панели с трёхразрядным цифровым индикатором, семью кнопками и красным светодиодом, соединительный кабель и USB ключ. На плате панели маркировка LIHUIYU STUDIO LABS и 6C6879-LEDPAD-A, на основной плате наклейка с кодом.

Данные из руководства производителя

• Связь с компьютером: USB типа B.
• Размер основной платы: 97 x 64 мм.
• Встроенные драйверы двухфазных гибридных шаговых двигателей осей X и Y.
• Ток драйвера X: средний 0.25 А на фазу, пиковый 0.36 А. Ток драйвера Y: средний 0.33 А на фазу, пиковый 0.47 А.
• Питание 5 В (4.75-5.25 В) не менее 0.1 А и 24 В (23.5-28.0 В) не менее 1.2 А, производитель рекомендует блок более 1.8 А.
• Источники 5 В, 24 В и блок питания лазера должны иметь общий провод GND.
• Тепловыделение платы: менее 2 Вт.
• Расчётная скорость: гравировка 10-600 мм/с, резка 0.5-100 мм/с.
• Защита драйверов при коротком замыкании в шаговом двигателе.
• В программе гравировки выбирается тип платы 6C6879-LASER-M2.

Разъёмы основной платы

• Питание: четырёхконтактный разъём VH3.96 с защитой от неправильного подключения, контакты LO, 5V, GND, 24V.
• LO: выход управления лазером, низкий уровень включает лазер, высокий выключает. С отдельным блоком питания лазера LO подключается к TL, GND к G.
• XL, YL: входы концевиков осей X и Y, активный высокий уровень. Механические концевики подключаются нормально замкнутыми контактами.
• EX+, EX-: выход синхронного управления внешними устройствами: вытяжкой, помпой, компрессором. Для этой функции нужна отдельная плата управления.
• X, Y: выходы на шаговые двигатели A+, A-, B+, B-.

Монтаж

• Все подключения выполняйте при отключённом питании.
• Производитель рекомендует закрытый монтаж платы для защиты от пыли, дыма и влаги. Металлический кожух платы соединяют с заземлением корпуса станка.
• Крепёжные отверстия должны совпадать с платой, чтобы плата не изгибалась при затяжке винтов.
• Используйте экранированный кабель USB. Удлинитель USB производитель не рекомендует.
• Если двигатель вращается в обратную сторону, поменяйте местами провода A+ и A- этого двигателя.
