Подвійна мембранна муфта 12-12 мм D34L45 для верстата ЧПУ

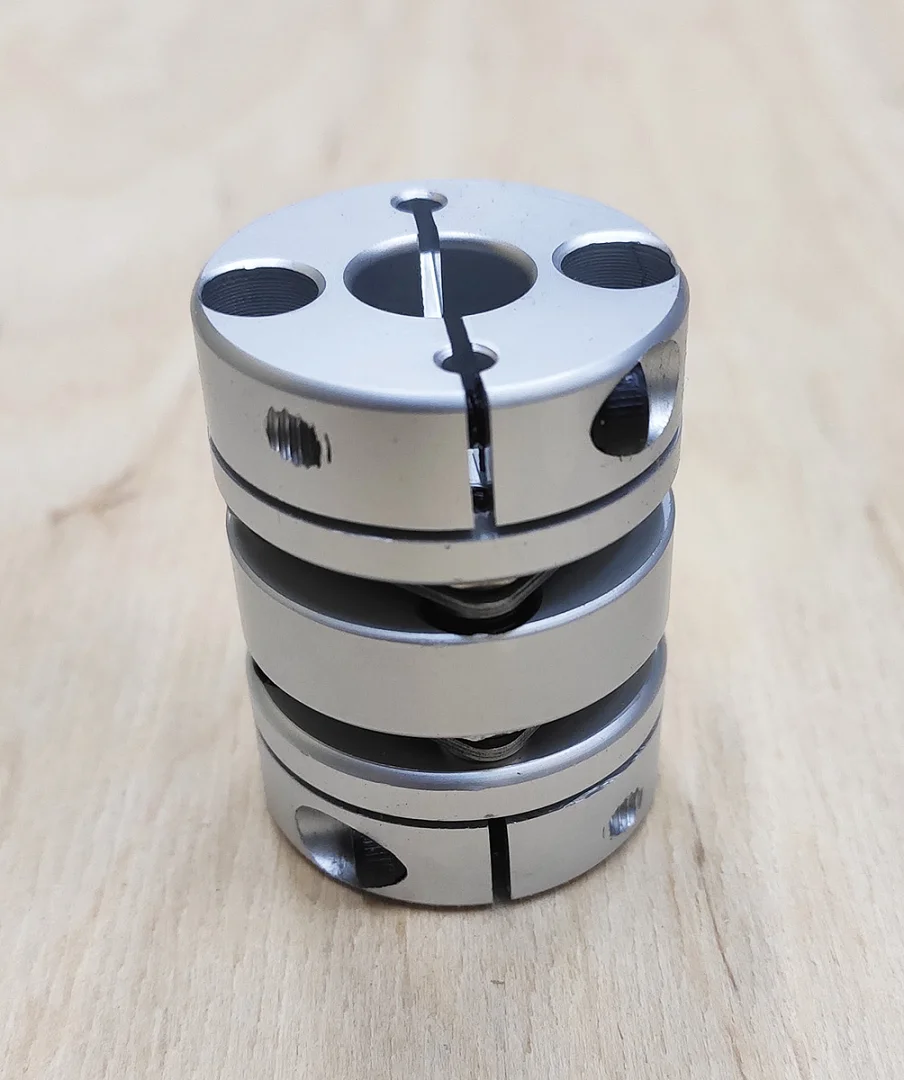

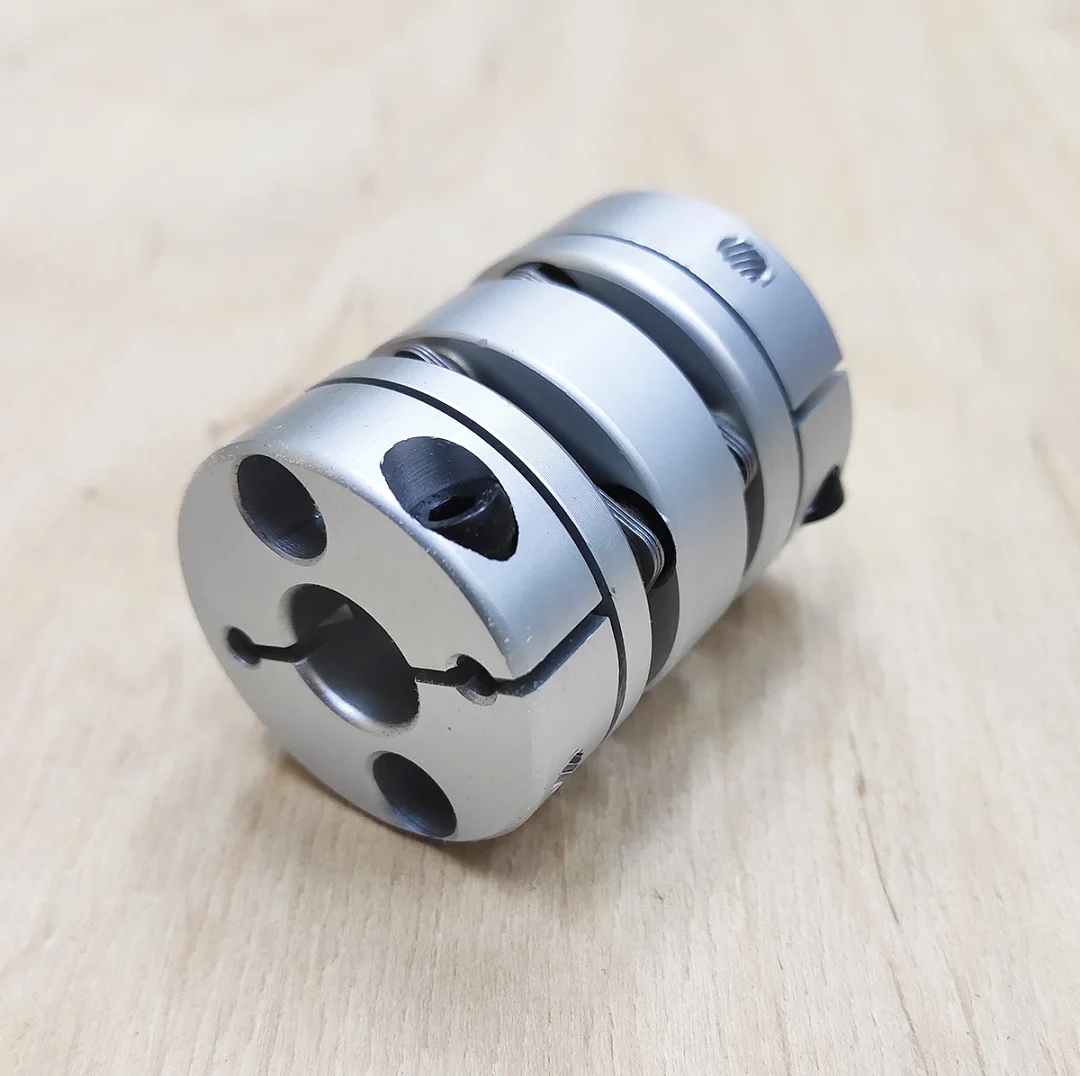

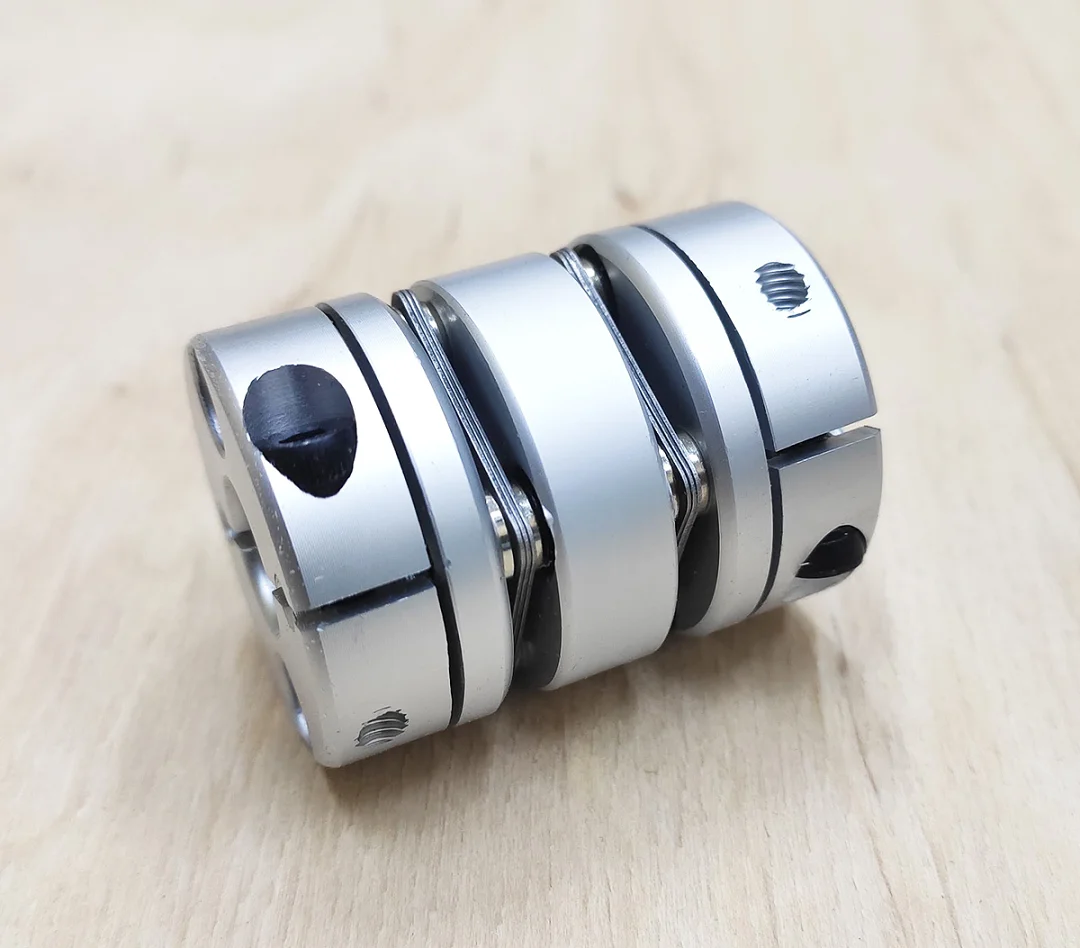

Подвійна мембранна муфта D34L45 діаметром 34 мм і довжиною 45 мм з’єднує два вали 12 мм. Між двома алюмінієвими напівмуфтами стоїть проміжна втулка, вона пов’язана з кожною напівмуфтою пакетом тонких сталевих пластин-мембран. Кожна напівмуфта затискається на валу розрізним хомутом зі стяжним гвинтом.

Як працює мембранна муфта

Момент передається через сталеві мембрани, які жорсткі на кручення, але гнуться зі своєї площини. Тому муфта не має кутового люфту і жорстка на кручення, як жорстка муфта, і при цьому допускає невелику неспіввісність валів, як пружна. У ній немає поліуретанової зірочки, яка зношується і змінює жорсткість з температурою.

Чому подвійна

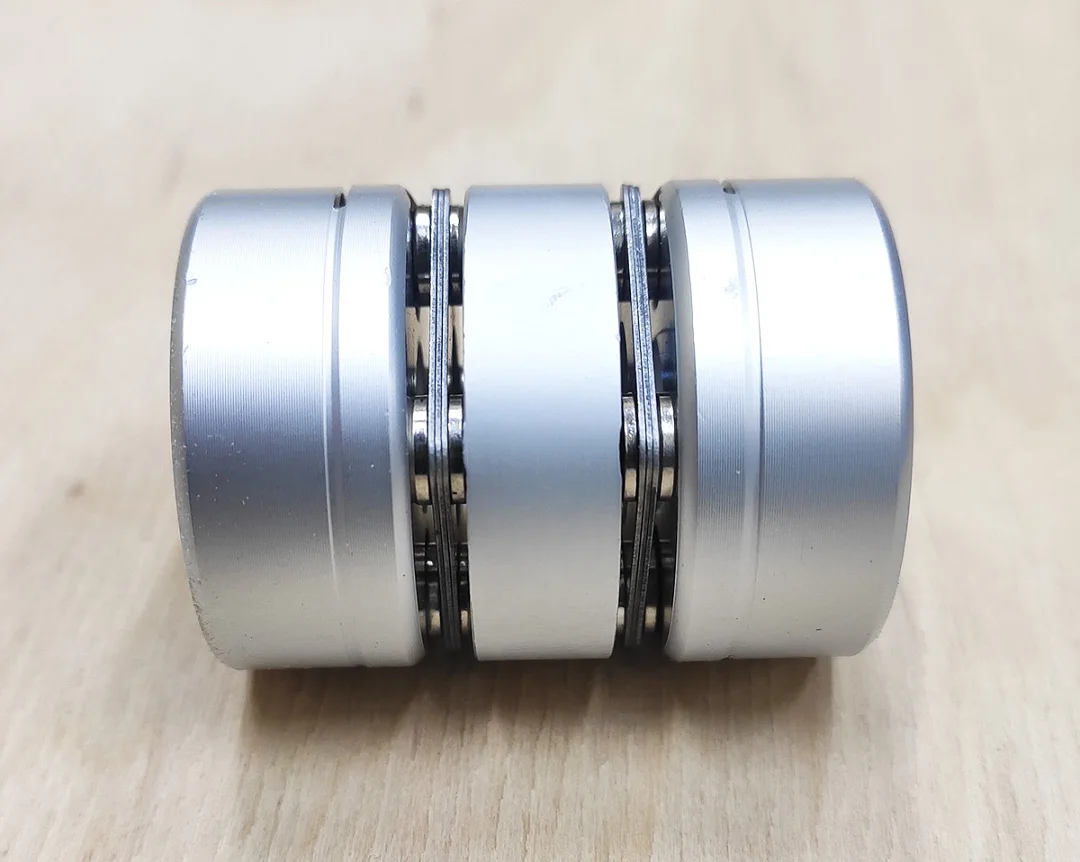

Два пакети мембран працюють як шарнір на кожному кінці проміжної втулки. Тому подвійна муфта компенсує не тільки кутову неспіввісність і осьове зміщення, а й паралельне зміщення осей: кожна мембрана нахиляється на свій кут, а втулка стає навскіс між валами.

Порівняння з іншими муфтами

Кулачкова муфта з поліуретановою зірочкою гасить вібрації і пробачає неспіввісність, але зірочка податлива на кручення. Жорстка муфта не має податливості, але потребує точної співвісності. Мембранна муфта поєднує жорсткість на кручення з компенсацією невеликої неспіввісності, тому її ставлять на осі, де важлива точність позиціювання при частих реверсах.

Рекомендації з встановлення

Мембрани тонкі, їх не можна перегинати: не тягніть муфту за одну напівмуфту і не використовуйте її для виправлення великої неспіввісності, інакше пластини тріснуть. Виставте двигун і гвинт по осі, вставте вали в напівмуфти на всю глибину отворів так, щоб мембрани залишилися рівними, без осьового стиснення або розтягування, і затягніть стяжні гвинти. Після складання перевірте, що вал обертається рукою без тугих місць на повному оберті.
