Двойная мембранная муфта 12-12 мм D34L45 для станка ЧПУ

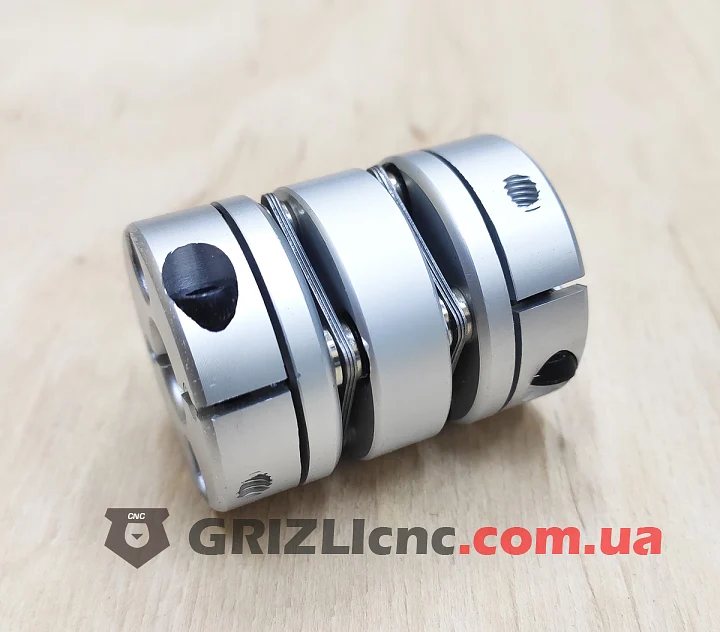

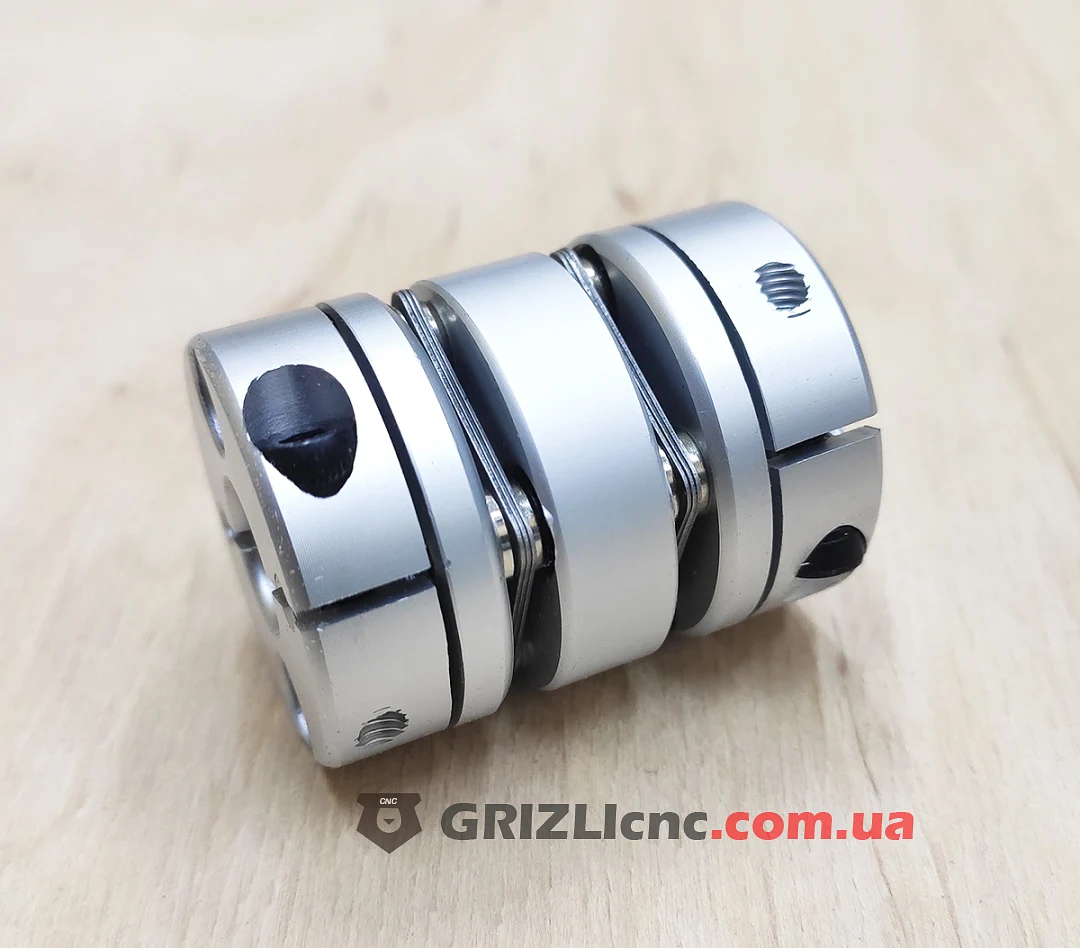

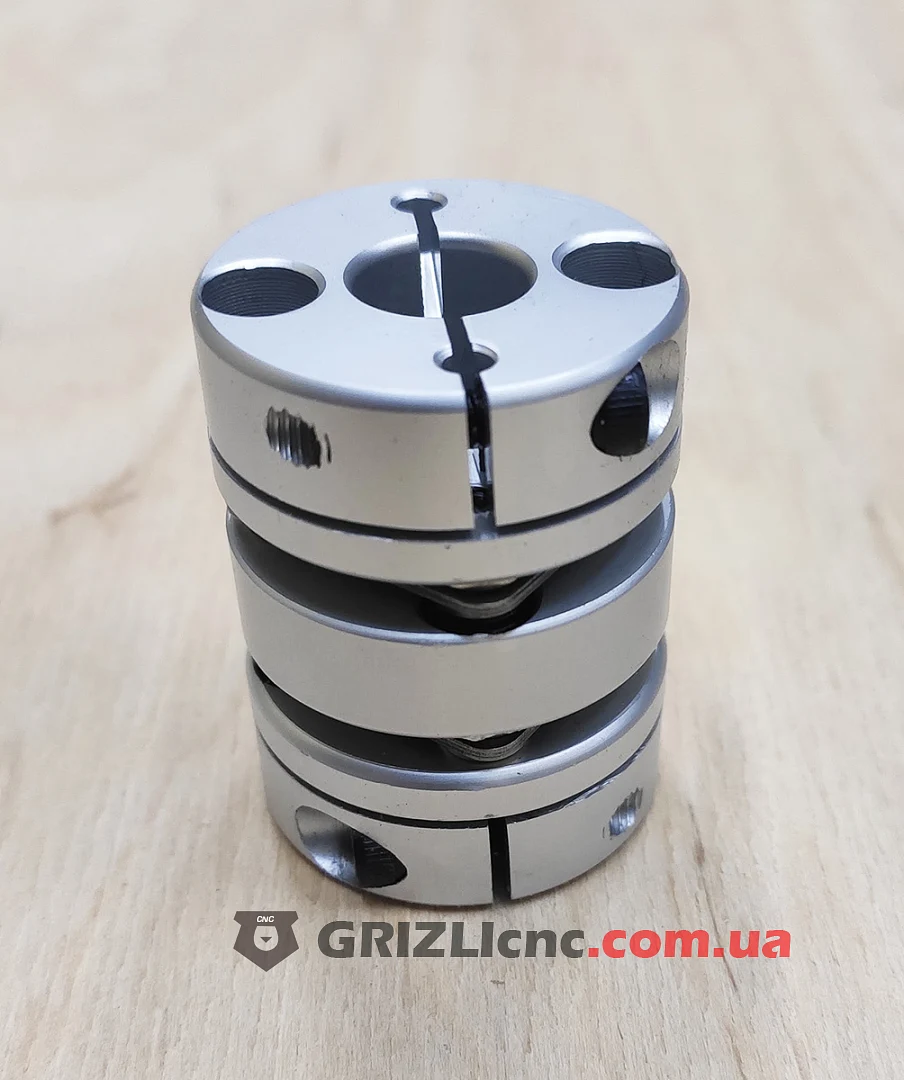

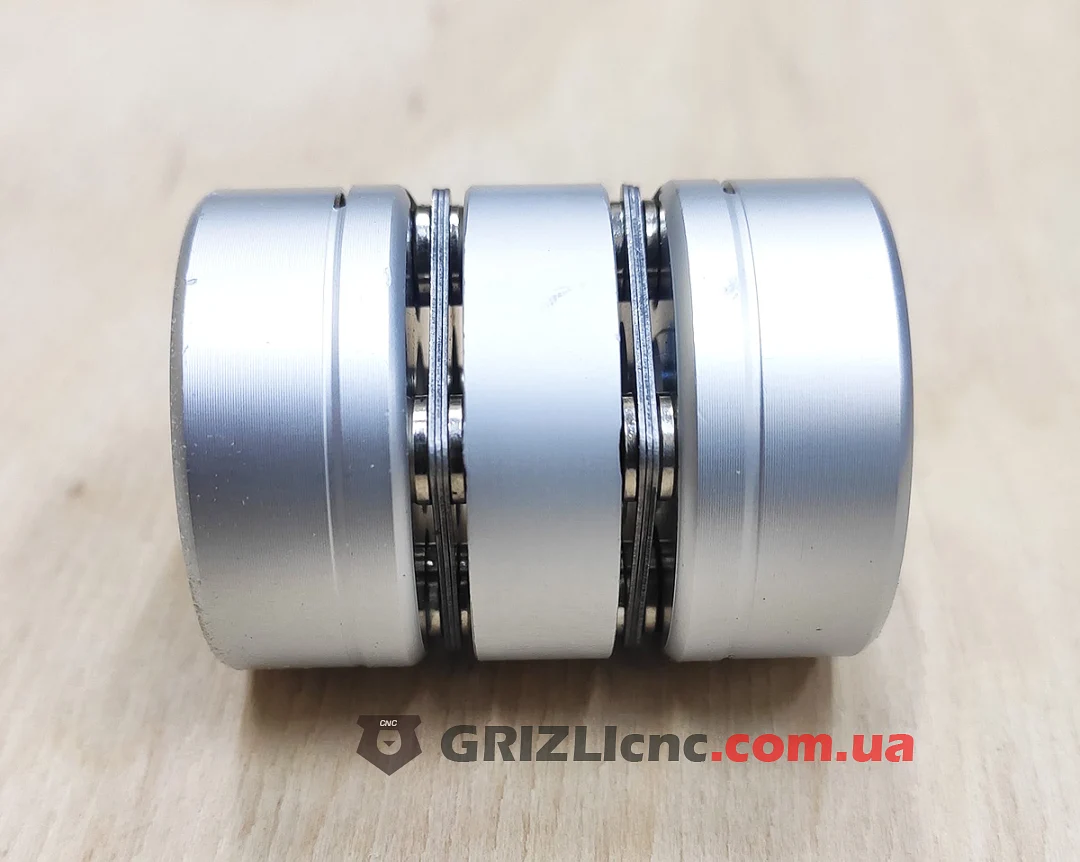

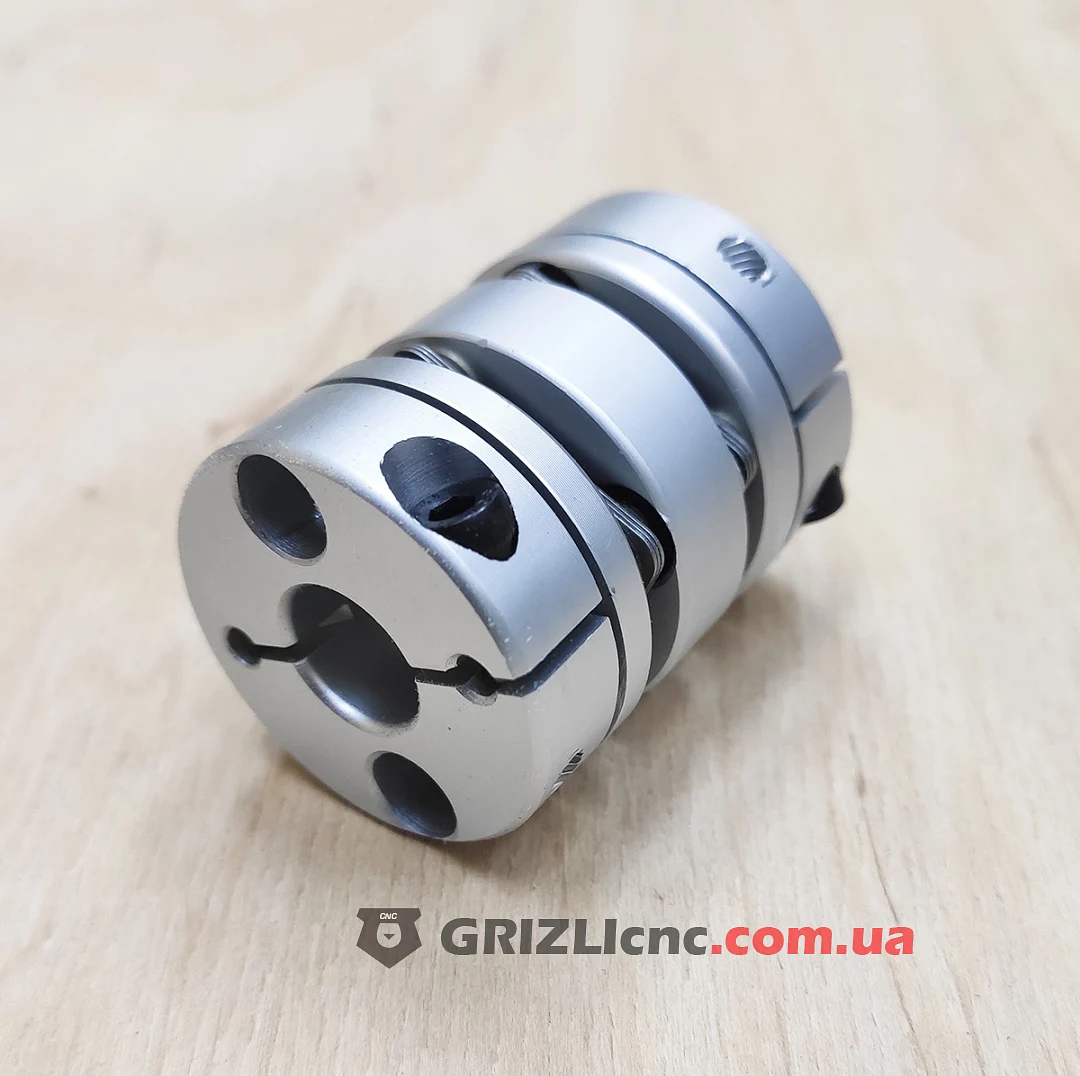

Двойная мембранная муфта D34L45 диаметром 34 мм и длиной 45 мм соединяет два вала 12 мм. Между двумя алюминиевыми полумуфтами стоит промежуточная втулка, она связана с каждой полумуфтой пакетом тонких стальных пластин-мембран. Каждая полумуфта зажимается на валу разрезным хомутом со стяжным винтом.

Как работает мембранная муфта

Момент передаётся через стальные мембраны, которые жёсткие на кручение, но гнутся из своей плоскости. Поэтому муфта не имеет углового люфта и жёсткая на кручение, как жёсткая муфта, и при этом допускает небольшую несоосность валов, как упругая. В ней нет полиуретановой звёздочки, которая изнашивается и меняет жёсткость с температурой.

Почему двойная

Два пакета мембран работают как шарнир на каждом конце промежуточной втулки. Поэтому двойная муфта компенсирует не только угловую несоосность и осевое смещение, но и параллельное смещение осей: каждая мембрана наклоняется на свой угол, а втулка становится наискосок между валами.

Сравнение с другими муфтами

Кулачковая муфта с полиуретановой звёздочкой гасит вибрации и прощает несоосность, но звёздочка податлива на кручение. Жёсткая муфта не имеет податливости, но требует точной соосности. Мембранная муфта сочетает жёсткость на кручение с компенсацией небольшой несоосности, поэтому её ставят на оси, где важна точность позиционирования при частых реверсах.

Рекомендации по установке

Мембраны тонкие, их нельзя перегибать: не тяните муфту за одну полумуфту и не используйте её для исправления большой несоосности, иначе пластины треснут. Выставьте двигатель и винт по оси, вставьте валы в полумуфты на всю глубину отверстий так, чтобы мембраны остались ровными, без осевого сжатия или растяжения, и затяните стяжные винты. После сборки проверьте, что вал вращается рукой без тугих мест на полном обороте.
