Автономний контролер ЧПУ DSP A11E на 3 осі з пультом та інтерфейсною платою

Контролер RichAuto DSP A11E керує фрезерним або гравірувальним верстатом на 3 осі без комп’ютера. Керувальна програма завантажується з USB-флешки, оператор працює кнопками пульта з дисплеєм. На пульті й інтерфейсній платі маркування RichAuto.

Що таке автономний DSP-контролер

У пульті стоїть власний процесор DSP, який читає файл із флешки та формує імпульси для драйверів осей. Комп’ютер потрібен лише для підготовки файлу, під час обробки він не бере участі, тому збої Windows і програми на комп’ютері не зупиняють верстат.

Можливості за посібником RichAuto A1X

• A11 у серії A1X це система триосьового керування.
• Файли G-коду, PLT, bitmap і DXF, читання з USB-флешки з файловою системою FAT16 або FAT32.
• Дисплей 128x64 точки й 16 кнопок, привід кроковими двигунами або сервоприводами.
• Частота імпульсів до 1 МГц, мінімальна одиниця введення 0,001 мм, інтерполяція по прямій, дузі та сплайну.
• 9 робочих систем координат, захист при вимкненні живлення та продовження обробки з точки зупинки.
• Регулювання частоти шпинделя за 8 ступенями та швидкості подачі від 0,1 до 1 під час обробки.
• Ручні режими: безперервний, кроковий і на задану відстань.
• Живлення інтерфейсної плати 24 В постійного струму, не менше 3 А.
• У комплекті системи пульт, інтерфейсна плата на 8 входів і виходів, 50-контактний кабель і кабель USB.

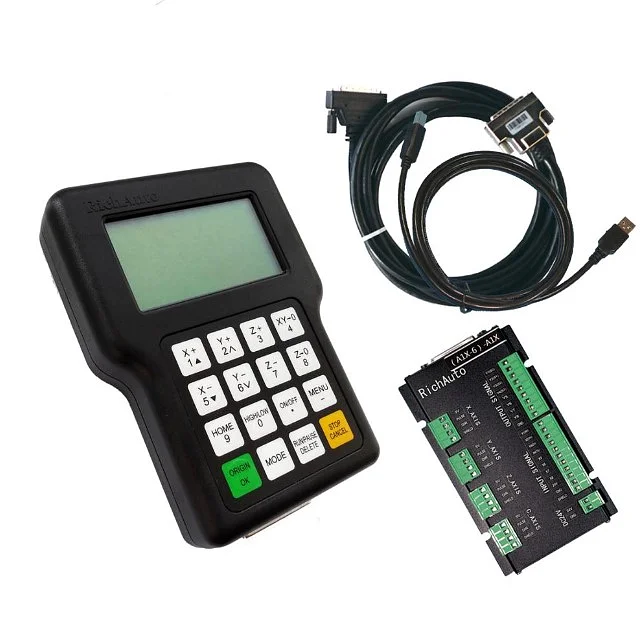

Пульт і комплектація

• Кнопки X+, X-, Y+, Y-, Z+, Z- для переміщення осей, XY-0 і Z-0 для встановлення нуля заготовки, HOME для виходу в нуль верстата.
• HIGH/LOW для вибору швидкості, ON/OFF для ввімкнення шпинделя, MENU, MODE, ORIGIN/OK, RUN/PAUSE/DELETE і STOP/CANCEL.

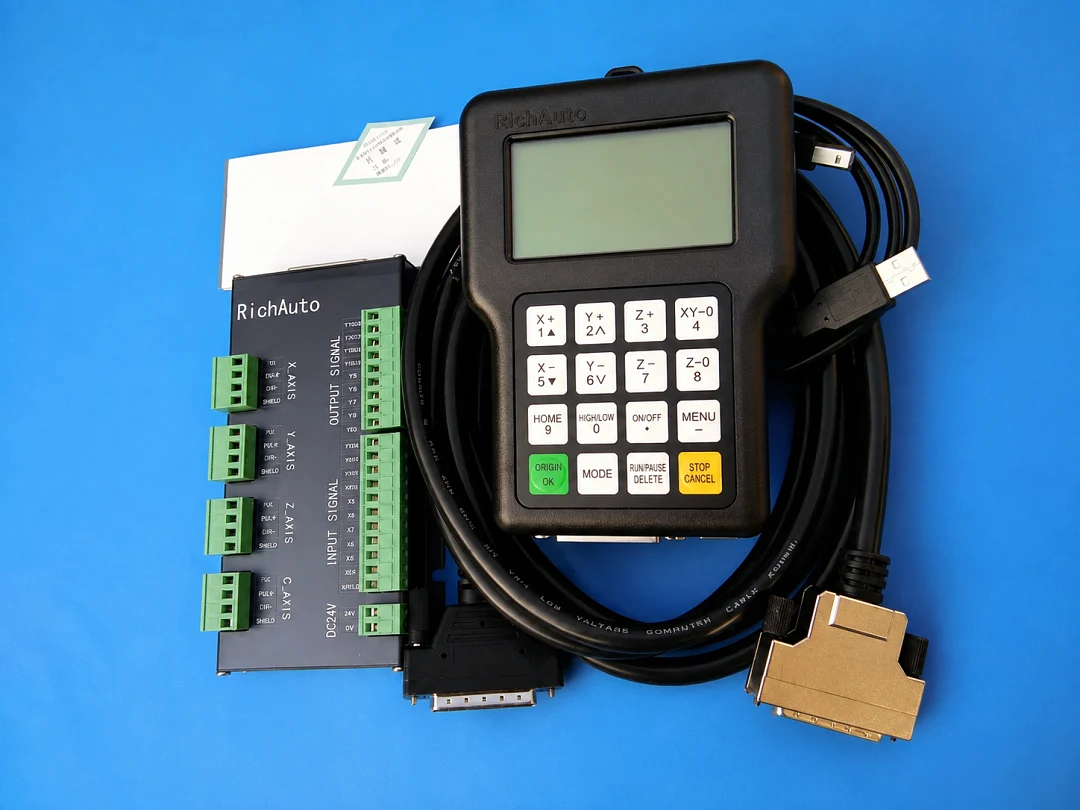

• Інтерфейсна плата RichAuto з клемами X_AXIS, Y_AXIS, Z_AXIS, C_AXIS, групами INPUT SIGNAL і OUTPUT SIGNAL та клемою живлення DC24V.
• Кабель із багатоконтактними роз’ємами для зв’язку пульта з платою та кабель USB.

Рекомендації

• Перед першим запуском задайте в меню кількість імпульсів на 1 мм для кожної осі за кроком гвинта й мікрокроком драйвера.
• Не від’єднуйте 50-контактний кабель і не виймайте флешку під час роботи системи.
• Для датчиків нуля підключайте живлення за схемою з посібника, датчики на 24 В підключаються до виходу 24V плати.
