Контроллер RichAuto DSP A11E управляет фрезерным или гравировальным станком на 3 оси без компьютера. Управляющая программа загружается с USB-флешки, оператор работает кнопками пульта с дисплеем. На пульте и интерфейсной плате маркировка RichAuto.
Что такое автономный DSP-контроллер
В пульте стоит собственный процессор DSP, который читает файл с флешки и формирует импульсы для драйверов осей. Компьютер нужен только для подготовки файла, во время обработки он не участвует, поэтому сбои Windows и программы на компьютере не останавливают станок.
Возможности по руководству RichAuto A1X
- A11 в серии A1X это система трёхосевого управления.
- Файлы G-кода, PLT, bitmap и DXF, чтение с USB-флешки с файловой системой FAT16 или FAT32.
- Дисплей 128x64 точки и 16 кнопок, привод шаговыми двигателями или сервоприводами.
- Частота импульсов до 1 МГц, минимальная единица ввода 0,001 мм, интерполяция по прямой, дуге и сплайну.
- 9 рабочих систем координат, защита при отключении питания и продолжение обработки с точки остановки.
- Регулировка частоты шпинделя по 8 ступеням и скорости подачи от 0,1 до 1 во время обработки.
- Ручные режимы: непрерывный, шаговый и на заданное расстояние.
- Питание интерфейсной платы 24 В постоянного тока, не меньше 3 А.
- В комплекте системы пульт, интерфейсная плата на 8 входов и выходов, 50-контактный кабель и кабель USB.

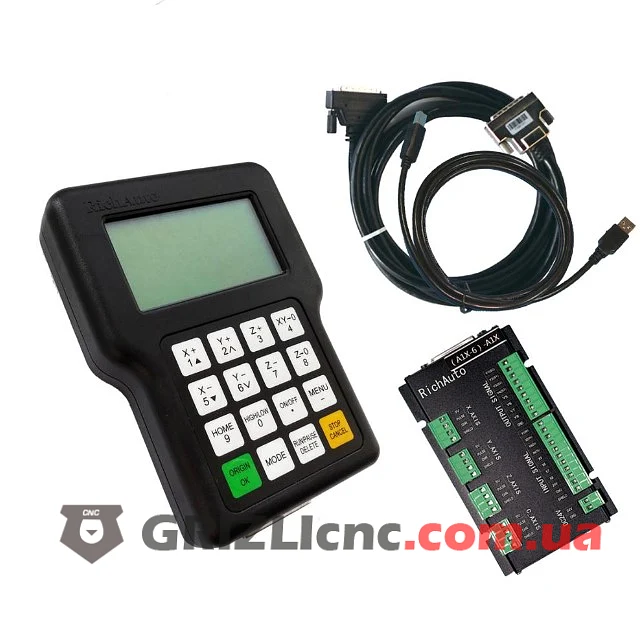

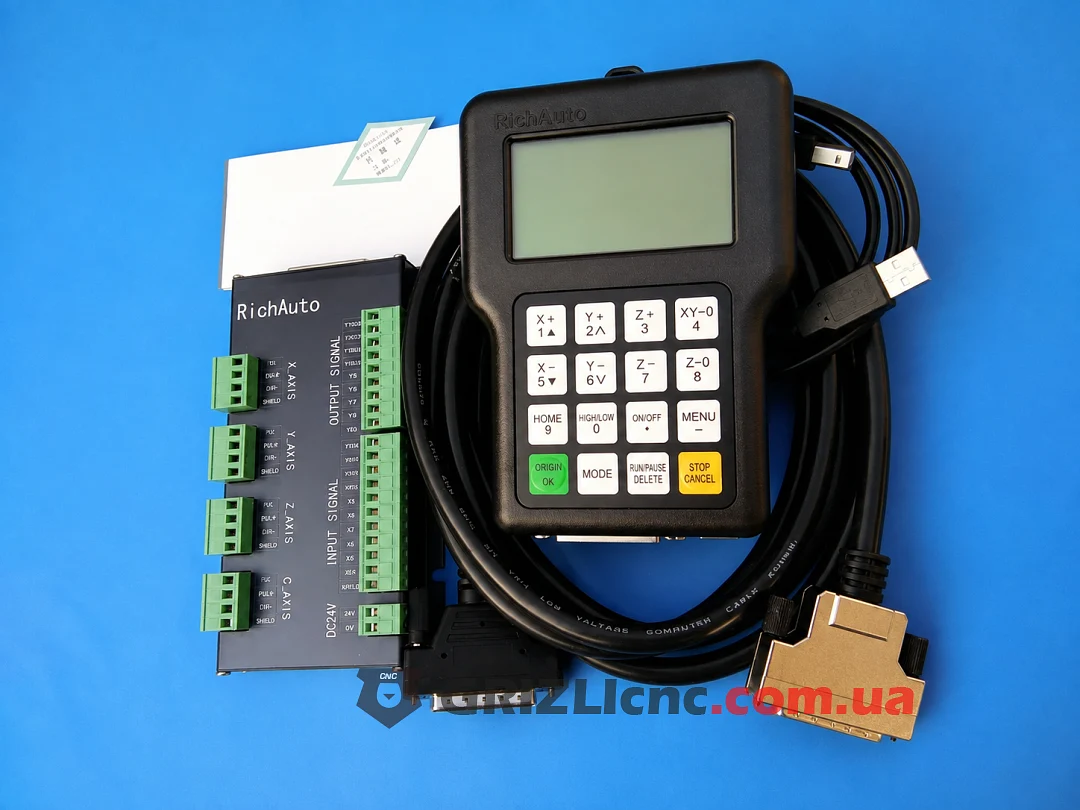

Пульт и комплектация
- Кнопки X+, X-, Y+, Y-, Z+, Z- для перемещения осей, XY-0 и Z-0 для установки нуля заготовки, HOME для выхода в ноль станка.
- HIGH/LOW для выбора скорости, ON/OFF для включения шпинделя, MENU, MODE, ORIGIN/OK, RUN/PAUSE/DELETE и STOP/CANCEL.
- Интерфейсная плата RichAuto с клеммами X_AXIS, Y_AXIS, Z_AXIS, C_AXIS, группами INPUT SIGNAL и OUTPUT SIGNAL и клеммой питания DC24V.
- Кабель с многоконтактными разъёмами для связи пульта с платой и кабель USB.
Рекомендации
- Перед первым запуском задайте в меню число импульсов на 1 мм для каждой оси по шагу винта и микрошагу драйвера.
- Не отключайте 50-контактный кабель и не вынимайте флешку во время работы системы.
- Для датчиков нуля подключайте питание по схеме из руководства, датчики на 24 В подключаются к выходу 24V платы.
