Автономний контролер ЧПУ DSP 0501 на 3 осі з пультом та інтерфейсною платою для верстата

Контролер DSP 0501 керує фрезерним або гравірувальним верстатом на 3 осі без комп’ютера. Керувальна програма завантажується з USB-флешки, оператор працює кнопками пульта з дисплеєм. Пульт підключається до інтерфейсної плати кабелем.

Що таке автономний DSP-контролер

У пульті стоїть власний процесор DSP, який читає файл із флешки та формує імпульси для драйверів осей. Комп’ютер потрібен лише для підготовки файлу, під час обробки він не бере участі, тому збої Windows і програми на комп’ютері не зупиняють верстат.

Можливості за посібником RZNC-0501

• Робота без комп’ютера, читання файлів з USB-флешки.
• Файли G-коду, файли PLT за опцією.
• Процесор DSP 160M, внутрішня пам’ять 128M, дисплей LCD 128x64 точки.
• 3 осі, привід кроковими двигунами, інтерполяція по прямій і по кривій.
• 9 робочих систем координат, продовження обробки з точки зупинки, збереження даних при вимкненні живлення.
• Керування шпинделем, підключення до комп’ютера через USB для оновлення програми пульта.
• Розмір пульта 156x110x38 мм, робоча температура від 0 до +70 °C.

Пульт і комплектація

• Кнопки X+, X-, Y+, Y-, Z+, Z- для переміщення осей, XY-0 і Z-0 для встановлення нуля заготовки, HOME для виходу в нуль верстата.
• HIGH/LOW для вибору швидкості, ON/OFF для ввімкнення шпинделя, MENU, MODE, ORIGIN/OK, RUN/PAUSE/DELETE і STOP/CANCEL.

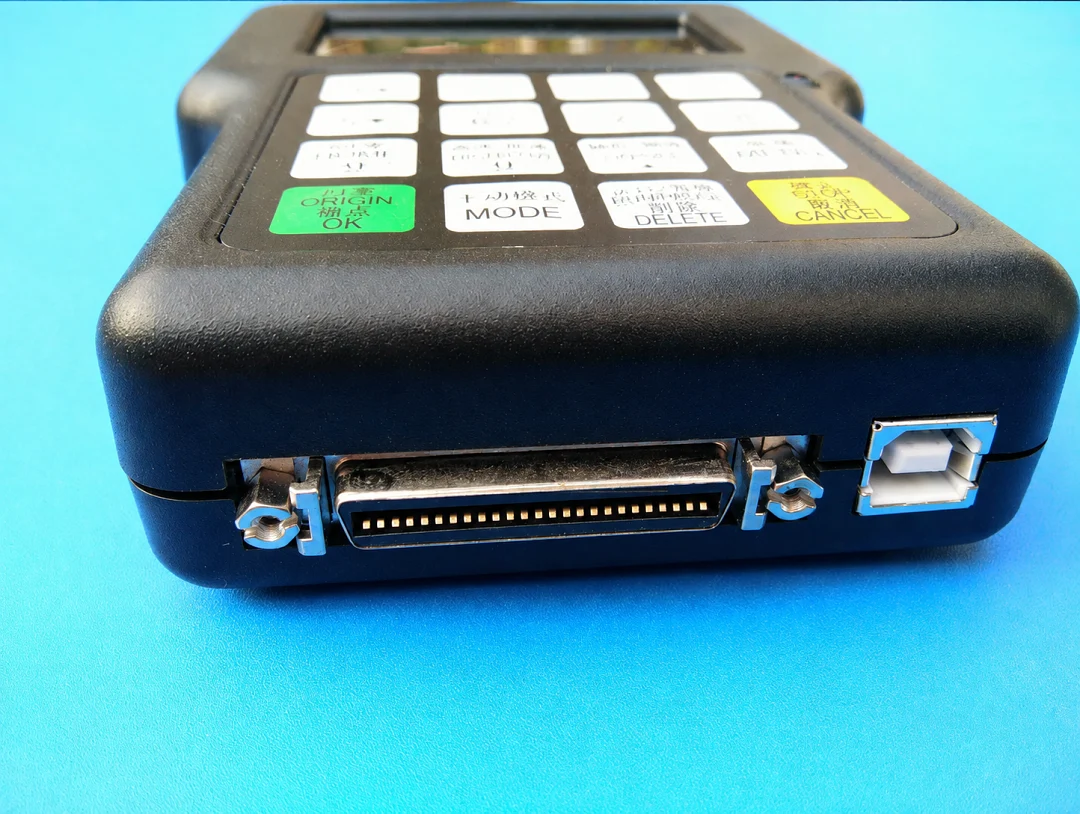

• На нижньому торці пульта багатоконтактний роз’єм із гвинтами для кабелю та роз’єм USB-B.

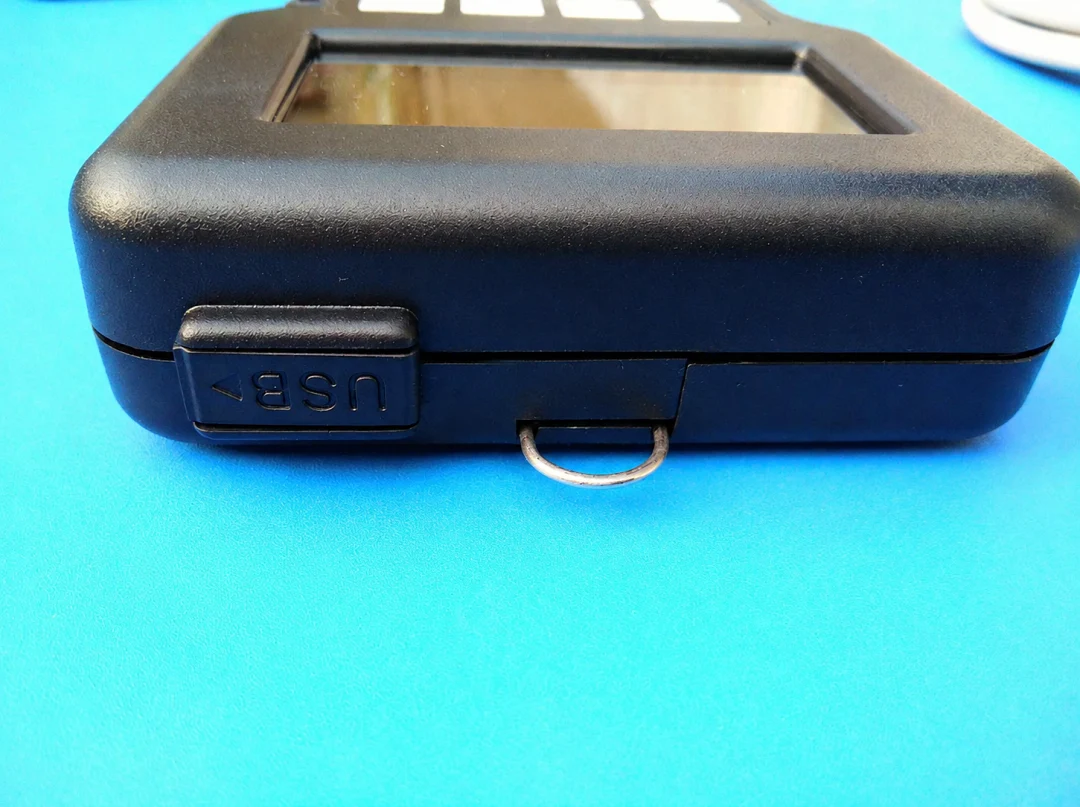

• На бічному торці порт USB для флешки під кришкою з написом USB.

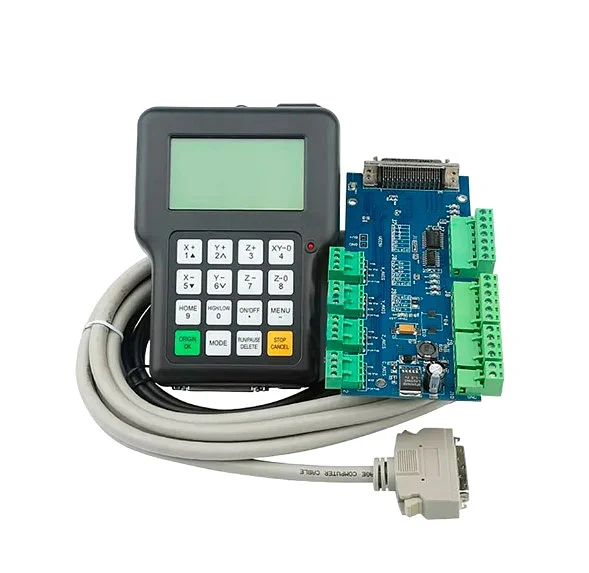

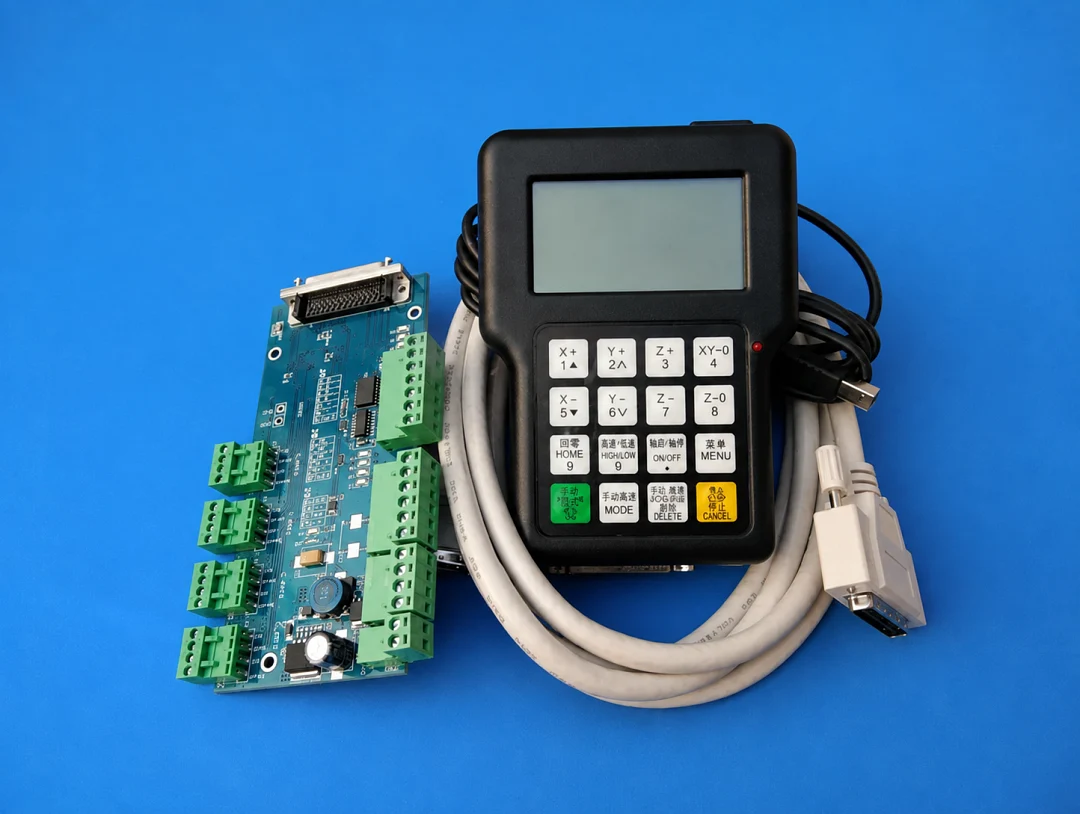

• Синя інтерфейсна плата з чотирма роз’ємами осей і клемами входів та виходів, сірий кабель.

Рекомендації

• Перед першим запуском задайте в меню кількість імпульсів на 1 мм для кожної осі за кроком гвинта й мікрокроком драйвера.
• Не виймайте флешку під час обробки файлу з неї.
• Кабель пульта прокладайте окремо від силових кабелів двигунів і шпинделя.
