DSP 0501 - 3 оси - Rich Auto - Контроллер ЧПУ станка - DSP 0501

Контроллер DSP 0501 (Rich Auto) — это надежная и проверенная временем автономная система управления для фрезерных и гравировальных станков с ЧПУ, работающих по трем осям (X, Y, Z). Это устройство профессионального класса, которое позволяет полностью отказаться от использования персонального компьютера в рабочей зоне, обеспечивая высокую стабильность и защиту от программных сбоев.

Благодаря эргономичному дизайну пульта и простоте настройки, контроллер DSP 0501 стал отраслевым стандартом как для небольших мастерских, так и для крупных производственных цехов.

Главные преимущества пульта DSP 0501

Выбор автономного контроллера вместо классической связки «ПК + плата коммутации (например, Mach3 или NC Studio)» дает оператору станка ряд существенных плюсов:

• Полная автономность. Система не требует подключения к компьютеру. Управляющие программы (G-коды) загружаются непосредственно через стандартный USB-накопитель (флешку).

• Защита при сбоях электропитания (Data protection). В случае внезапного отключения света контроллер запоминает текущую координату и строку кода. После подачи питания станок продолжит работу точно с того места, где остановился, что исключает порчу дорогостоящей заготовки.

• Высокая помехозащищенность. В отличие от компьютерных систем, которые могут «зависнуть» из-за фоновых процессов или наводок от шпинделя, встроенный процессор контроллера DSP 0501 занимается исключительно управлением шаговыми двигателями или сервоприводами.

• Поддержка 9 рабочих координат. Возможность сохранения нескольких нулевых точек деталей для быстрой смены однотипных задач.

• Ручная регулировка скорости шпинделя и подачи. Менять параметры фрезеровки можно прямо на ходу, нажатием клавиш на пульте.

Ключевые технические характеристики

Устройство обладает всеми необходимыми параметрами для точной и бесперебойной работы 3-осевого ЧПУ-оборудования:

• Процессор: 160M DSP (Digital Signal Processor).

• Количество управляемых осей: 3 оси (X, Y, Z).

• Внутренняя память: 128 Мб (позволяет считывать файлы любого размера благодаря технологии мобильного кэширования).

• Формат поддерживаемых файлов: стандартный G-код, файлы PLT.

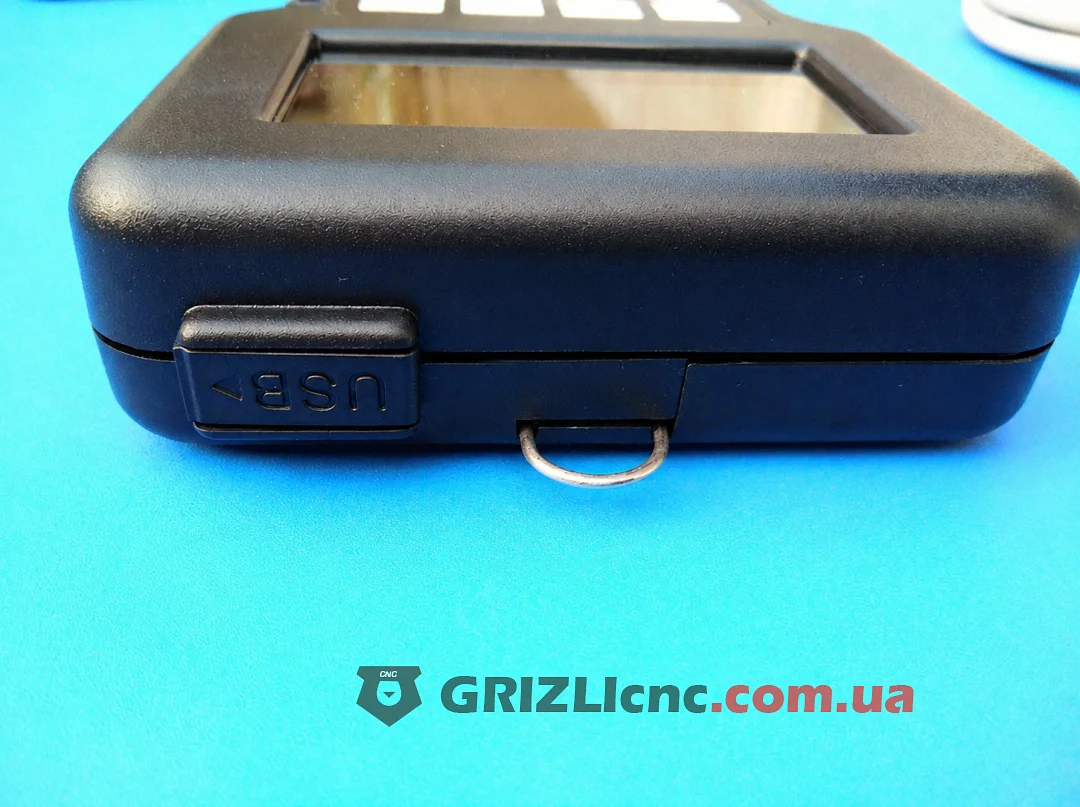

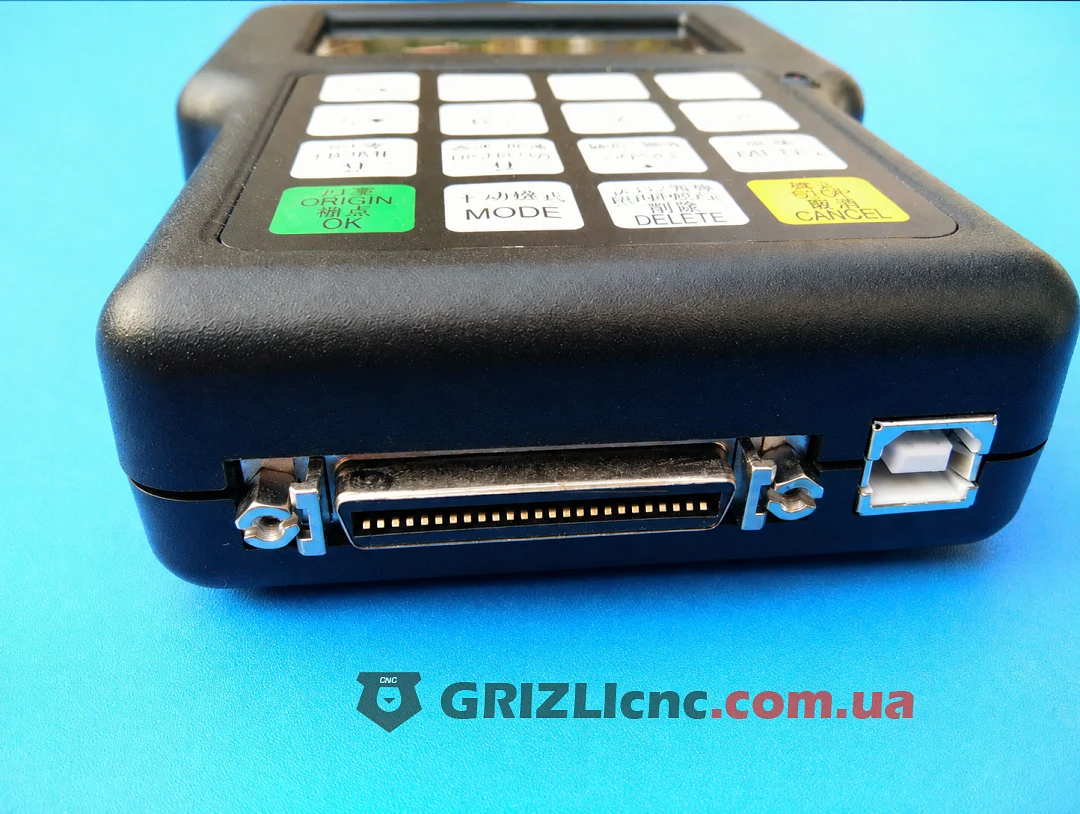

• Интерфейс связи: порт USB для флеш-накопителей, порт для подключения к плате.

• Дисплей: LCD экран (128 х 64 пикселей) с понятным интерфейсом.

• Рабочее напряжение коммутационной платы: 24V DC / 5V DC.

Область применения

Rich Auto DSP 0501 легко интегрируется практически с любым оборудованием, использующим шаговые двигатели или сервошаговые приводы с протоколом управления Step/Dir. Наиболее часто его устанавливают на:

• Фрезерно-гравировальные станки по дереву (производство мебели, декора, дверей).

• Станки для раскроя листовых материалов (МДФ, фанера, пластики, акрил).

• Оборудование для рекламного производства.

• Фрезеры по камню и мягким металлам.

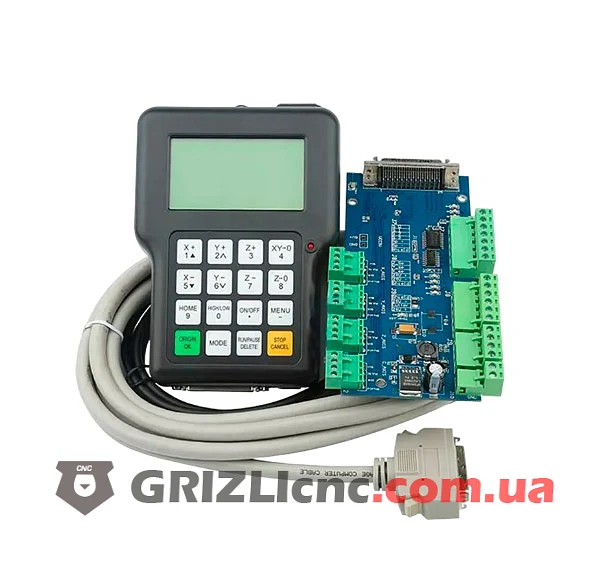

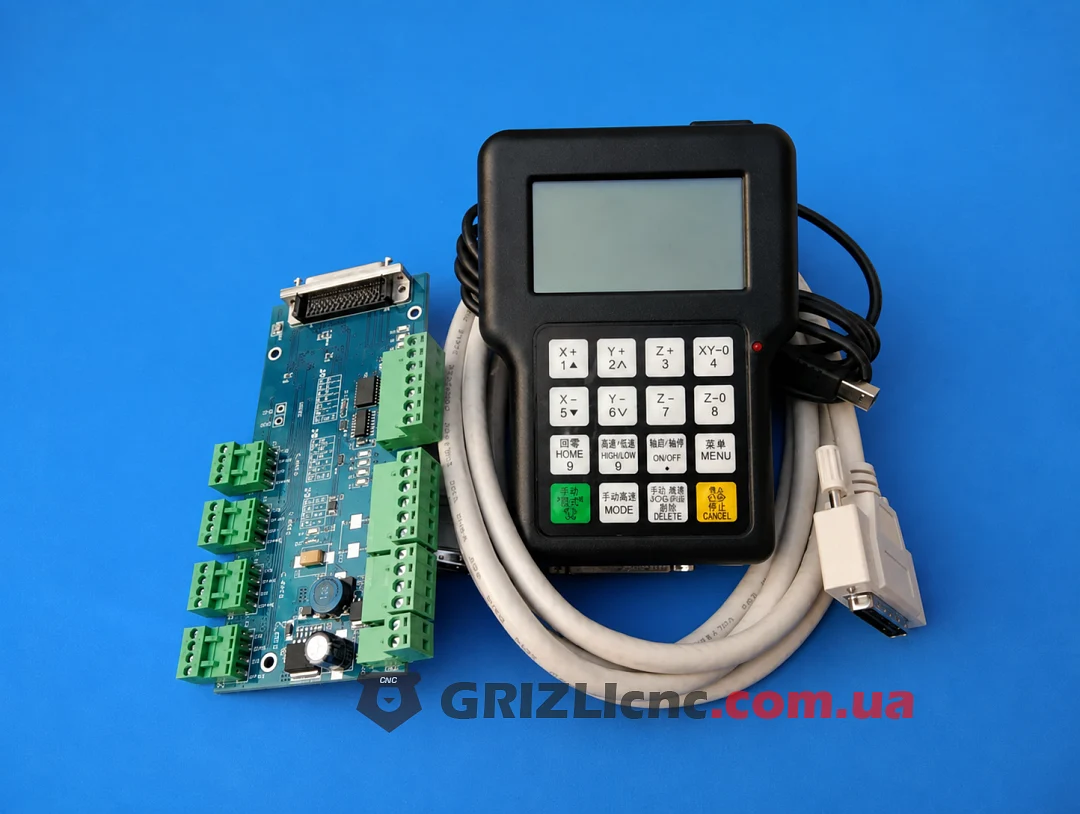

Что входит в стандартный комплект поставки?

Для полноценной интеграции контроллера в электронную схему станка, комплект оборудования включает в себя все необходимые элементы:

1. Ручной пульт оператора (DSP 0501). Основной элемент с кнопками и дисплеем.

2. Плата коммутации. Монтируется в шкаф управления станка, к ней подключаются драйверы двигателей, концевые датчики, инвертор шпинделя и блоки питания.

3. Соединительный 50-пиновый кабель. Обеспечивает надежную связь и передачу сигналов между платой коммутации и пультом.

4. Кабель USB. Для прямого подключения к ПК при необходимости обновления прошивки.
