Черв’ячний редуктор NMRV30 1:10 для крокового двигуна NEMA 23

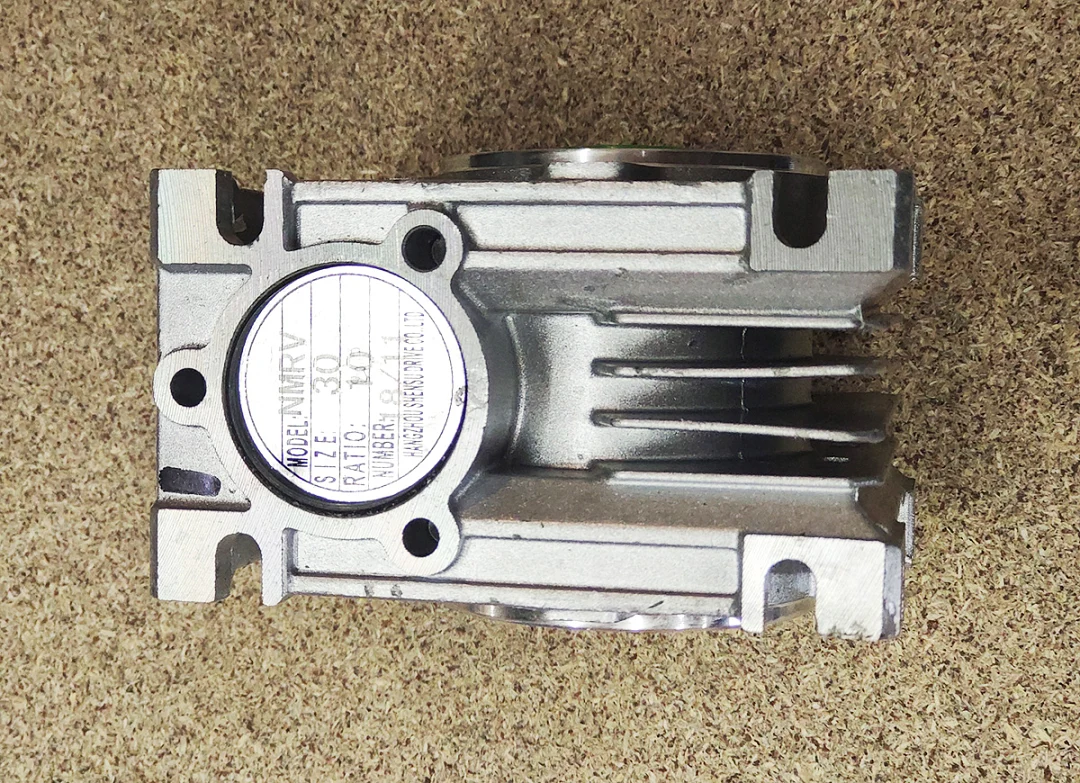

Одноступеневий черв’ячний редуктор NMRV30 з передатним відношенням 1:10 для крокового двигуна NEMA 23 з фланцем 57 мм. Корпус з алюмінію, черв’як сталевий, вінець бронзовий. Вхідний вал і порожнистий вихідний вал розташовані під кутом 90°.

Передатне відношення і ККД

Швидкість на виході в 10 разів менша за швидкість двигуна: 600 об/хв на вході дають 60 об/хв на виході, повний крок двигуна 1.8° перетворюється на 0.18°. ККД у русі за каталогом серії 0.83 за 1400 об/хв на вході, під час рушання з місця 0.63. На обертах крокового двигуна ККД нижчий за табличний. ККД під час рушання не нижчий за 0.5, тому навантаження на виході може провернути редуктор і двигун: положення тримає струм двигуна або гальмо.

Допустимий момент

У поширених NMRV30 з відношенням 1:10 допустимий момент на виході 18 Н·м. Момент двигуна на вході не має перевищувати 18 / (10 x 0.83) = 2.2 Н·м. Двигун з більшим моментом перевантажить редуктор під час упору осі, тому струм драйвера обмежують або беруть двигун меншого моменту.

Посадка на двигун і вихід

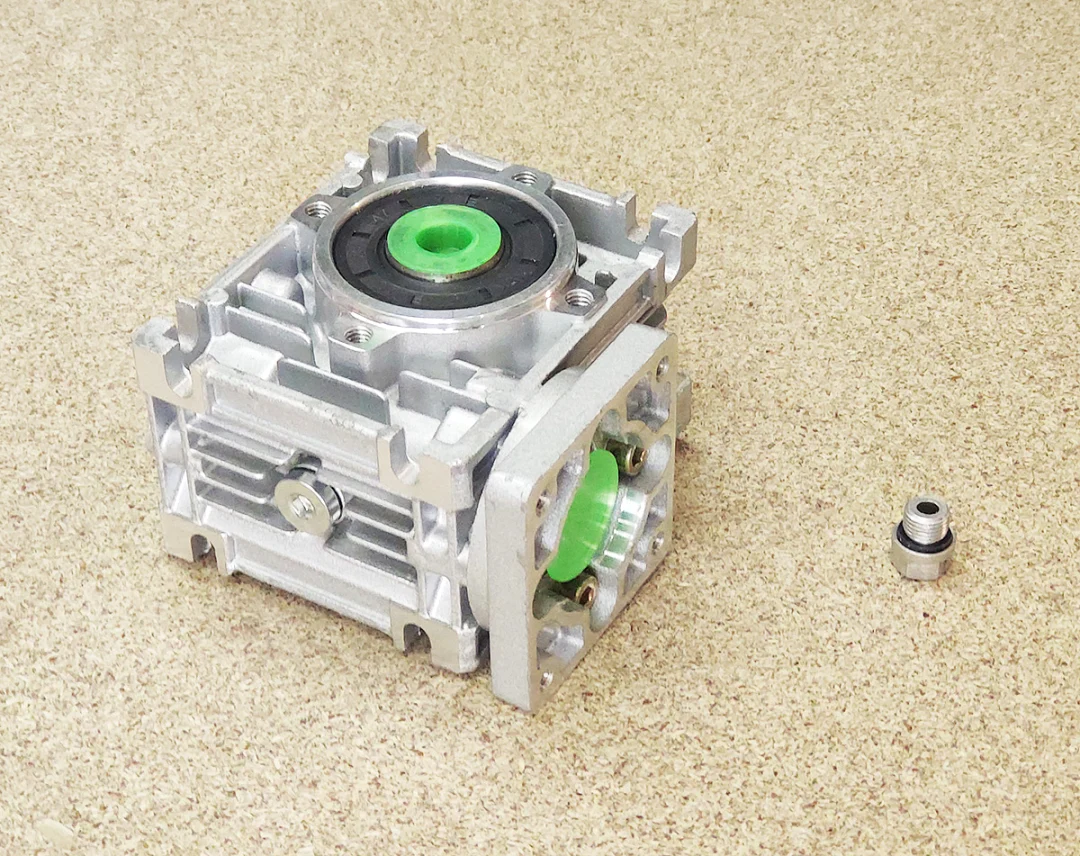

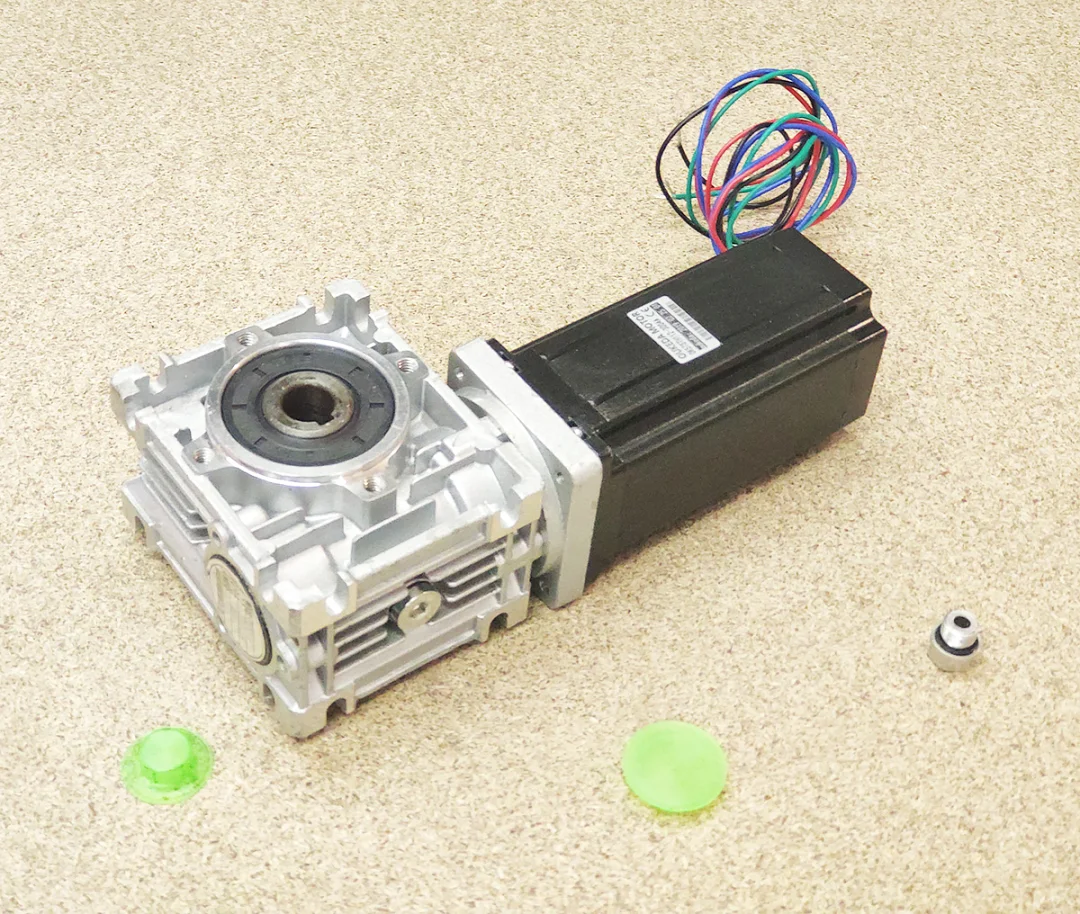

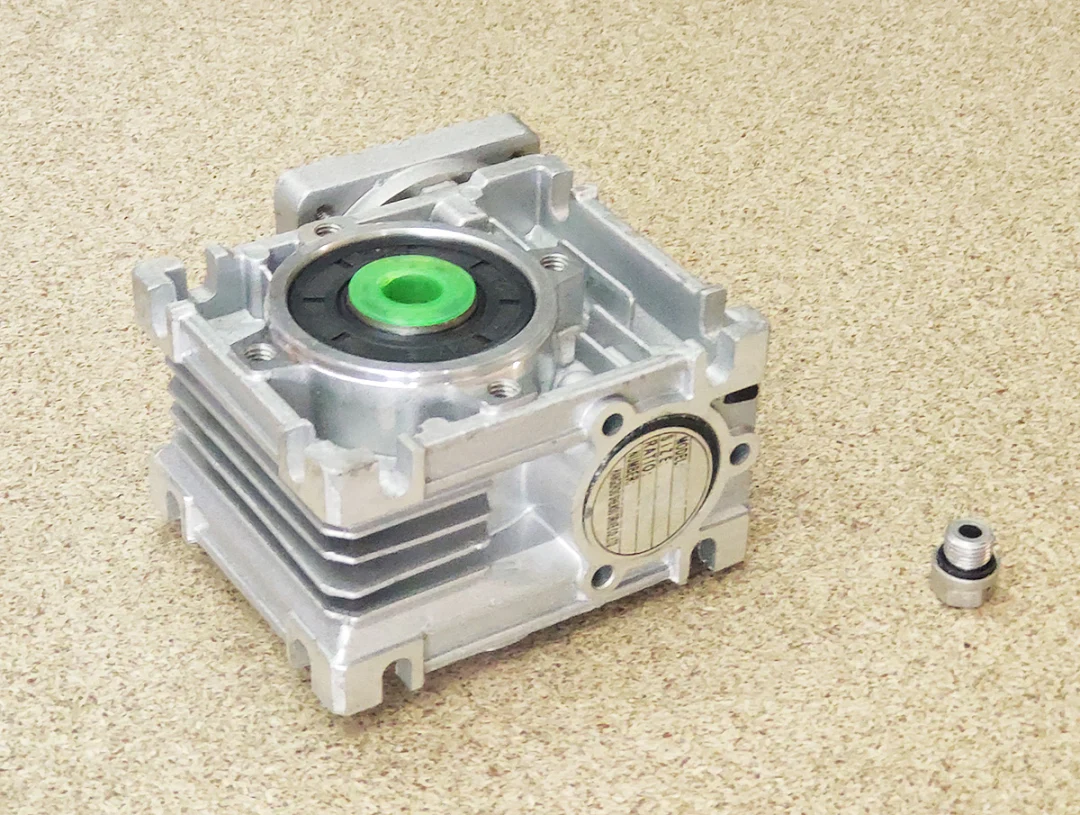

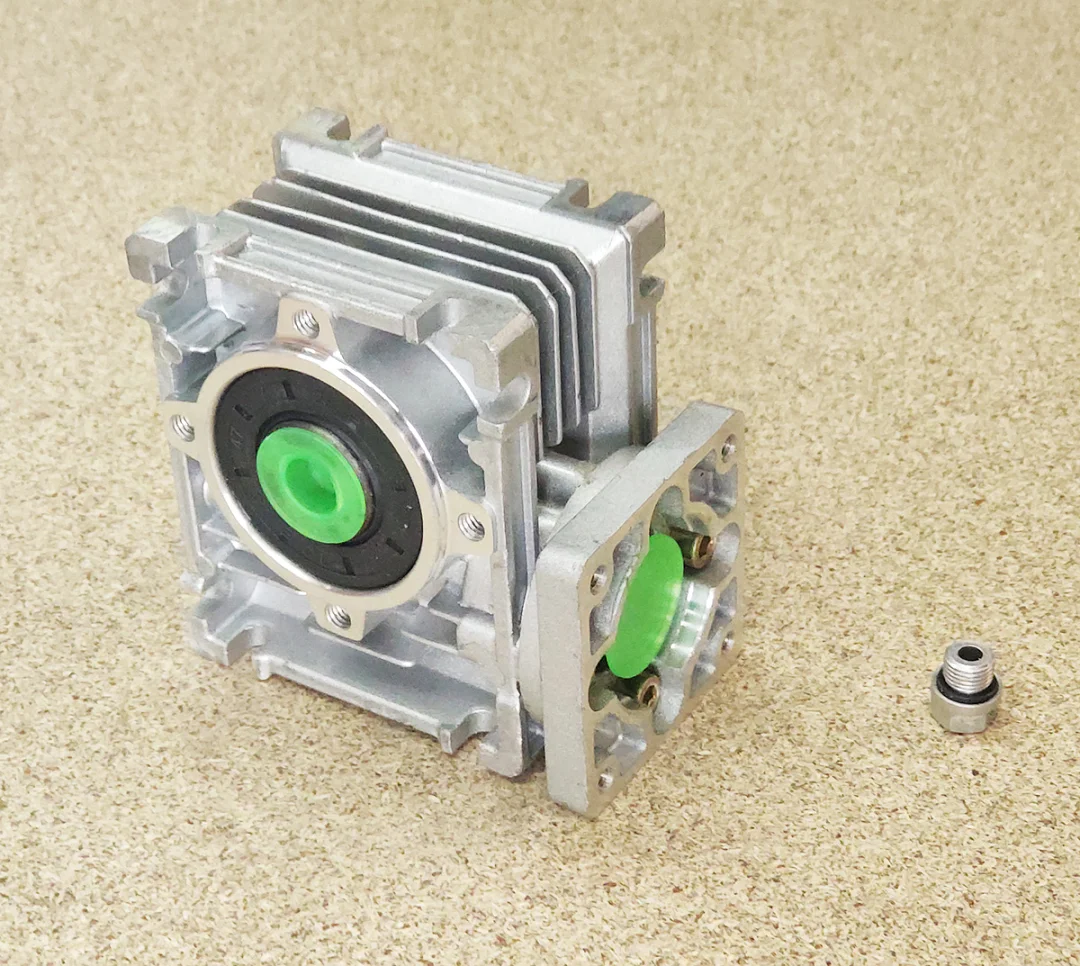

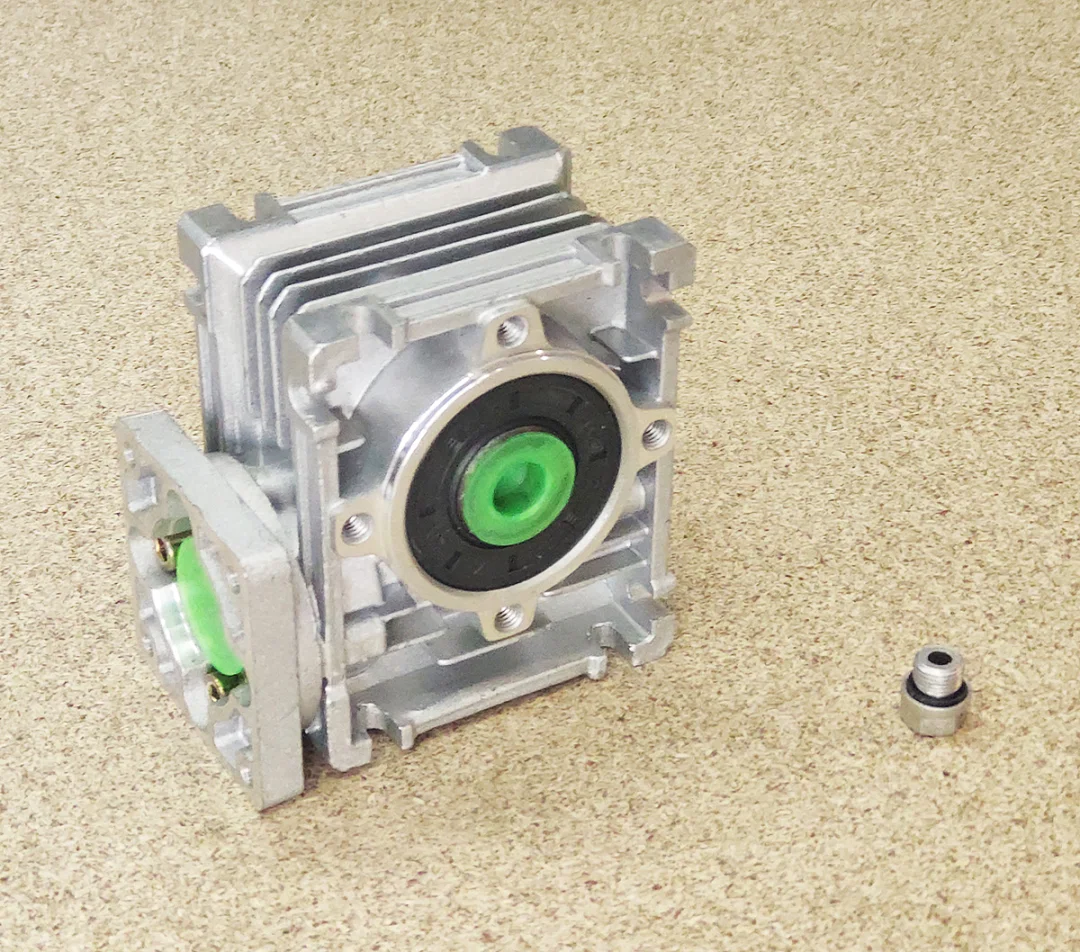

Вхідний фланець 60 x 60 мм під NEMA 23: чотири різьбові отвори M4 на відстані 47 мм, по діагоналі 66 мм, посадка під буртик 38 мм. Вхідний отвір 11 мм, вал двигуна 8 мм ставлять через перехідну втулку 11-8 зі шпонкою, вал 6.35 мм до неї не підходить. Вихід порожнистий, отвір 14 мм зі шпонковим пазом: у нього вставляють вал 14 мм зі шпонкою або надягають редуктор на вал механізму. На гранях корпусу різьбові отвори M6 для кріплення в різних положеннях.

Де застосовувати

Поворотні столи й механізми, подавальні ролики, конвеєри, легкі поворотні осі з навантаженням в один бік. Люфт виходу до 1.2°, тому для осі з частим реверсом і точним позиціюванням краще планетарний редуктор.
