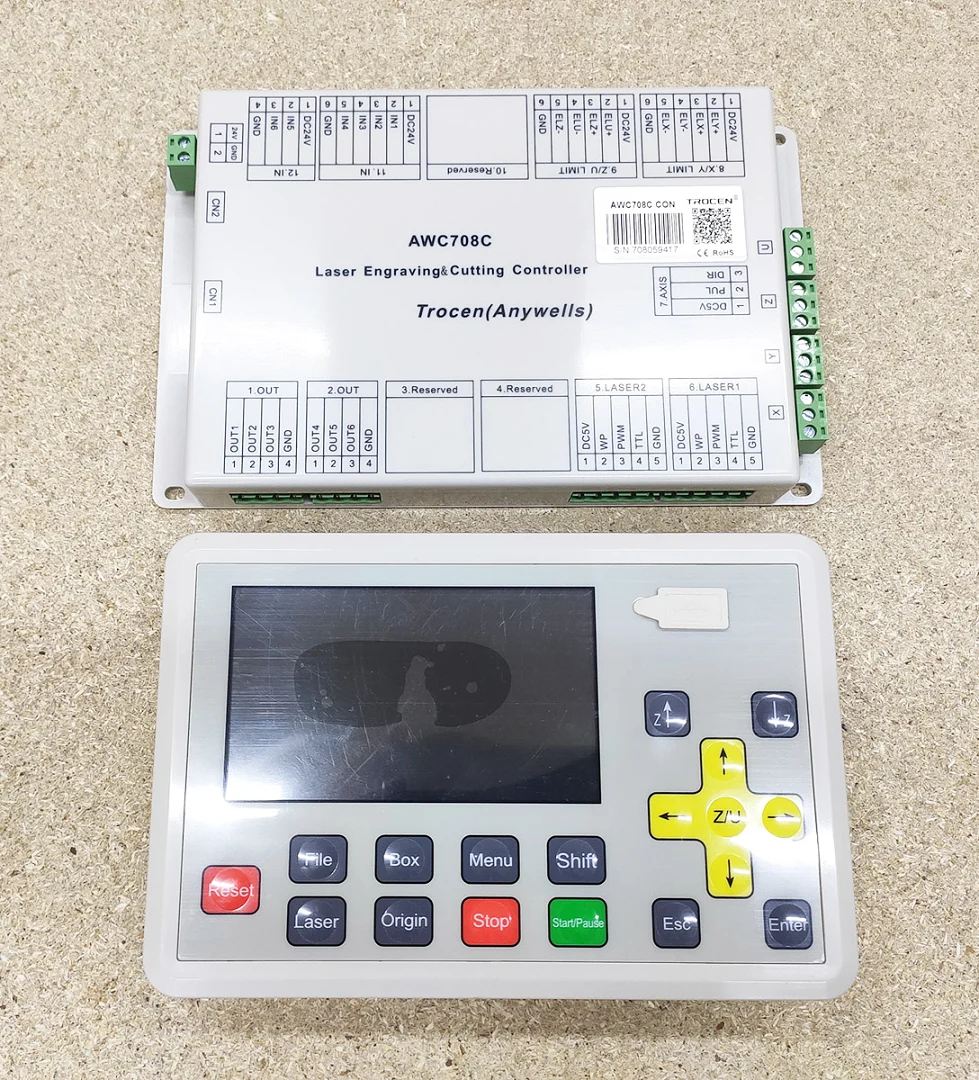

Контролер Trocen AWC708C LITE виробництва Shenzhen Trocen Automation Technology призначений для верстатів лазерного різання і гравіювання з однією або двома лазерними головками. Система складається з панелі керування з кольоровим TFT дисплеєм 4,3 дюйма і плати підключення. На платі написи AWC708C, Laser Engraving&Cutting Controller і Trocen (Anywells), на наліпці AWC708C CON, CE і RoHS.
Дані виробника
- Живлення: DC 24 В, 3 А.
- Осі: X, Y, Z, U.
- Два лазери, потужність кожного регулюється незалежно.
- Підтримувані лазери: CO2 і RF.
- Універсальні входи: 6, універсальні виходи: 6.
- Передавання завдань: USB, мережа, флеш-накопичувач.
- 32-бітний процесор і вбудований годинник.
- Перегляд файлів із флеш-накопичувача і налаштування параметрів без комп’ютера.
- Відображення траєкторії лазерної головки в реальному часі.
- Повна оптронна розв’язка, захист від завад і статичної електрики.
- Продовження різання після вимкнення живлення.
- Різання двома головками із взаємним переміщенням.

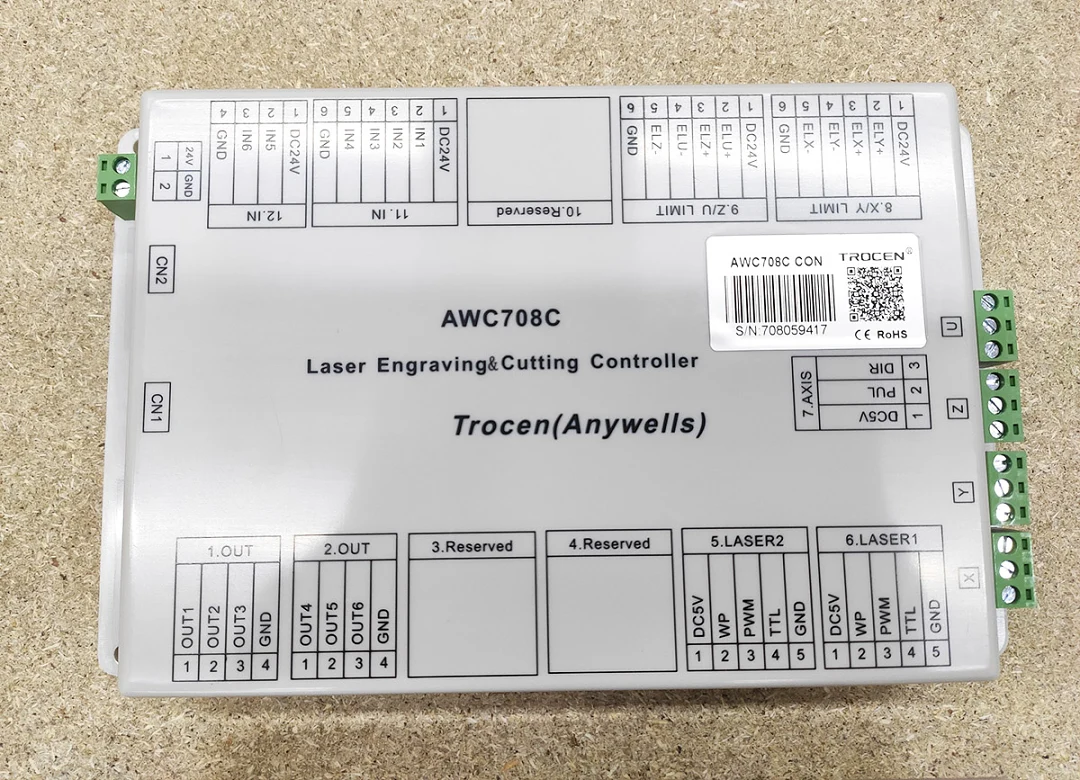

Клеми плати підключення
- Живлення: 24V і GND.
- 6.LASER1 і 5.LASER2: DC5V, WP (захист за водою), PWM (сигнал потужності), TTL (ввімкнення лазера), GND.
- 7.AXIS: DIR, PUL, DC5V, окремі клеми для осей X, Y, Z, U.
- 8.X/Y LIMIT і 9.Z/U LIMIT: кінцеві вимикачі осей і DC24V.
- 11.IN і 12.IN: входи IN1-IN6, GND і DC24V.
- 1.OUT і 2.OUT: виходи OUT1-OUT6 і GND.
- CN1 і CN2: роз’єми кабелів.
Панель керування
- Кнопки Reset, File, Box, Menu, Shift, Laser, Origin, Stop, Start/Pause, Esc, Enter, стрілки з кнопкою Z/U і дві кнопки Z.
- Роз’єм для флеш-накопичувача на лицьовій стороні.
Підключення
- Усі підключення виконуйте при вимкненому живленні.
- Дотримуйтеся полярності живлення 24 В.
