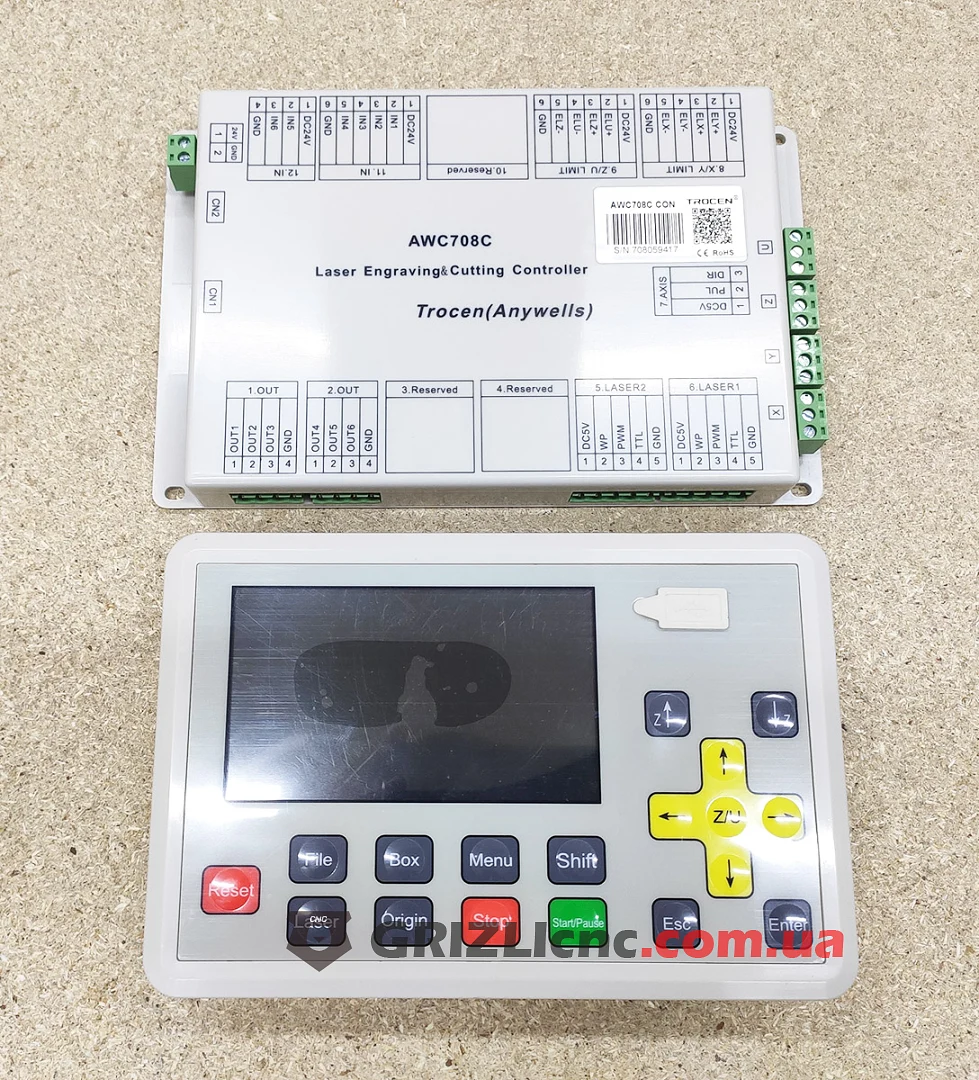

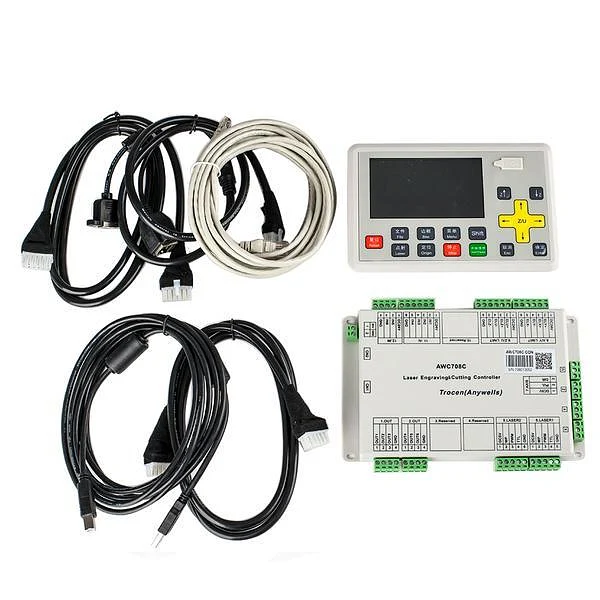

Контроллер Trocen AWC708C LITE производства Shenzhen Trocen Automation Technology предназначен для станков лазерной резки и гравировки с одной или двумя лазерными головками. Система состоит из панели управления с цветным TFT дисплеем 4.3 дюйма и платы подключения. На плате надписи AWC708C, Laser Engraving&Cutting Controller и Trocen (Anywells), на наклейке AWC708C CON, CE и RoHS.
Данные производителя
- Питание: DC 24 В, 3 А.
- Оси: X, Y, Z, U.
- Два лазера, мощность каждого регулируется независимо.
- Поддерживаемые лазеры: CO2 и RF.
- Универсальные входы: 6, универсальные выходы: 6.
- Передача заданий: USB, сеть, флеш-накопитель.
- 32-битный процессор и встроенные часы.
- Просмотр файлов с флеш-накопителя и настройка параметров без компьютера.
- Отображение траектории лазерной головки в реальном времени.
- Полная оптронная развязка, защита от помех и статического электричества.
- Продолжение резки после отключения питания.
- Резка двумя головками со взаимным перемещением.

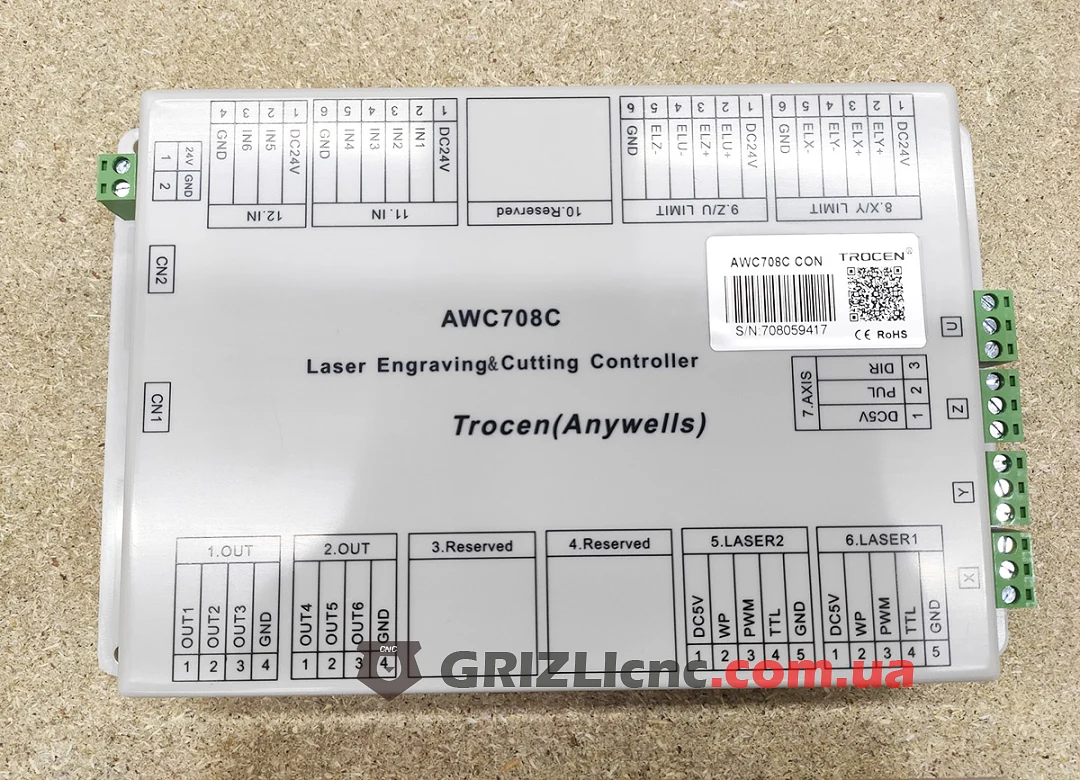

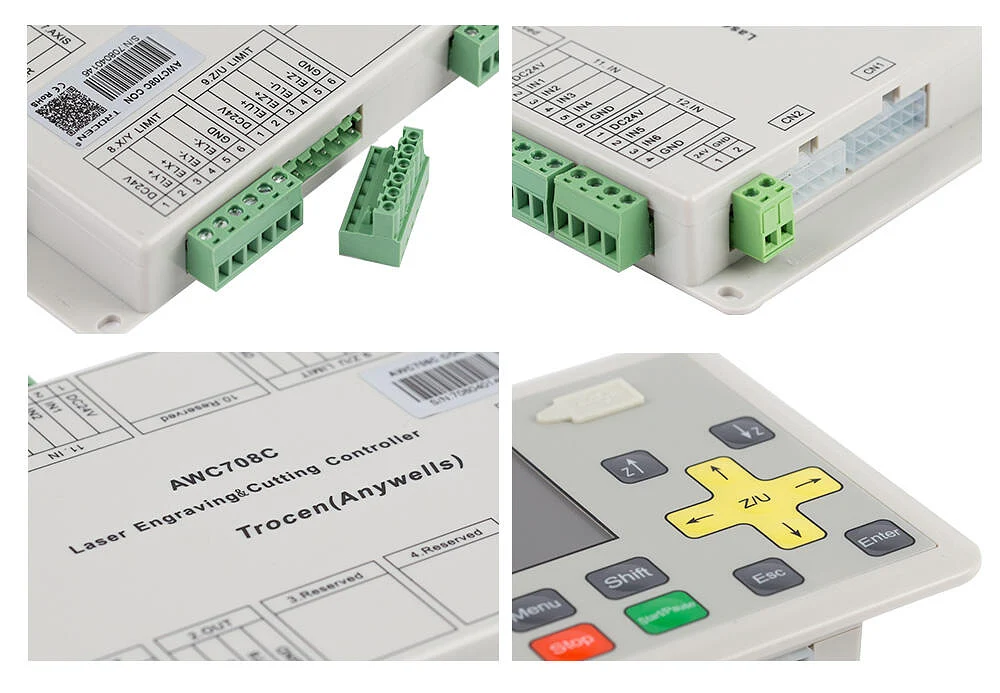

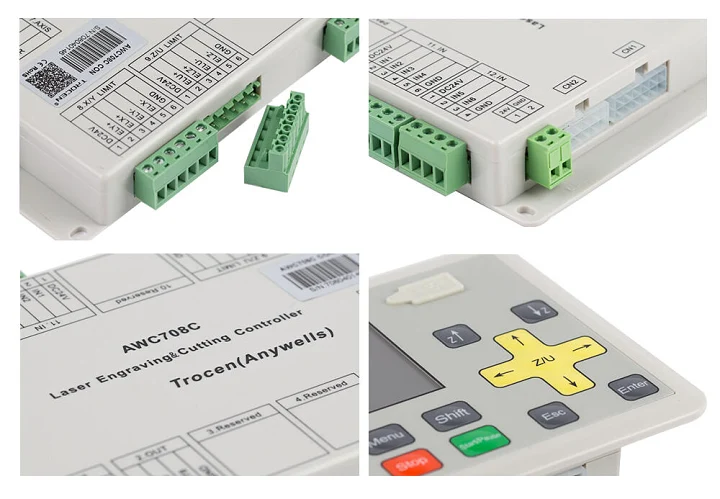

Клеммы платы подключения
- Питание: 24V и GND.
- 6.LASER1 и 5.LASER2: DC5V, WP (защита по воде), PWM (сигнал мощности), TTL (включение лазера), GND.
- 7.AXIS: DIR, PUL, DC5V, отдельные клеммы для осей X, Y, Z, U.
- 8.X/Y LIMIT и 9.Z/U LIMIT: концевики осей и DC24V.
- 11.IN и 12.IN: входы IN1-IN6, GND и DC24V.
- 1.OUT и 2.OUT: выходы OUT1-OUT6 и GND.
- CN1 и CN2: разъёмы кабелей.

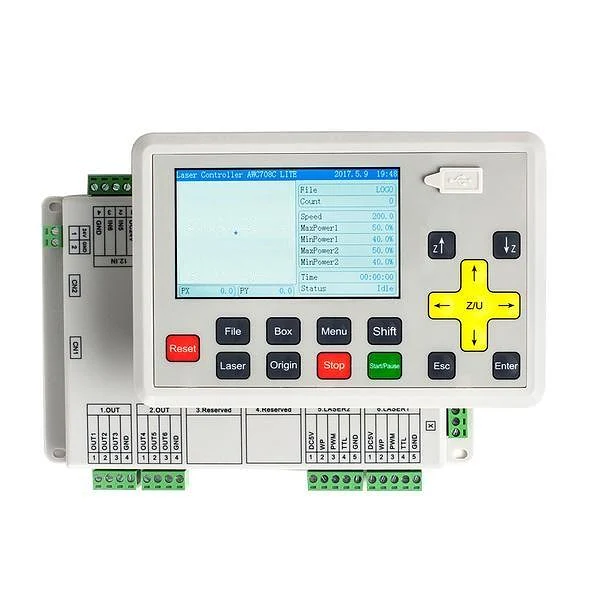

Панель управления
- Кнопки Reset, File, Box, Menu, Shift, Laser, Origin, Stop, Start/Pause, Esc, Enter, стрелки с кнопкой Z/U и две кнопки Z.
- Разъём для флеш-накопителя на лицевой стороне.

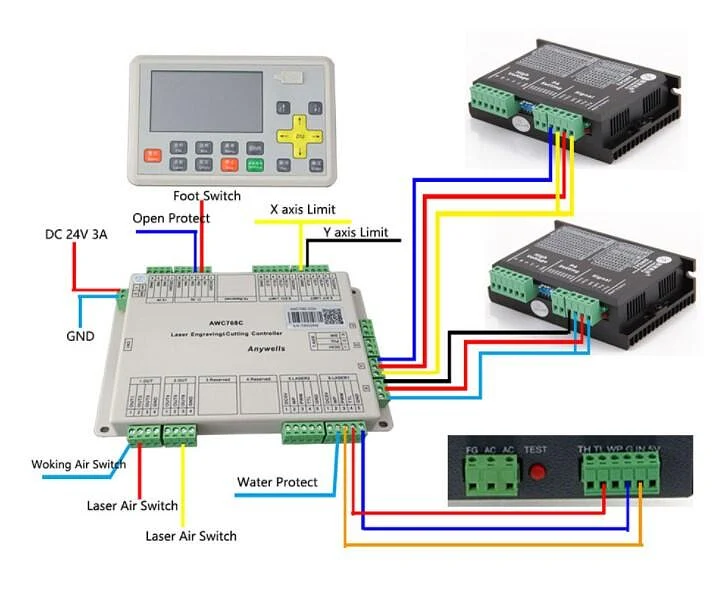

Подключение
- Все подключения выполняйте при отключённом питании.
- Соблюдайте полярность питания 24 В.
