Насадка на шпиндель 80 мм для аспірації ЧПУ, сталь, патрубок 100 мм

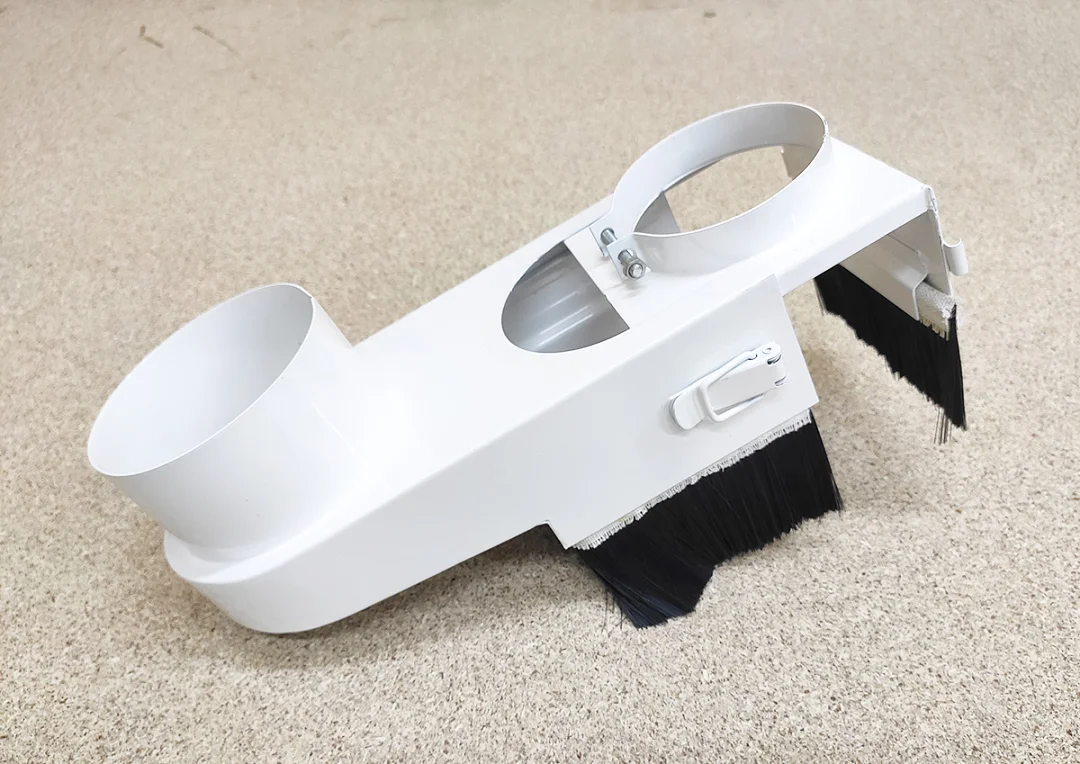

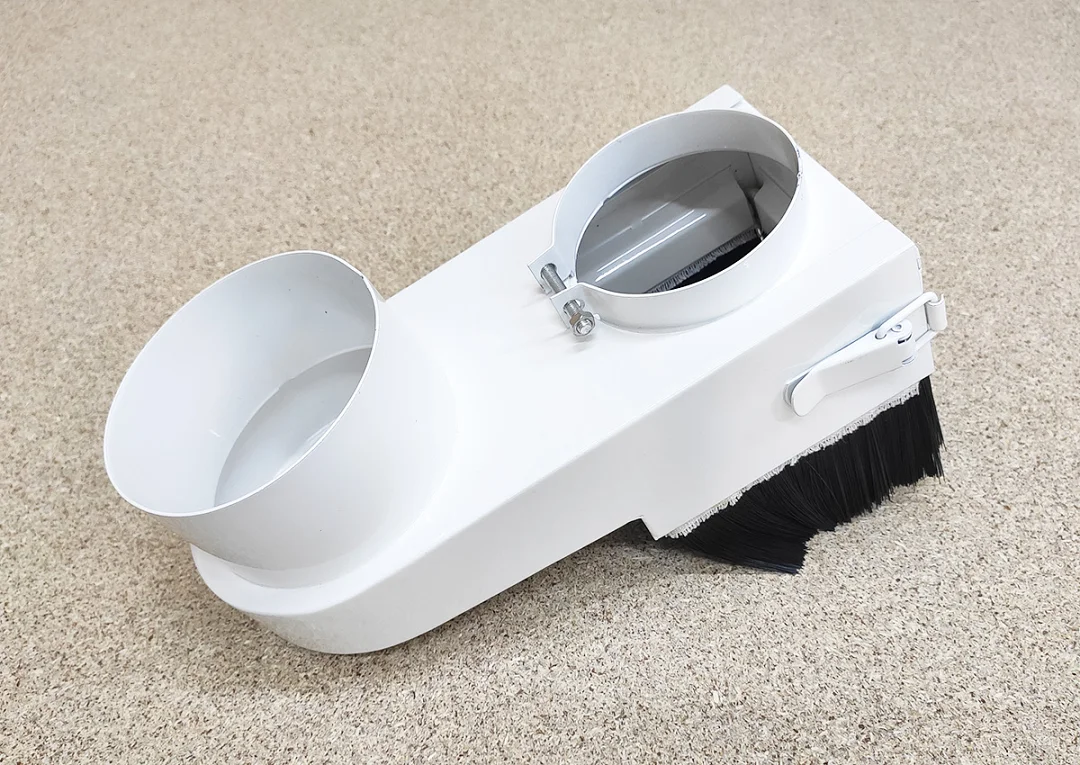

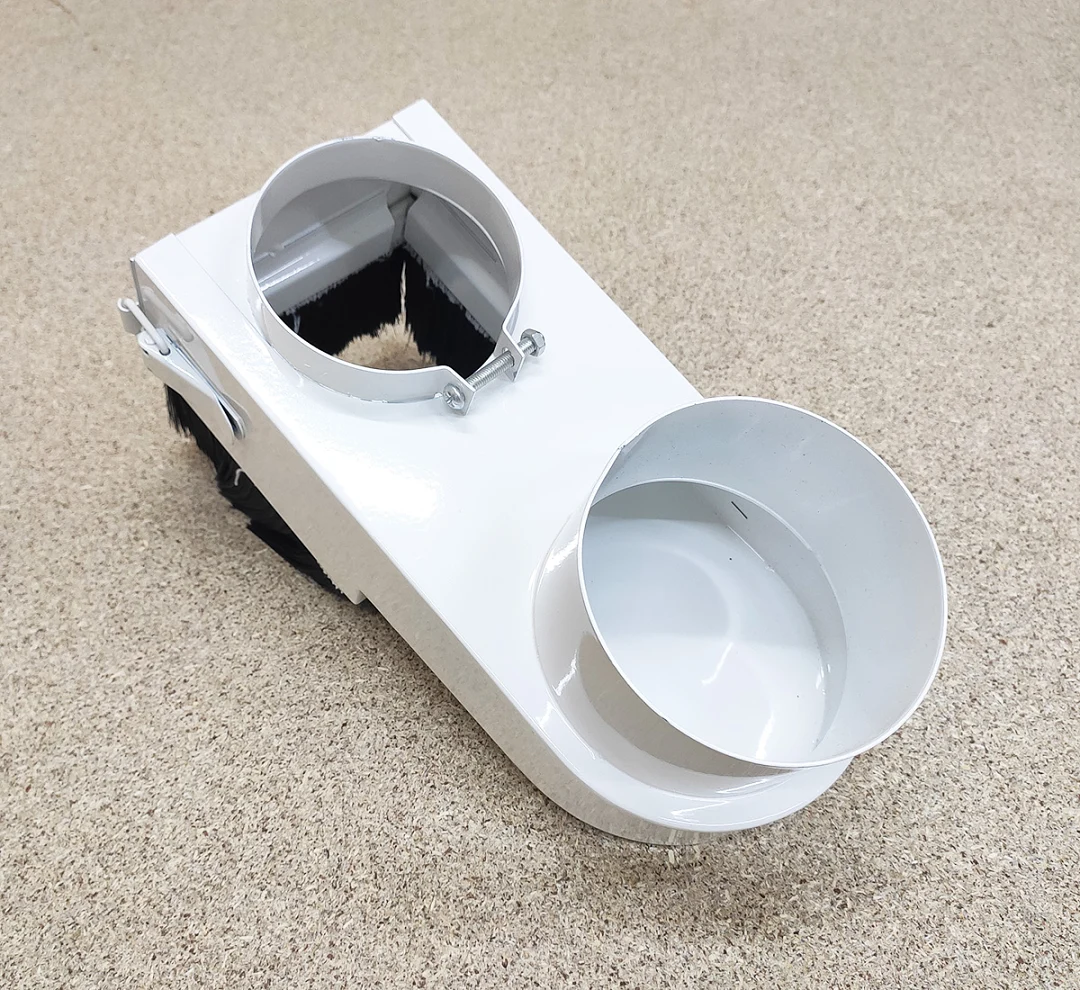

Насадка на шпиндель для аспірації фрезерного верстата ЧПУ з листової сталі з білим фарбуванням. Кільце хомута розраховане на корпус шпинделя діаметром 80 мм, патрубок 100 мм підключається до гофрованого шланга стружковідсмоктувача. Кожух зі щіткою по контуру закриває фрезу й цангу і збирає стружку та пил просто із зони різання.

Будова

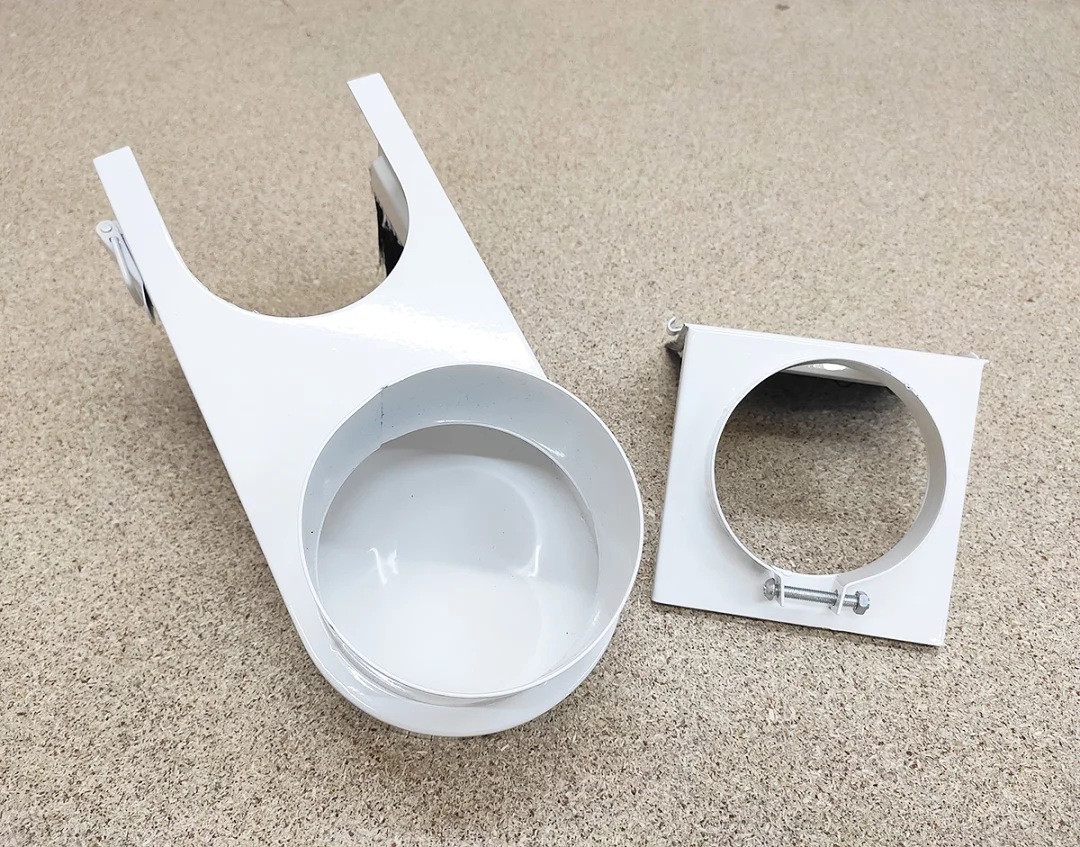

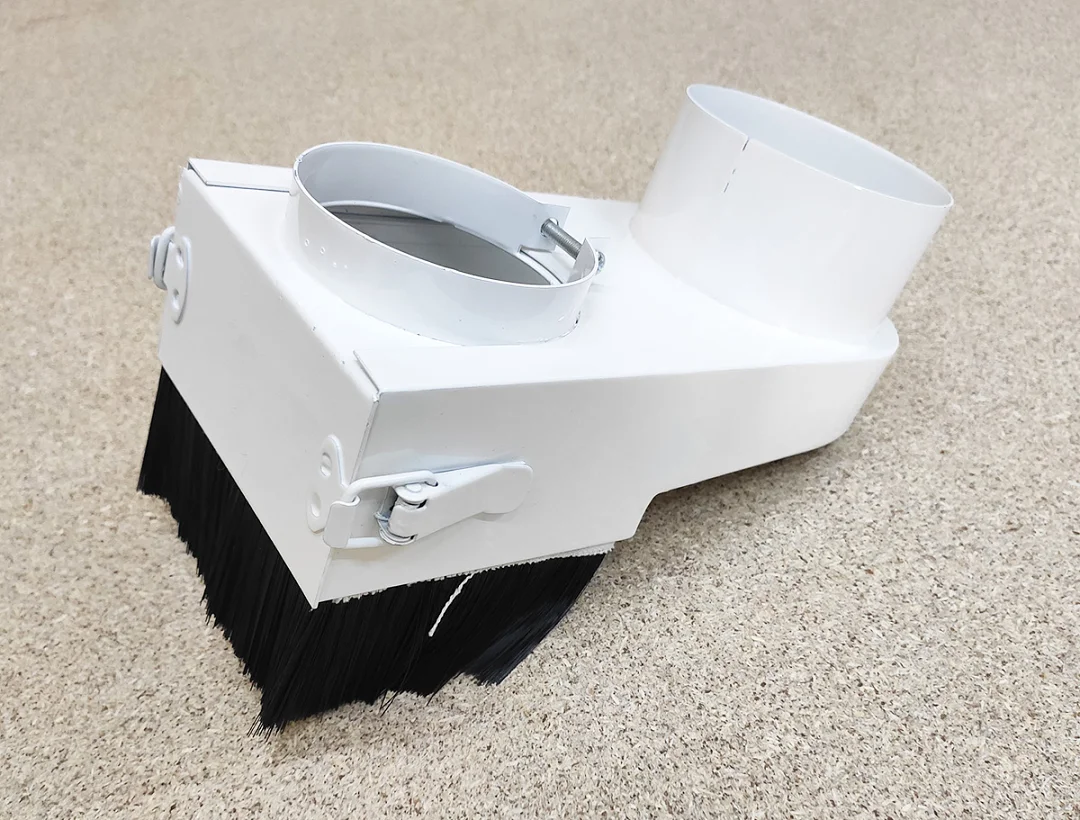

Насадка складається з двох частин. Верхня пластина з кільцем 80 мм стягується на корпусі шпинделя болтом із гайкою і залишається на шпинделі. Кожух із патрубком має U-подібний виріз, насувається на пластину збоку і фіксується двома відкидними защіпками. Щітка з чорної щетини вставлена смугою в профіль по краю кожуха й пластини і закриває зазор до матеріалу по всьому контуру.

Заміна фрези

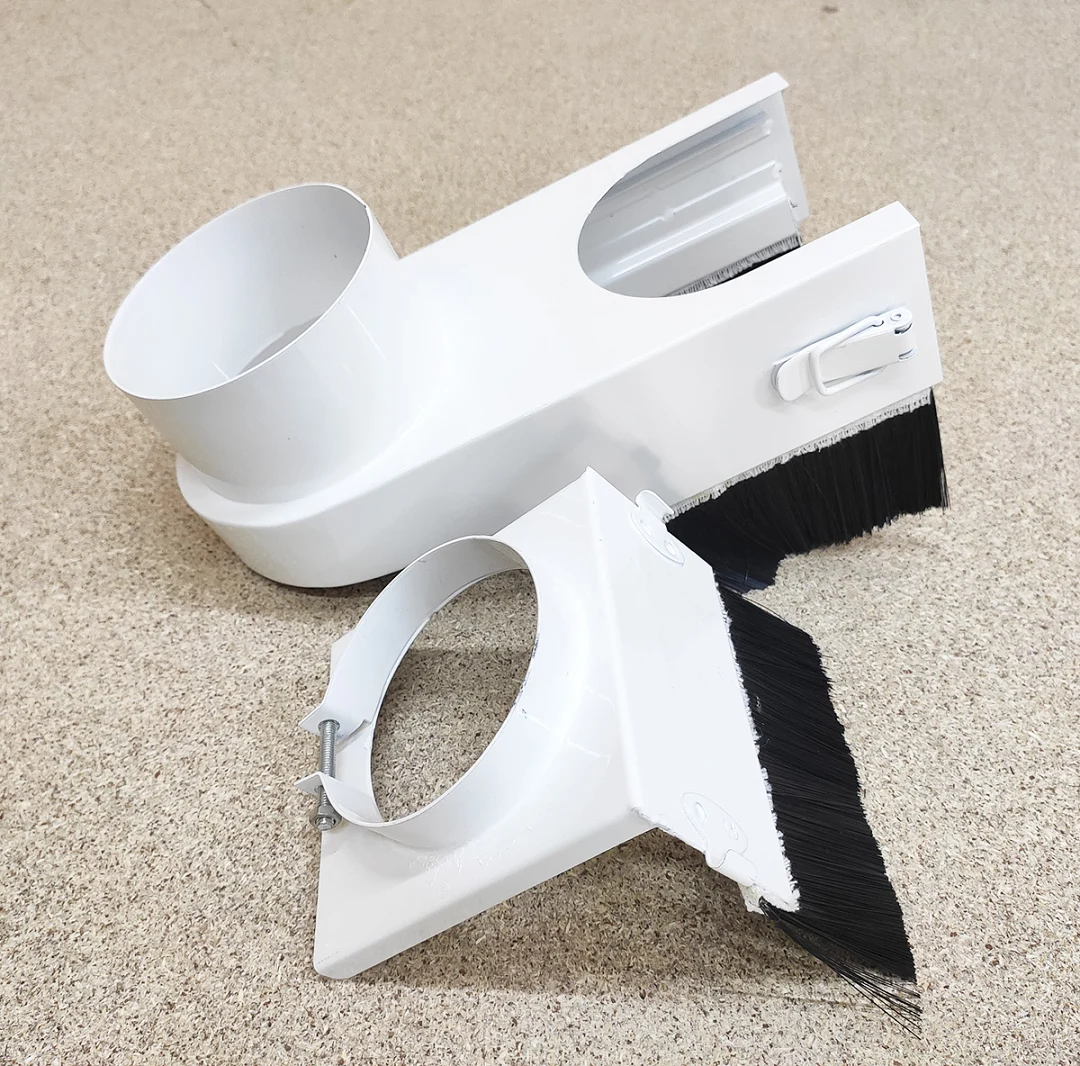

Для доступу до цанги відкривають дві защіпки і знімають кожух убік. Кільце з пластиною залишається на корпусі шпинделя на тій самій висоті, тому після встановлення кожуха щітка стає на попередній рівень без повторного налаштування.

Встановлення та підключення

Кільце надягають на гладку ділянку корпусу шпинделя 80 мм і виставляють так, щоб за фрези, опущеної на матеріал, щетина торкалася поверхні й трохи згиналася. Патрубок розвертають у бік, де шланг не заважає ходу порталу. На шланг 100 мм потрібен стружковідсмоктувач, який дає не менше 508.9 м³/год: за такої витрати швидкість повітря в трубі 100 мм дорівнює 18 м/с, і деревна стружка не осідає в шлангу.

Сталевий кожух витримує випадковий удар об притиск або заготовку і не тріскається від вібрації, тому насадка підходить для верстатів, які ріжуть фанеру, МДФ і масив змінами.
