Насадка на шпиндель 80 мм для аспирации ЧПУ, сталь, патрубок 100 мм

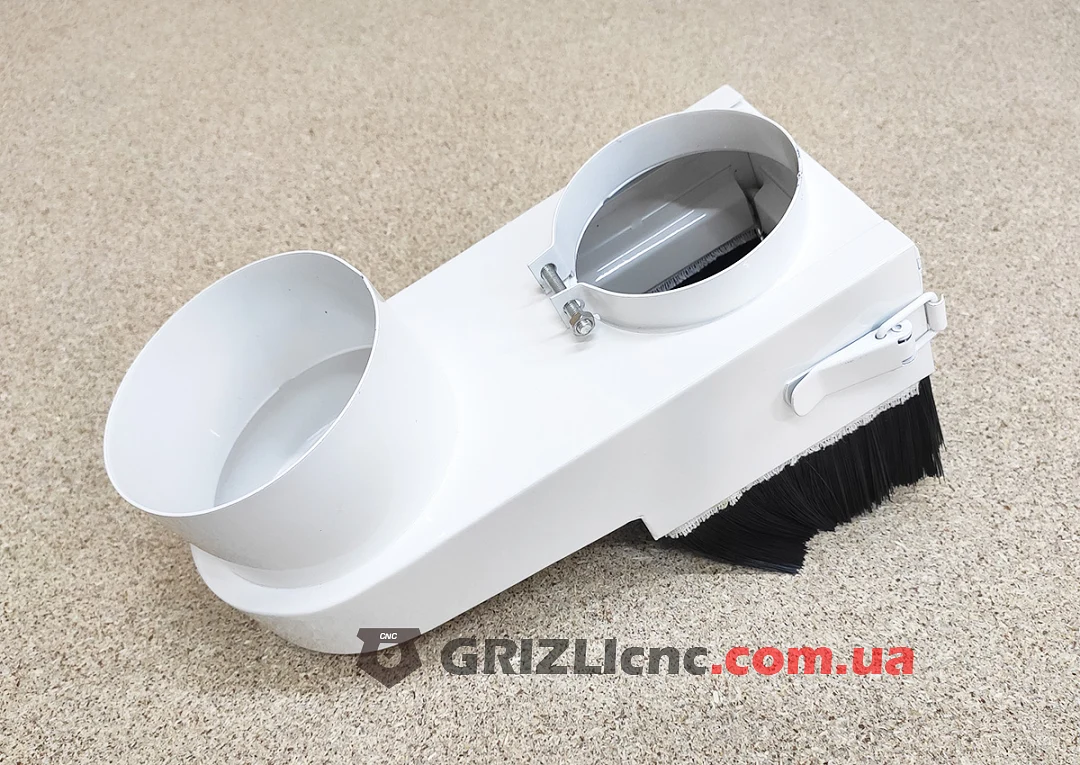

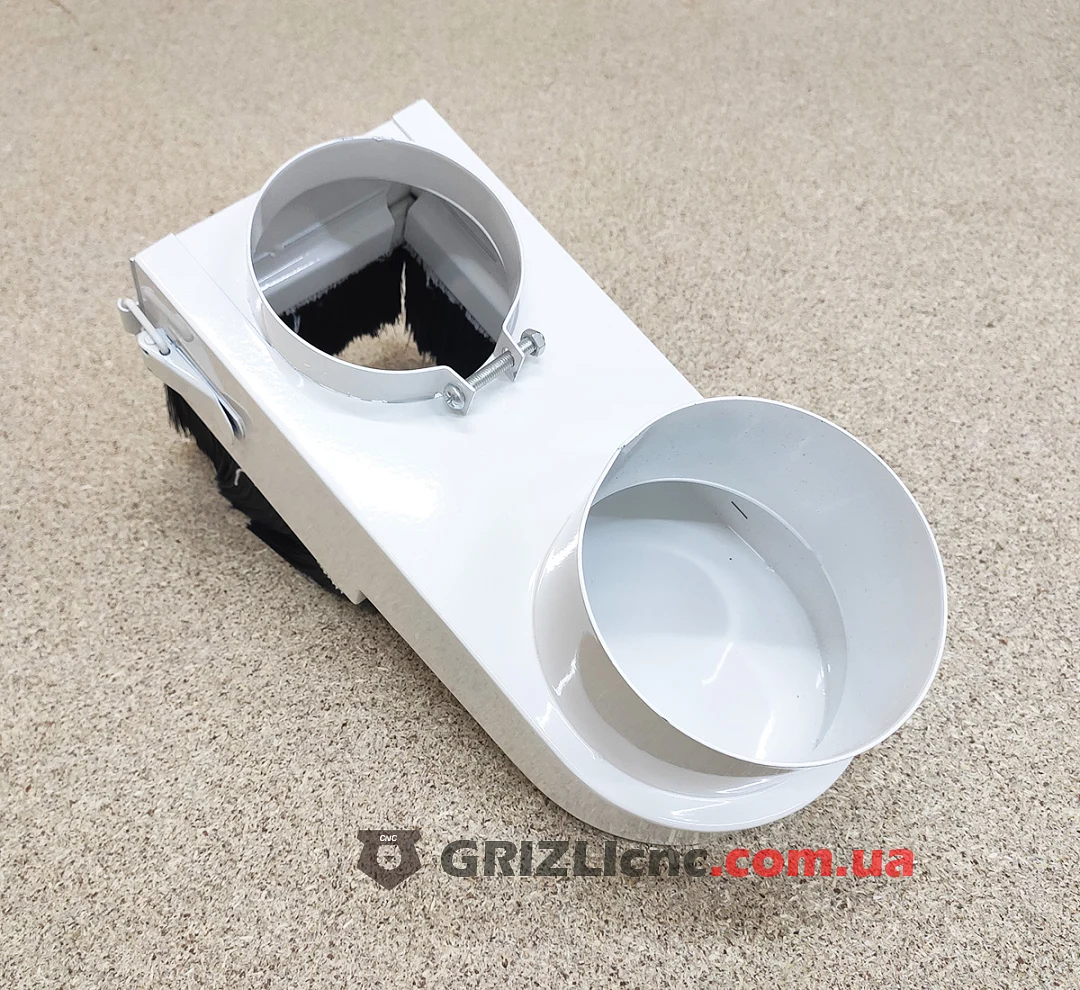

Насадка на шпиндель для аспирации фрезерного станка ЧПУ из листовой стали с белой покраской. Кольцо хомута рассчитано на корпус шпинделя диаметром 80 мм, патрубок 100 мм подключается к гофрированному шлангу стружкоотсоса. Кожух со щёткой по контуру закрывает фрезу и цангу и собирает стружку и пыль прямо из зоны резания.

Устройство

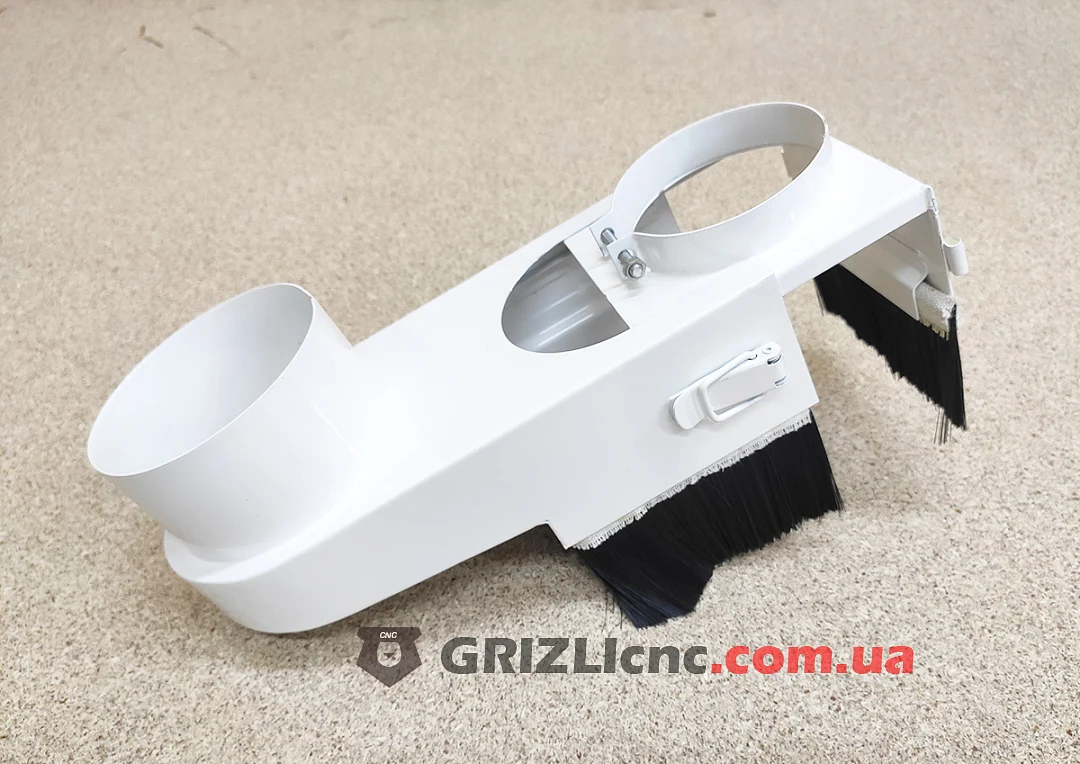

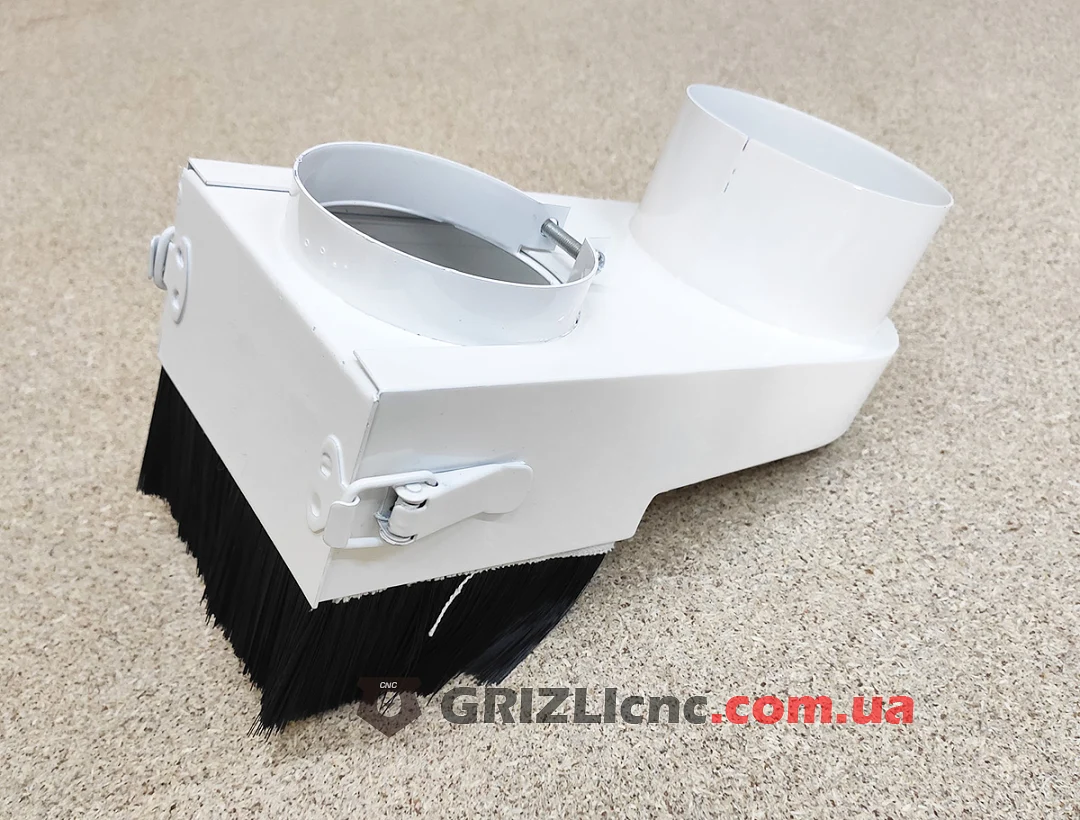

Насадка состоит из двух частей. Верхняя пластина с кольцом 80 мм стягивается на корпусе шпинделя болтом с гайкой и остаётся на шпинделе. Кожух с патрубком имеет U-образный вырез, надвигается на пластину сбоку и фиксируется двумя откидными защёлками. Щётка из чёрной щетины вставлена полосой в профиль по краю кожуха и пластины и закрывает зазор до материала по всему контуру.

Смена фрезы

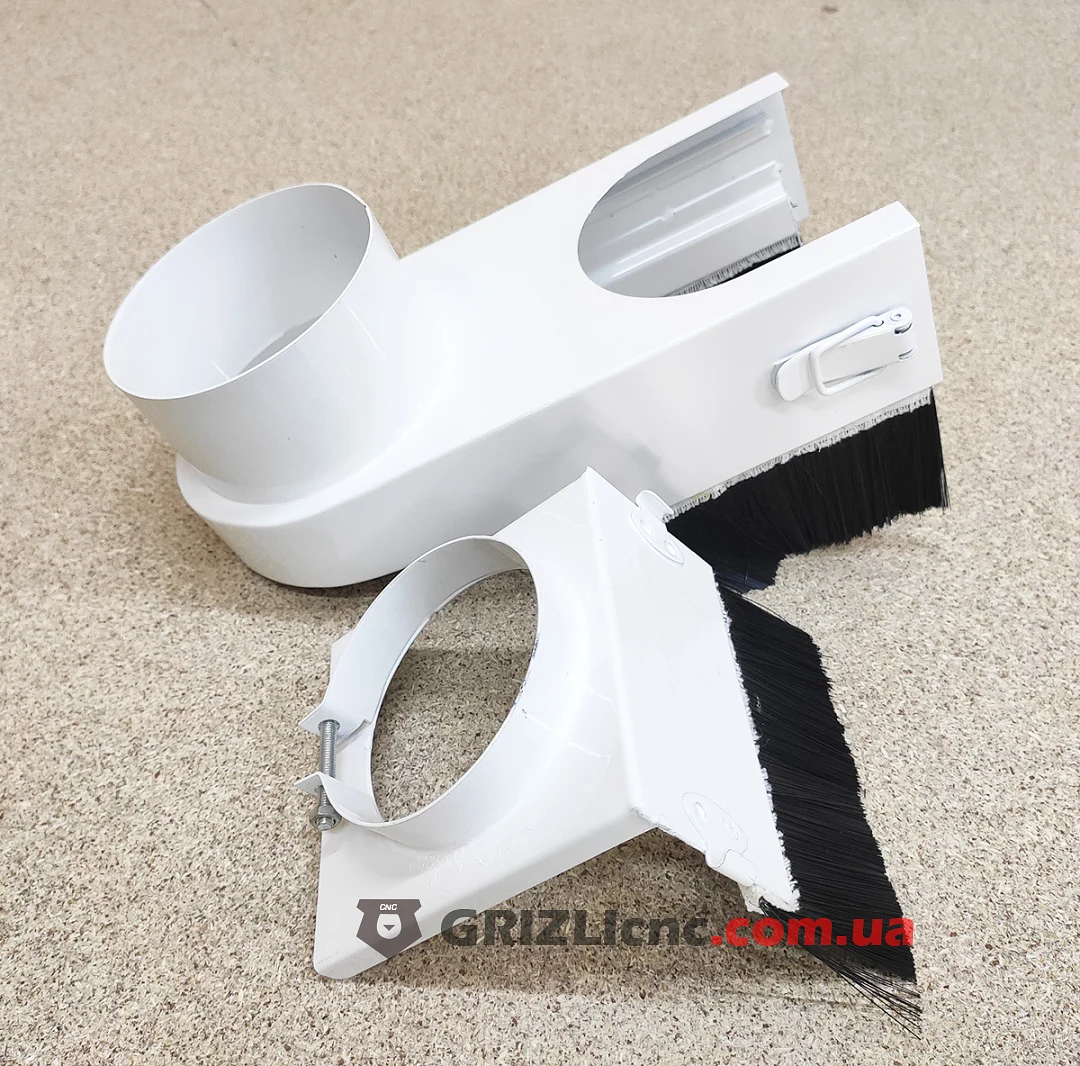

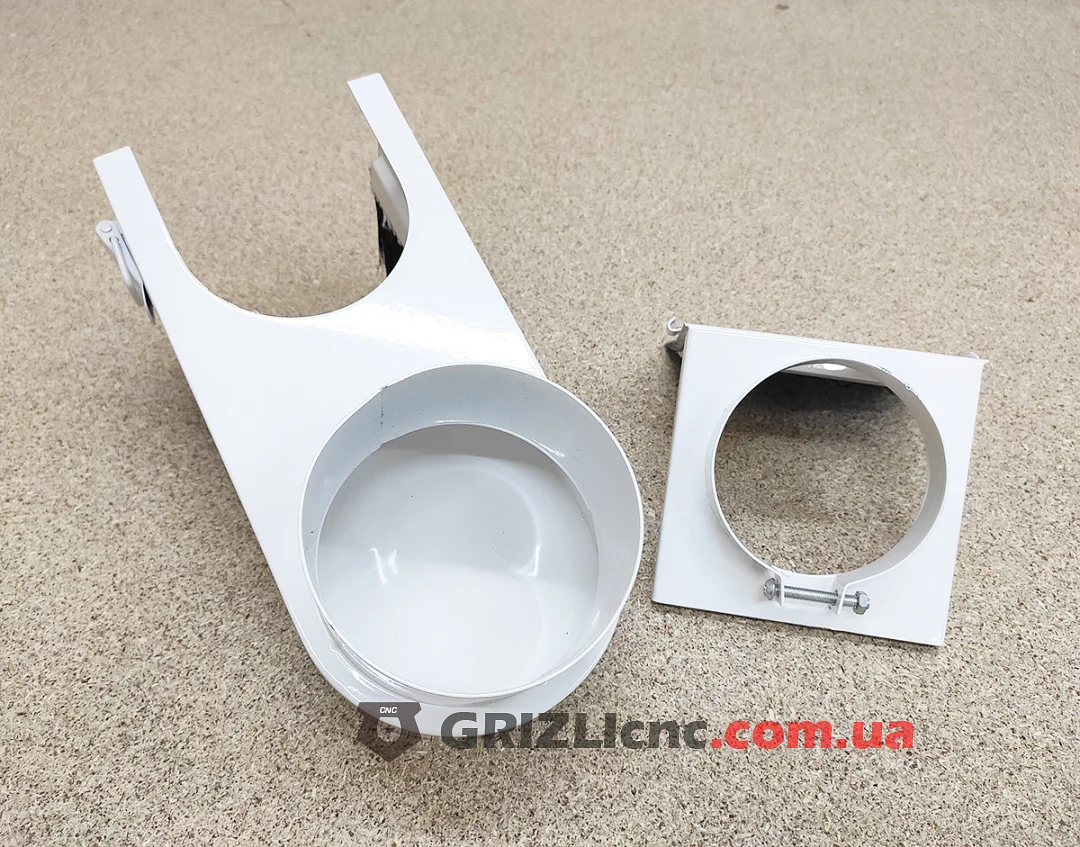

Для доступа к цанге открывают две защёлки и снимают кожух вбок. Кольцо с пластиной остаётся на корпусе шпинделя на той же высоте, поэтому после установки кожуха щётка встаёт на прежний уровень без повторной настройки.

Установка и подключение

Кольцо надевают на гладкий участок корпуса шпинделя 80 мм и выставляют так, чтобы при фрезе, опущенной на материал, щетина касалась поверхности и слегка изгибалась. Патрубок разворачивают в сторону, где шланг не мешает ходу портала. На шланг 100 мм нужен стружкоотсос, который даёт не меньше 508.9 м³/ч: при таком расходе скорость воздуха в трубе 100 мм равна 18 м/с, и древесная стружка не оседает в шланге.

Стальной кожух выдерживает случайный удар о прижим или заготовку и не трескается от вибрации, поэтому насадка подходит для станков, которые режут фанеру, МДФ и массив сменами.
