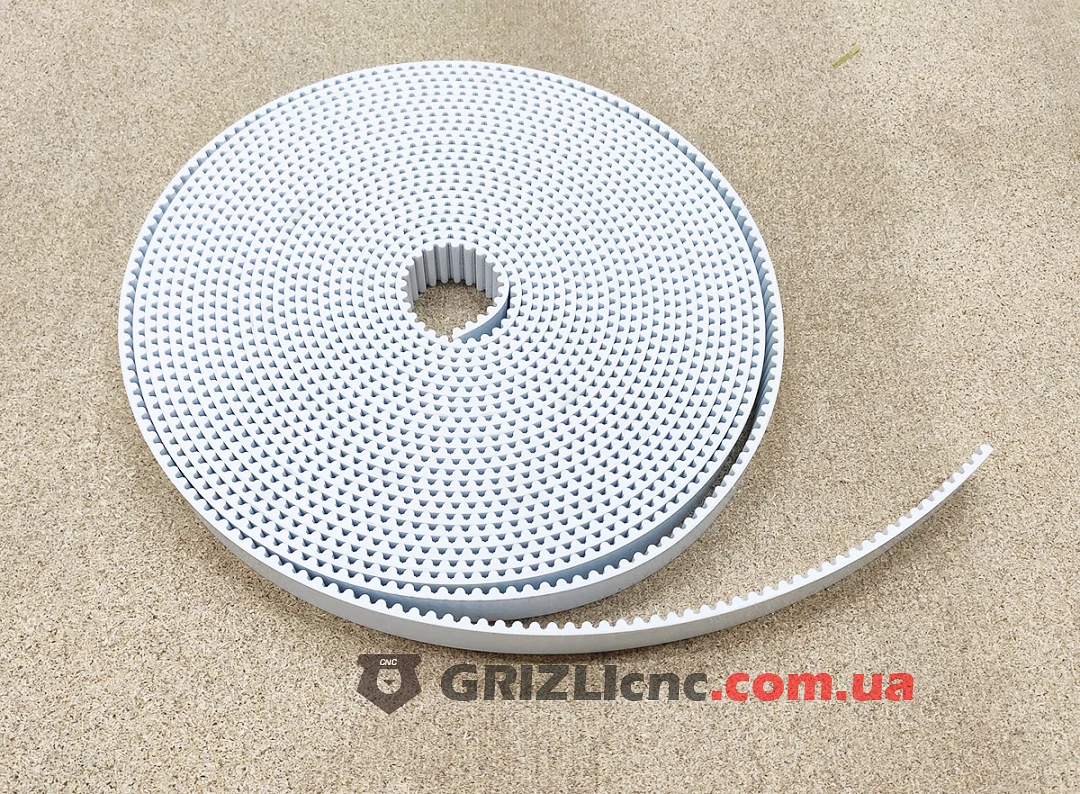

Зубчатый ремень HTD5M 20 мм из полиуретана со стальным кордом передаёт движение от шкива двигателя на ось станка с ЧПУ без проскальзывания. Шаг зубьев 5 мм, ширина 20 мм. Ремень открытый, в бухте, цена указана за 1 метр.
Что такое ремень HTD5M
HTD5M это ремень с профилем HTD и шагом зубьев 5 мм: расстояние между центрами соседних зубьев 5 мм. Зубья закруглённые, они входят во впадины шкива того же профиля, поэтому ремень передаёт движение синхронно с валом. Открытый ремень режут на нужную длину и крепят концы к раме или к подвижной части станка.
Конструкция
- Тело ремня и зубья из белого полиуретана, ширина 20 мм.

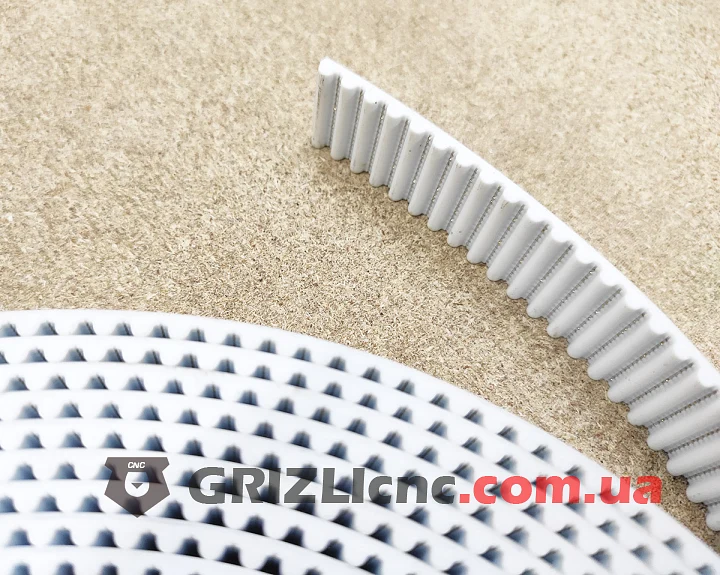

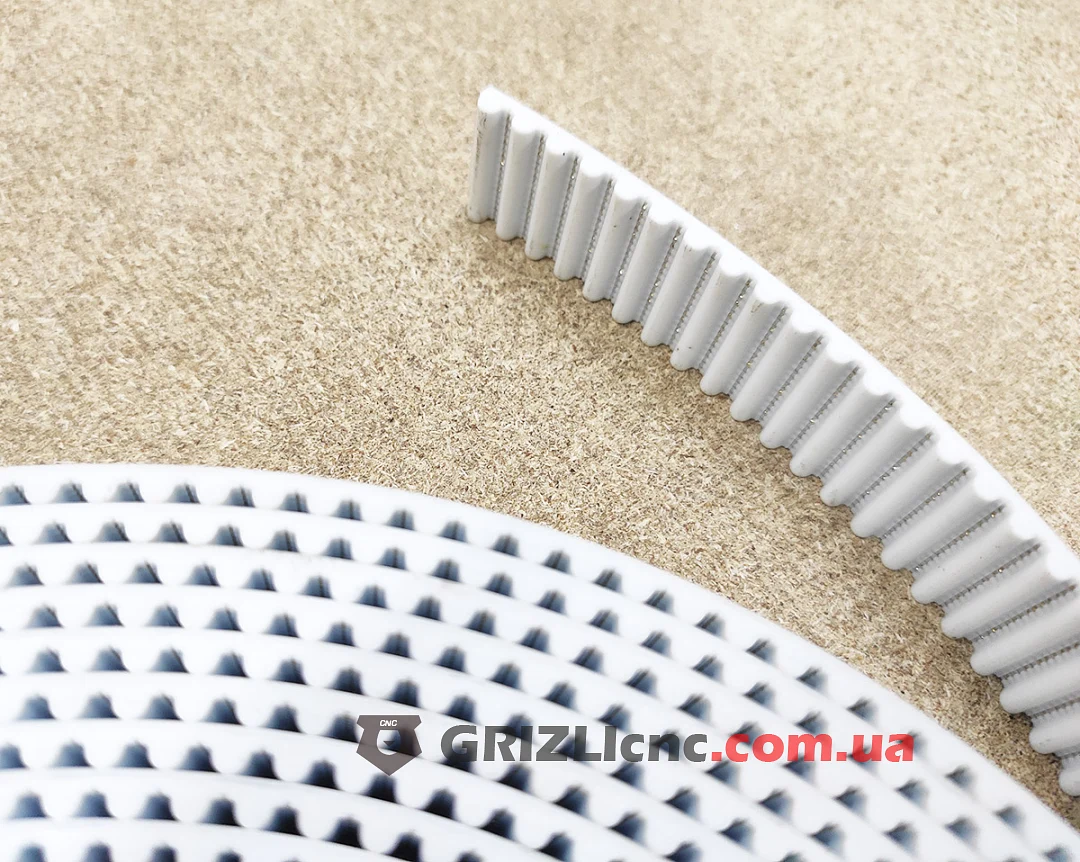

- Внутри ремня стальной корд: его нити видны во впадинах между зубьями. Корд воспринимает растягивающую нагрузку, и ремень меньше удлиняется под усилием.
С какими шкивами работает
- Со шкивами HTD5M под ремень 20 мм. Шаг и профиль зубьев ремня и шкива должны совпадать.
- В этой категории к нему подходят шкивы HTD5M 20 мм на 12 зубьев с отверстием 8 мм и на 19 зубьев с отверстием 14 мм.
Где применяют
- Линейные оси фрезерных, лазерных и плазменных станков с ЧПУ: концы ремня крепят к раме, шкив двигателя стоит на подвижной части, или наоборот.
- Оси, где нужна высокая скорость перемещения при небольшой массе подвижной части, например порталы лазерных станков.
- Путь оси за оборот шкива равен числу зубьев шкива, умноженному на шаг ремня 5 мм.
Рекомендации
- Концы открытого ремня крепите прижимными планками с зубчатым профилем того же шага, чтобы ремень не выскальзывал.
- Натягивайте ремень до исчезновения провиса, без перетяга: лишнее натяжение нагружает подшипники шкивов.
- Выставьте шкивы в одной плоскости, иначе ремень сходит к реборде и изнашивает кромку.
- Не перегибайте ремень на излом и не скручивайте его: стальной корд на изломе ломается.
