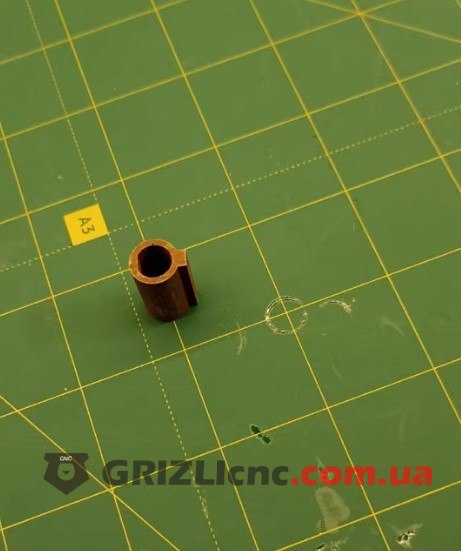

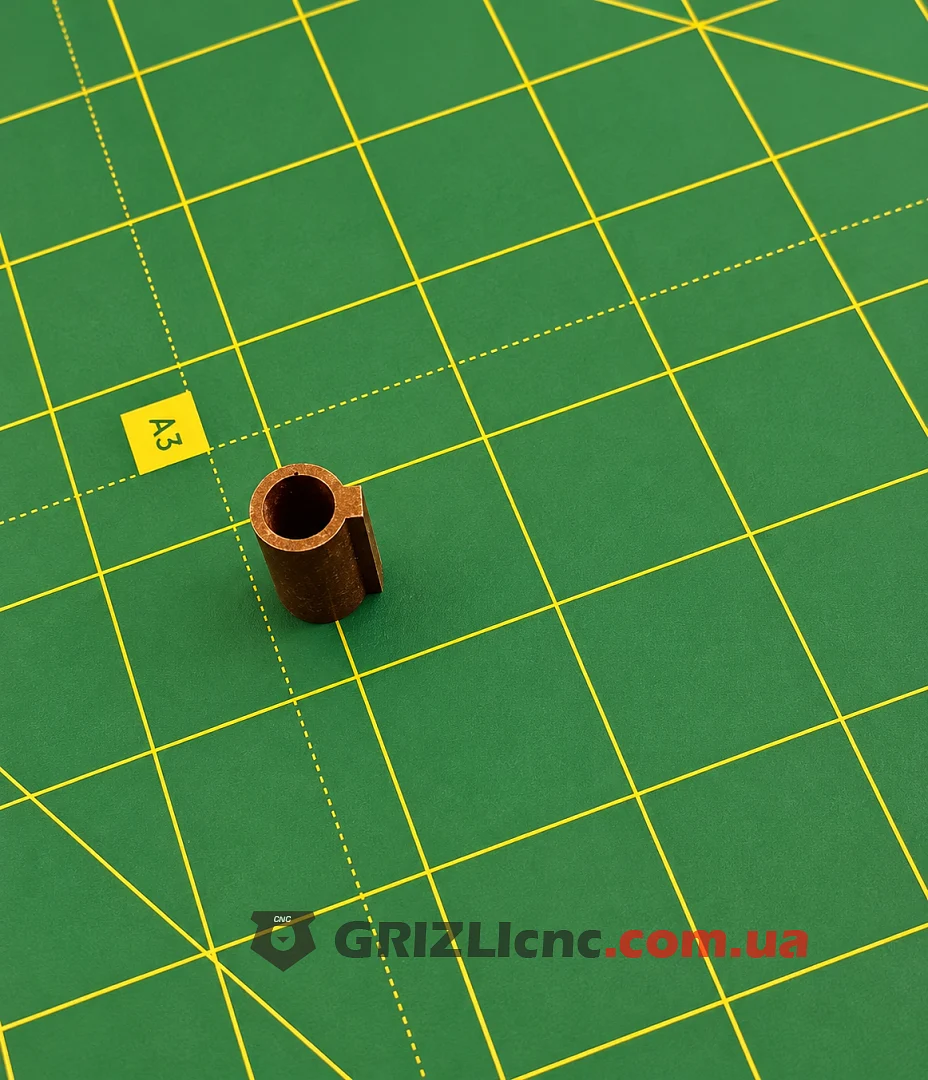

Входная втулка 11-8 для червячного редуктора NMRV30

Переходная втулка для входного отверстия 11 мм червячного редуктора NMRV30. Через неё на редуктор ставят шаговый двигатель NEMA 23 с валом 8 мм.

Размеры

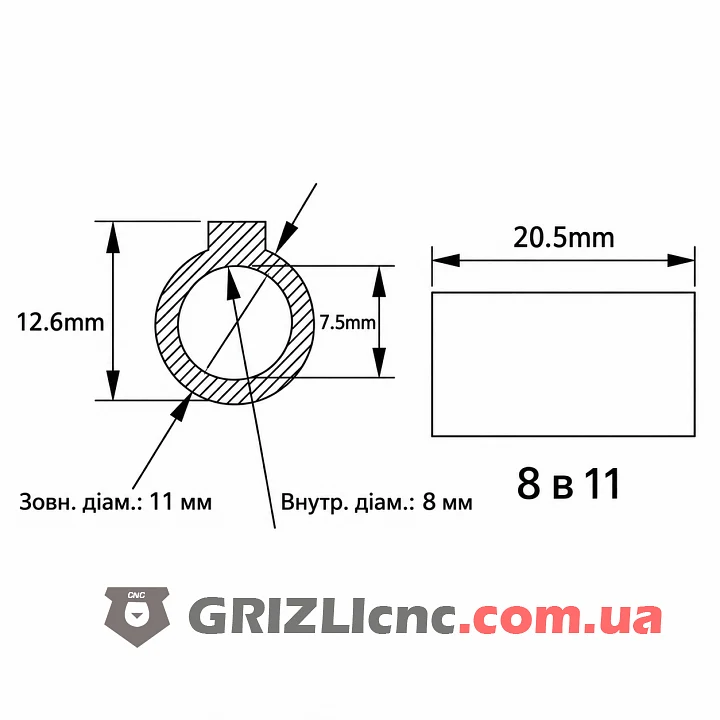

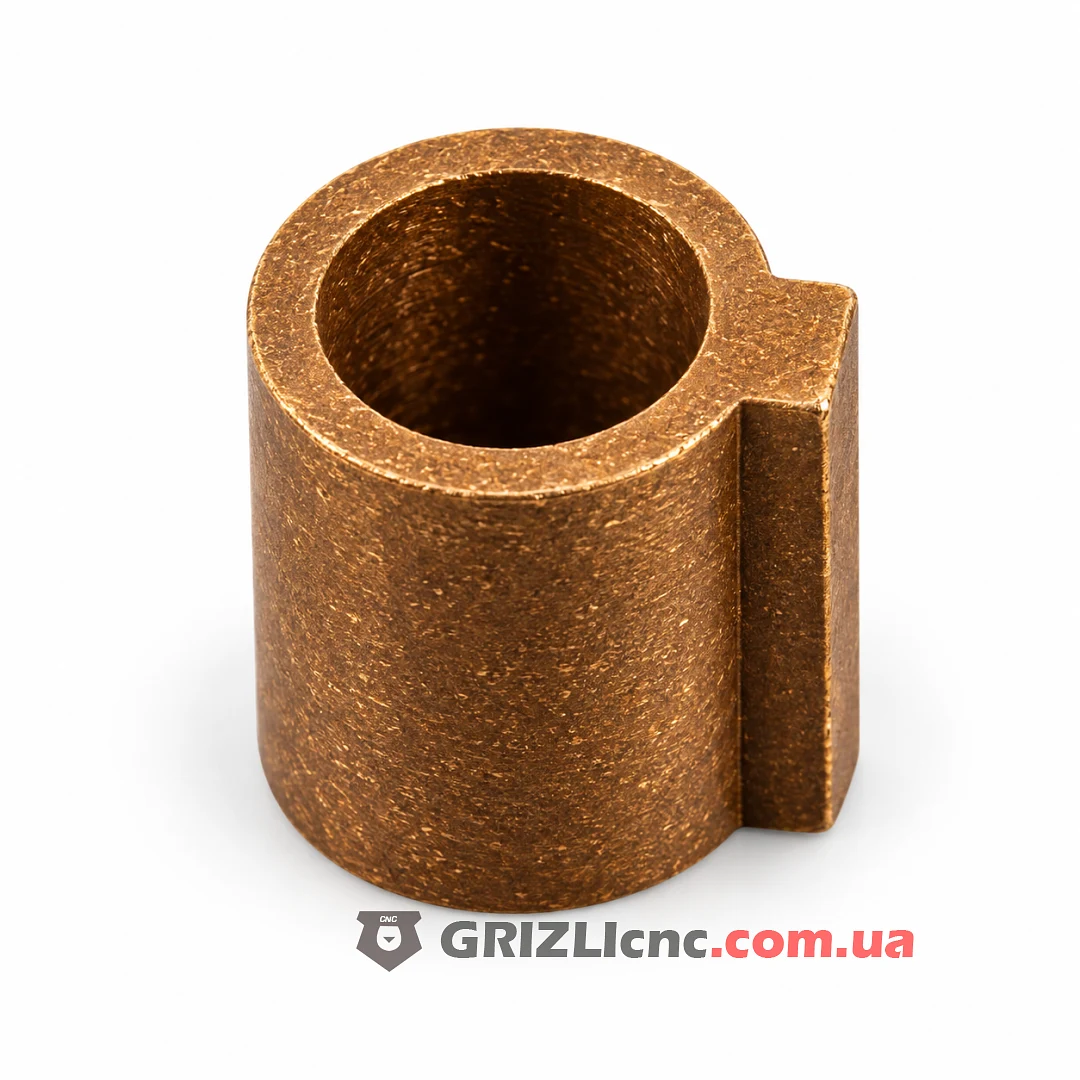

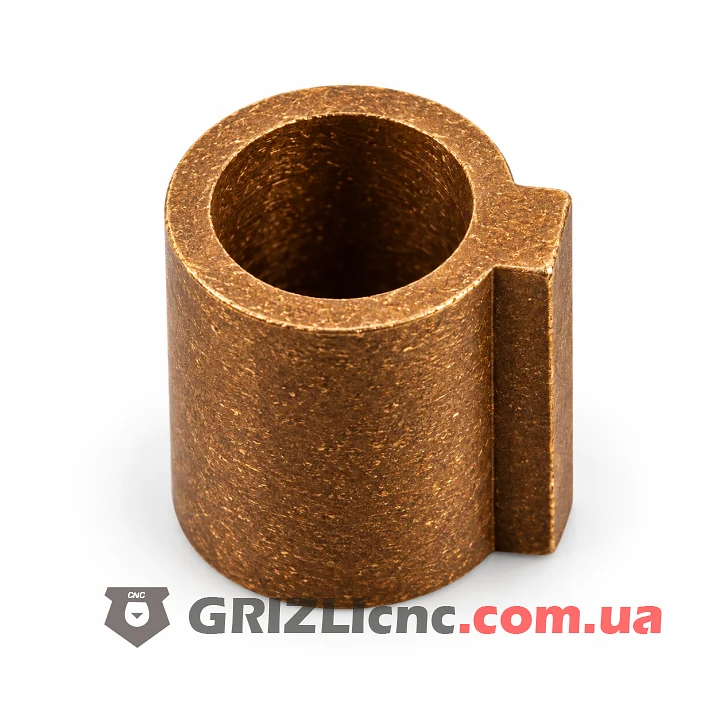

Внешний диаметр 11 мм, внутренний 8 мм, размер по лыске внутри 7.5 мм, длина 20.5 мм. Снаружи выступ шпонки, размер по шпонке 12.6 мм: шпонка входит в паз входного отверстия редуктора, лыска внутри ложится на лыску вала двигателя.

Установка

Втулку надевают на вал двигателя так, чтобы лыска втулки совпала с лыской вала, затем вводят вал со втулкой во входное отверстие редуктора, совместив шпонку с пазом. Вал 6.35 мм к этой втулке не подходит.

Где применять

Для установки NMRV30 на двигатель NEMA 23 с валом 8 мм с лыской.
