Шкив зубчатый GT2 на 16 зубьев для ремня шириной 6 мм, отверстие 5 мм, для станка ЧПУ

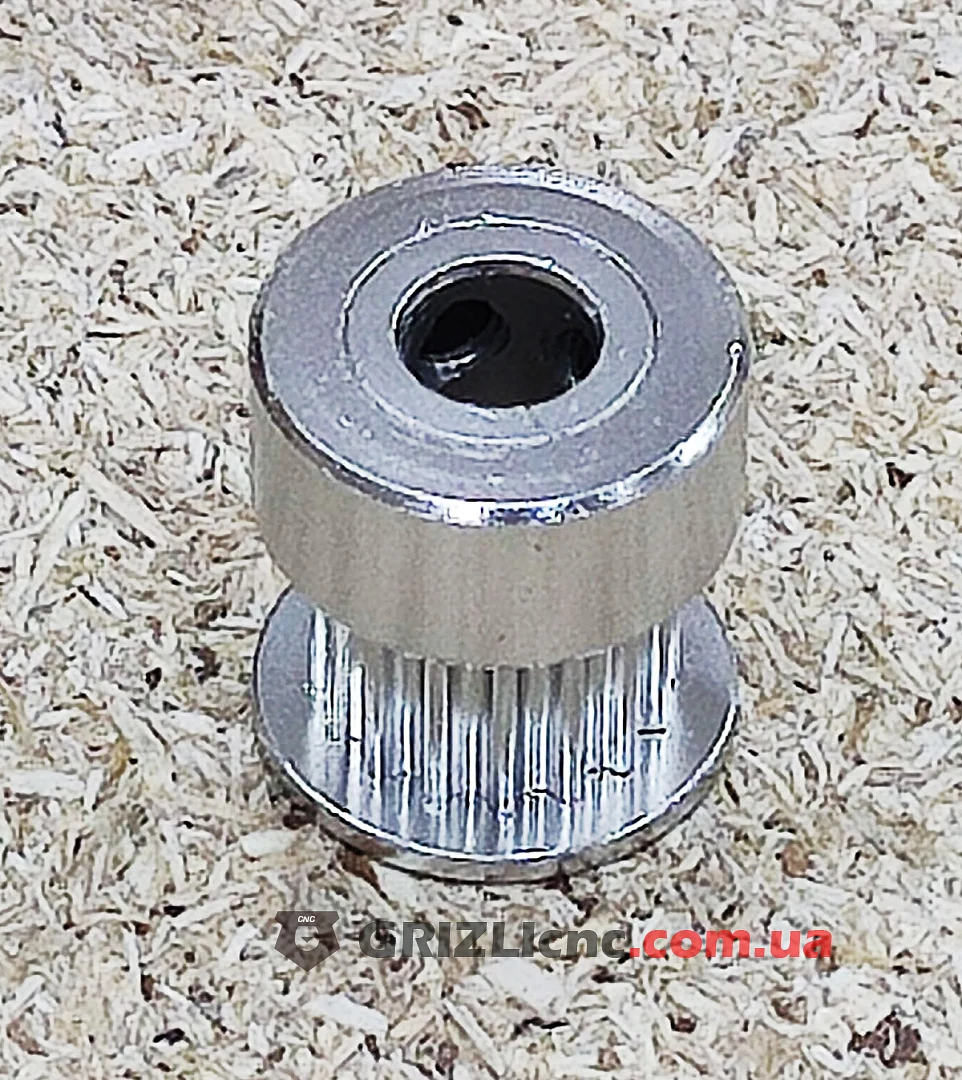

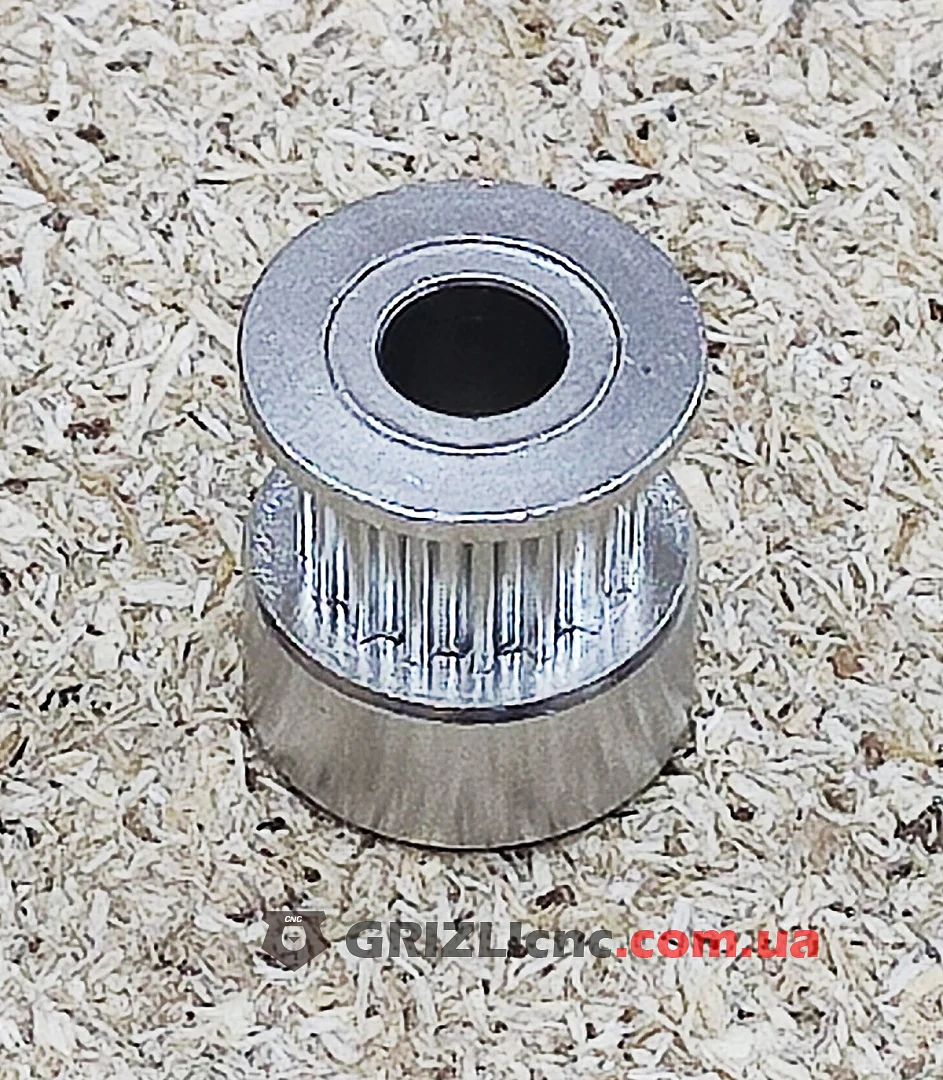

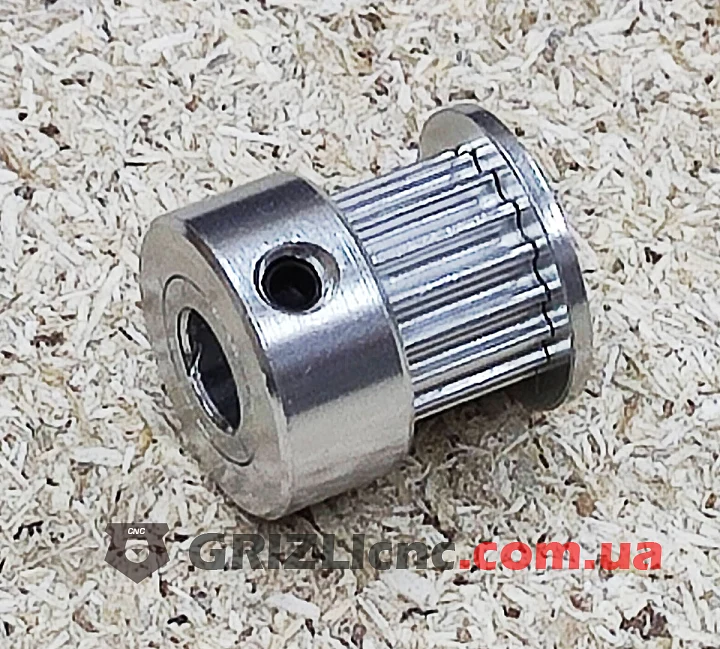

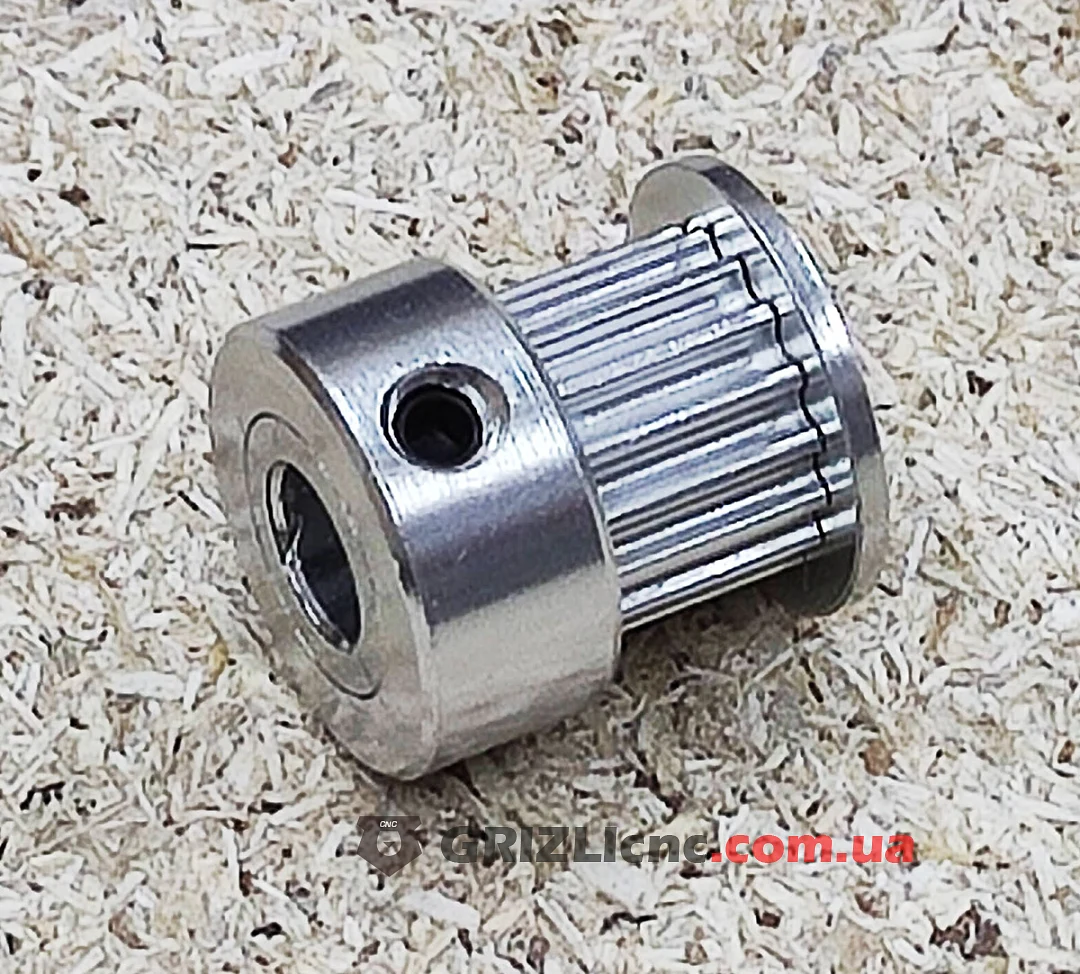

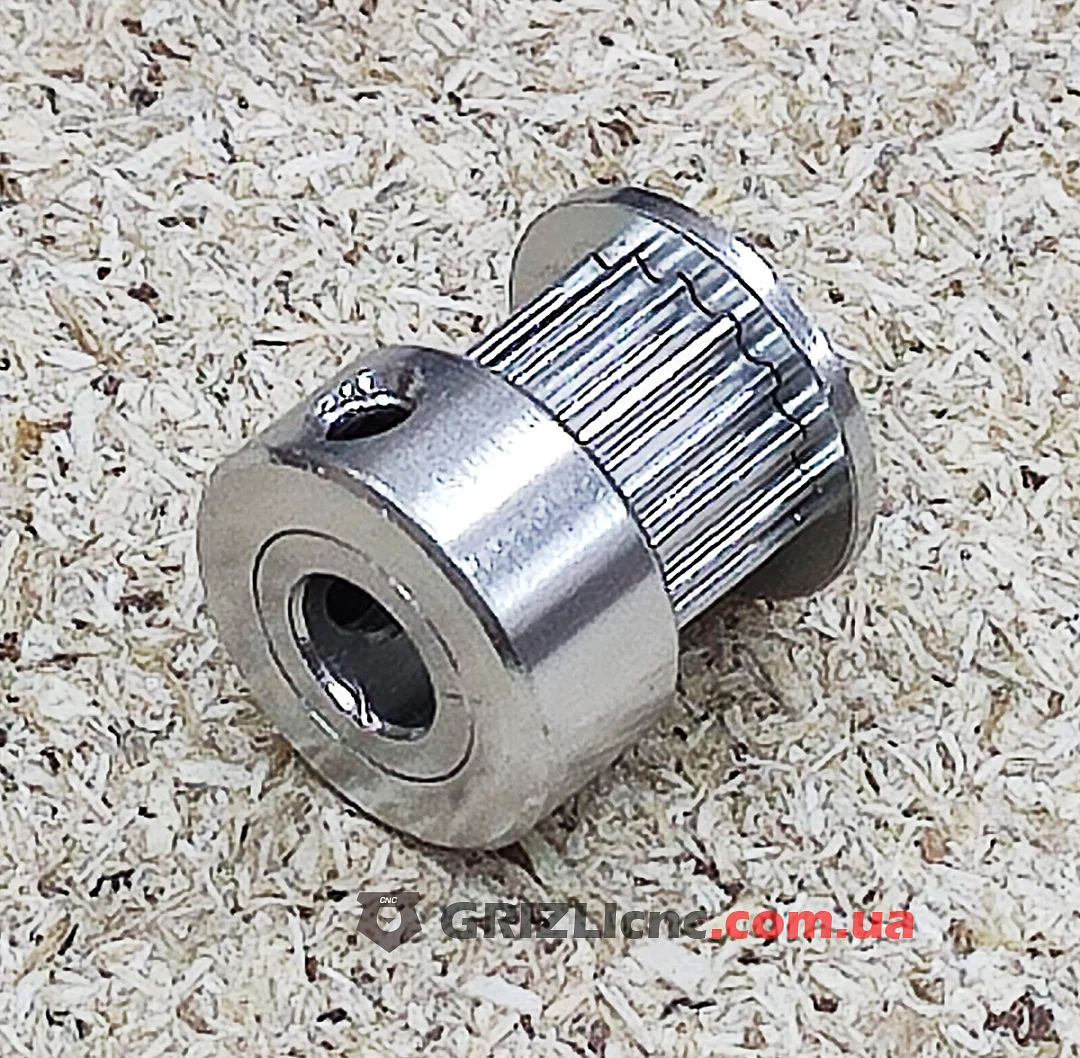

Шкив GT2 Z16 передаёт вращение вала двигателя на зубчатый ремень GT2 шириной 6 мм. У шкива 16 зубьев с шагом 2 мм, отверстие 5 мм под вал, реборда с одной стороны зубчатого венца и ступица с другой. В ступице резьбовое отверстие под стопорный винт. Материал алюминий.

Что такое шкив GT2

Это зубчатое колесо под ремень с профилем GT2. Зубья ремня входят во впадины шкива, поэтому ремень не проскальзывает и перемещение оси точно следует за поворотом вала. Реборда и ступица не дают ремню сойти со шкива вбок.

Параметры передачи

• Путь ремня за один оборот: 16 зубьев × 2 мм = 32 мм.
• При 200 шагах двигателя на оборот и дроблении шага 1/8 это 1600 / 32 = 50 шагов на мм.
• Усилие на ремне без учёта потерь: F = 2 × 3,1416 × T / (16 × 2 мм). Момент 1 Н·м на валу даёт 196,3 Н.

С каким ремнём работает

• С зубчатым ремнём GT2 шириной 6 мм. Шаг и профиль зубьев ремня и шкива должны совпадать.
• Ремни HTD3M и HTD5M из этой категории к нему не подходят: у них другой шаг и другой профиль зуба.

Рекомендации

• Проверьте, что диаметр вала 5 мм. Сделайте на валу лыску под стопорный винт, чтобы шкив не проворачивался.
• Выставьте шкивы в одной плоскости: при перекосе ремень прижимается к реборде и изнашивает кромку.
• Натягивайте ремень до исчезновения провиса, без перетяга: лишнее натяжение нагружает подшипники вала.
• После настройки пройдите осью 500 мм командой и замерьте фактическое перемещение, по разнице уточните число шагов на мм.
