Шаговый двигатель NEMA 23 3 Н·м, 3 А, длина 112 мм, вал 8 мм

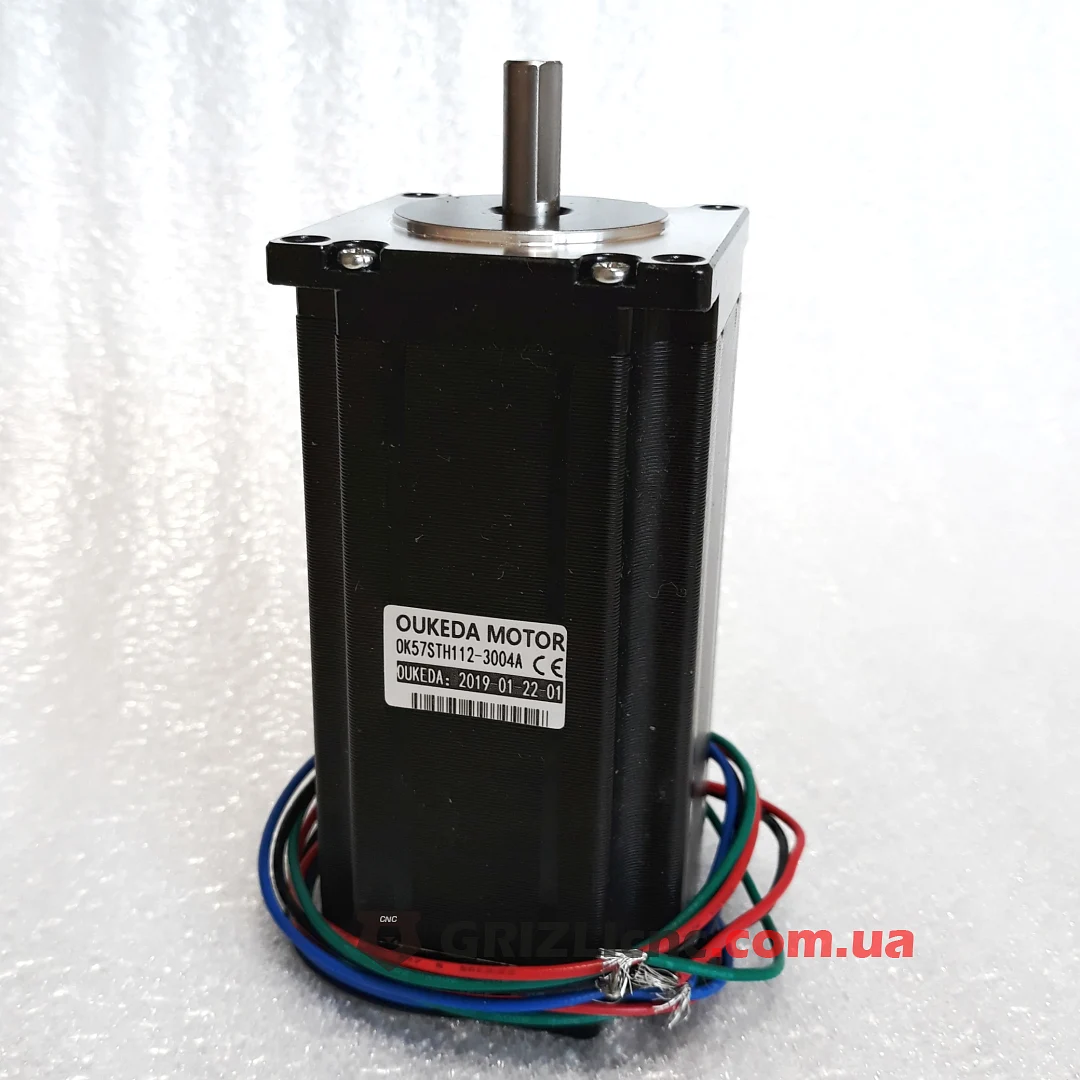

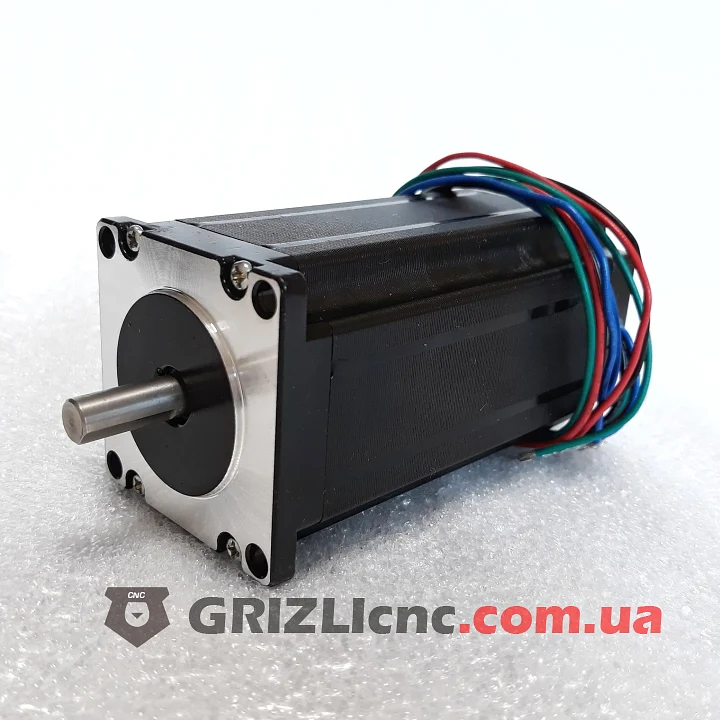

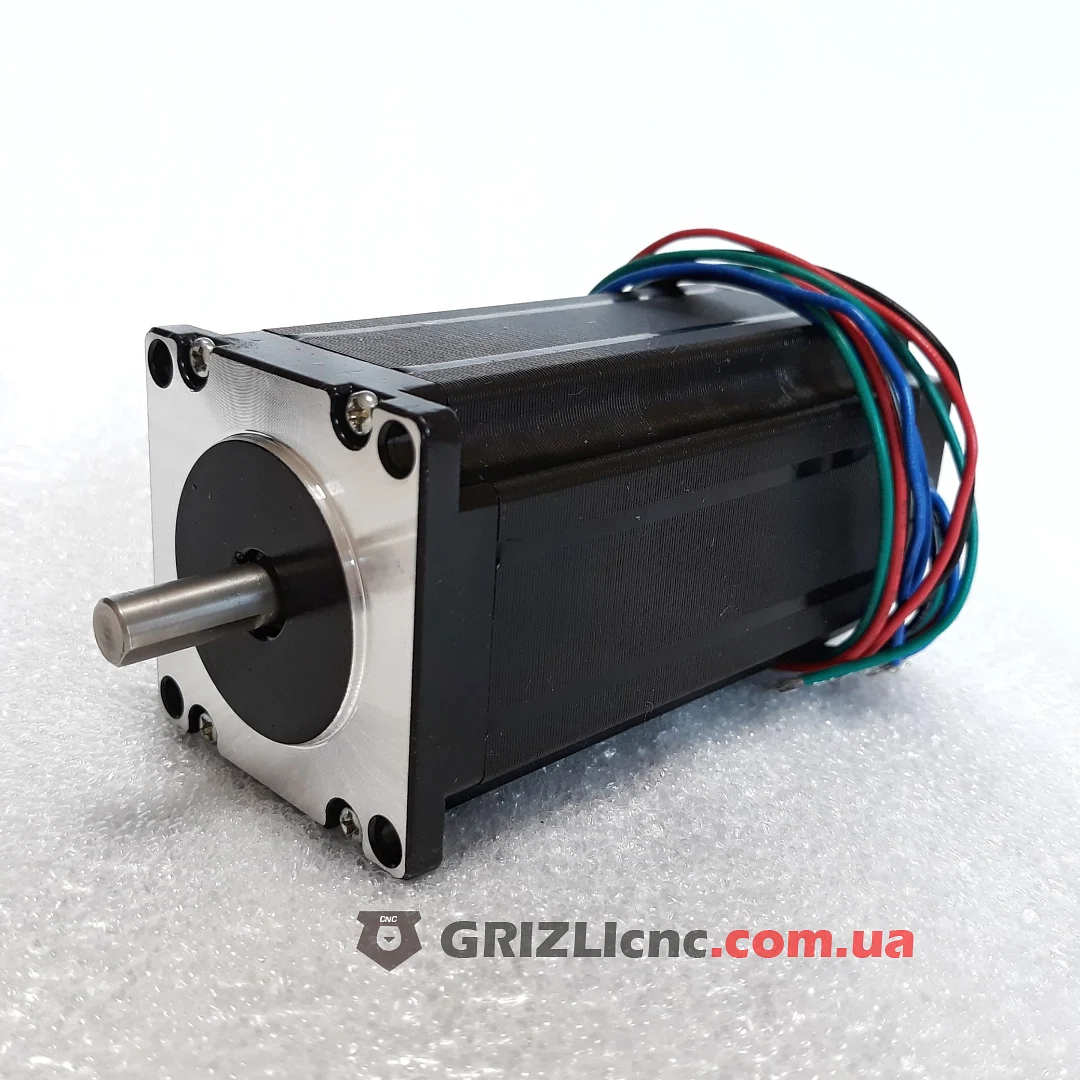

Двухфазный гибридный шаговый двигатель NEMA 23 с маркировкой 57STH112-3004A. Удерживающий момент 3 Н·м, ток фазы 3 А, шаг 1.8°, 200 шагов на оборот, четыре вывода. Корпус длиной 112 мм, вал 8 мм.

Ток и драйвер

Ток фазы 3 А, драйвер нужен с пиковым током от 3 x 1.41 = 4.2 А. Это меньше, чем у двигателя той же длины на 4.2 А, поэтому подходит более простой драйвер. Обмотка на 3 А с большей индуктивностью сильнее теряет момент на высоких оборотах, такой двигатель уместен на осях с винтом или рейкой, где не нужна большая скорость вала.

Размеры и посадка

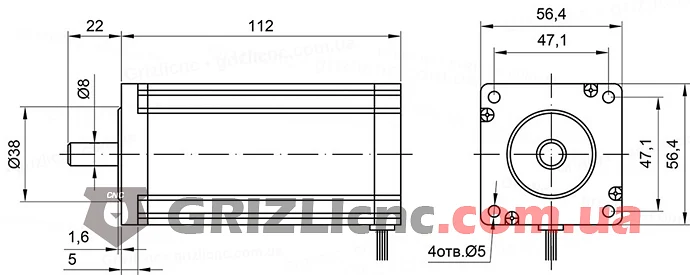

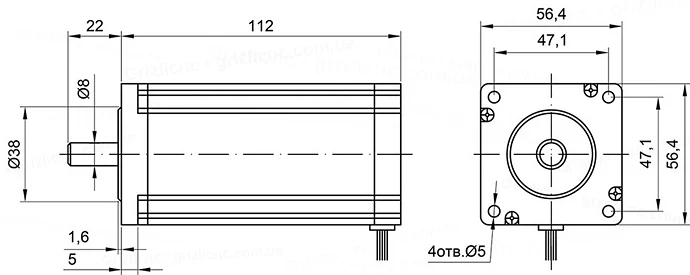

Фланец 56.4 мм, четыре сквозных отверстия Ø5 мм на расстоянии 47.1 мм, посадочный буртик Ø38 мм высотой 1.6 мм. Вал 8 мм выступает на 22 мм. Двигатель длиной 112 мм тяжёлый, его ставят на жёсткий кронштейн.

Подключение

Пары выводов проверяют мультиметром: между проводами одной обмотки прибор показывает её сопротивление, между проводами разных обмоток цепь разорвана. Если ось едет в обратную сторону, меняют местами два провода одной обмотки.

Где применять

Порталы и оси X и Y фрезерных станков по дереву, пластику и алюминию, ось Z с тяжёлым шпинделем, плазменные порталы, поворотные оси.
