Пневмоцилиндр SDA 32x50 компактный двустороннего действия для станка ЧПУ

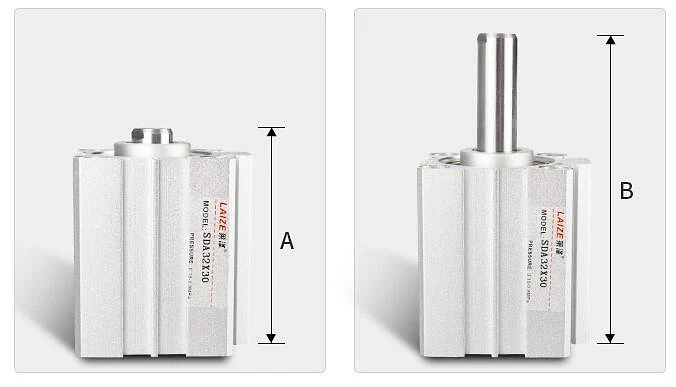

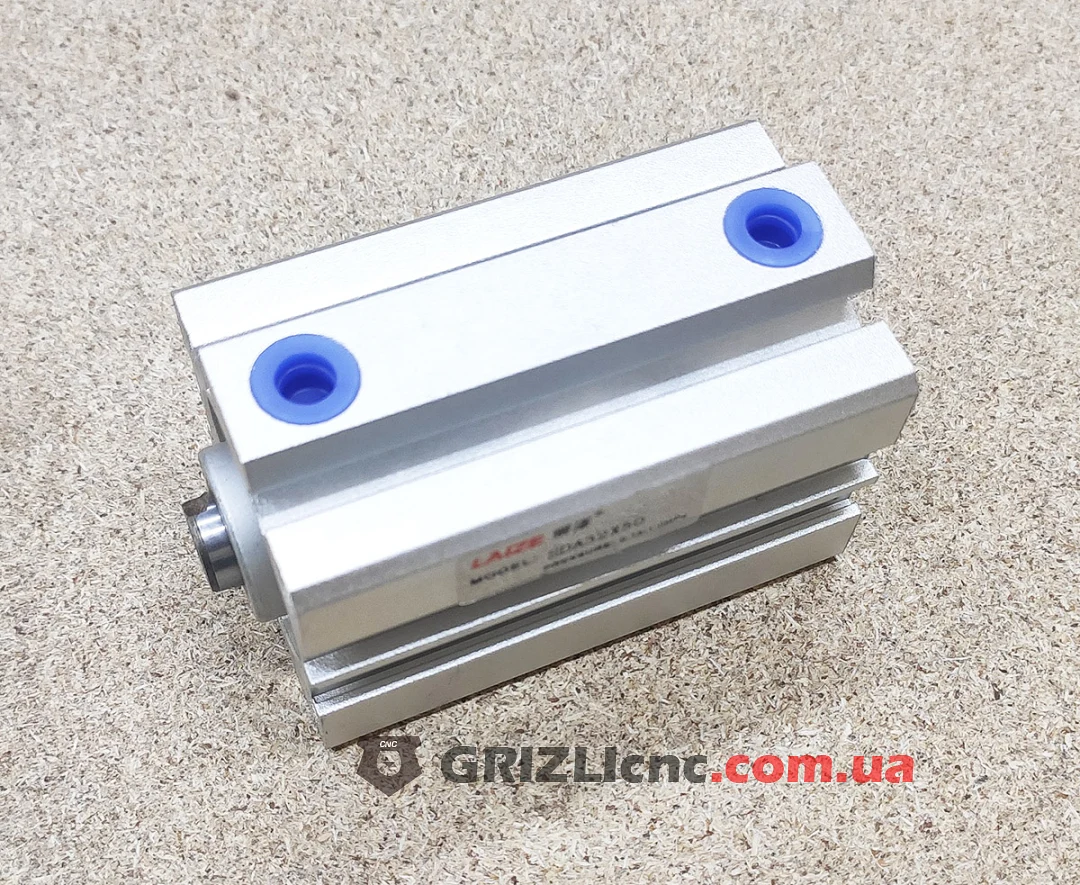

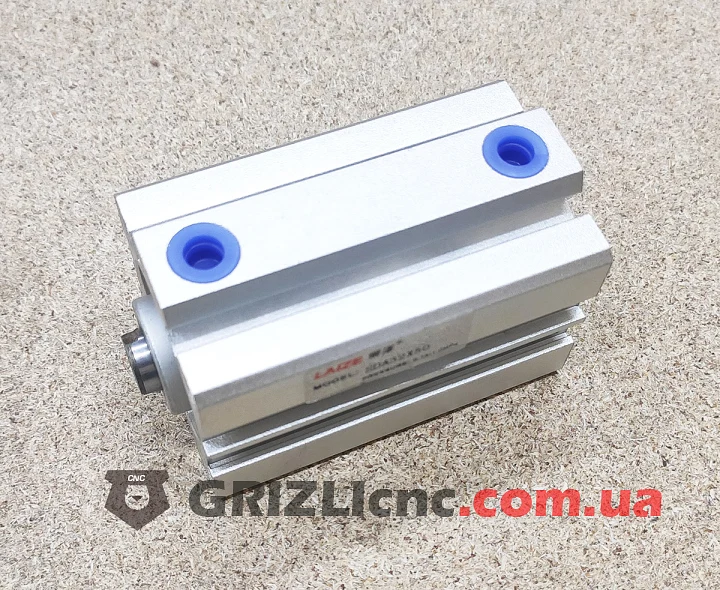

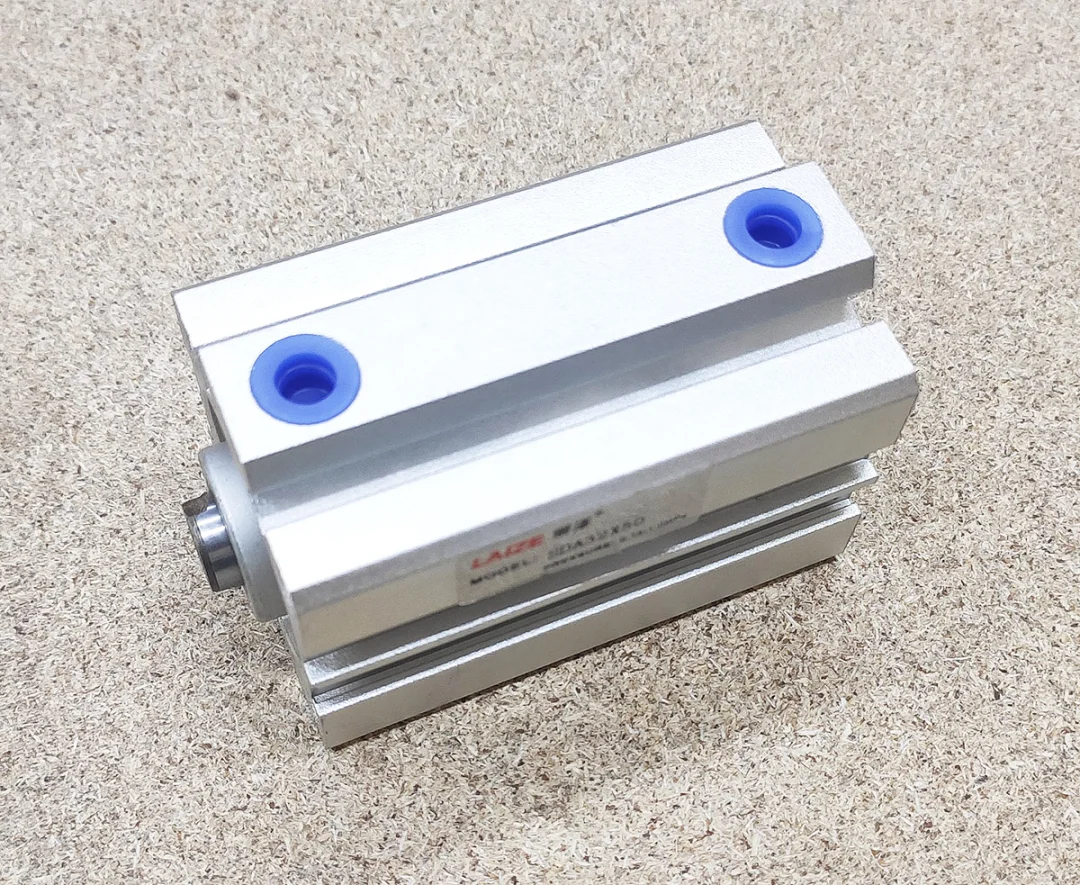

Компактный пневмоцилиндр SDA 32x50 двустороннего действия: диаметр поршня 32 мм, ход штока 50 мм, шток 12 мм с внутренней резьбой M6 на конце. Корпус из алюминиевого профиля, два порта подачи воздуха с резьбой 1/8". Рабочее давление по маркировке на корпусе 0,15-1,0 МПа, это 1,5...10 бар.

Что такое компактный пневмоцилиндр двустороннего действия

Пневмоцилиндр превращает давление сжатого воздуха в прямолинейное движение штока. В цилиндре двустороннего действия воздух подаётся по очереди в две полости: через один порт поршень выдвигает шток, через другой втягивает его обратно. Оба хода рабочие, возвратной пружины нет, поэтому усилие есть в обе стороны и шток остаётся в конечном положении, пока на него подано давление.

Компактная конструкция делает корпус короче, чем у стандартного цилиндра ISO 15552 того же диаметра с тем же ходом. Такой цилиндр удобно ставить там, где мало места по длине: на портале, в приспособлении, рядом со столом станка.

Где применяется в станке ЧПУ

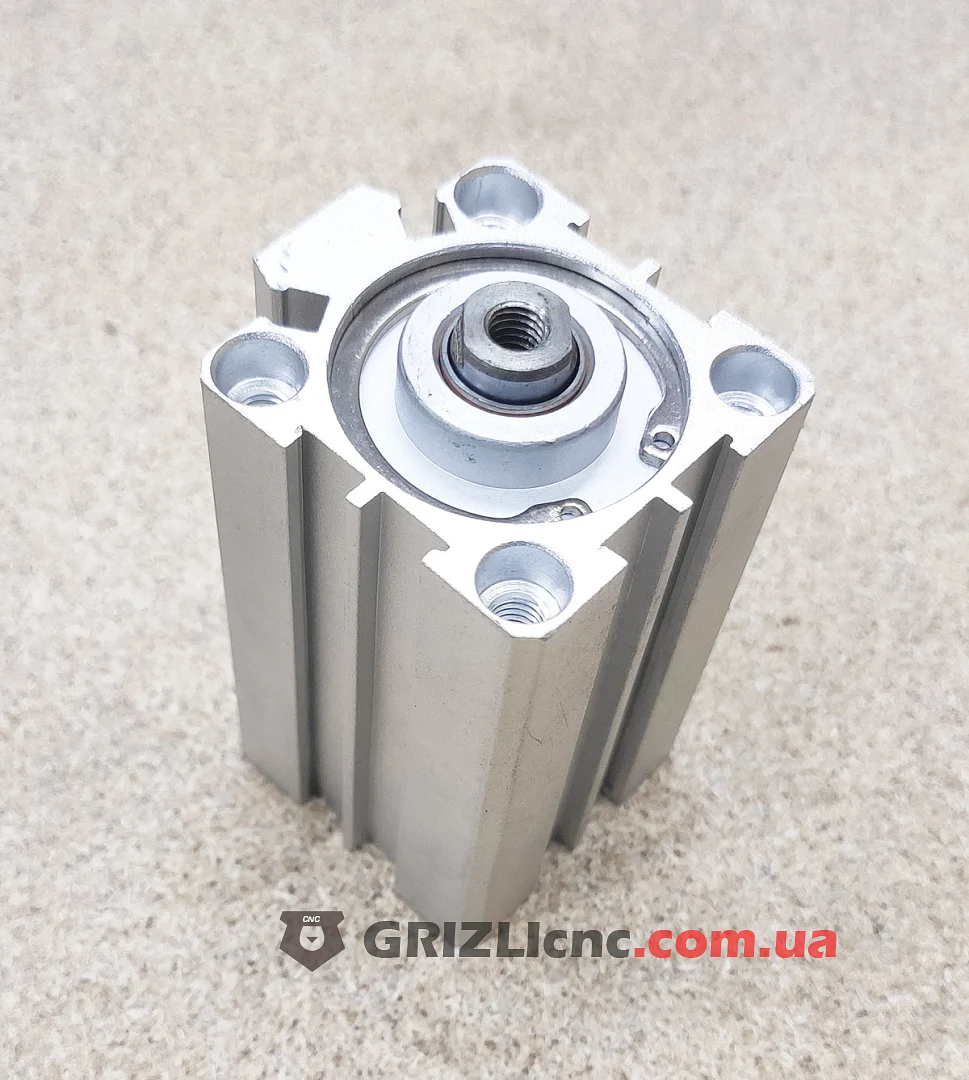

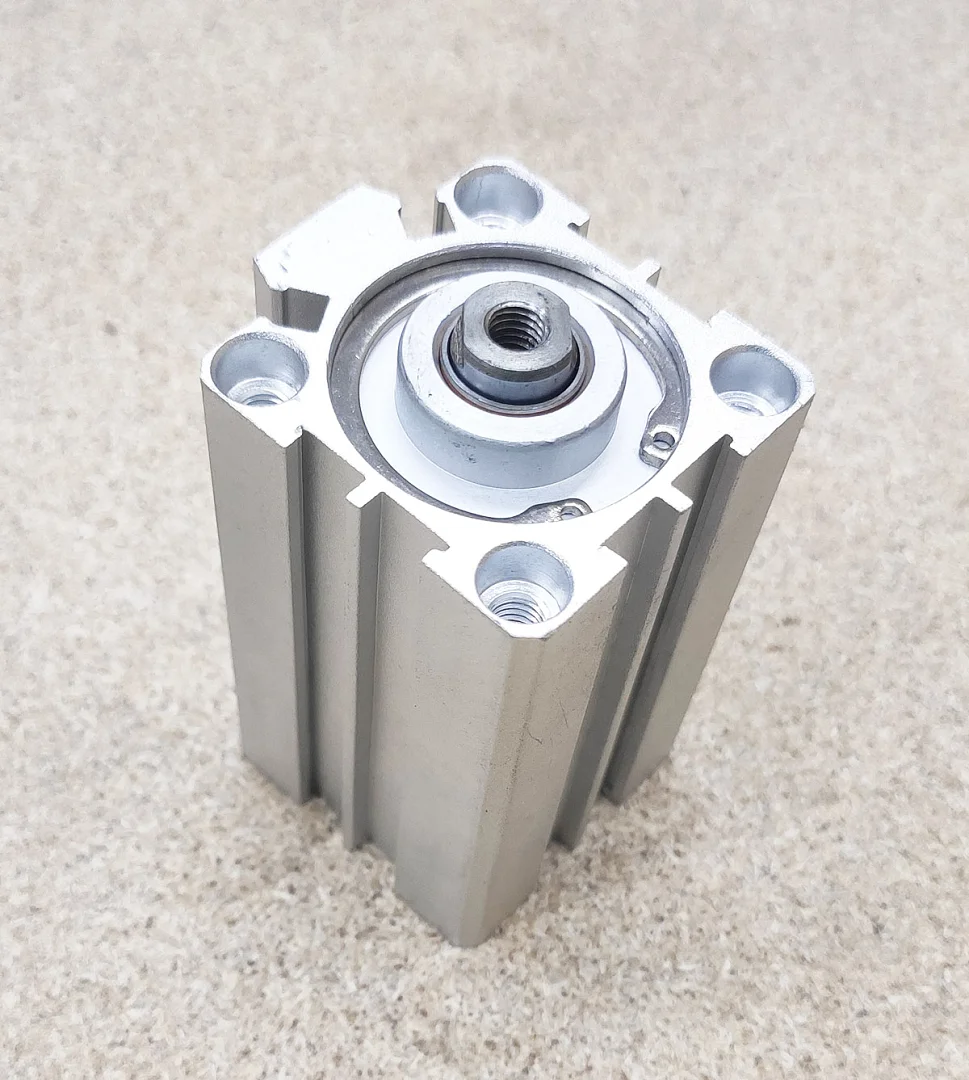

Цилиндр перемещает узлы станка по команде контроллера через пневмораспределитель. Ход 50 мм подходит для прижимов с запасом по высоте заготовки, толкателей и подъёма узла на небольшую высоту. Шток с внутренней резьбой M6 позволяет закрепить на нём прижимную пятку, упор или рычаг винтом M6.

Датчики положения

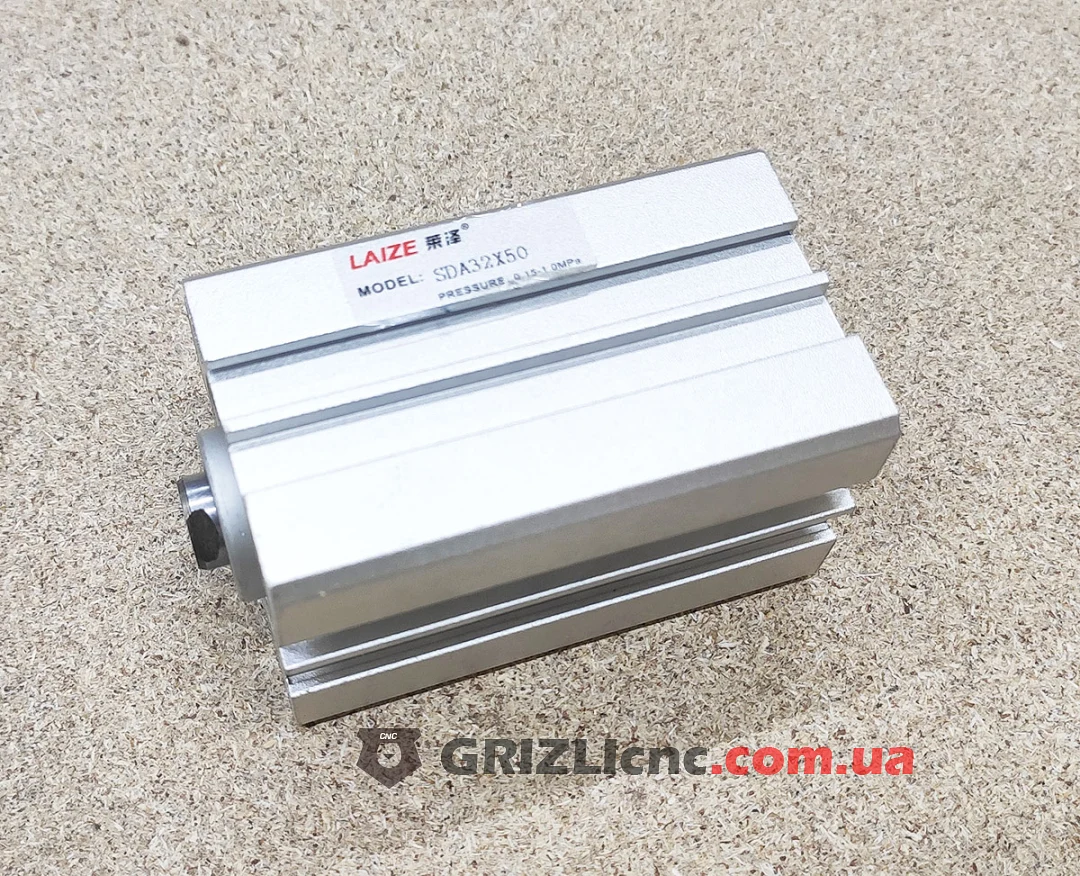

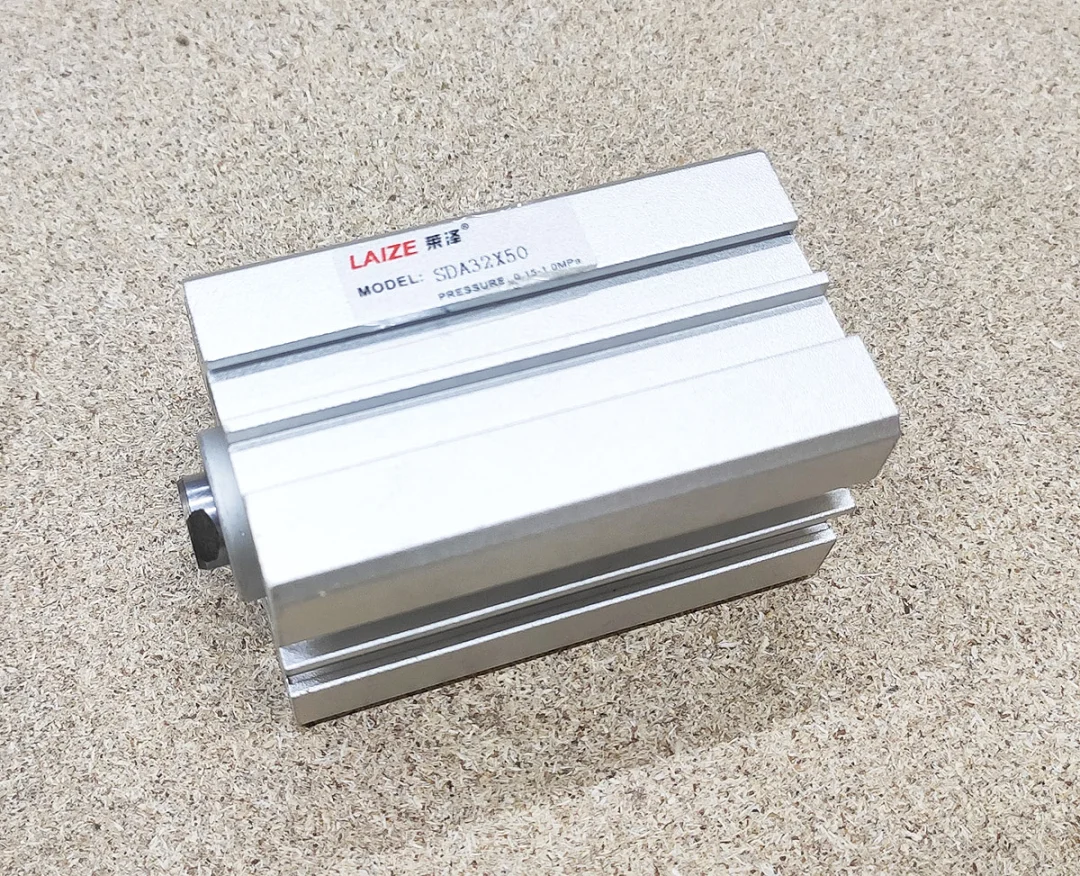

Поршень этого цилиндра без магнита: в маркировке SDA32X50 нет буквы S, которой обозначают исполнение с магнитным кольцом. Поэтому герконовые датчики положения, которые ставят в пазы корпуса, на этом цилиндре не срабатывают. Если контроллеру нужен сигнал о выдвинутом или втянутом штоке, положение контролируют внешним концевым выключателем или датчиком на подвижном узле.

Преимущества

• Два рабочих хода: шток выдвигается и втягивается под давлением воздуха.
• Короткий корпус при ходе 50 мм.
• Корпус из алюминиевого профиля.
• Внутренняя резьба M6 на штоке для крепления рабочего элемента.
• Работа в диапазоне 1,5...10 бар.

Усилие и расход воздуха

Площадь поршня диаметром 32 мм равна 804 мм², площадь кольца со стороны штока диаметром 12 мм равна 691 мм². При давлении 6 бар теоретическое усилие без учёта трения составляет 483 Н на выдвижение и 415 Н на втягивание, при 10 бар 804 Н и 691 Н. Втягивание слабее, потому что часть площади поршня занимает шток.

За один полный цикл цилиндр SDA 32x50 заполняет 74,8 см³ при рабочем давлении. При 6 бар это 0,52 л свободного воздуха на цикл без учёта объёма шлангов. По этой величине и числу циклов в минуту оценивают нагрузку на компрессор.

Рекомендации по подключению

• Для управления нужен распределитель на два выхода, например 5/2: один выход на порт выдвижения, второй на порт втягивания.
• В порты ставятся фитинги с резьбой 1/8".
• Скорость штока регулируют дросселями с обратным клапаном, которые ограничивают выход воздуха из цилиндра. Так движение получается плавным в обе стороны.
• Демпфирование в конце хода нерегулируемое, поэтому при тяжёлом грузе на штоке скорость ограничивают дросселями, чтобы поршень не бил в крышку.
• Нагрузку направляйте по оси штока: боковая сила нарушает нормальную работу цилиндра и сокращает срок его службы. Если на узел действует боковая сила, его ведут по внешней направляющей.
• Давление настраивайте регулятором в пределах 1,5...10 бар, воздух подавайте через фильтр, чтобы вода и частицы не попадали в цилиндр.
