Пневмоциліндр SDA 32x50 компактний двосторонньої дії для верстата ЧПУ

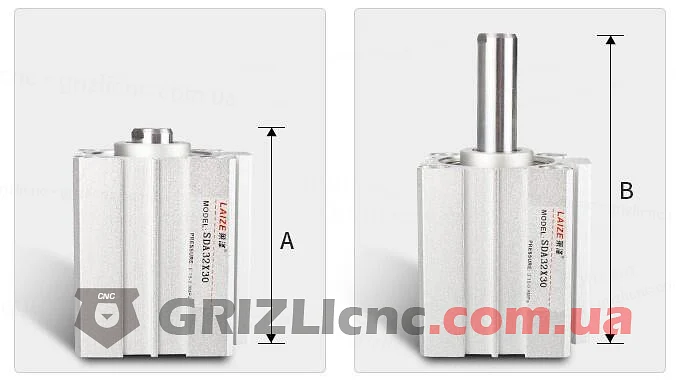

Компактний пневмоциліндр SDA 32x50 двосторонньої дії: діаметр поршня 32 мм, хід штока 50 мм, шток 12 мм із внутрішньою різьбою M6 на кінці. Корпус з алюмінієвого профілю, два порти подачі повітря з різьбою 1/8". Робочий тиск за маркуванням на корпусі 0,15-1,0 МПа, це 1,5...10 бар.

Що таке компактний пневмоциліндр двосторонньої дії

Пневмоциліндр перетворює тиск стисненого повітря на прямолінійний рух штока. У циліндрі двосторонньої дії повітря подається по черзі у дві порожнини: через один порт поршень висуває шток, через інший втягує його назад. Обидва ходи робочі, зворотної пружини немає, тому зусилля є в обидва боки і шток залишається в кінцевому положенні, поки на нього подано тиск.

Компактна конструкція робить корпус коротшим, ніж у стандартного циліндра ISO 15552 того самого діаметра з тим самим ходом. Такий циліндр зручно ставити там, де мало місця за довжиною: на порталі, у пристосуванні, поруч зі столом верстата.

Де застосовується у верстаті ЧПУ

Циліндр переміщує вузли верстата за командою контролера через пневморозподільник. Хід 50 мм підходить для притисків із запасом за висотою заготовки, штовхачів і підйому вузла на невелику висоту. Шток із внутрішньою різьбою M6 дає змогу закріпити на ньому притискну п’яту, упор або важіль гвинтом M6.

Датчики положення

Поршень цього циліндра без магніту: у маркуванні SDA32X50 немає літери S, якою позначають виконання з магнітним кільцем. Тому герконові датчики положення, які ставлять у пази корпусу, на цьому циліндрі не спрацьовують. Якщо контролеру потрібен сигнал про висунутий або втягнутий шток, положення контролюють зовнішнім кінцевим вимикачем або датчиком на рухомому вузлі.

Переваги

• Два робочі ходи: шток висувається і втягується під тиском повітря.
• Короткий корпус при ході 50 мм.
• Корпус з алюмінієвого профілю.
• Внутрішня різьба M6 на штоку для кріплення робочого елемента.
• Робота в діапазоні 1,5...10 бар.

Зусилля та витрата повітря

Площа поршня діаметром 32 мм дорівнює 804 мм², площа кільця з боку штока діаметром 12 мм дорівнює 691 мм². При тиску 6 бар теоретичне зусилля без урахування тертя становить 483 Н на висування і 415 Н на втягування, при 10 бар 804 Н і 691 Н. Втягування слабше, тому що частину площі поршня займає шток.

За один повний цикл циліндр SDA 32x50 заповнює 74,8 см³ при робочому тиску. При 6 бар це 0,52 л вільного повітря на цикл без урахування об’єму шлангів. За цією величиною і кількістю циклів за хвилину оцінюють навантаження на компресор.

Рекомендації з підключення

• Для керування потрібен розподільник на два виходи, наприклад 5/2: один вихід на порт висування, другий на порт втягування.
• У порти ставляться фітинги з різьбою 1/8".
• Швидкість штока регулюють дроселями зі зворотним клапаном, які обмежують вихід повітря з циліндра. Так рух виходить плавним в обидва боки.
• Демпфування в кінці ходу нерегульоване, тому при важкому вантажі на штоку швидкість обмежують дроселями, щоб поршень не бив у кришку.
• Навантаження спрямовуйте по осі штока: бічна сила порушує нормальну роботу циліндра і скорочує термін його служби. Якщо на вузол діє бічна сила, його ведуть по зовнішній напрямній.
• Тиск налаштовуйте регулятором у межах 1,5...10 бар, повітря подавайте через фільтр, щоб вода і частинки не потрапляли в циліндр.
