Планетарный редуктор PX86 1:10 для шагового двигателя NEMA 34

Планетарный редуктор PX86 с передаточным отношением 1:10 для шагового двигателя NEMA 34 с фланцем 86 мм. Входной и выходной валы на одной оси: редуктор ставят на двигатель без смещения оси привода, корпус продолжает корпус двигателя.

Передаточное отношение

Скорость на выходе в 10 раз меньше скорости двигателя: 600 об/мин на входе дают 60 об/мин, полный шаг 1.8° превращается в 0.18°. КПД 0.9: двигатель 4.6 Н·м даёт на выходе 4.6 x 10 x 0.9 = 41.4 Н·м. На больших отношениях момент на выходе ограничен прочностью шестерён, поэтому при упоре оси ток драйвера ограничивают.

Посадка на двигатель и выход

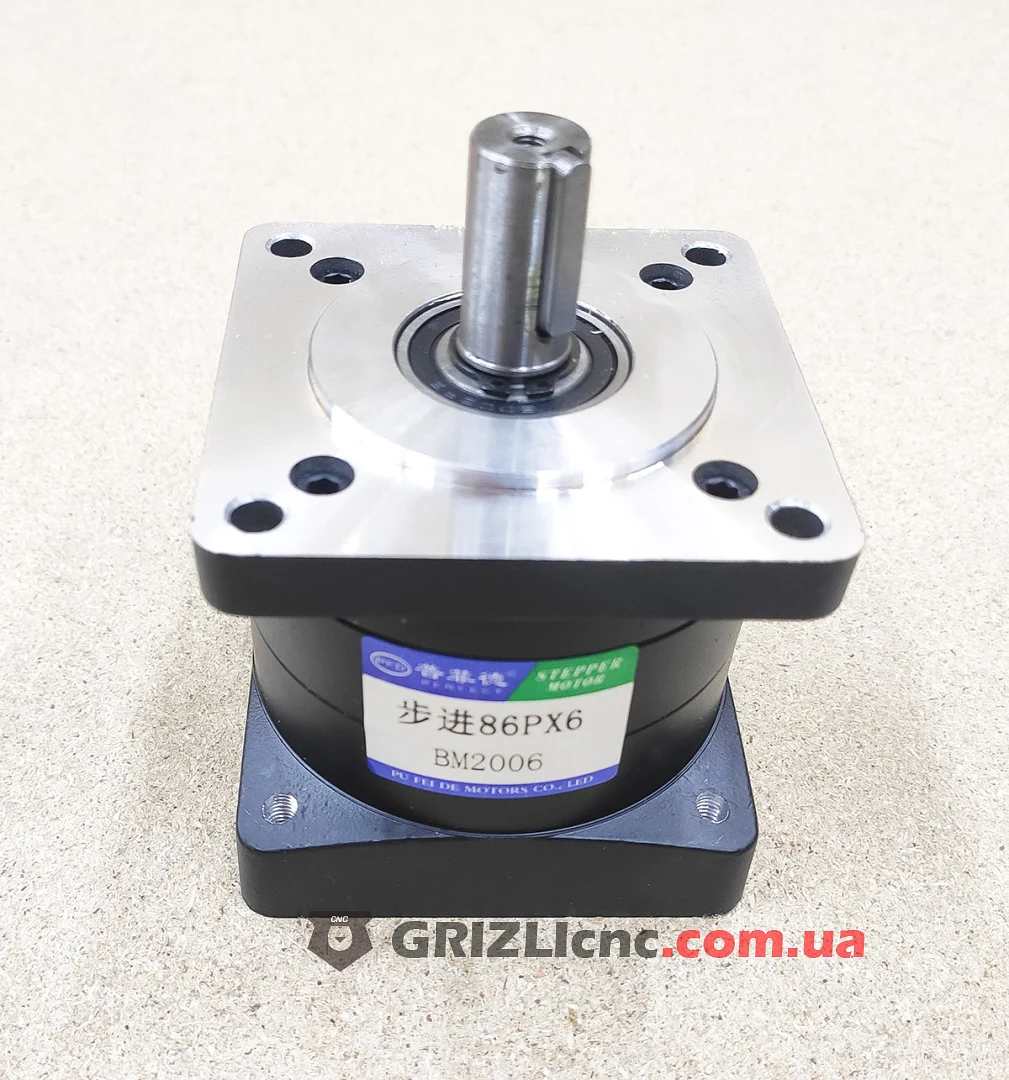

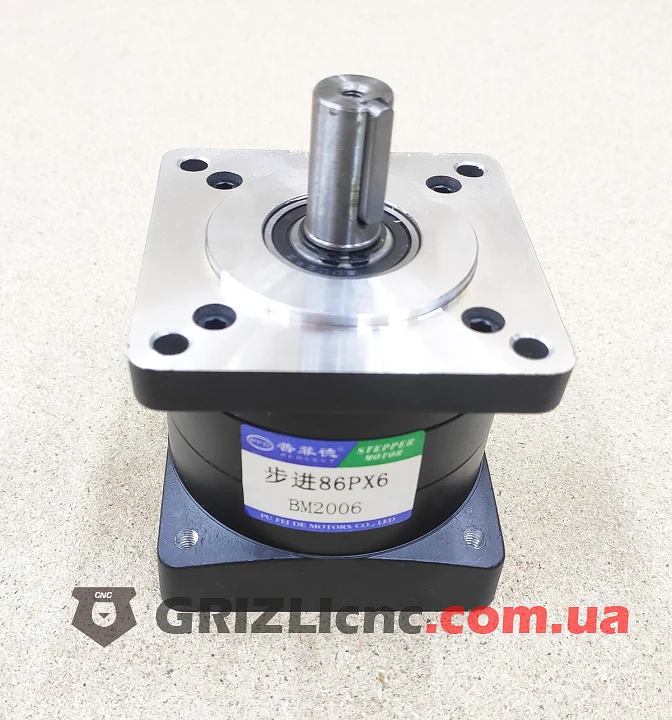

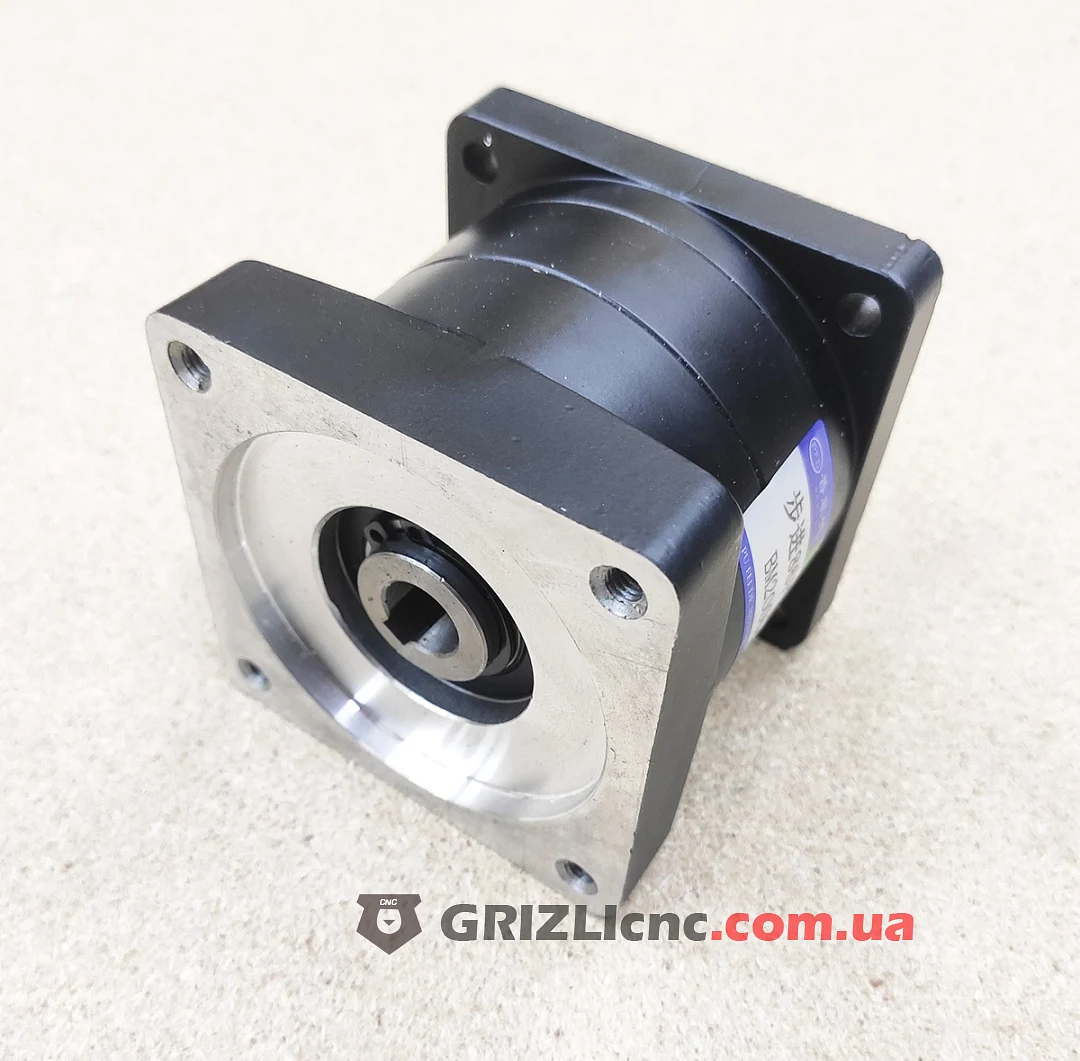

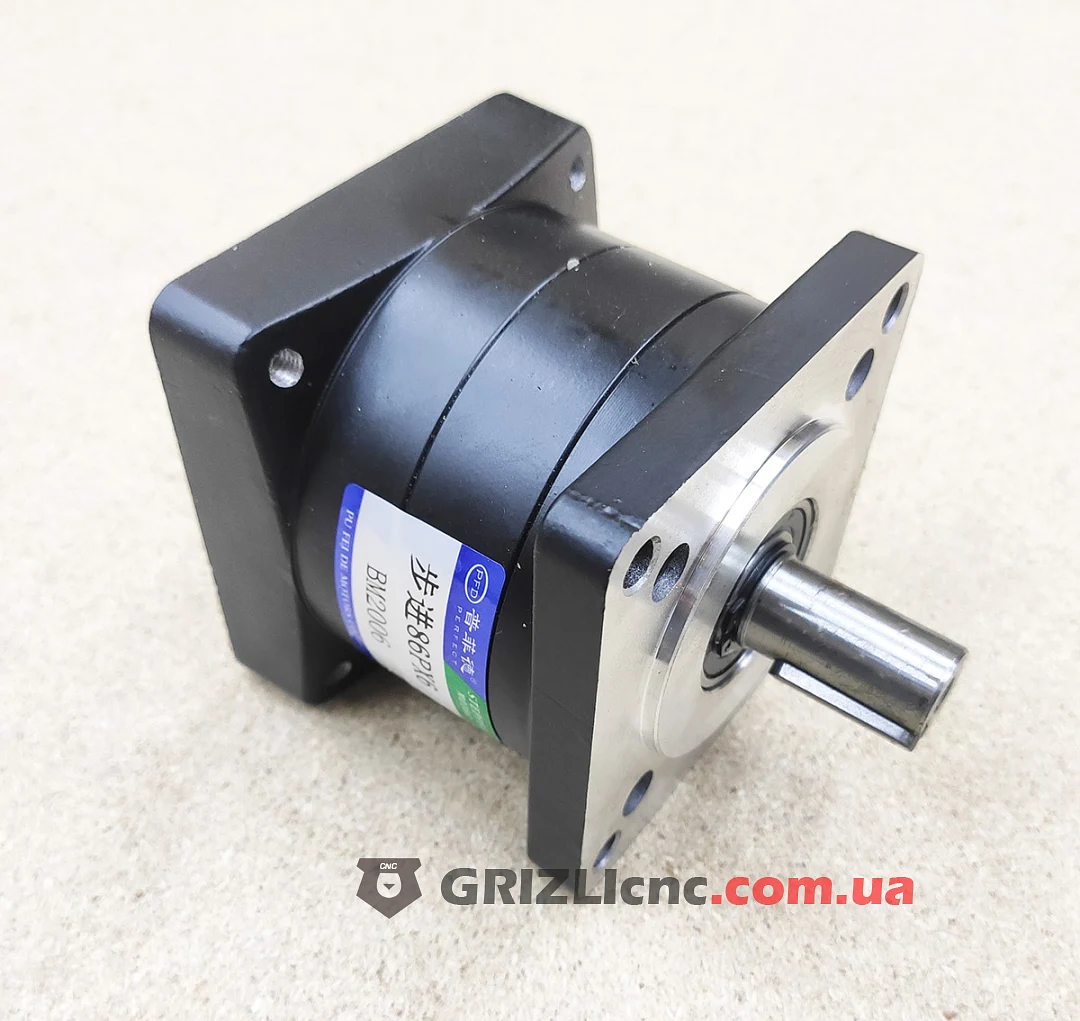

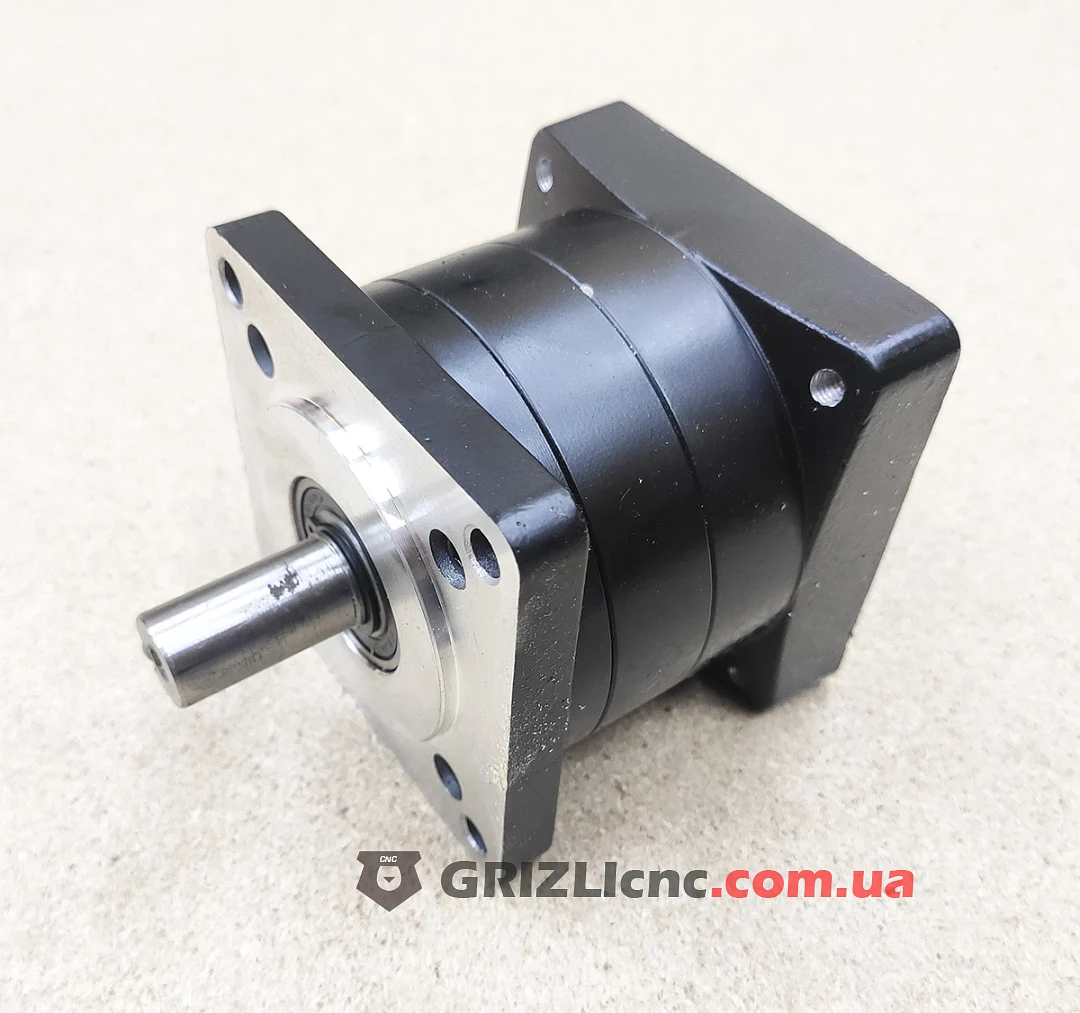

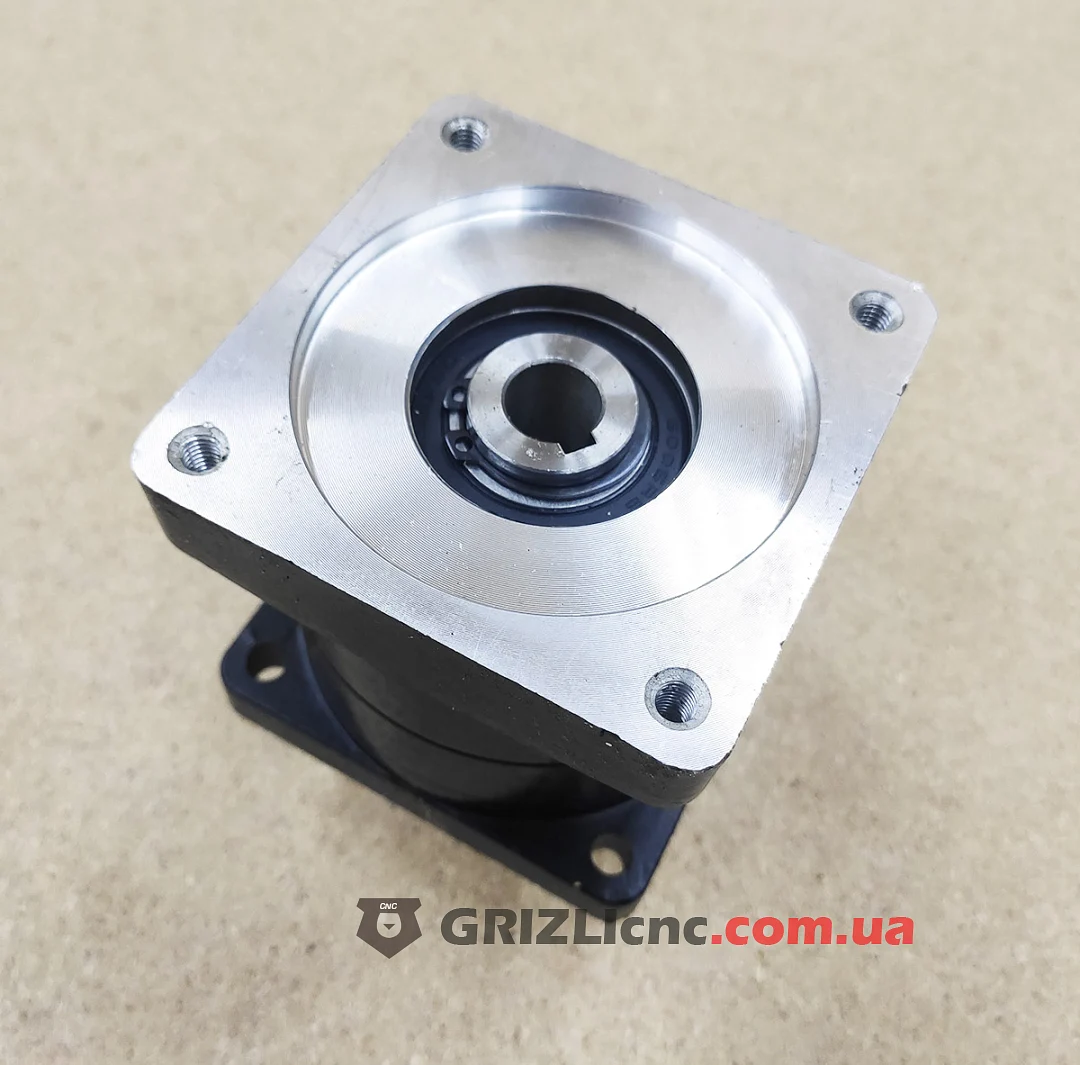

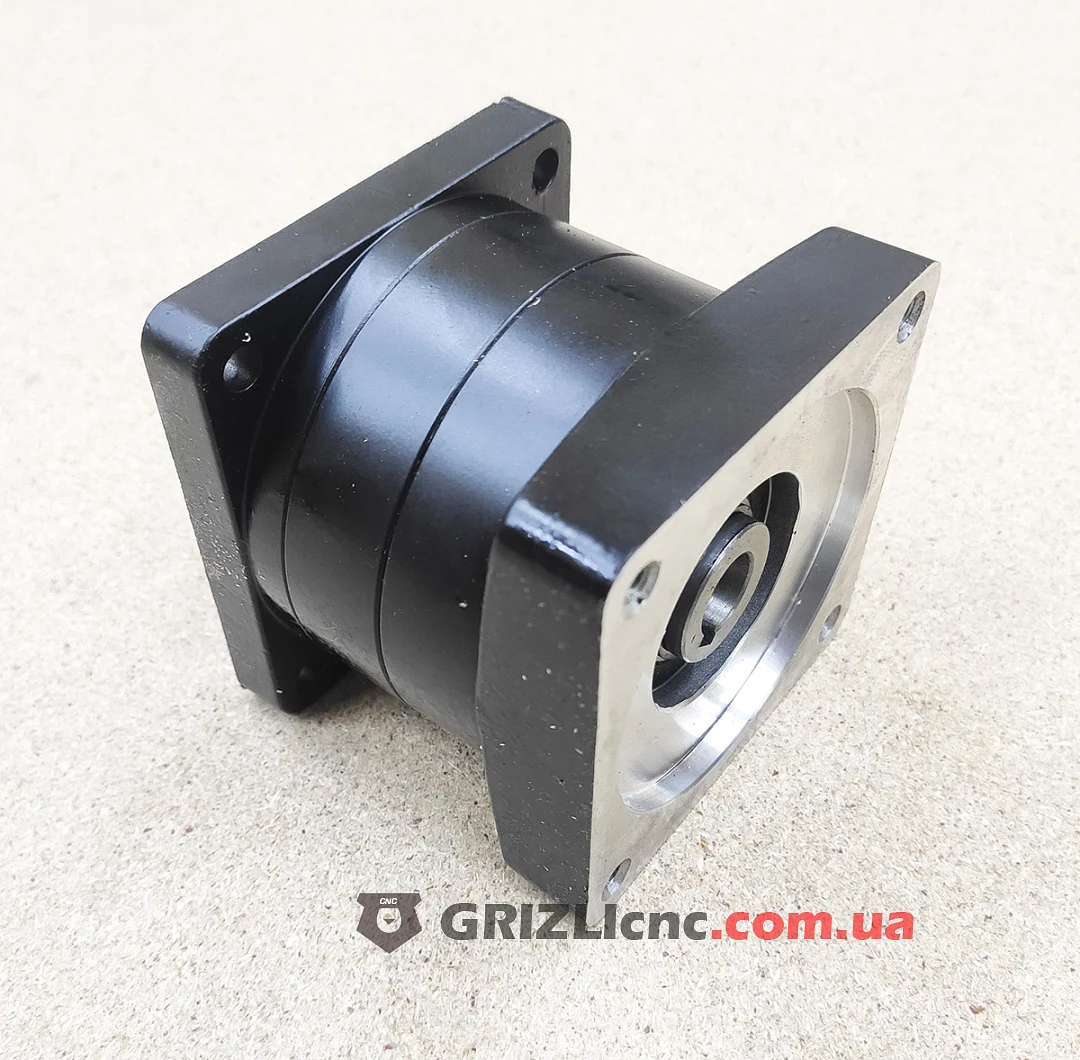

Входной фланец 86 мм под NEMA 34, отверстие 14 мм со шпоночным пазом под вал двигателя 14 мм со шпонкой. Выходной вал 16 мм со шпонкой под шкив, шестерню рейки или муфту. Люфт до 1.2°.

Нагрузка в покое

Планетарный редуктор обратим: нагрузка на выходе проворачивает двигатель. На вертикальной оси положение держит ток удержания драйвера или тормоз двигателя.

Где применять

Ось Z, поворотные оси, тяжёлые порталы с рейкой, подающие механизмы с частым реверсом.
