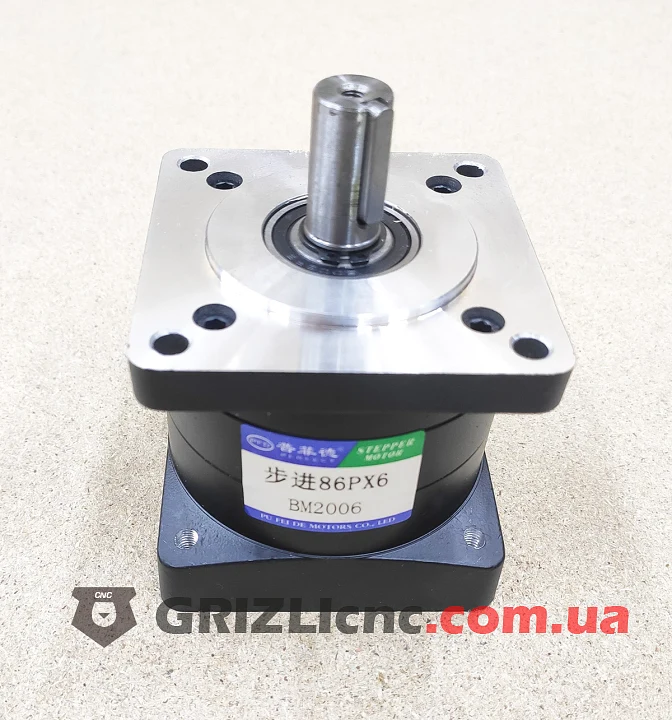

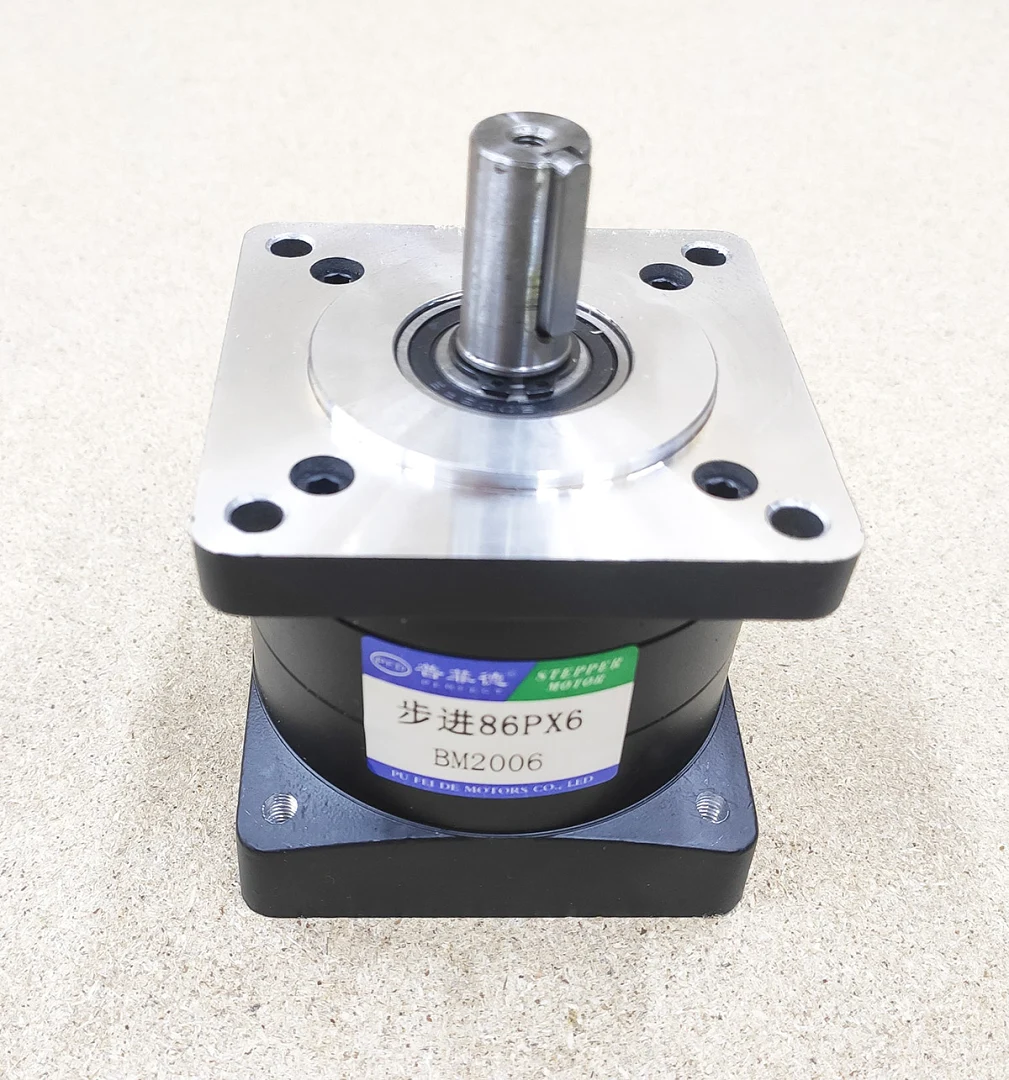

Планетарный редуктор PX86 с передаточным отношением 1:6 для шагового двигателя NEMA 34 с фланцем 86 мм. Входной и выходной валы на одной оси: редуктор ставят на двигатель без смещения оси привода, корпус продолжает корпус двигателя.
Передаточное отношение
Скорость на выходе в 6 раз меньше скорости двигателя: 600 об/мин на входе дают 100 об/мин, полный шаг 1.8° превращается в 0.3°. КПД 0.9: двигатель 4.6 Н·м даёт на выходе 4.6 x 6 x 0.9 = 24.8 Н·м. На больших отношениях момент на выходе ограничен прочностью шестерён, поэтому при упоре оси ток драйвера ограничивают.
Посадка на двигатель и выход

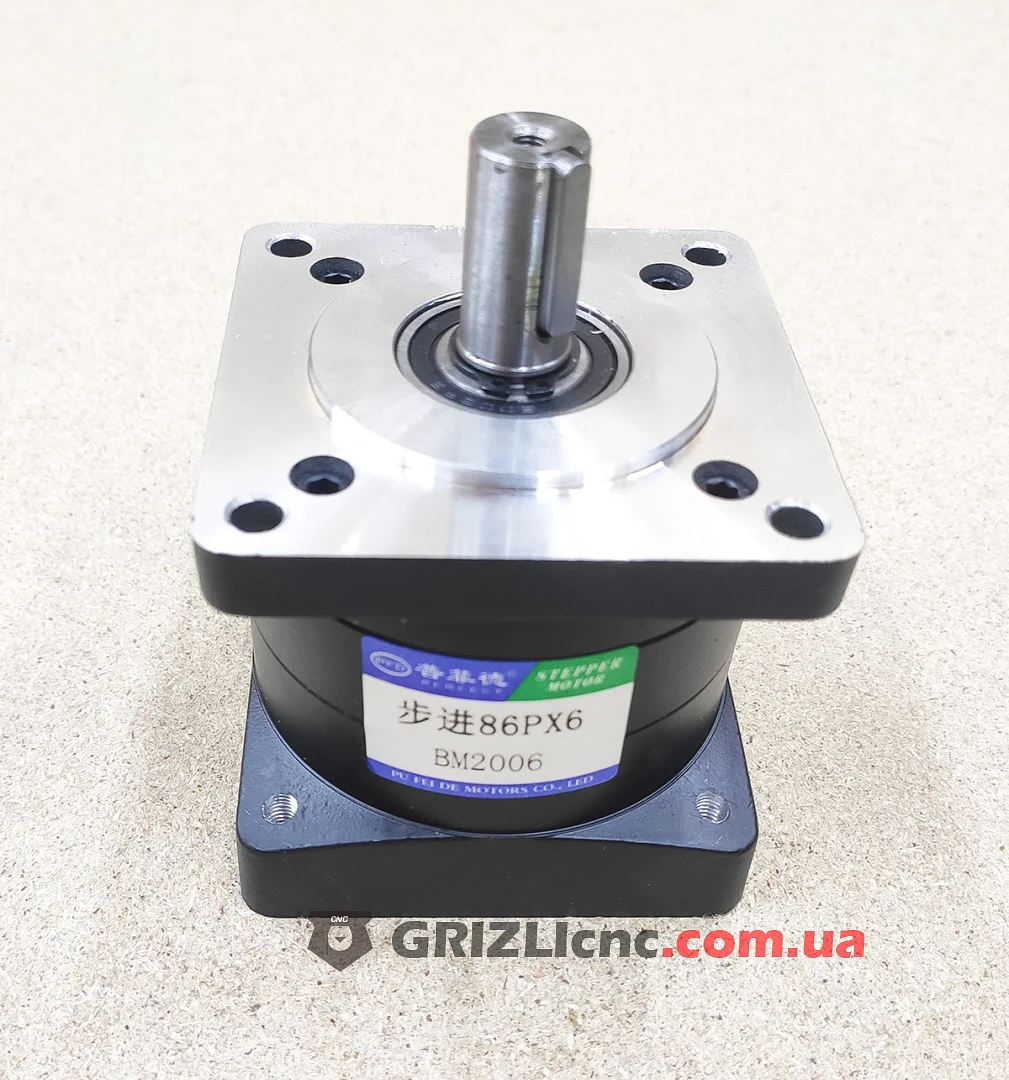

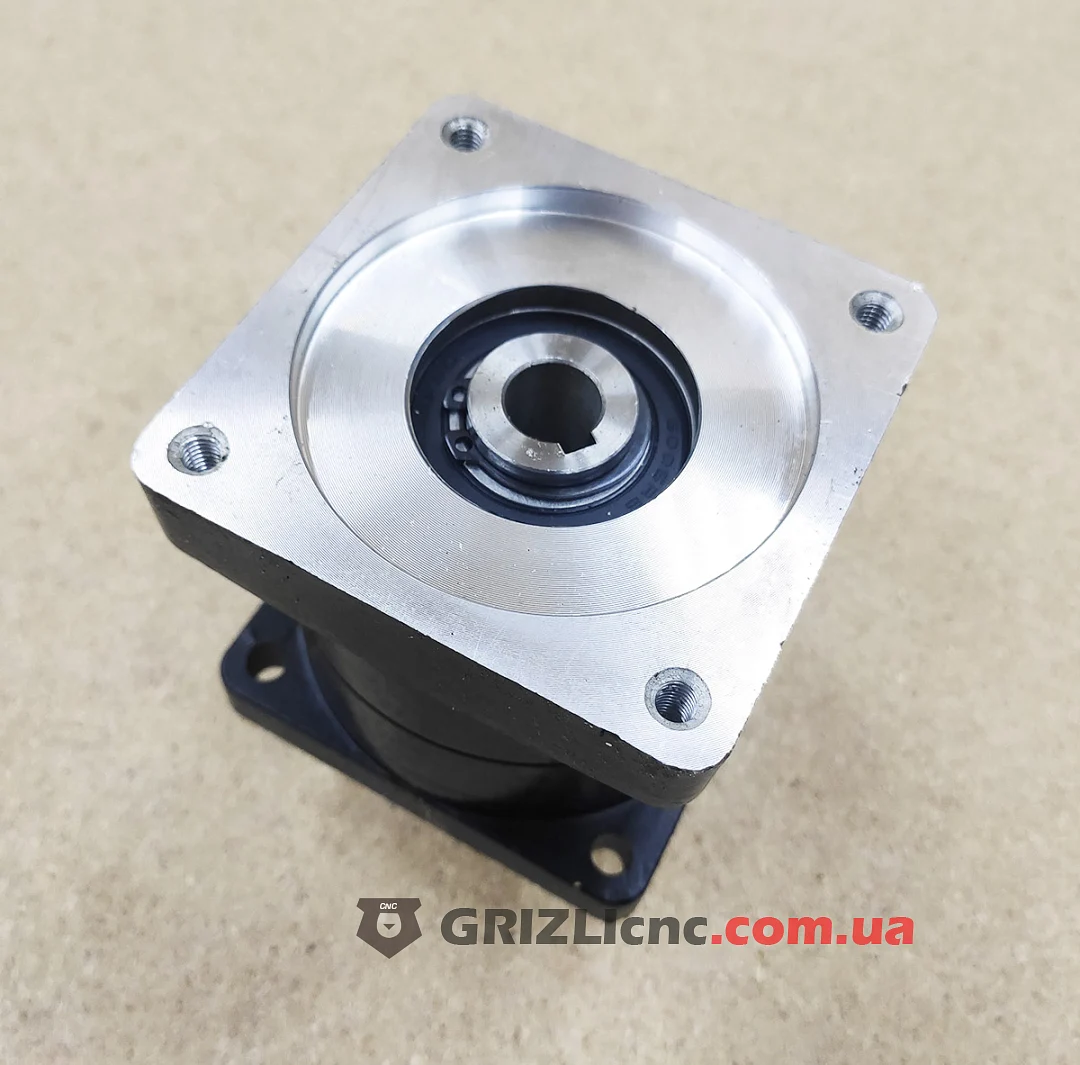

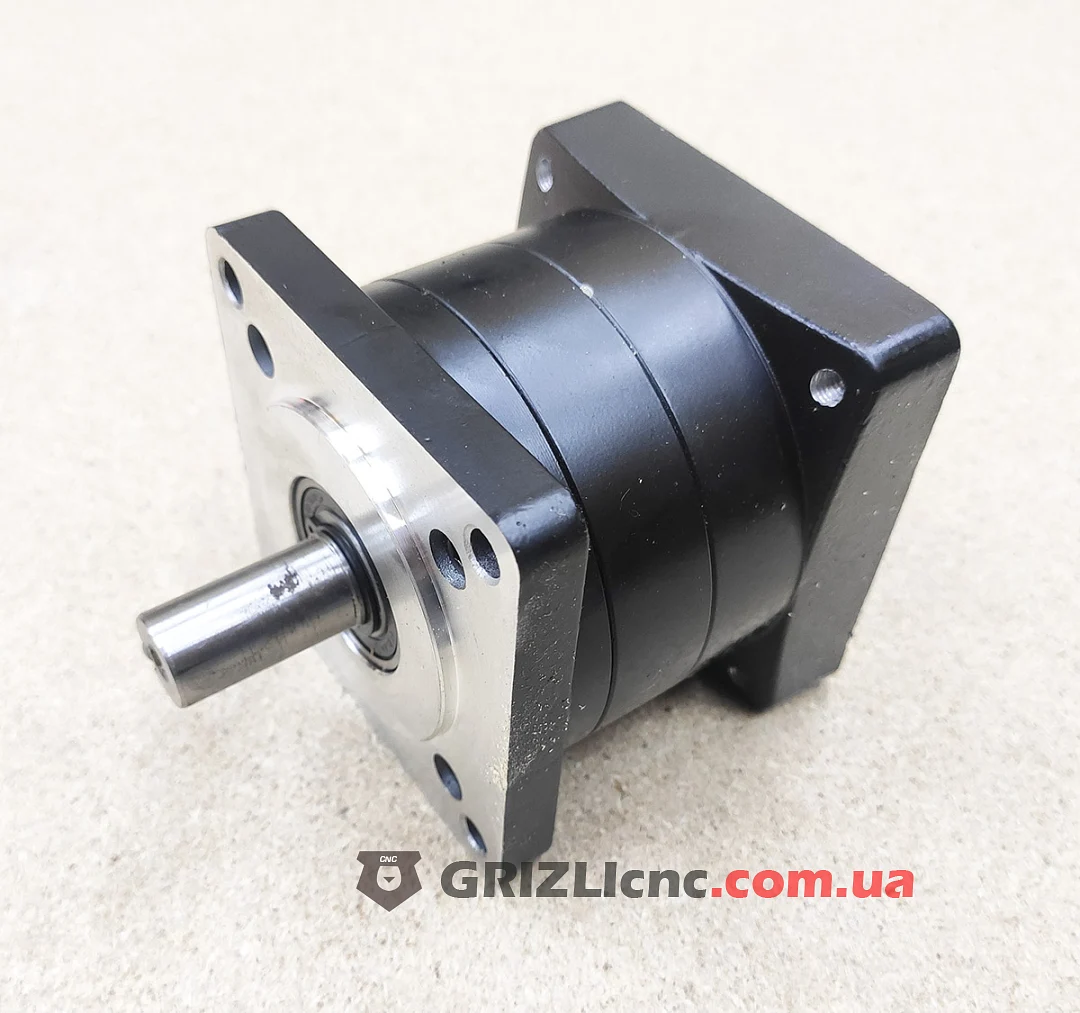

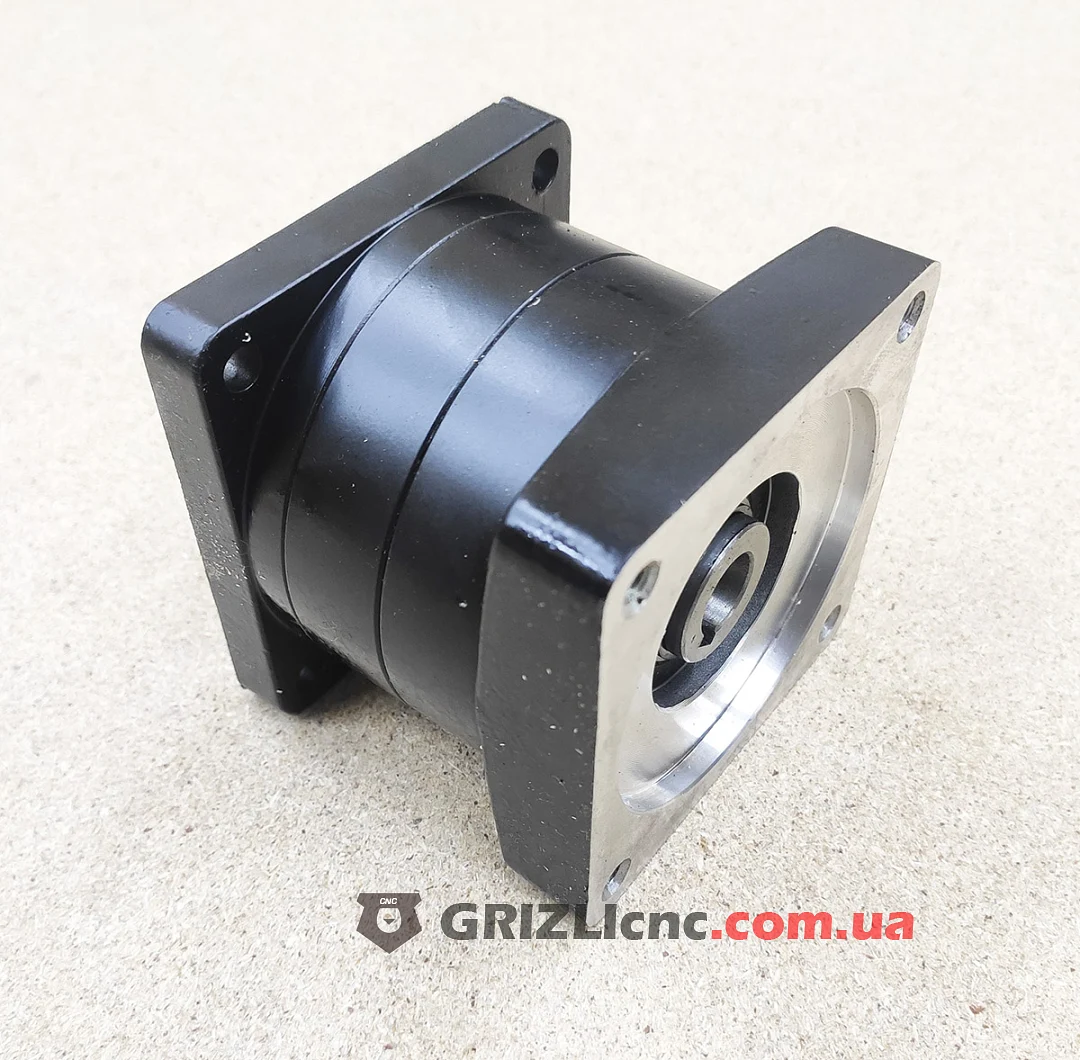

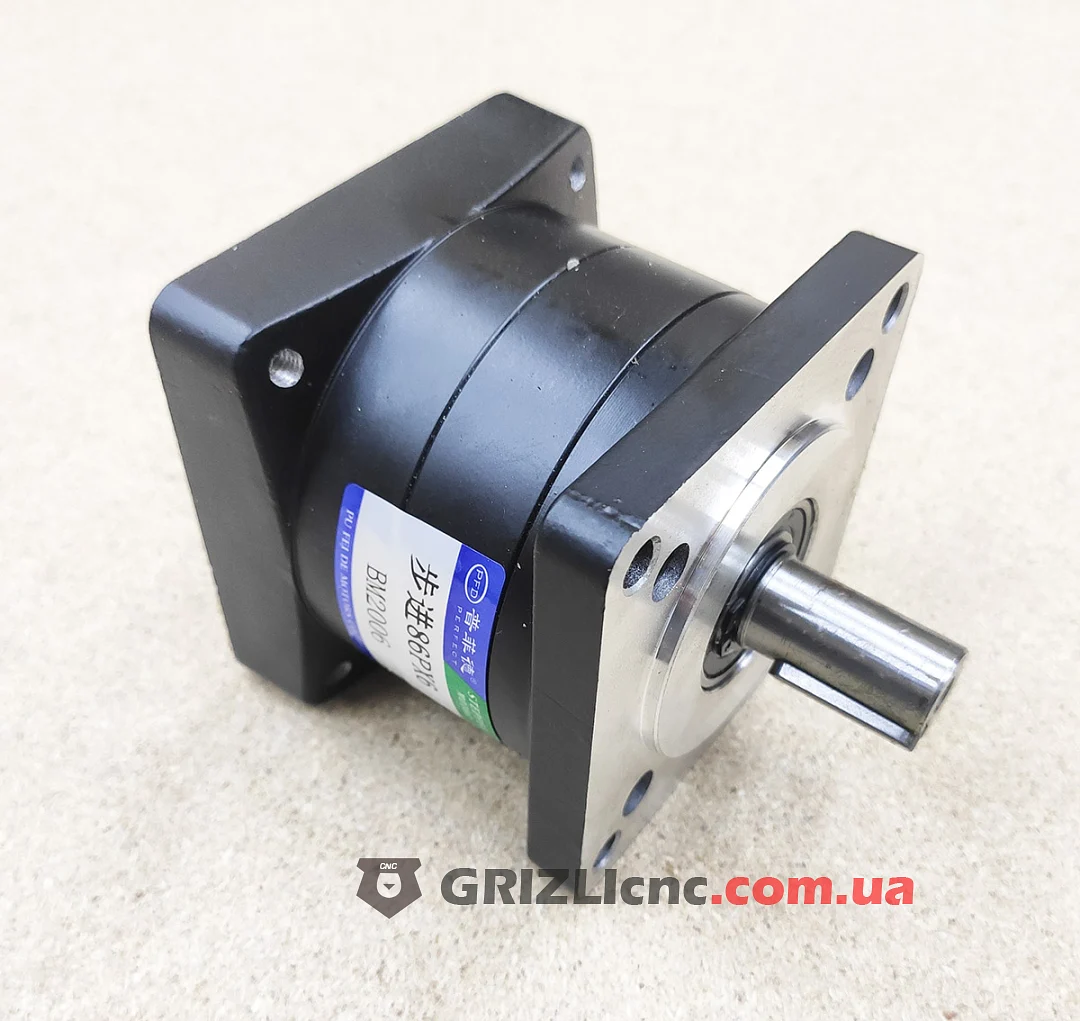

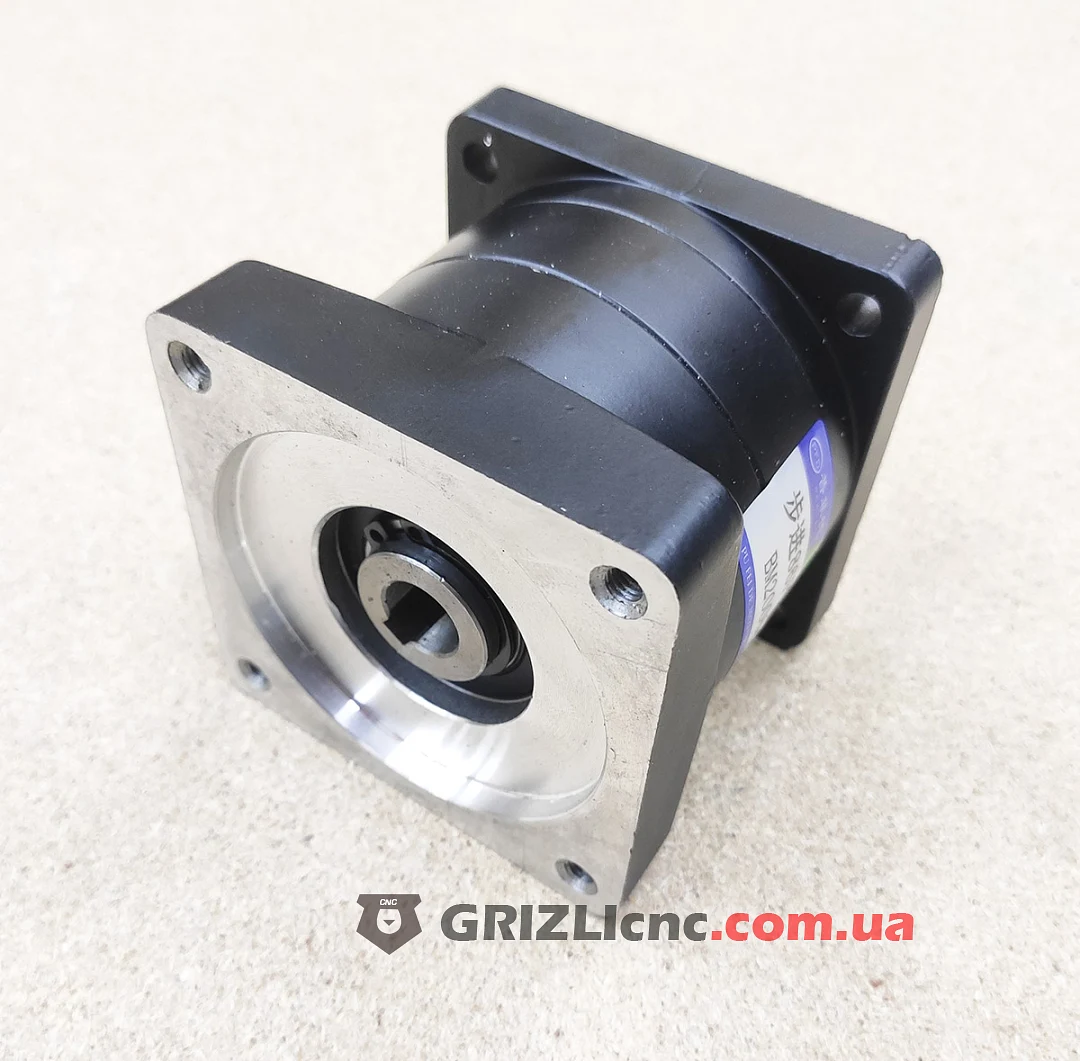

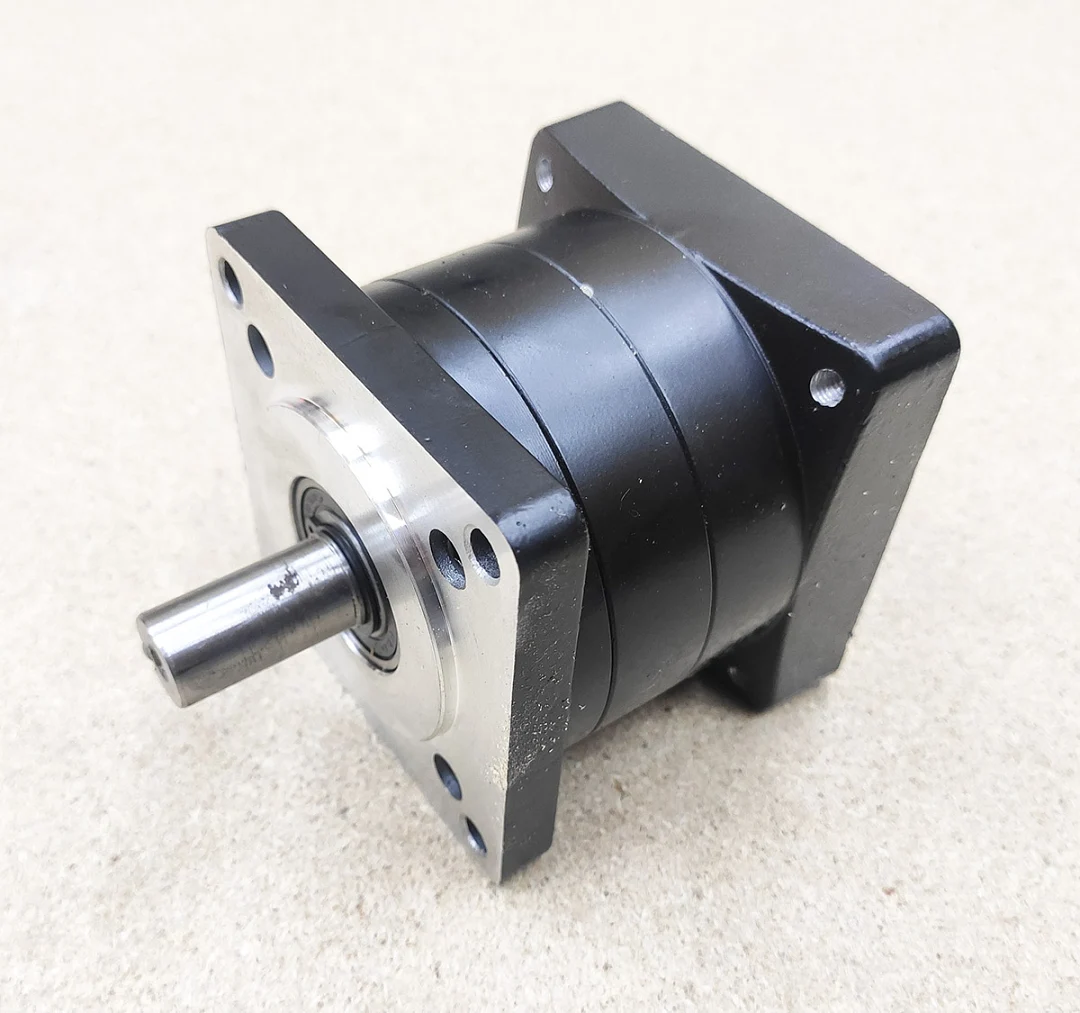

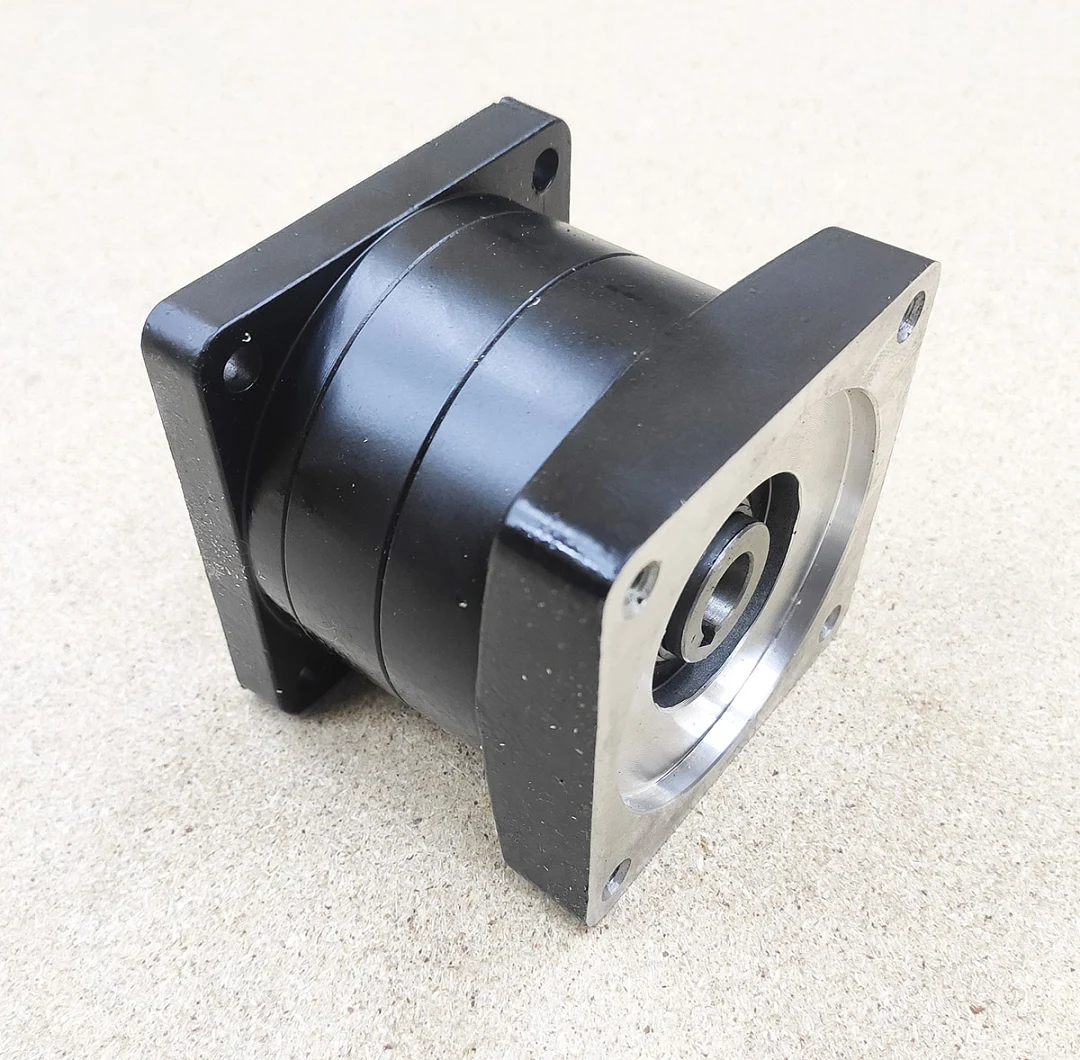

Входной фланец 86 мм под NEMA 34, отверстие 14 мм со шпоночным пазом под вал двигателя 14 мм со шпонкой. Выходной вал 16 мм со шпонкой под шкив, шестерню рейки или муфту. Люфт до 1.2°.
Нагрузка в покое
Планетарный редуктор обратим: нагрузка на выходе проворачивает двигатель. На вертикальной оси положение держит ток удержания драйвера или тормоз двигателя.
Где применять
Порталы с зубчатой рейкой, ось Z с тяжёлым шпинделем, приводы, где двигателю не хватает момента на разгоне.
